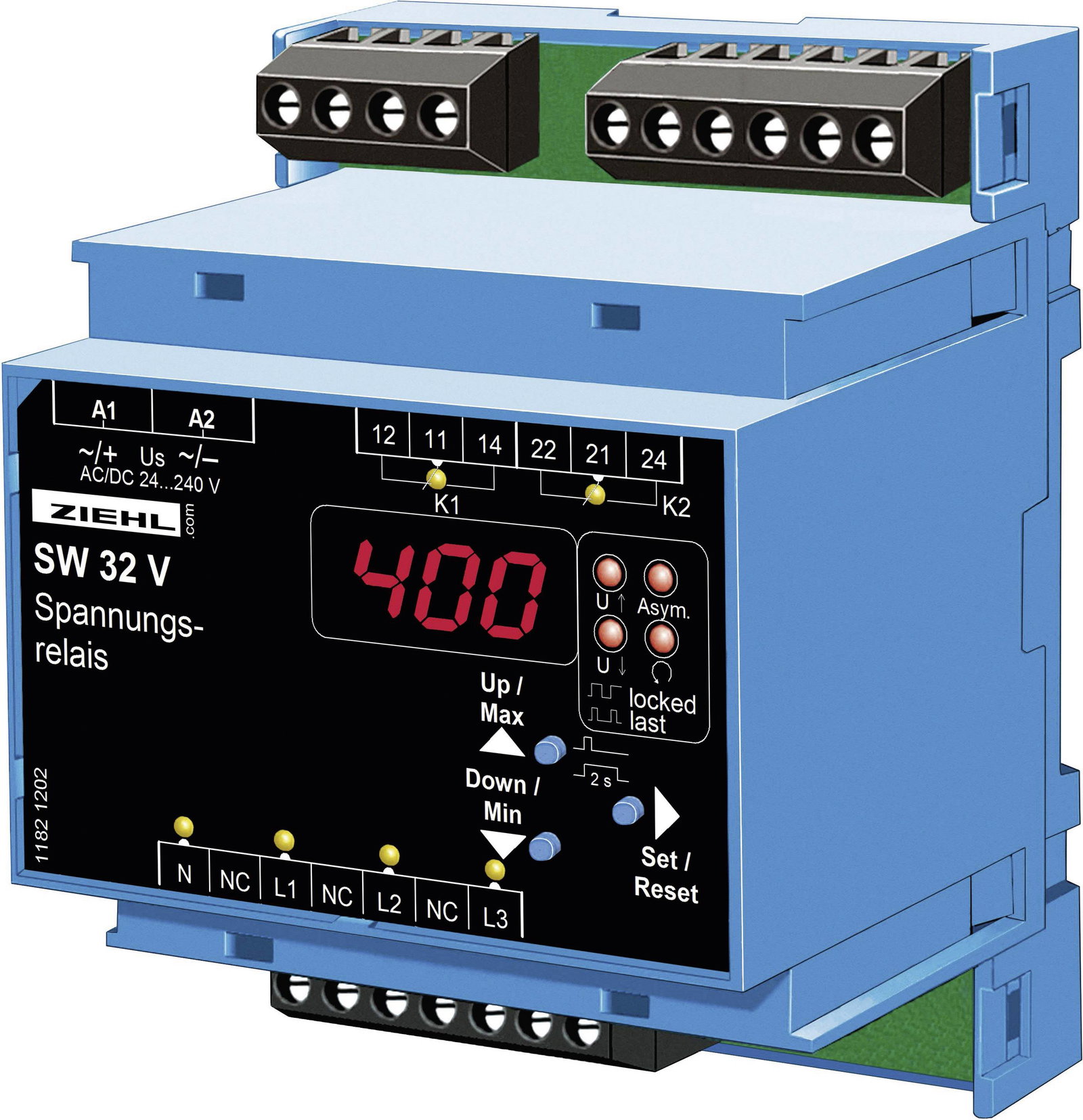

Feszültség felügyeleti relé, 2 kimenet, Ziehl SW32V S222279

RMS mérés

A fázissorrend figyelése és az aszimmetria kapcsolható

Az SW32V feszültség felügyeleti relé kiváló minőségű feszültségmonitor, nagy mérési tartományban DC, AC és háromfázisú feszültséghálózatok figyelésére. Háromfázisú hálózatokban további fázis-aszimmetria és fázissorrend figyelhető meg. A határértékeket voltokban kell megadni. Ez lehetővé teszi a készülék különböző névleges feszültségeken történő használatát. A digitális kijelző szolgál a mért értékek megjelenítésére, a határértékek pontos beállítására, a kapcsolási időkre és a funkciókra.

Alkalmazási területek

Feszültségfigyelőként az energiatermelő és elosztó rendszerekben, különösen az öntermelő rendszerekben, pl. B. Fotovoltaikus rendszerek vagy kombinált hő- és erőművek · Feszültségfigyelés a gépekben és berendezésekben az érzékeny berendezések vagy eszközök hibáinak, sérüléseinek vagy meghibásodásainak megelőzése érdekében.

Jellemzők

• RMS mérés · A fázissorrend figyelése és az aszimmetria kapcsolható · Digitális kijelző a feszültség és a beállítási értékekhez · A 4 voltos határ megadása · Rövid reakcióidő
• 50 ms-tól · Hiszterézis és válaszkapcsolási idők minden határértékre külön programozhatók

Műszaki adatok

• Kimenetek: 2 relé (UM) 5 A / 250 V / AC
• Méret, magasság: 90 mm
• Méret, szélesség: 70 mm
• Relé kimenetek száma: 2
• További műszaki adatok: Mérési tartományok: 10 - 600 V / DC, 15 - 480 V / AC, háromfázisú áram 26 - 830 V / AC
• Üzemi feszültség: 24 V/DC,48 V/DC,110 V/AC,230 V/AC
