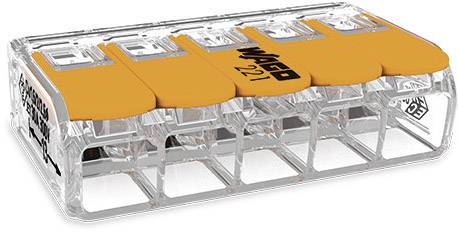

WAGO 221-615 221 Vezetékösszekötő hajlékony: 0.50-6 mm² merev: 0.50-6 mm² Pólusszám: 5 1 db Átlátszó, Narancs

Csatlakozó kapocs - 221-es sorozat

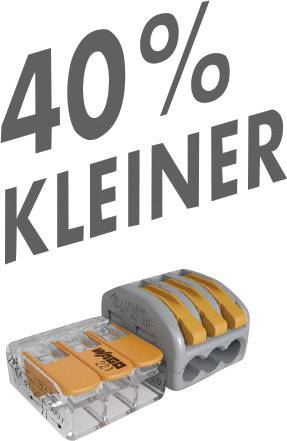

Kb. 40 %-kal kisebb, mint a korábbi modell

Különösen vékony

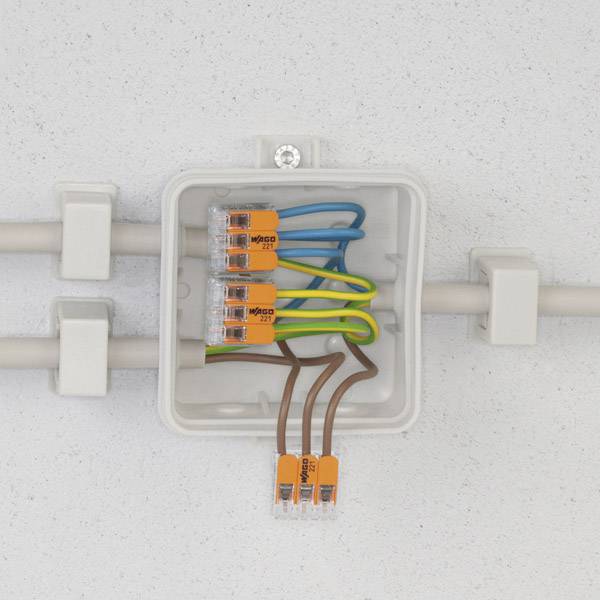

A Generation 221 kapcsai valóságos csodaszámba mennek: volumenjeik a korábbi ( 222 sorozatú) modellhez képest kb. 40 %-kal csökkentek. Ezzel a villanyszerelők most már szűk helyekre is gond nélkül beépíthetik. Az új sorozat különösen keskeny kialakításának köszönhetően a huzalozott kapcsok egyszerűen behelyezhetők a szerelődobozokba. Ezen kívül a hely megtakarítások további bővítési lehetőségeket biztosítanak.

Lássuk, mi a lényeg:

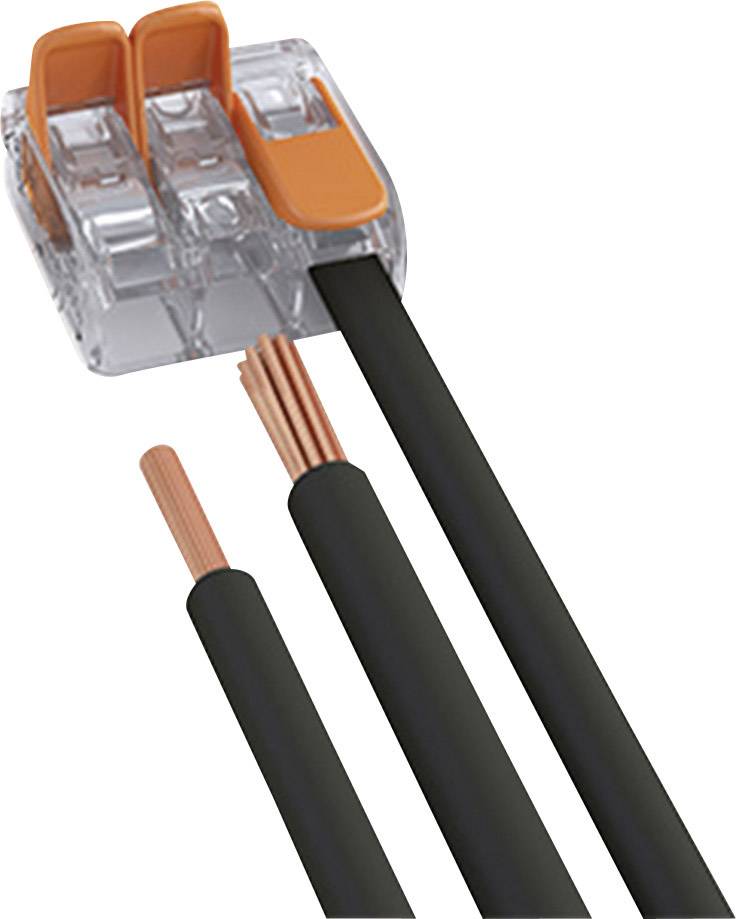

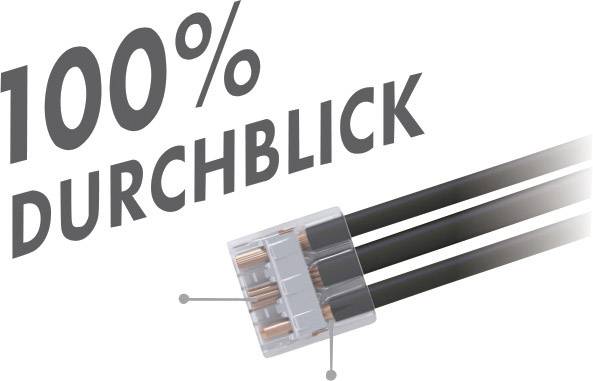

A Serie 221 új átlátszó műanyag ház kialakítása lehetővé teszi ránézéssel a vezetékek megfelelő helyzetének ellenőrzését. A villanyszerelő a csatlakoztatás után rögtön látja, hogy valamennyi vezetéket betolta-e a felütközésig és kifogástalanul csatlakoznak-e. A vezetékek korrekt lecsupaszítási hossza is egy pillanat alatt ellenőrizhető. A zárt tölcséres kialakítás egyértelműen bevezeti a vezetéket a beszorító kapocshoz.

Központban a jó kezelhetőség áll

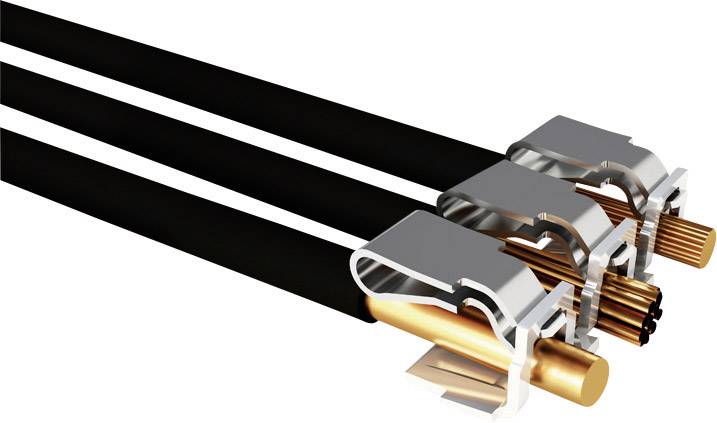

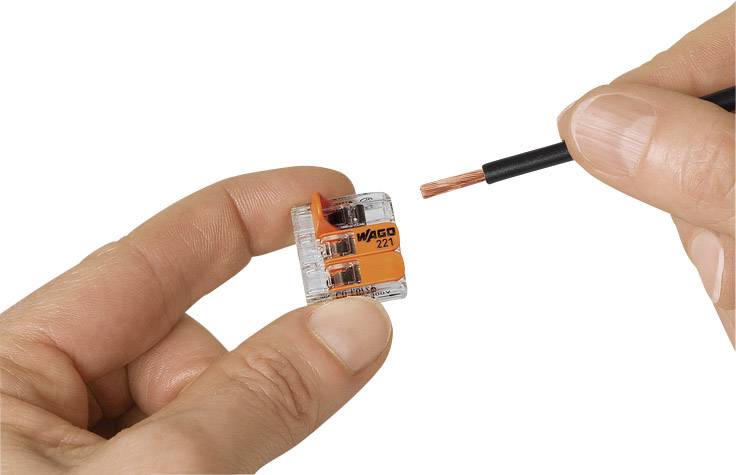

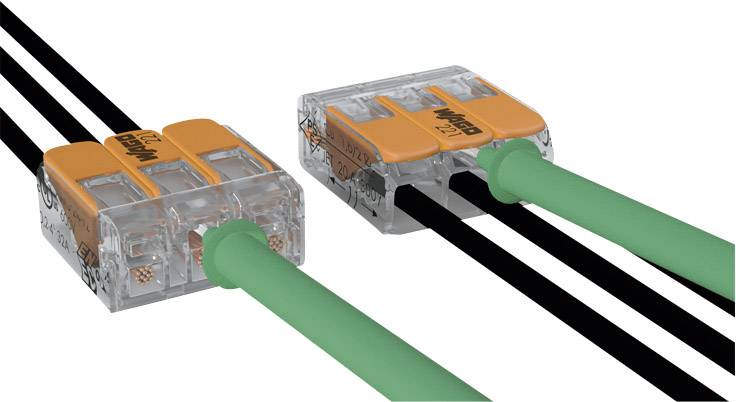

Két vizsgáló nyíláson keresztül a szerelő már beépített állapotban is kényelmesen és biztonságosan ellenőrizheti a kapcsokat bármilyen használatos vizsgáló heggyel. A ház oldalán lévő megfogást segítő mélyedés növeli a karok felnyitásánál a kezelhetőséget. Az új szorító kapocs generáció a bevált szerszámmentes CAGE CLAMP® technológián alapul, amelynél a szorító kapcsokat egy kar segítségével fel lehet nyitni és vissza lehet zárni. Az eltérés a korábbi modelltől: a kart most még könnyebben lehet kézzel mozgatni. Ezzel a vezetékeket még egyszerűbben és gyorsabban lehet becsatlakoztatni.

Igen sokoldalún alkalmazható

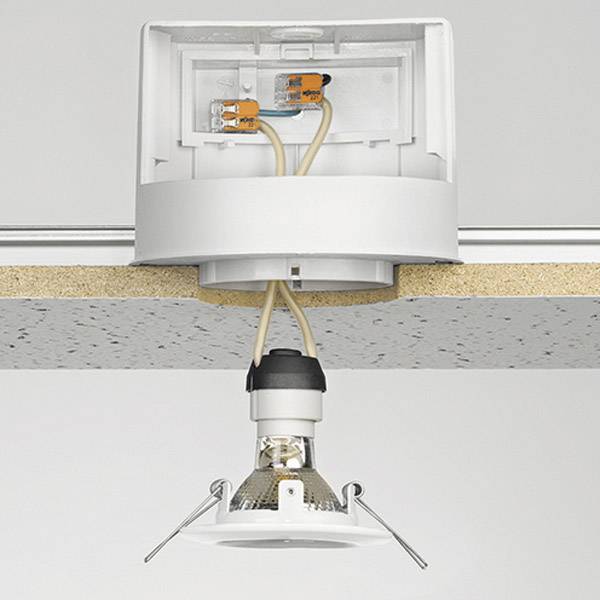

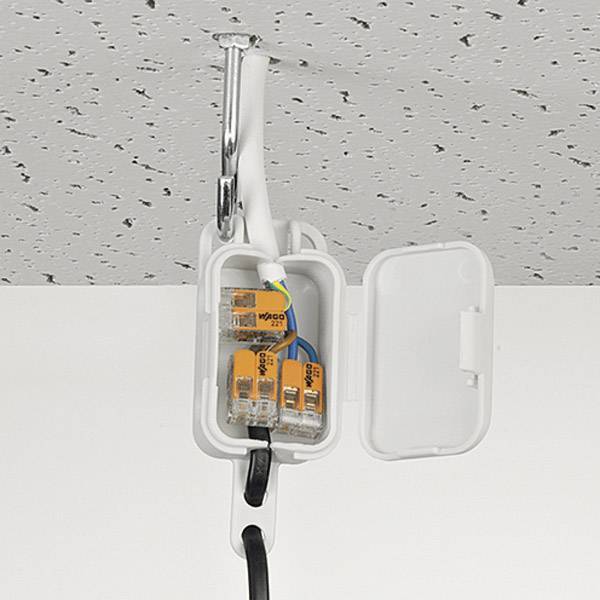

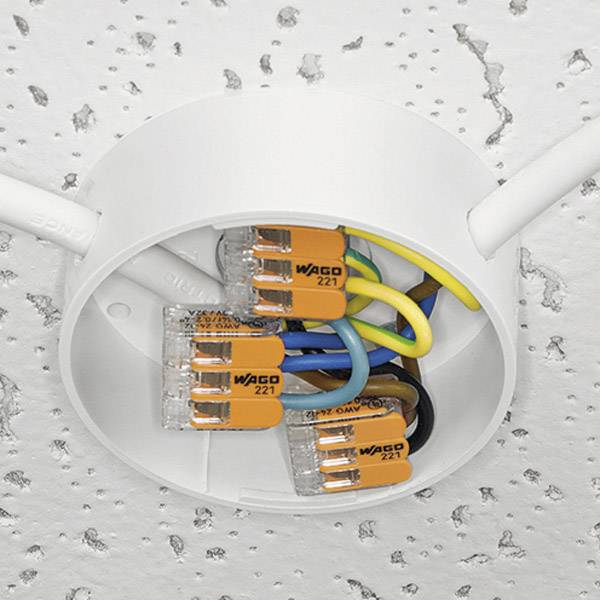

Az új Serie 221 szorítókapocs alkalmas bármilyen szokásosan használt vezetékfajta befogására: csupán egy szorítókapoccsal 0,14-től 4 mm²-ig a finom huzalú illetve 0,2-től 4 mm²-ig az egy eres és sokhuzalú vezetékek mind befoghatók. A magas, 32 A-es megengedett névleges áramerősséggel és a 450 V-os névleges feszültséggel a Serie 221 sokoldalúan felhasználható. Az épületgépészetben jellemzően lámpatestek, redőny motorok, telefonberendezések, ajtó- és kapuvezérlések huzalozásához használják. A csatlakozó kapocs az iparban jól használható motorok és szivattyúk huzalozásánál.

Műszaki adatok

• AWG: 24 - 12
• Csatlakozó (építőelem): Rugó
• Csupaszolási hossz: 11 mm
• Gyártói szín: Átlátszó, Narancs
• Hőmérséklettartomány: +105-ig °C
• Max. keresztmetszet, hajlékony: 6 mm²
• Merev keresztmetszet (max.): 6 mm²
• Merev átmérő (min.): 0.5 mm²
• Min. hajlékony keresztmetszet: 0.5 mm²
• Méret, hossz: 21.10 mm
• Méret, szélesség: 36.70 mm
• Névleges feszültség: 450 V
• Névleges áram: 41 A
• Pólusszám: 5
• Sorozat (csatlakozó kapocs): 221
• Szigetelőanyag: Műanyag
