VOLTCRAFT DSA-3100 Kézi oszcilloszkóp 100 MHz 2 csatornás 500 Msa/s 8 kpts 8 bit Kézi készülék, Multiméter funkciók, Spektrum analizátor 1 db

VOLTCRAFT

DSA-3100

#####Hand-Oszilloskop

100 MHz

2 csatornás

500 MSa/s

8 kpts

8 Bit

Kézi készülék,Multiméter funkciók,Spektrum analizátor

1 db

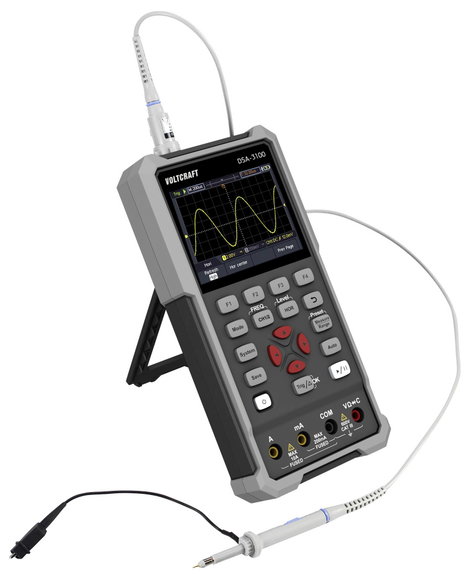

VOTCRAFT DSA-3100 digitális oszcilloszkóp 3 az 1-ben

3 az 1-ben oszcilloszkóp, multiméter és spektrumanalizátor

8,89 cm-es (3,5 hüvelykes) színes LCD kijelző (320 x 240 pixel)

USB-C® csatlakozó

Digitális oszcilloszkóp háromfunkciós funkcióval

A Voltcraft DSA-3100 digitális oszcilloszkóp ideális mobil használatra: praktikus és robusztus, csúszásgátló élvédelemmel, így ideális társ a legkülönfélébb igények kielégítéséhez. A csúszásmentes gombok megkönnyítik a kezelést, a tiszta, 8,89 cm-es (3,5 hüvelykes) színes LCD kijelző pedig megkönnyíti a helyszíni értékelést.

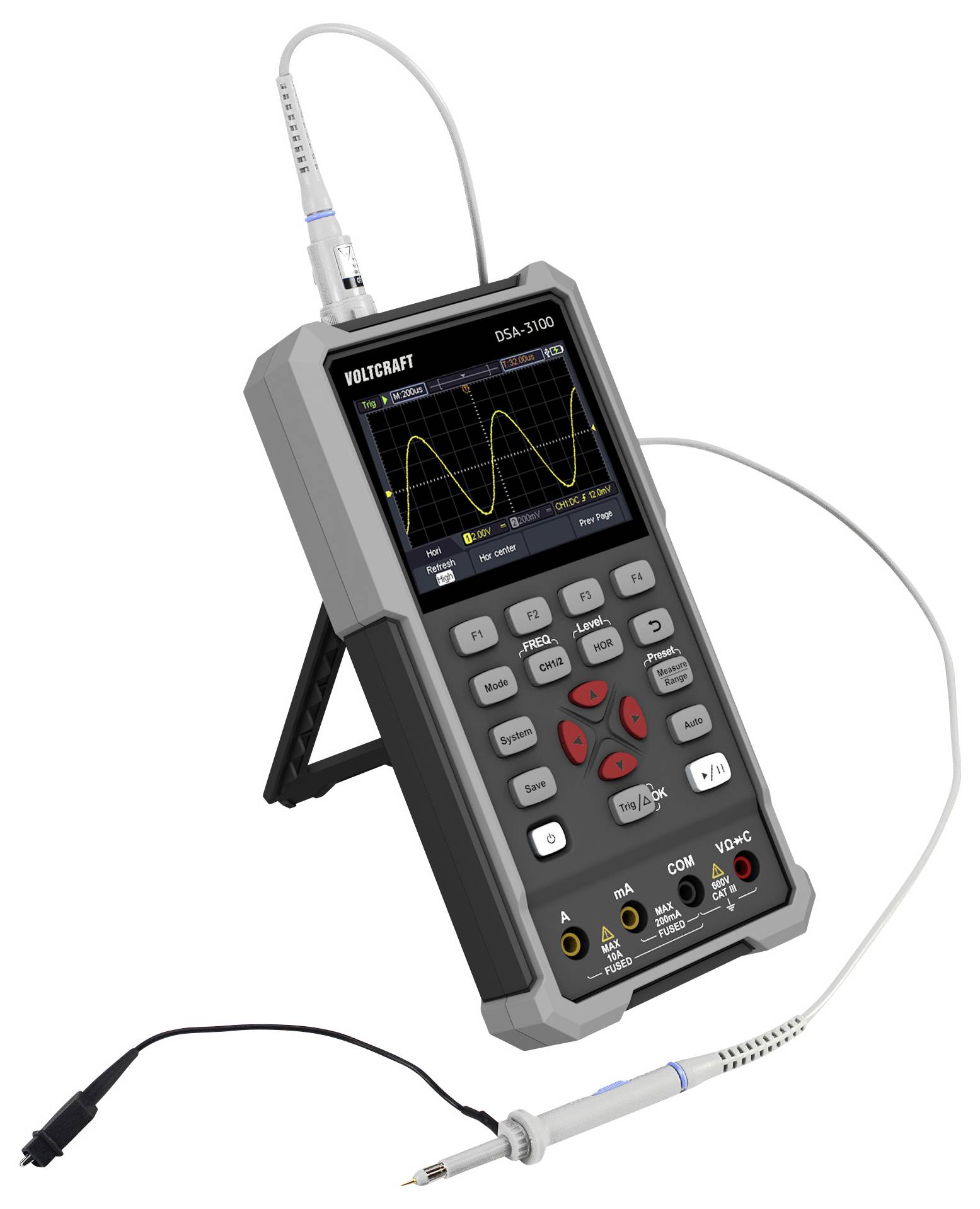

1. funkció: Oszcilloszkóp

A DSA-3100 két csatornát kínál 100 MHz sávszélességgel, 500 MS/s maximális mintavételi sebességgel és 8K felvételi hosszúsággal. A frissítési frekvencia 10000 wfms/s. Az integrált USB-C® interfész támogatja a külső akkumulátorokat, valamint a PC-szoftveres csatlakozást és az önkalibrációs funkciókat.

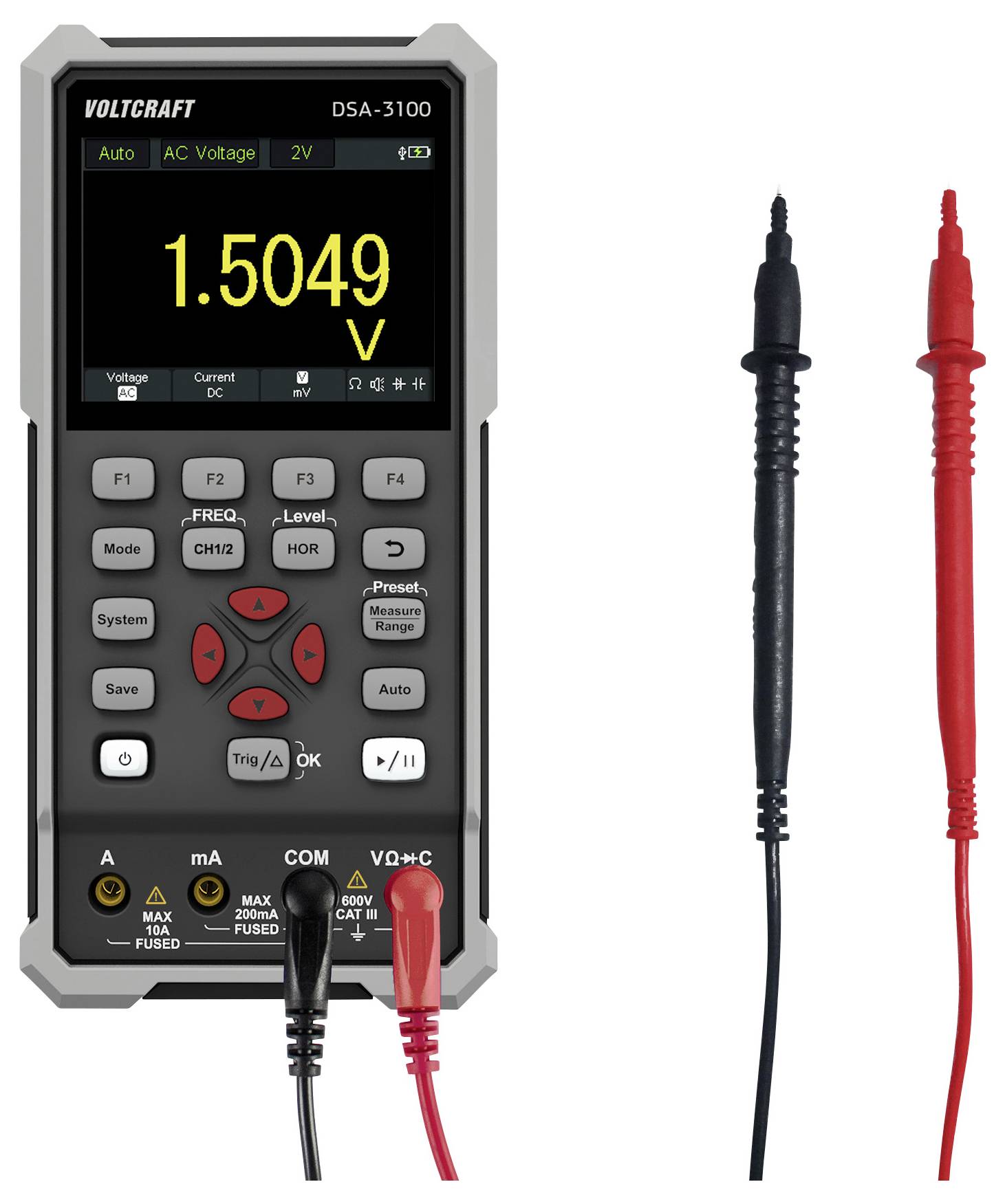

2. funkció: Multiméter

A multiméter CATII 1000 V mérési kategóriában használható folytonosságvizsgálatokhoz, feszültség-, áram-, ellenállás- és diódafunkció-méréshez, valamint be- és kikapcsolásvizsgálatokhoz. Relatív mérések is lehetségesek. A Hold és az Auto funkciók leegyszerűsítik a munkafolyamatokat, a TRMS pedig megbízható mérési értékeket biztosít. A kijelző 20 000 számlálót mutat.

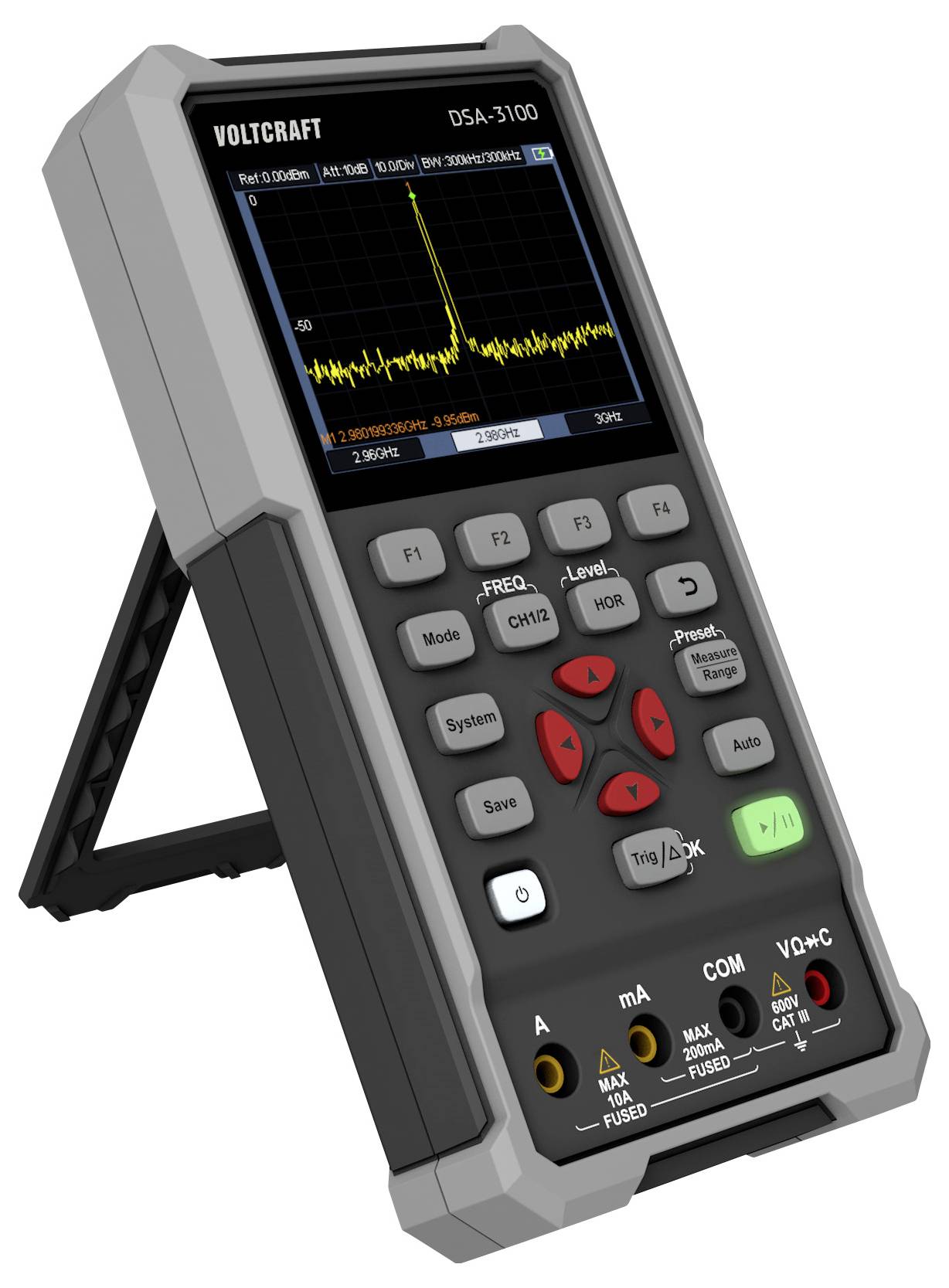

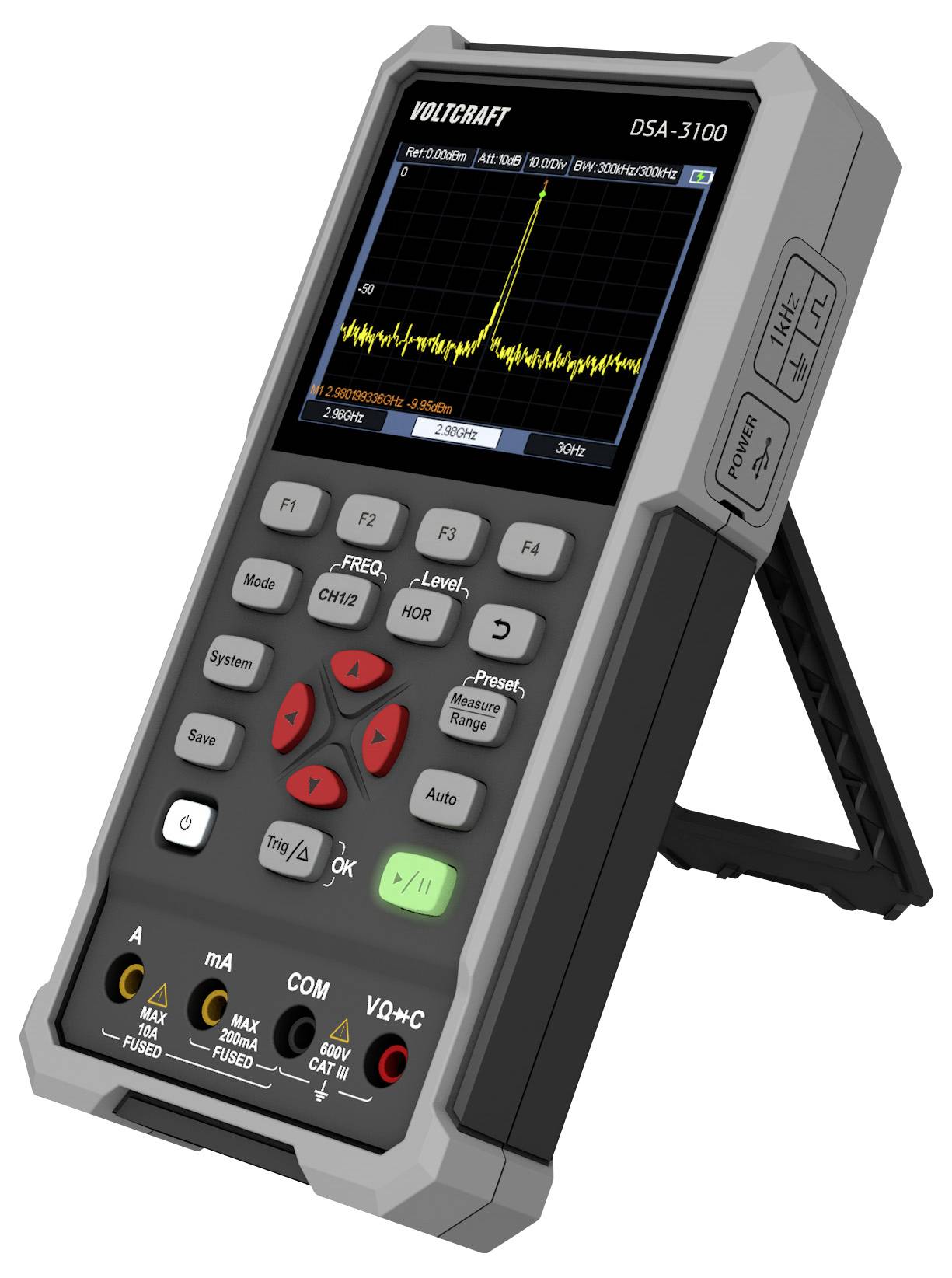

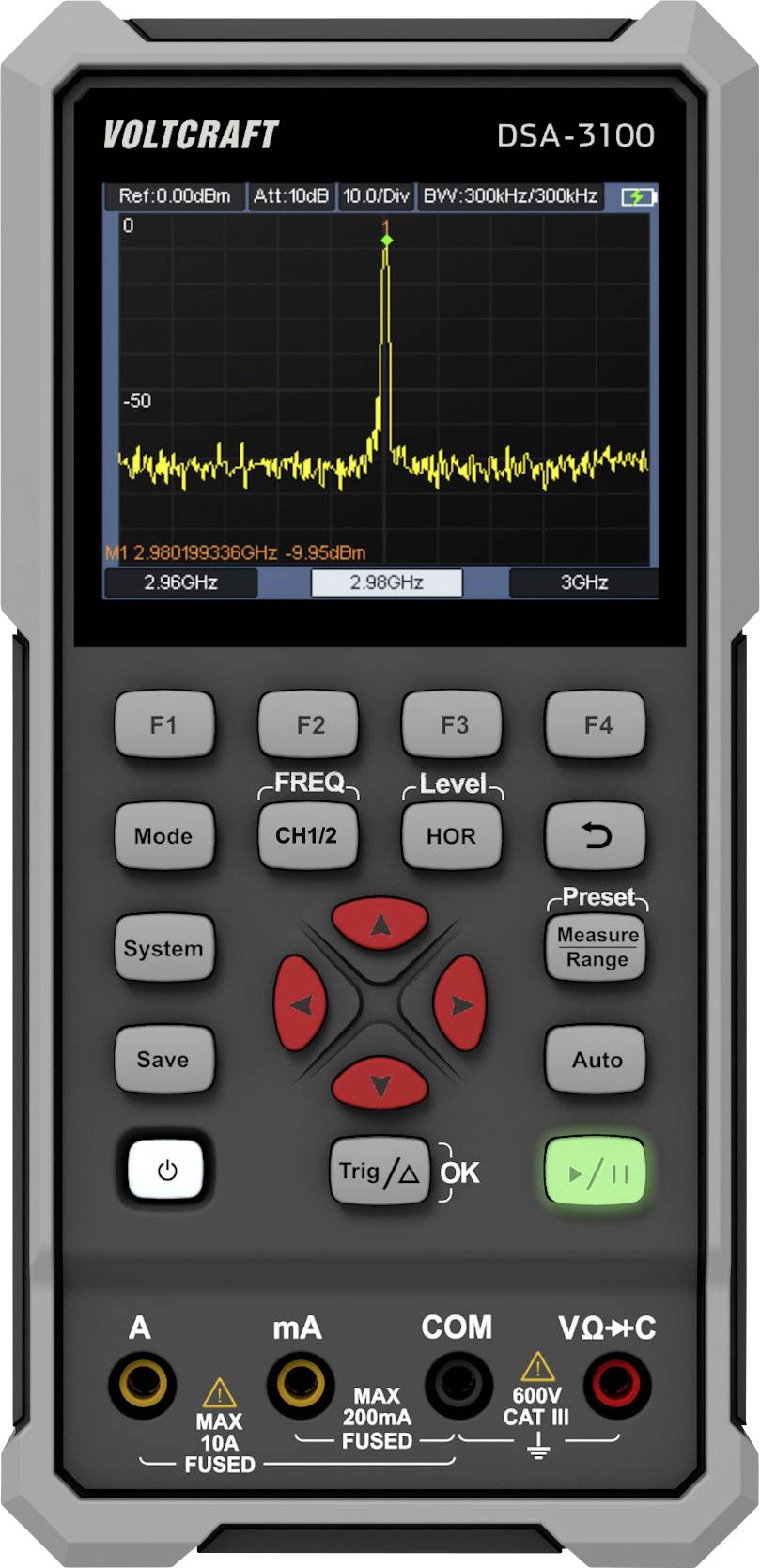

3. funkció: Spektrális analizátor

A Voltcraft DSA-3100 spektrumanalizátora 9–3 GHz frekvenciatartományban működik, 100 Hz frekvenciafelbontással. A maximális egyenáramú bemeneti feszültség 50 VDC. Az átlagos zajszint, amely a spektrumanalizátor érzékenységét jelzi, a kijelzett átlagos zajszint (DANL) - a Voltcraft DSA-3100 esetében 10 MHz-től 2 GHz-ig -130 dBm (tipikus), &lt -120 dBm és 2 GHz-től 3 GHz-ig -125 dBm (tipikus), &lt -115 dBm.

Gazdag tartozék készlet

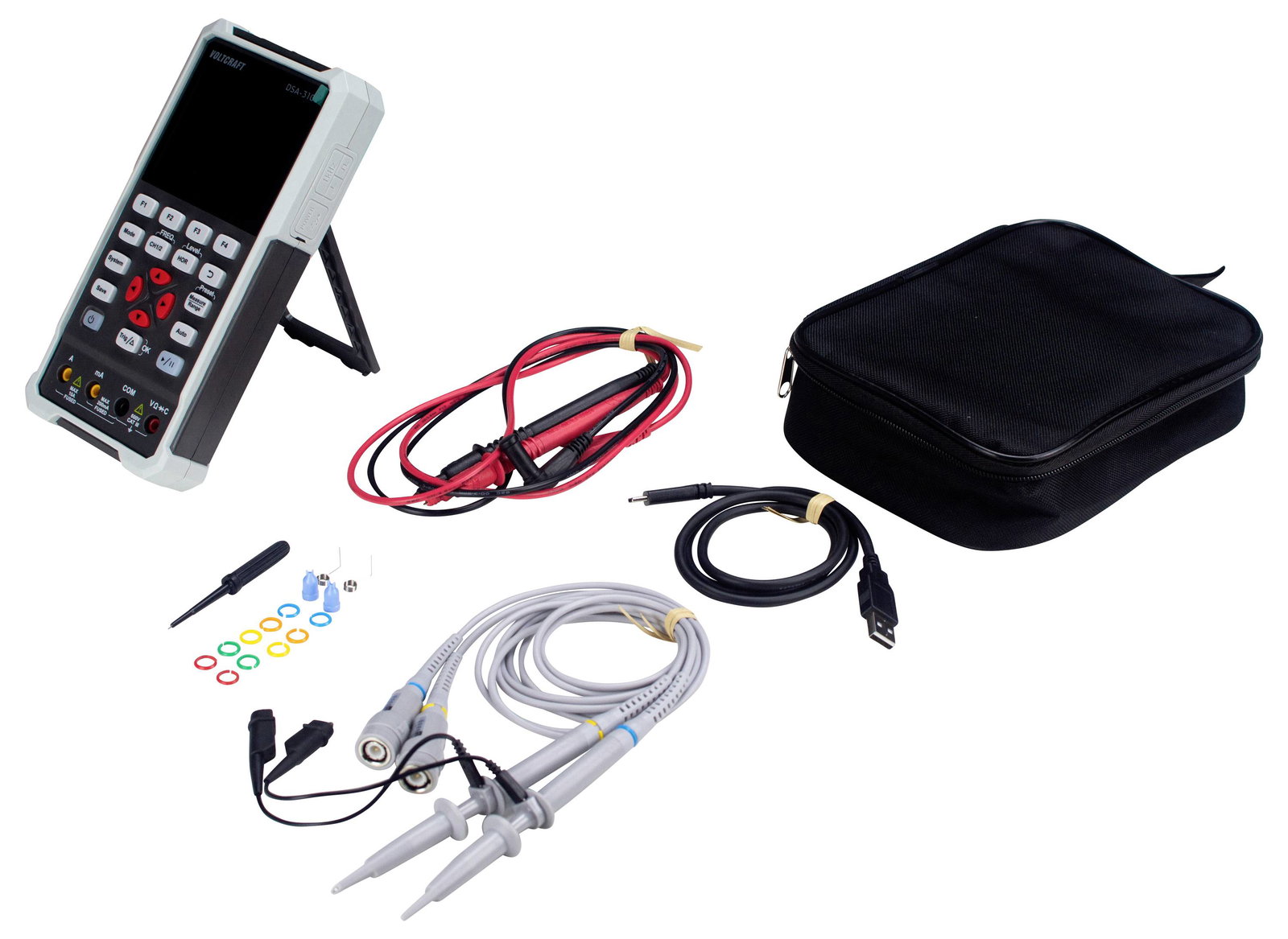

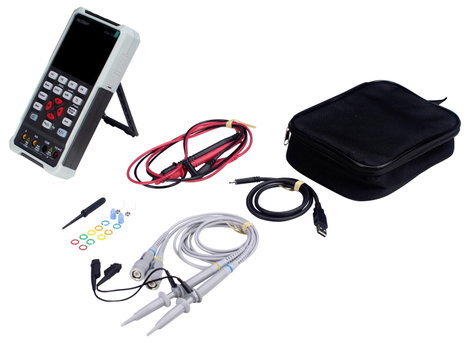

A digitális oszcilloszkóp mellett a szállítási csomag tartalmaz egy USB-kábelt, két mérőcsúcsot, a mérőcsúcs-állítót, egy pár multiméter mérőzsinórt (piros és fekete színben), egy szoftvert és használati utasítást tartalmazó CD-t, valamint egy praktikus hordtáskát. Ezenkívül egy gyors üzembe helyezési útmutató és egy biztonsági adatlap is tartozik hozzá.

Ez a szöveg gépi fordítással készült.

Tartalom

• Oszcilloszkóp100 MHz sávszélesség, 2 csatornaMax. 500 MSa/s mintavételi sebességMax. 8K felvételi hossz10000 wfms/s frissítési frekvenciaUSB-C® csatlakozó
• támogatja a külső akkumulátorokat
• a PC-szoftver csatlakozását és az önkalibrációs funkciótMultiméterII. kategória 1000 V20000 digitAutomatikus tartományvezérlésTrue RMSMérési funkciók - feszültség
• áram
• ellenállás
• diódateszt
• be-/kikapcsolási teszt
• folytonosságvizsgálatAdattartás funkcióRelatív mérési függvénySpektrális analizátor:Frekvenciatartomány: 9 kHz - 3 GHzFrekvenciafelbontás: 100 HzMax. DC bemeneti feszültség: 50 VDC+ DANL: (Bemeneti csillapítás 0 dB, PA KI, 100 kHz felbontási sávszélesség
• normalizálás 1 Hz-re, 20°C - 30°C) 10 MHz-től 2 GHz-ig -130 dBm (tipikus), &lt -120 dBm 2 GHz-től 3 GHz-ig -125 dBm (tipikus), &lt -115 dBm

Műszaki adatok

• Product.PlasticfreePackaging: #####PlastikfreieVerpackung

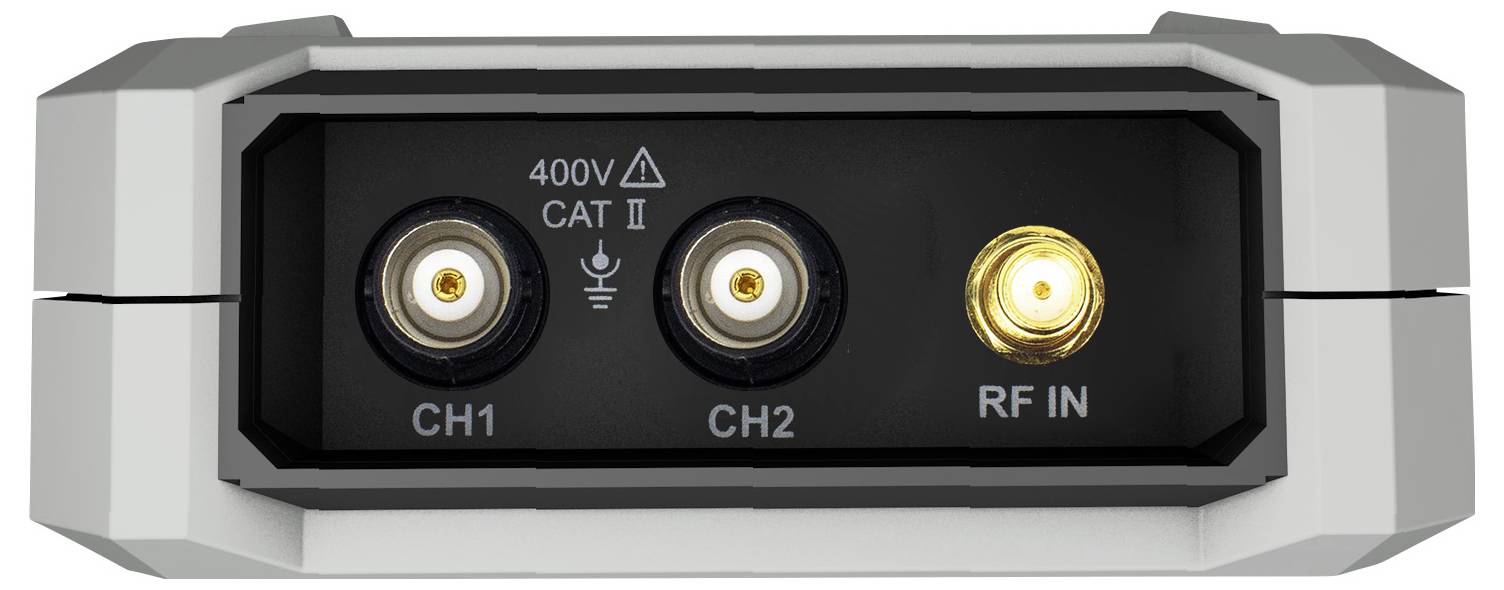

• Analóg bemenetek száma (max.): 2
• Bemeneti feszültség: Max. 400 V (DC + AC, csomag - csomag)
• Bemeneti impedancia: 1 MΩ±2%, parallel zu 16 pF±10 pF
• Bemeneti kapcsolás: Váltóáram, földelés
• Csatlakozók (építőelemek): #####1 x USB 2.0 Device
• Felbontás: 8 Bit
• Függőleges eltérítés: 10 mV/osztás～10 V/osztás
• Kalibrált: Gyári standard (tanúsítvány nélkül)
• Képernyőméret: 8.89 cm
• Memóriamélység/csatorna: 8 kpts
• Mintavételezési ráta/csatorna: 500 MSa/s
• Méret, hossz: 198 mm
• Méret, magasság: 96 mm
• Méret, szélesség: 38 mm
• Mérési kategória: CAT II
• Oszcilloszkóp jellemzők: Kézi készülék,Multiméter funkciók,Spektrum analizátor
• Sávszélesség: 100 MHz
• Súly: 0.6 kg
• További műszaki adatok: Oszcilloszkóp100 MHz sávszélesség, 2 csatornaMax. 500 MSa/s mintavételi sebességMax. 8K felvételi hossz10000 wfms/s frissítési frekvenciaUSB-C® csatlakozó, támogatja a külső akkumulátorokat, a PC-szoftver csatlakozását és az önkalibrációs funkciótMultiméterII. kategória 1000 V20000 digitAutomatikus tartományvezérlésTrue RMSMérési funkciók - feszültség, áram, ellenállás, diódateszt, be-/kikapcsolási teszt, folytonosságvizsgálatAdattartás funkcióRelatív mérési függvénySpektrális analizátor:Frekvenciatartomány: 9 kHz - 3 GHzFrekvenciafelbontás: 100 HzMax. DC bemeneti feszültség: 50 VDC+ DANL: (Bemeneti csillapítás 0 dB, PA KI, 100 kHz felbontási sávszélesség, normalizálás 1 Hz-re, 20°C - 30°C) 10 MHz-től 2 GHz-ig -130 dBm (tipikus), &lt -120 dBm 2 GHz-től 3 GHz-ig -125 dBm (tipikus), &lt -115 dBm
• Tápellátás: DC 5 V, 2 A

Szállítás tartalma

• KészülékUSB kábel2x tesztszondaMérőszonda beállítása1x multiméter mérőzsinór pár (piros és fekete) CD (szoftver + kézikönyv) HordtáskaNyomtatott gyors üzembe helyezési útmutatóNyomtatott biztonsági adatlap
