VOLTCRAFT DOV1002 Digitális oszcilloszkóp 100 MHz 2 csatornás 1.25 GSa/mp 50 Mpts 12 bit Digitális memória (DSO) 1 db

VOLTCRAFT

DOV1002

Digitális oszcilloszkóp

100 MHz

2 csatornás

1.25 GSa/s

50 Mpts

12 Bit

Digitális memória (DSO)

1 db

VOLTCRAFT

Digitális oszcilloszkóp

DOV1002

100 MHz

2 csatornás

12 Bit

100 MHz Sávszélesség

Analóg bemenetek száma (max.) 2

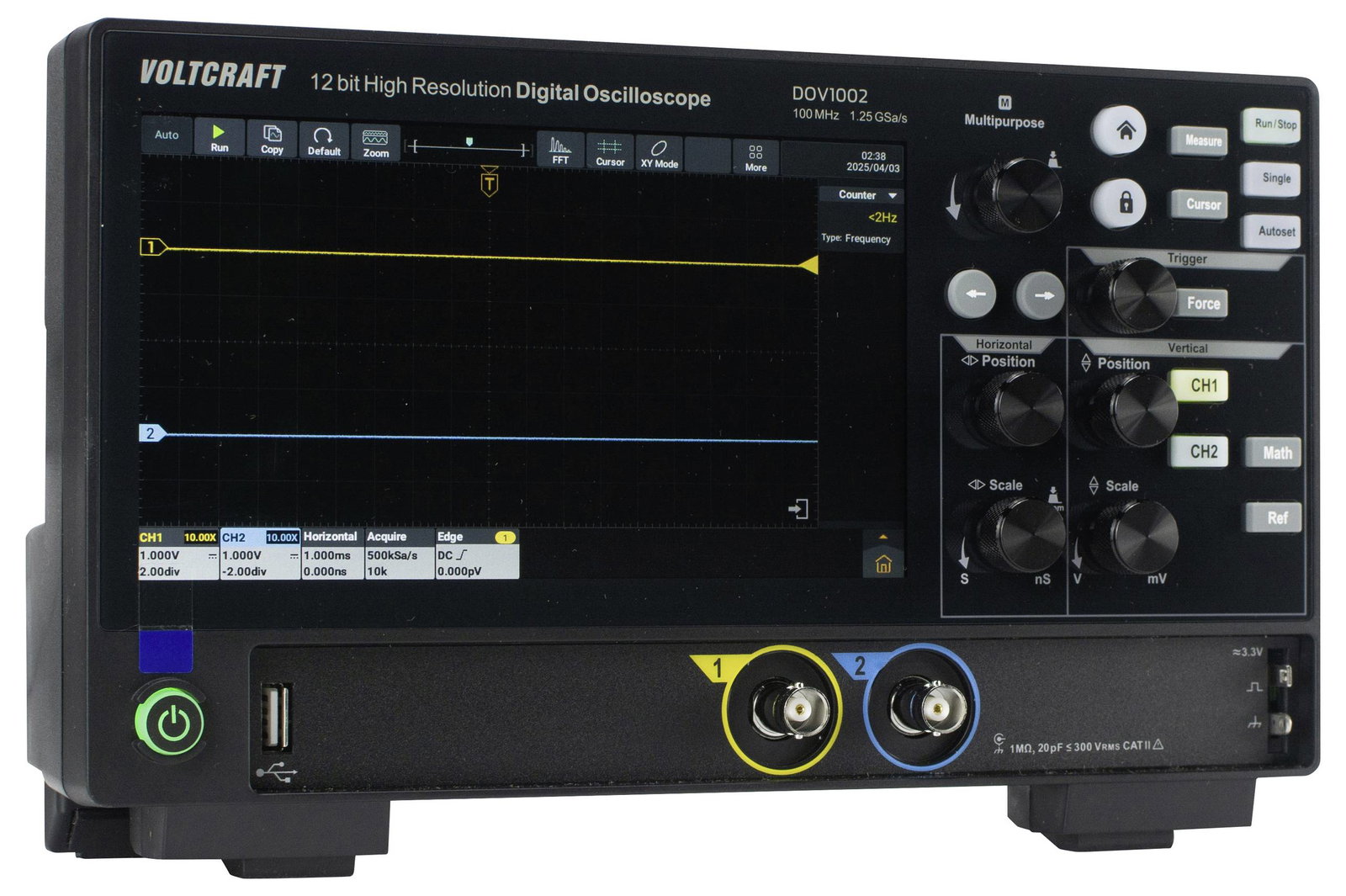

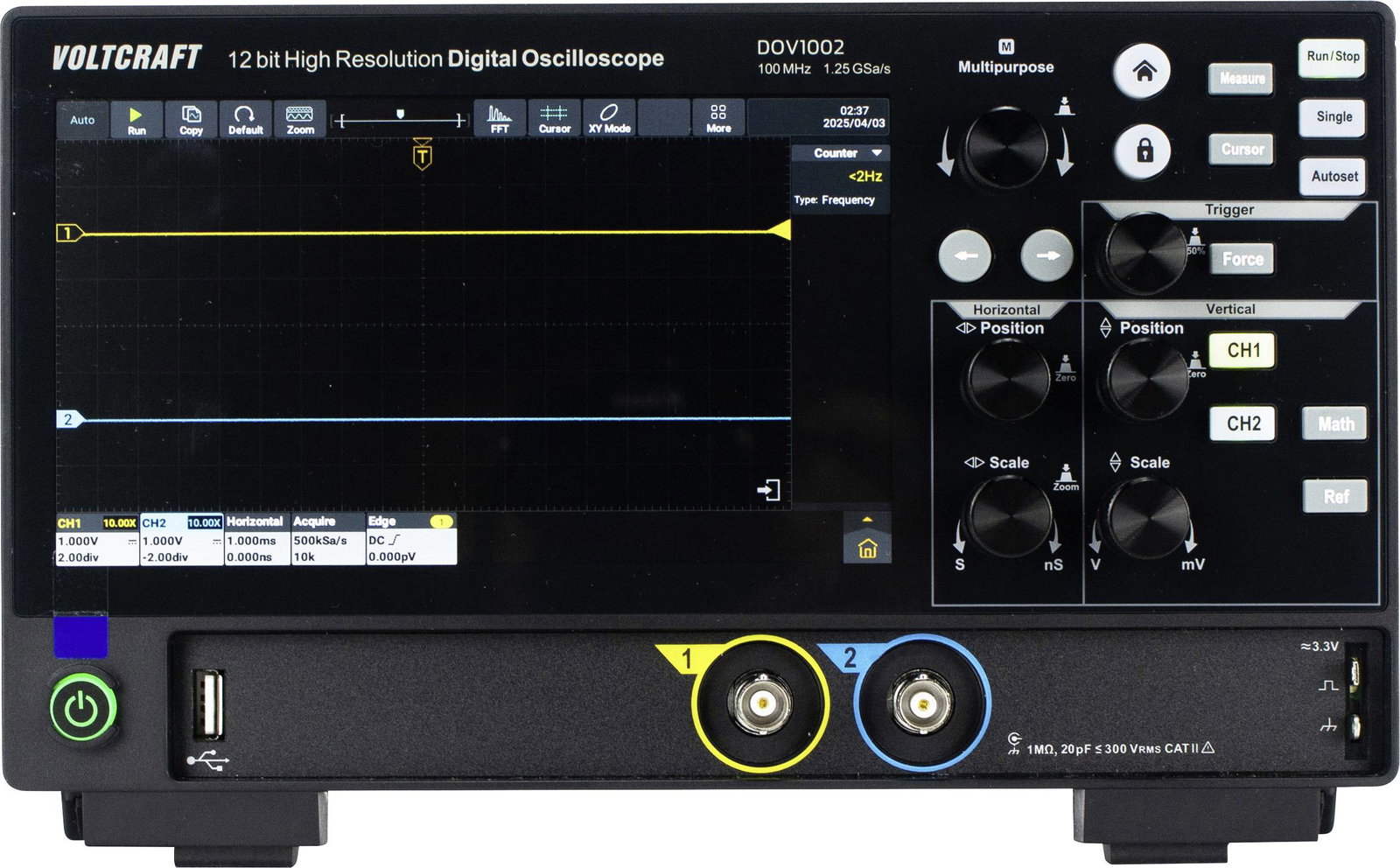

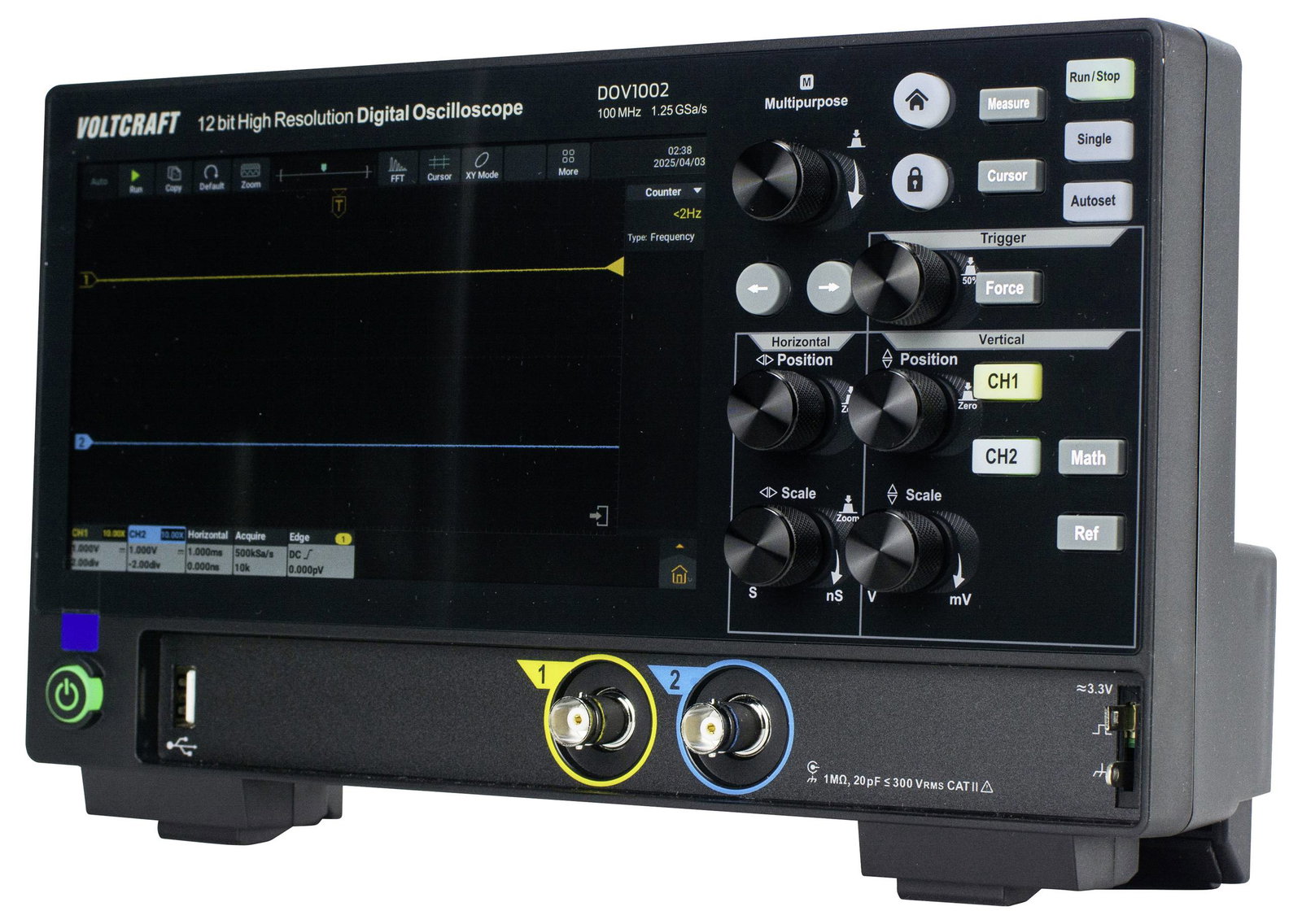

17,78 cm-es (7 hüvelykes) érintésérzékeny képernyő, támogatja a gesztusvezérlést

50 000 wfms/s valós idejű adatgyűjtés, 700 000 wfms/s szegmensgyűjtés

ADC nagy 12 bites felbontással

Mintavételi sebesség: egy csatorna (1,25 GSa/s), minden csatorna (625 MSa/s)

Kiváló minőségű, innovatív és kompakt

A Voltcraft DOV oszcilloszkóp-sorozata a műszaki jellemzők egész sorával és a maximális használat egyszerűségével nyűgöz le: A 12 bites felbontású analóg-digitális konverter az alapfelszereltség része, csakúgy, mint az USB, LAN és HDMI interfészek. A központi elem a 7 hüvelykes érintőkijelző 1024 x 600 pixeles felbontással. Nemcsak az érintésekre, hanem a gesztusokra is reagál, így nagyrészt szükségtelenné teszi a nehézkes menükezelést.

Kiváló műszaki adatok

A Voltcraft összes digitális DOV oszcilloszkópja 1,25 GSa/s maximális mintavételi sebességgel működik. A valós idejű adatgyűjtés 50 000 wfms/s, a szegmensek felvétele 700 000 wfms/s, ami azt jelenti, hogy a szabálytalan jelek is gyorsan és pontosan rögzíthetők. A vízszintes pásztázási sebesség 1 ns/div és 1000 s/div (1-2-5 lépés) között mozog.

Számos trigger funkció

A Voltcraft DOV sorozatának egyik erőssége a kiterjedt trigger funkciókban rejlik. Még a nehezen triggerelhető jelek is rögzíthetők az él, videó, impulzus, lejtő, futás, ablak, időtúllépés, Nth, logika, RS232/UART, I2C, SPI, CAN, LIN trigger típusoknak köszönhetően.

A Voltcraft DOV1002 specifikációi

A DOV1002 100 MHz-es sávszélességgel és két analóg bemenettel rendelkezik. A jelrögzítés hossza 50 m, és valós idejű jelhullám-megjelenítés a PC-n lehetséges a tiszta megjelenítés és értékelés érdekében. A két CH1 és CH2 bemenet triggerforrásként elérhető, és kiválasztható a mintavételezési mód, a csúcs, a nagy felbontás, az átlag és a szegmentálás. A függőleges érzékenység 500 µV/div és 10 V/div között állítható.

szállítási csomag tartozékokkal

A Voltcraft DOV1002 USB Type-C tápegységgel, USB-kábellel, két tesztszondával és egy mintabeállító készlettel érkezik. A csomag tartalmaz egy szoftvert is, CD-n angol nyelvű utasításokkal, egy gyors útmutatót és a biztonsági adatlapot.

Ez a szöveg gépi fordítással készült.

Tartalom

• felvétel hossza 50 MValós idejű jelhullám kijelzés a számítógépenInterfészek: USB, LAN, HDMIKijelző felbontása: 1024 x 600 pixelVízszintes pásztázási sebesség: 1 ns/div - 1000 s/div, 1-2-5 lépésAdatgyűjtési funkciók: mintavétel
• csúcs
• nagy felbontás
• átlag
• szegmentálásKiváltó források: CH1, CH2Trigger típusa: él
• videó
• impulzus
• lejt
• futás
• ablak
• időtúllépés
• nth
• logika, RS232/UART, I2C, SPI, CAN, LIN triggerFüggőleges érzékenység: 500 µV/div-10 V/div

Műszaki adatok

• Product.PlasticfreePackaging: #####PlastikfreieVerpackung
• Analóg bemenetek száma (max.): 2
• Bemeneti feszültség: 300 V
• Bemeneti impedancia: 1 MΩ ± 2%
• Bemeneti kapcsolás: DC, AC, földelés

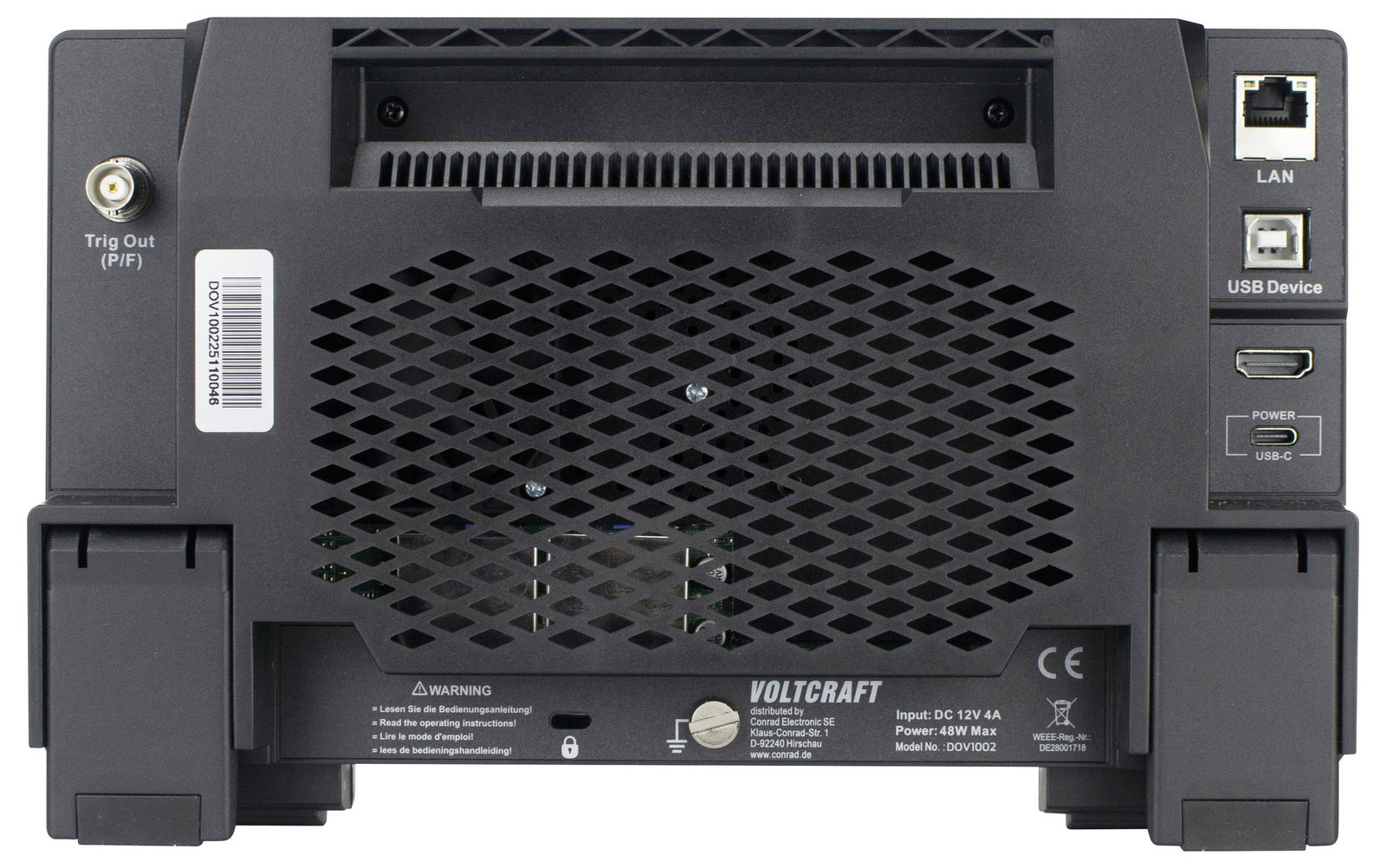

• Csatlakozók (építőelemek): #####USB-C,#####USB-Device,USB-Host,HDMI,LAN
• Felbontás: 12 Bit
• Függőleges eltérítés: ±2 V (500 μV/oszt. – 200 mV/oszt.)±80 V (500 mV/oszt. – 10 V/oszt.)
• Időbázis tartomány: 1 ns/div – 1000 s/div, lépésenként 1-2-5
• Kalibrált: Gyári standard (tanúsítvány nélkül)
• Kijelző: LCD érintőképernyő, 1024 x 600 pixel
• Kijelző típus/felbontás: 1024 x 600 p
• Képernyőméret: 17.78 cm
• Memóriamélység/csatorna: 50 Mpts
• Mintavételezési ráta/csatorna: 1.25 GSa/s
• Méret, hossz: 160 mm
• Méret, magasság: 78 mm
• Méret, szélesség: 260 mm
• Mérési kategória: CAT II
• Oszcilloszkóp jellemzők: Digitális memória (DSO)
• Sávszélesség: 100 MHz
• Súly: 1.5 kg
• Tápellátás: 12 V 4 A Type-C

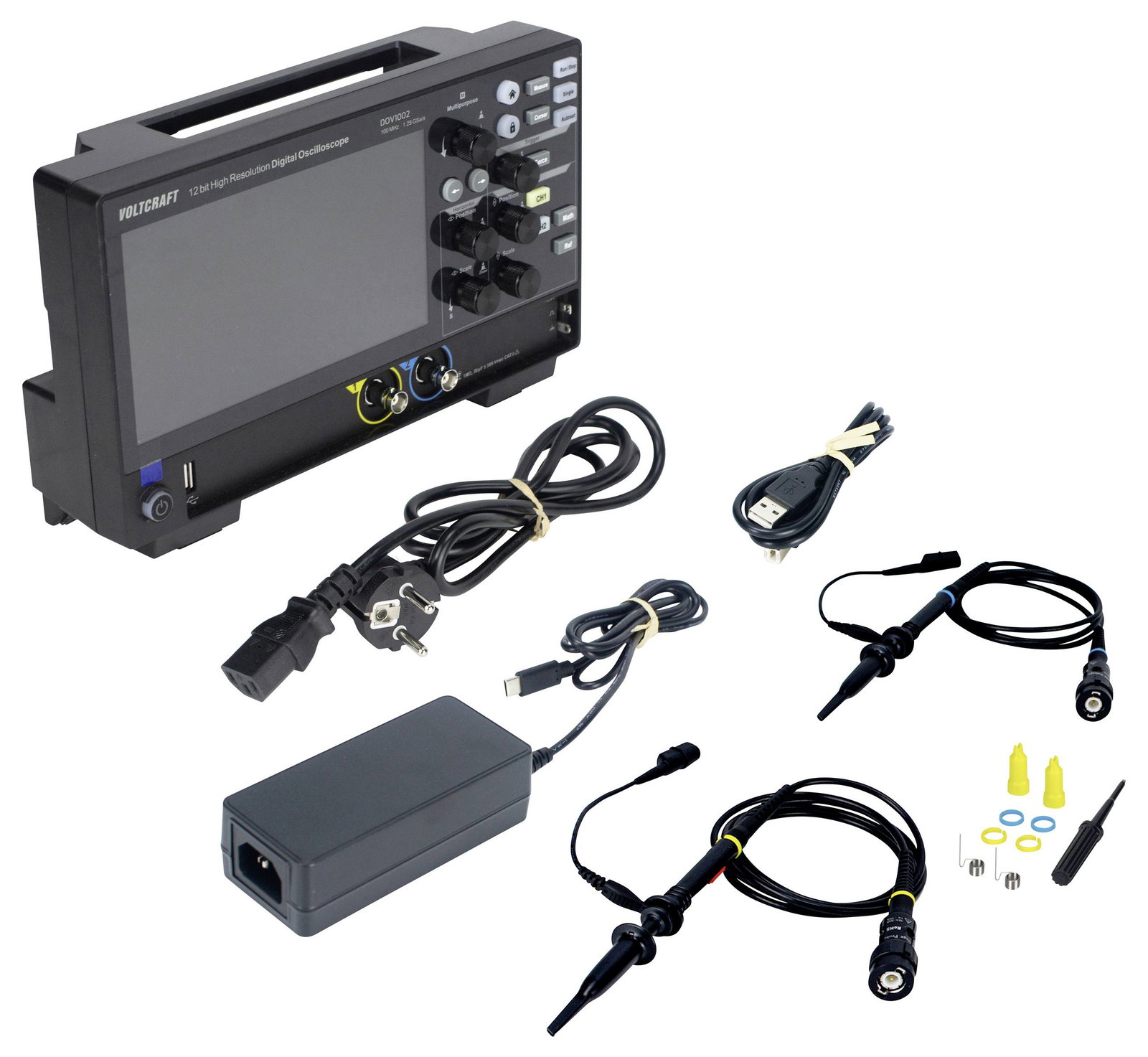

Szállítás tartalma

• OszcilloszkópUSB Type-C hálózati adapterUSB kábel2 db tesztszondaminta beállítási készletSzoftver + angol kézikönyv
• CD-nRövid használati útmutatóBiztonsági adatlap
