Oszcilloszkópok
4 csatornás digitális oszcilloszkóp és függvénygenerátor 200 MHz 1 GSa/mp 40000 kpts 8 bit DSO, VOLTCRAFT DSO-6204F
Gyártó: VOLTCRAFT
Rendelhető Szállítás: 3-5 munkanap

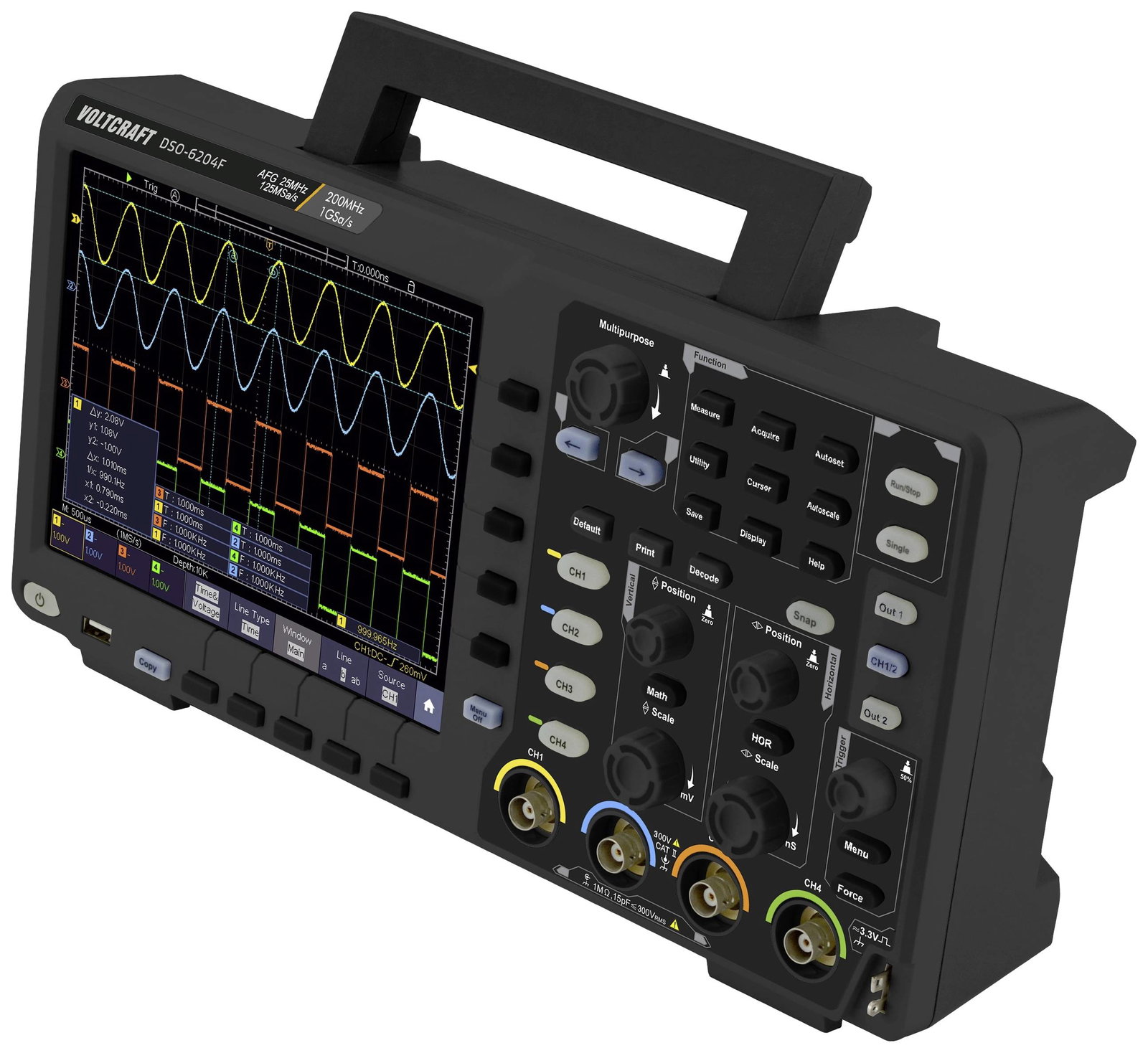

A VOLTCRAFT DSO-6204F egy 4 csatornás, 200 MHz-es digitális tároló oszcilloszkóp és függvénygenerátor, érintős kijelzővel és számos funkcióval, mint például busz dekódolás és színhőmérséklet megjelenítés.
Termékazonosító: 723124
Mennyiségi egység: 1 db (Egységár: 642 990 Ft/db)
642 990 Ft

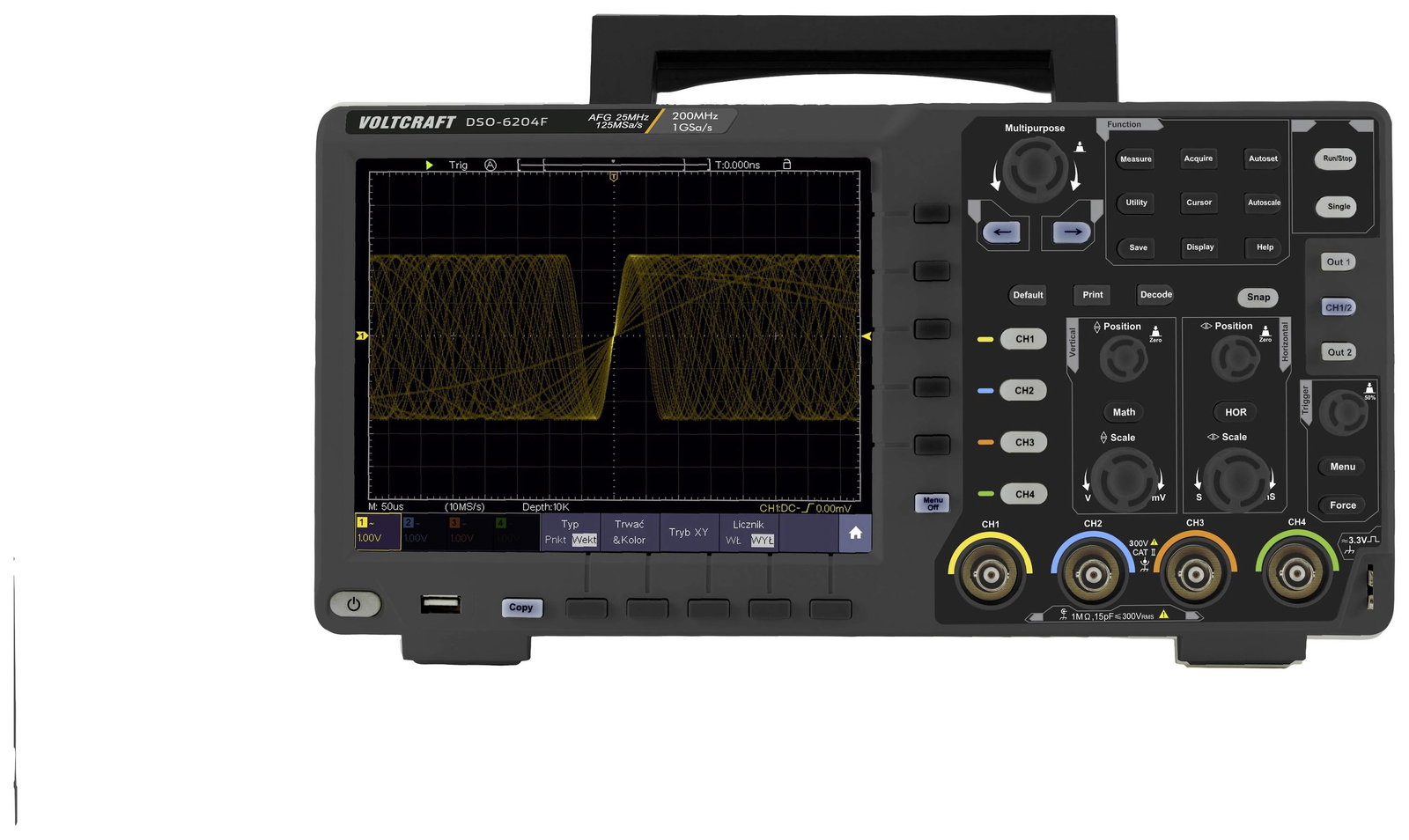

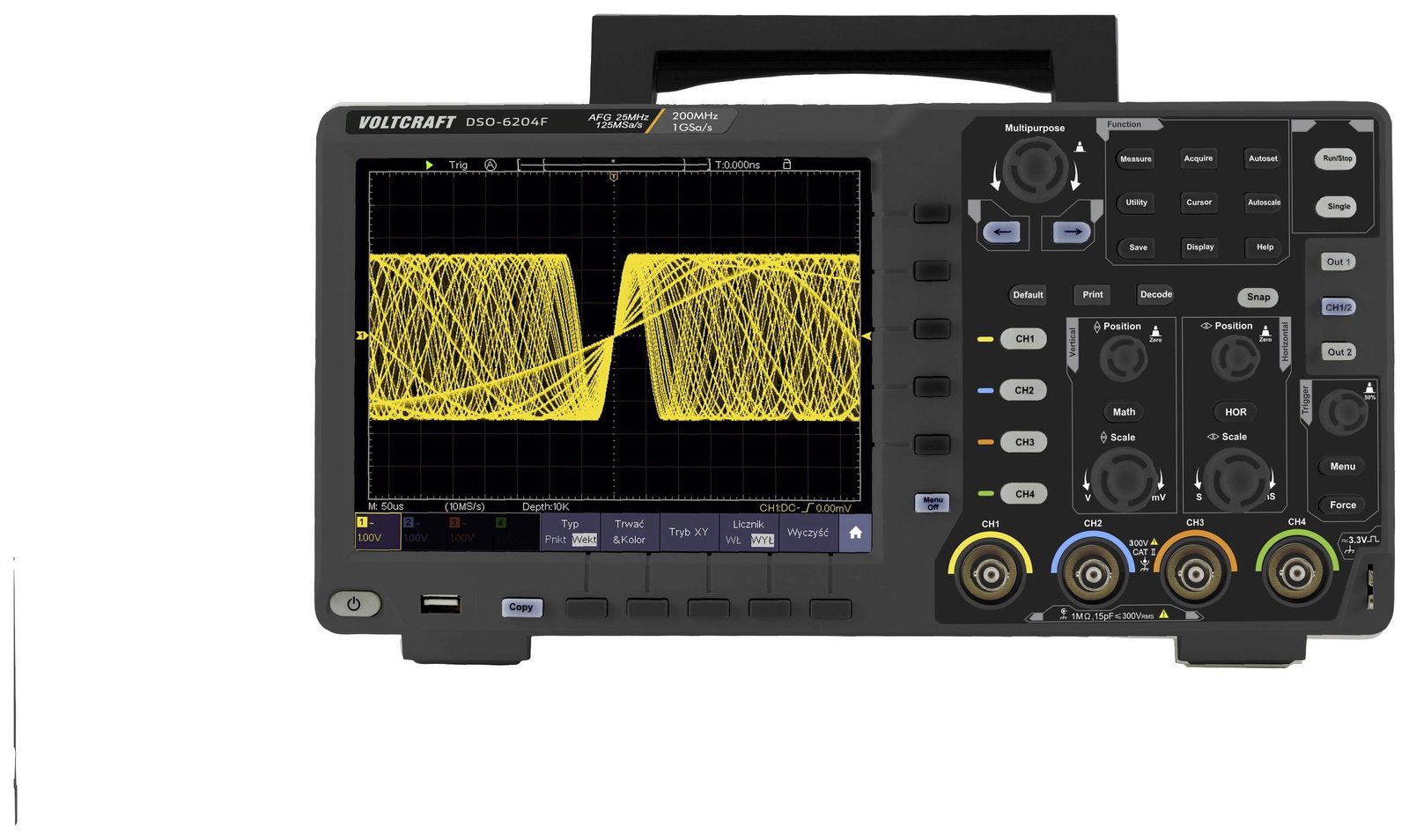

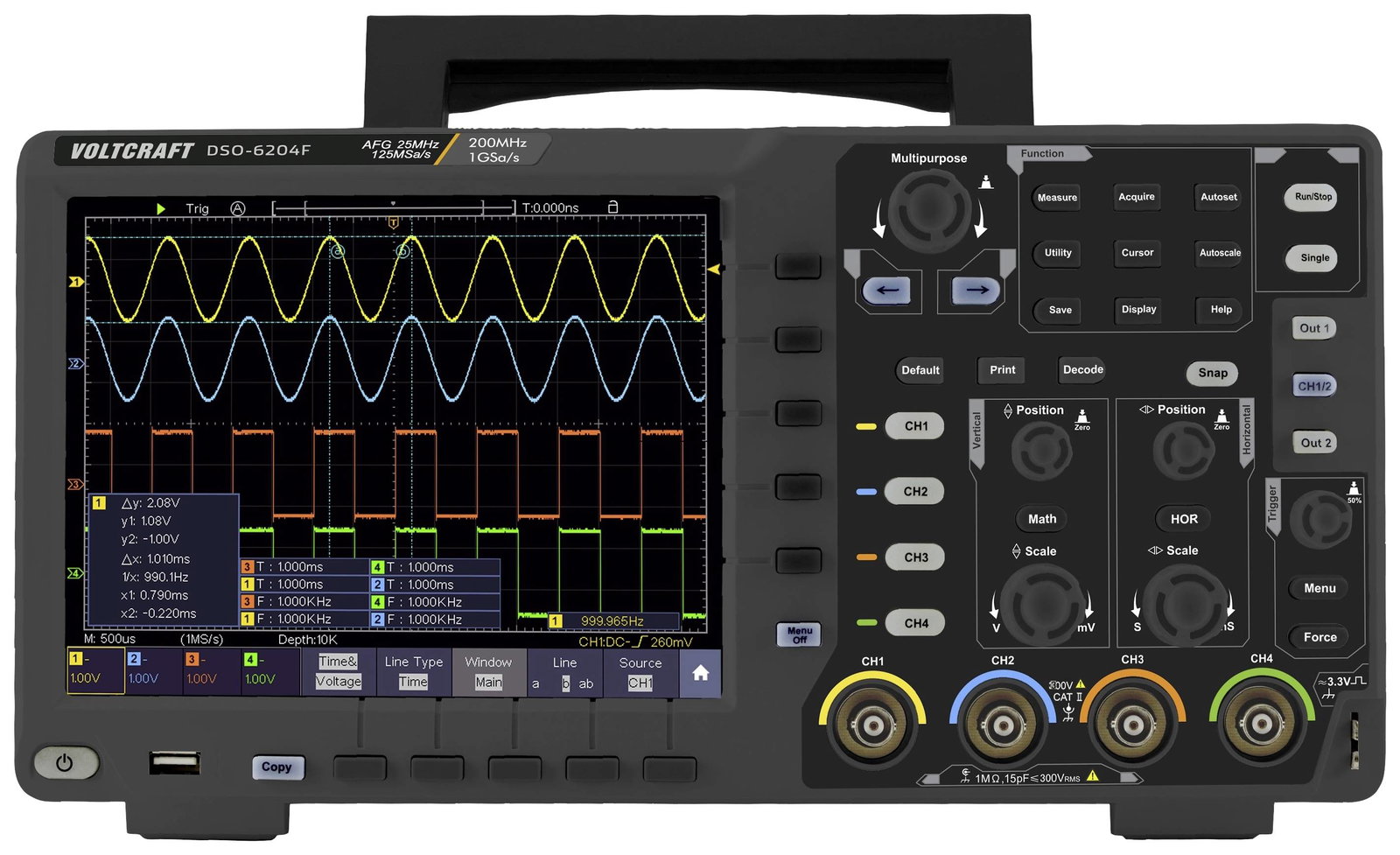

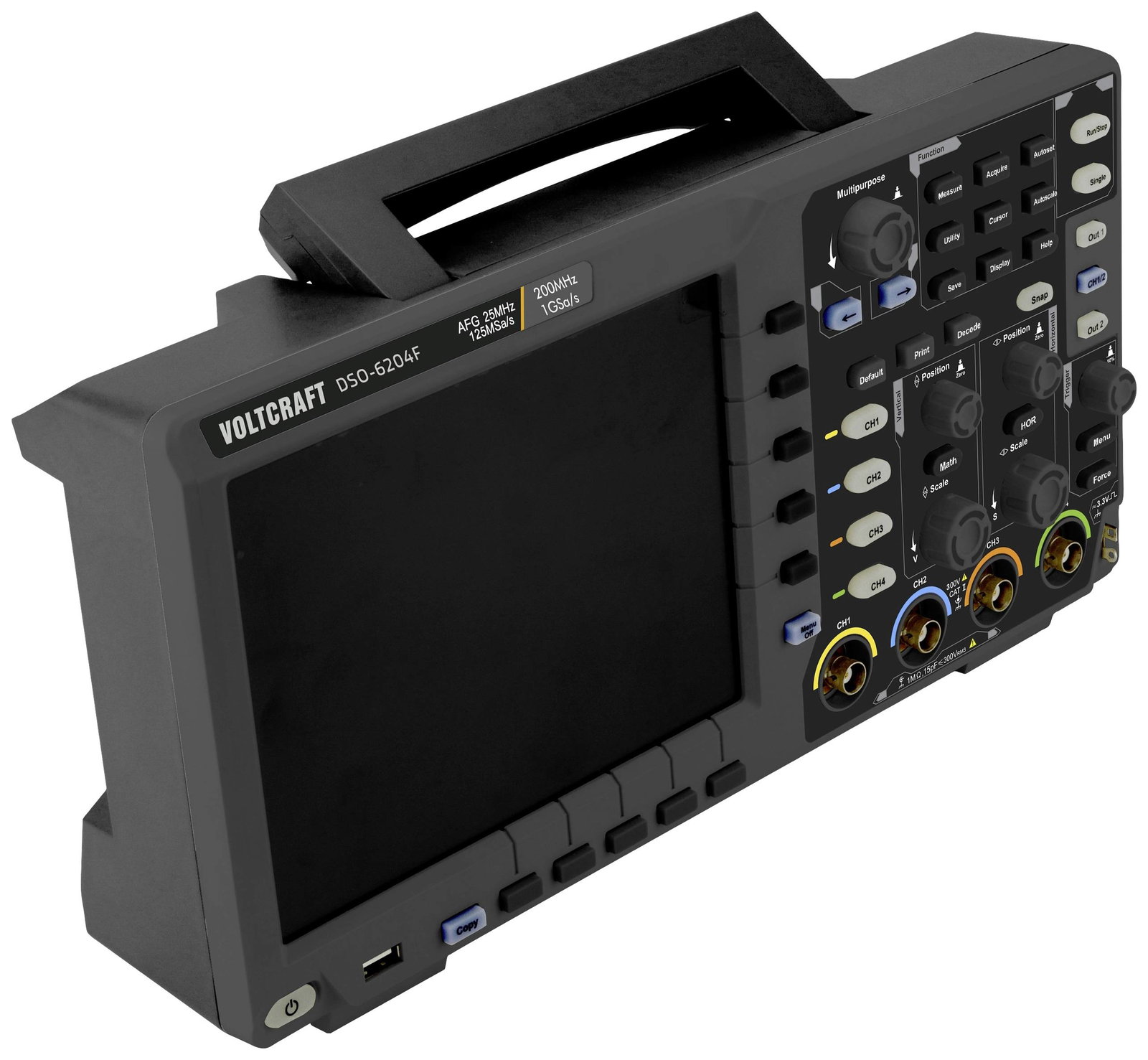

Digitális oszcilloszkóp DSO-6204F
Sávszélesség: 200 MHz
20,32 cm 800 x 600 pixel érintős képernyő (zoomolás mint az okostelefonon)
Színhőmérséklet mód
25 MHz arbitrális DDS funkciógenerátor

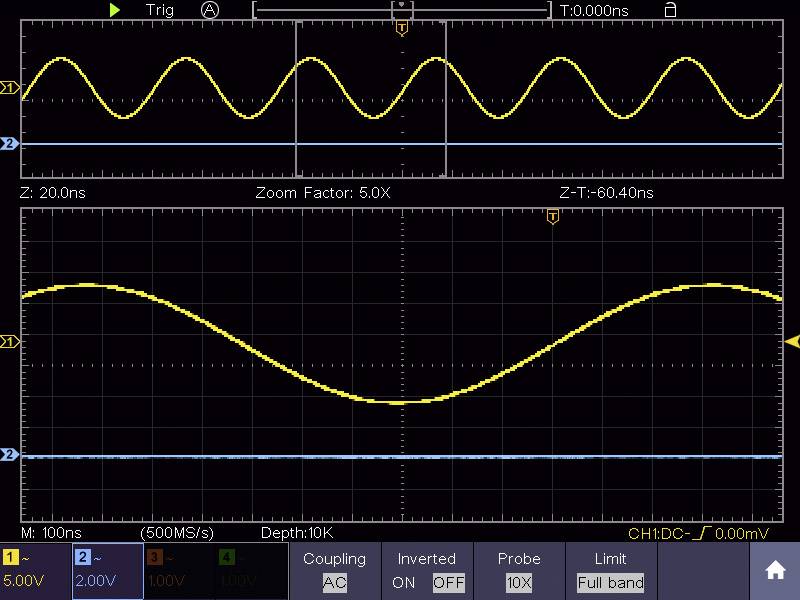

A DSO-6204F digitális tároló oszcilloszkóp ideális laboratóriumi mérésekhez, fejlesztési osztályokhoz vagy szerviz feladatokhoz. A beállításokat a szokásoknak megfelelően a kezelőgombokkal vagy közvetlenül a képernyőn kell végezni. Eltolások és zoomolás olyan intuitívan végezhető, mint az okostelefonon vagy tableten.

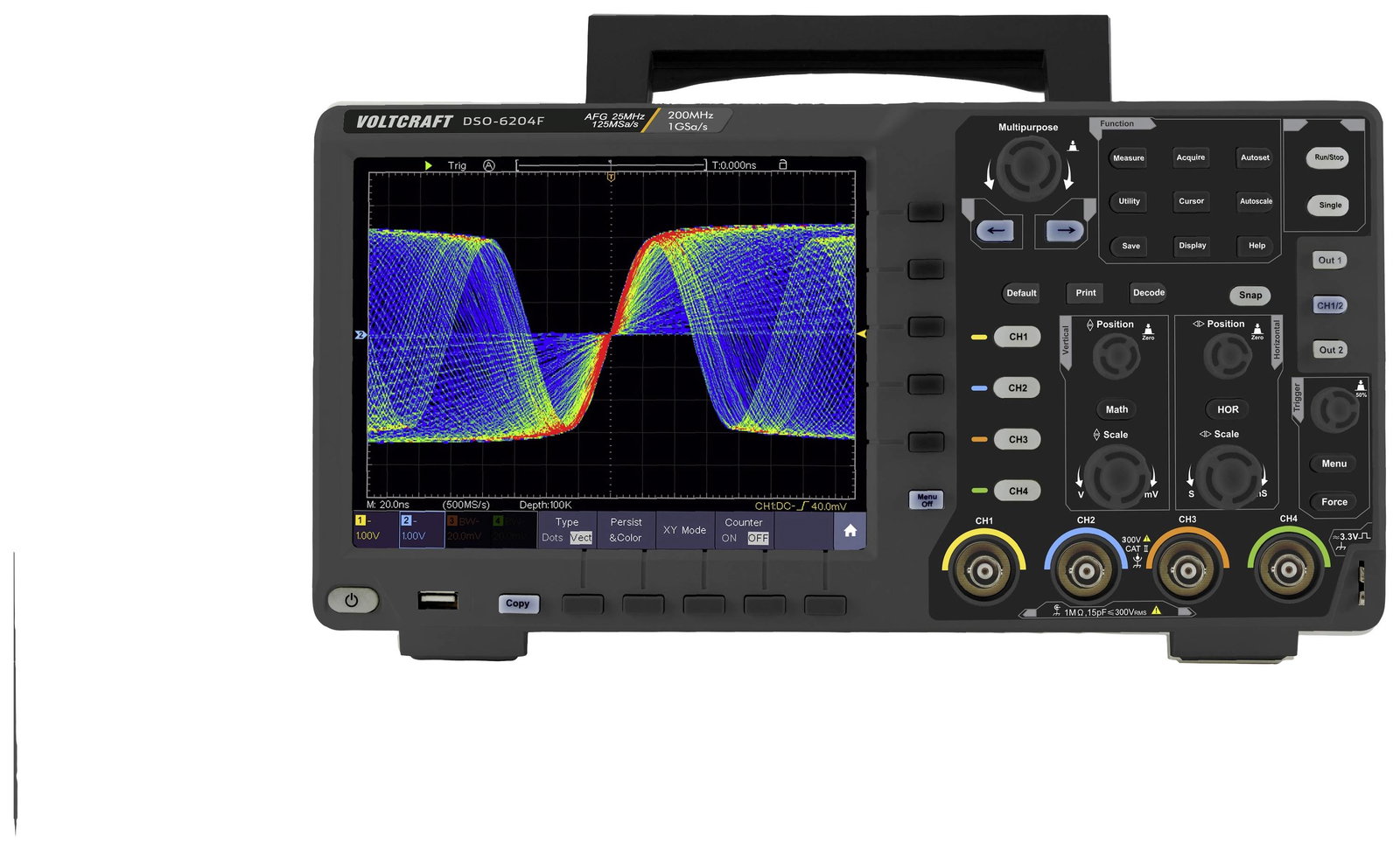

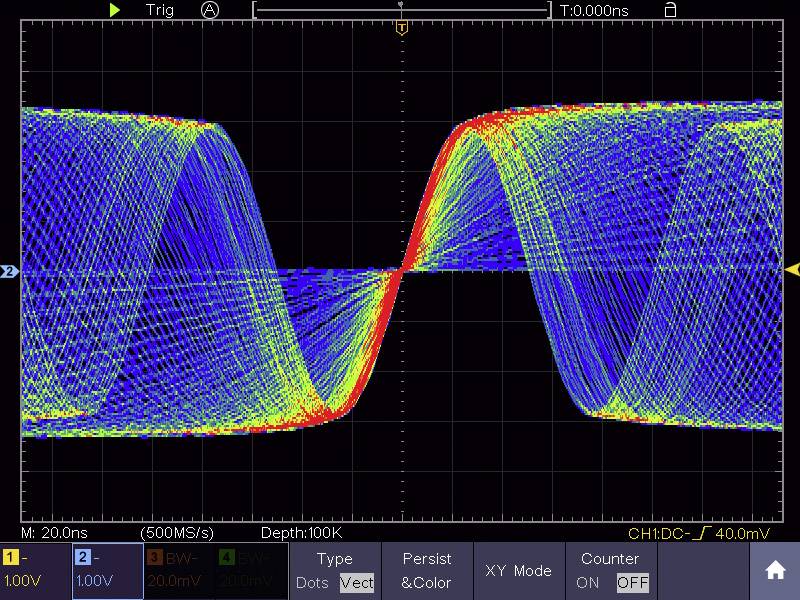

Színhőmérséklet megjelenítés
A változó frekvenciákkal az ismétlődő hullámformák a szivárvány színeiben jelennek meg.
Busz dekódolása
Az SPI, I²C, RS232 és CAN buszjelek dekódolhatók. A dekódolt értékek bináris, decimális, hex vagy ASCII-ben jeleníthetők meg, és eseménytáblákban frissíthetők. A dekódolt CAN buszjelek értékei színben jelennek meg. Ez megkönnyíti az adatok, az adat hosszúságú kód és a keretinformációk megkülönböztethetőségét. A CAN-busz-ellenőrző összegek is megváltoztatják a színt, ha hiba lép fel.
Adatok dokumentálása és további feldolgozása

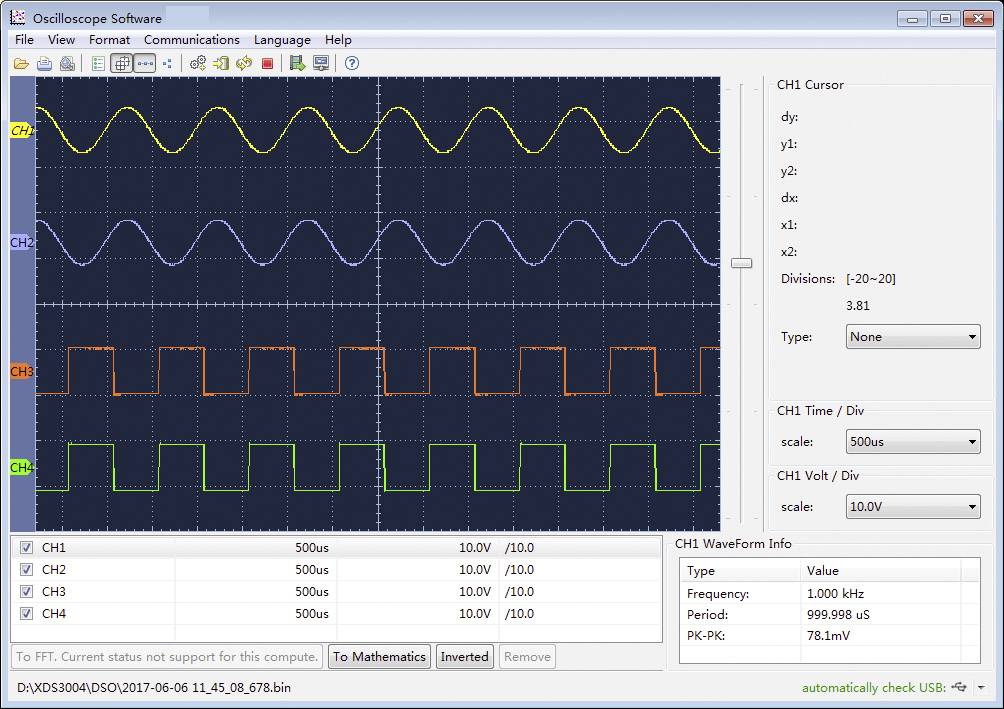

Az összes mérési eredmény és a képernyő tartalma USB vagy hálózaton keresztül továbbítható a számítógépre, és dokumentációs célokra tárolható. Az USB adathordozóra történő mentéskor a fájlnév könnyen beírható az érintőképernyőn.
Funkciógenerátor érintős kezeléssel
A 25 MHz-es funkciógenerátor az érintőpanelen vagy a hagyományos gombokon keresztül működtethető. A szinusz, téglalap, rámpa és impulzus hullámformák visszahívhatók. További 46 tetszőleges hullámforma, beleértve az exponenciális, szinusz funkciót, a lépcsőket és a zajt, előre meghatározott. A saját önkényes formáit el lehet menteni.
Klón funkció
Az oszcilloszkóp bemeneten lévő hullámformák klónozhatók a funkciógenerátorba. A klónozandó vágás kiválasztása kényelmesen történik az érintőképernyőn.
Elkészült az akkumulátor működéséhez
Az opcionálisan rendelkezésre álló Li-ion akkumulátorral az alkalmazások köre jelentősen bővül. Az opcionális akkumulátorral ellátott oszcilloszkóp intuitívan használható útközben is, és lehetővé teszi a 3 órás folyamatos használatát további tápegység nélkül. Az akkumulátor működtetése szintén hasznos lehet a laboratóriumban az energiapotenciál lekapcsolására.
Jellemzők
- USB kimenet
- Pict
- Bridge kompatibilis · DDS tetszőleges funkciógenerátor
Műszaki adatok
- Analóg bemenetek száma (max.): 4
- Bemeneti feszültség tartomány: 1 MΩ =400 Vrms
- Bemeneti impedancia: 1 MΩ
- Bemeneti kapcsolás: DC / AC / GND
- Csatlakozók (építőelemek): USB
- Csatornák (LOV, csak címhez): 4 csatornás
- Felbontás (méréstechnika): 8 bit
- Függőleges eltérítés: 1 mV/div - 10 V/div
- Időbázis tartomány: 2 ns/div - 1000 s/div
- Kalibrált: Gyári standard (tanúsítvány nélkül)
- Kijelző (típus, méret, sorok/jegyek/felbontás): Multitouch 800 x 600 pixel
- Kijelző típus/felbontás: LCD / 800 x 600 pixel
- Képernyőméret: 20,32 cm (8") cm
- Memóriamélység/csatorna: 10000 kpts
- Mintavételezési ráta/csatorna: 1 GSa/mp
- Méret, hossz: 90 mm
- Méret, magasság: 178 mm
- Méret, szélesség: 340 mm
- Mérési kategória: CAT II
- Oszcilloszkóp jellemzők: Digitális memória (DSO),Függvénygenerátor
- Sávszélesség: 200 MHz
- Súly: 2674 g
- További műszaki adatok: Matematikai funkciók: + - * / FFT Intg Felhasználó által definiált
- Frissítési arány: 45 000 wfms / s
- Forgatási sebesség1,75 ns
- BUS dekódolási funkció SPI, I²C, RS232, CAN
- Nyílás az opcionális akkumulátorhoz
- Funkciógenerátor: 25 MHz, 125 MSa / s, 14 bites függőleges felbontás
- Hullámformák: szinusz, téglalap, rámpa, impulzus
- Önkényes funkciók: Exponenciális, Sin (x) / x, Lépcsők, Zaj
- Tápellátás: 100-240 V/AC, 50/60 Hz, CAT II

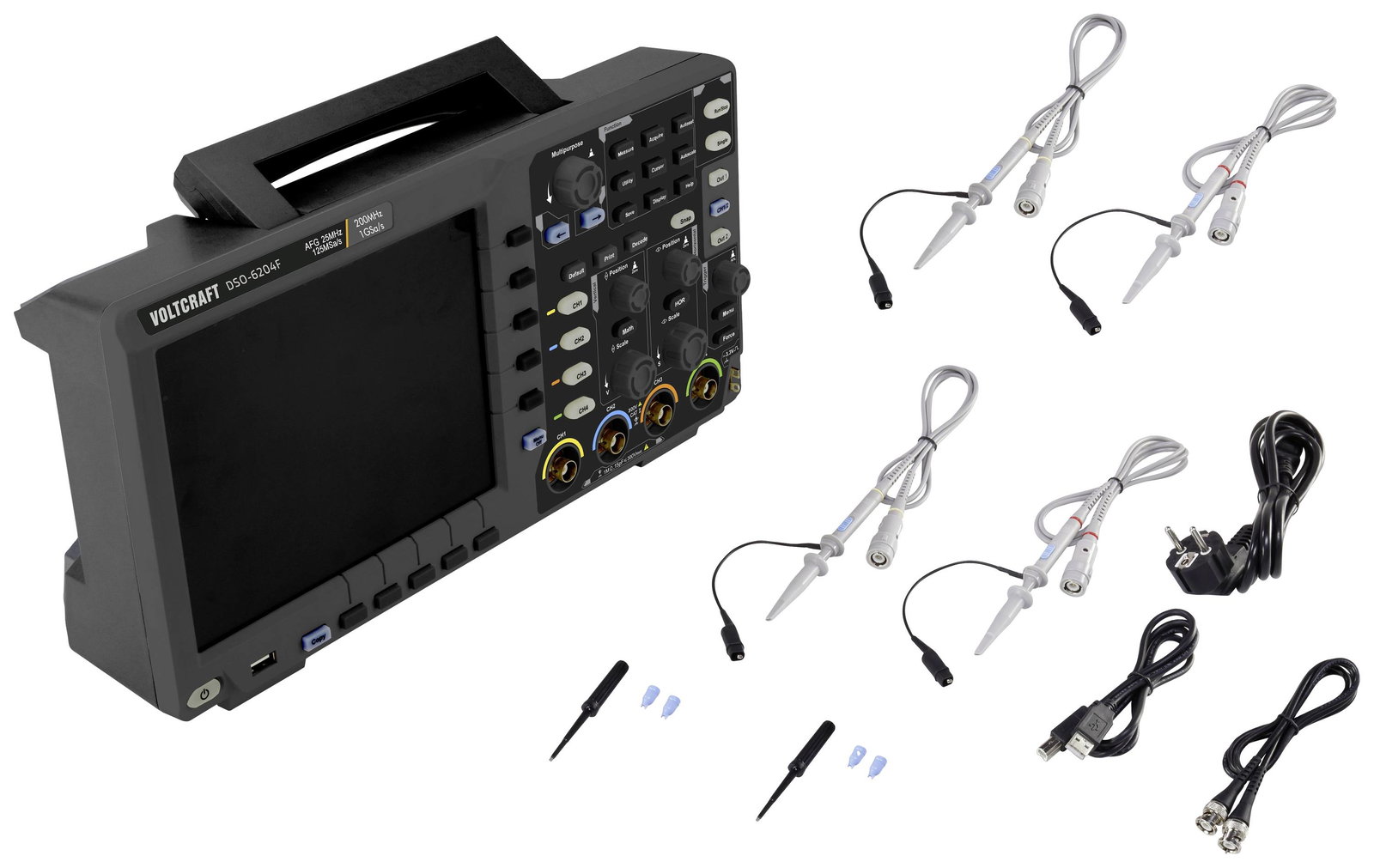

Szállítás tartalma
- Digitális tárolós oszcilloszkóp,4 db letapogató fej,Szonda beállítása,Hálózati adapter,USB-kábel,BNC kábel
- 1m,Szoftver
- CD teljes angol használati útmutatóval,Rövid használati útmutató
| Termékazonosító | 723124 |
| Garancia | 2 év |
| Gyártó | VOLTCRAFT |
| Cikkszám | 1673266 |
| Súly | 3.571 kg |
| Vonalkód | 4053199535620 |
