TinkerForge 293 Frekvenciaszámláló 1 db

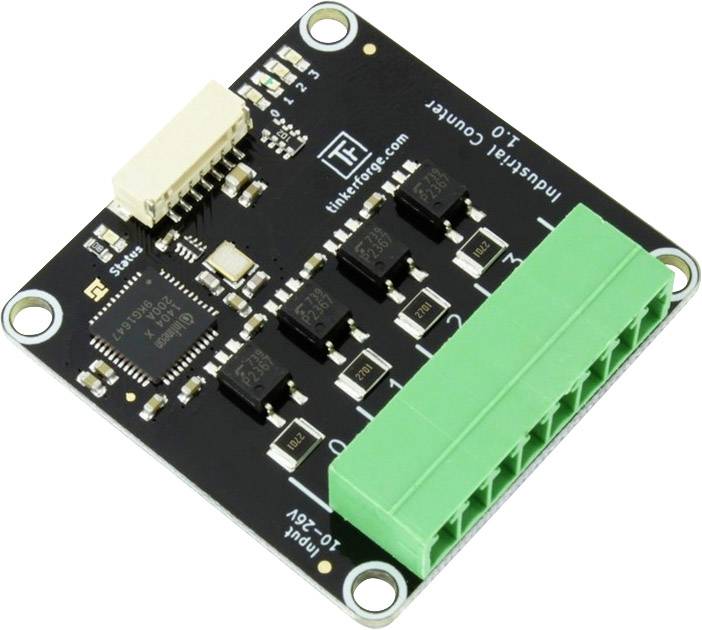

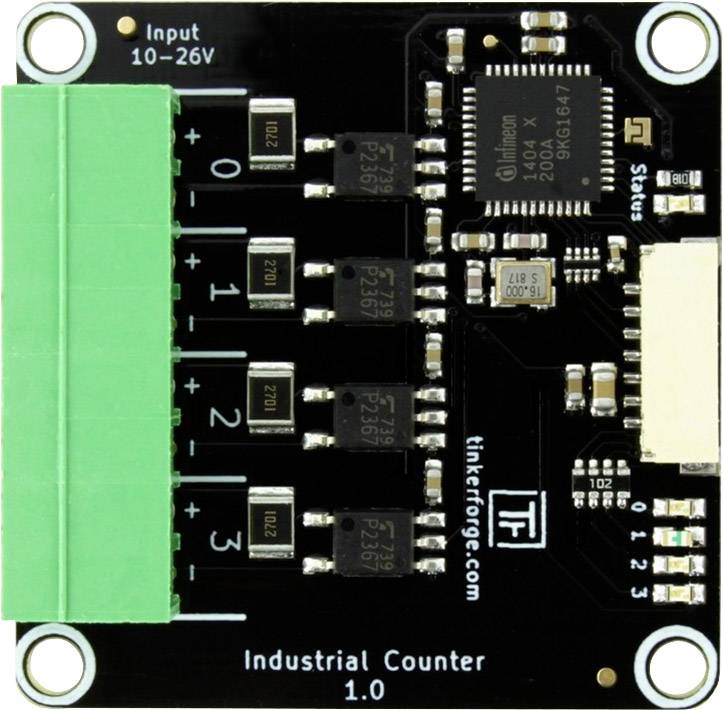

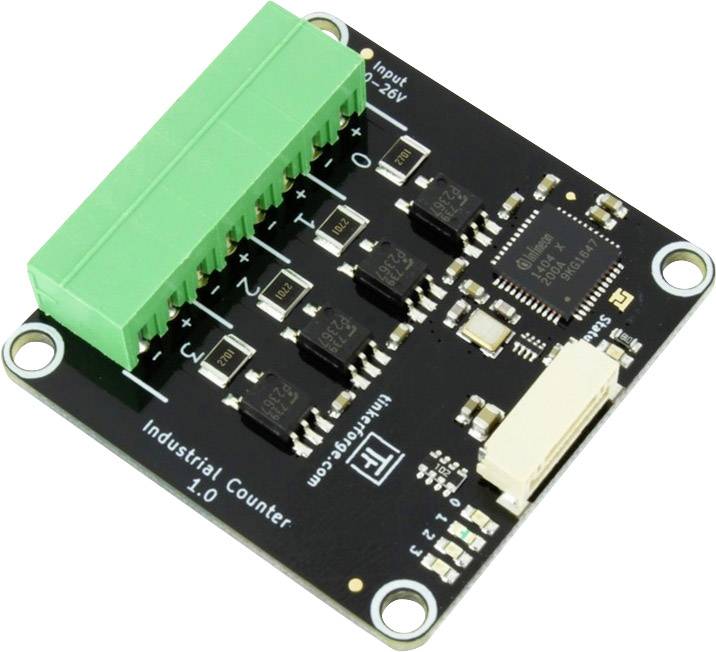

Tinker Forge 293 Bricklet Frekvenciaszámláló

Tinker Forge 293 ipari számlálótégla

Frekvenciaszámláló 4 galvanikusan elkülönített csatornával

Konfigurálható élszámláló csatornánként

Csatornánként méri a munkaciklusot, a frekvenciát és az állapotot

A frekvencia mérése a 0,03Hz és 4MHz közötti tartományban

Időfelbontás 10.4ns-ig és frekvencia-felbontás 0.03Hz-ig

Az ipari számlálótégla téglák bővítésére szolgál négy független frekvenciaszámlálóval.

A Bricklet beépített élszámlálóval rendelkezik, amely az egyes csatornákhoz külön-külön képes mérni a teljes munkaciklust, az időszakot és a frekvenciát. A Bricklet akár 4MHz-ig is képes frekvenciákat feldolgozni.

A frekvenciaszámláló képes számolni az emelkedést, esést és mindkét élváltozást. A számláló iránya (fel vagy le) állítható. Csatorna is használható iránybemenetként egy másik számláló számára (pl. Magas = visszaszámol, alacsony = visszaszámlálás).

Mind a 4 csatorna galvanikusan el van választva egymástól.

Például a Bricklet alkalmazásai egy PWM jel olvasása vagy az érzékelők leolvasása, amelyek élszámlálóval vagy frekvencia kimenettel rendelkeznek.

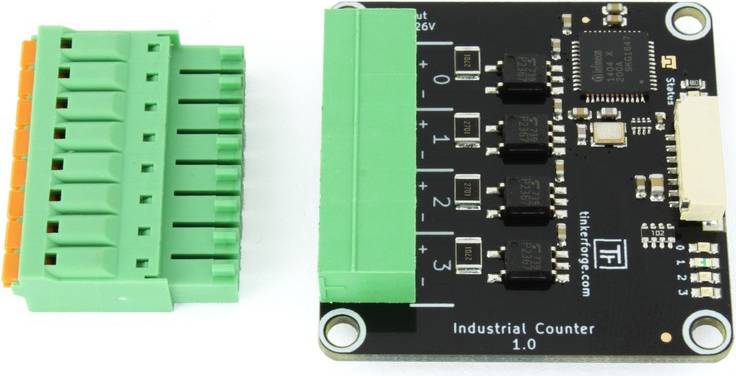

Az Industrial Counter Bricklet 7 tűs Bricklet-csatlakozóval rendelkezik, és egy 7p – 10p-es Bricklet-kábellel egy téglához csatlakozik.

Ez a szöveg gépi fordítással készült.

Tartalom

• Stromverbrauch:100 mW (20 mA 5 V-nál)Eingangstyp:Négy optocsatlakozó bemenet (2,7 kΩ sorozat ellenállással)Eingangsstrom:A bemeneti feszültségtől függően kb
• 3,85 mA / 12 V, 8,3 mA / 24 VMaximale
• Eingangsspannung:26 V (DC)Low
• Level
• Spannung:0-2VHigh
• Level
• Spannung:10-26VIsolation:3750Vrms (optocsatoló értéke)Minimale
• Eingangsfrequenz:0.03MHzMaximale
• Eingangsfrequenz:4MHzZeit-Auflösung:legfeljebb
• 10,4ns (a munkaciklus előválasztója
• 1-re állítva)Frequenz-Auflösung:legfeljebb
• 0,03 Hz (a frekvenciaintegrációs idő
• 32768ms-re van beállítva)
