TinkerForge 34 TinkerForge Alkalmas (egykártyás számítógép) TinkerForge 1 db

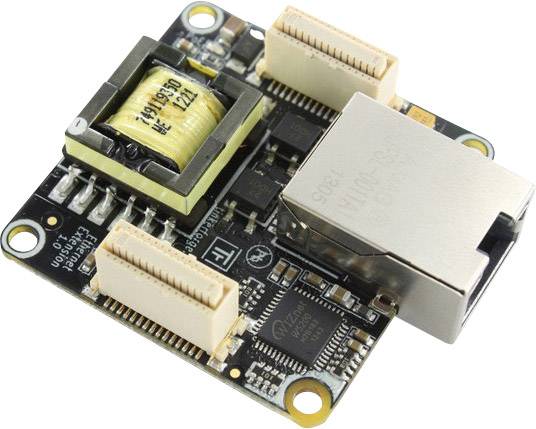

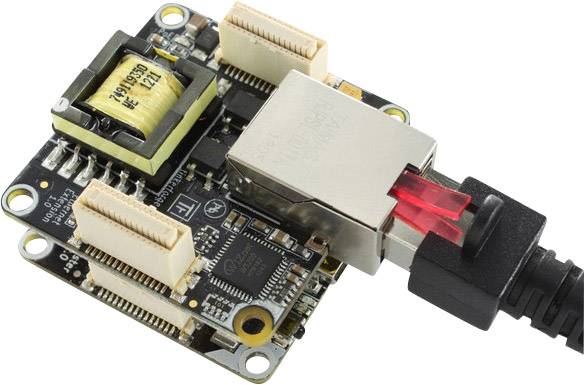

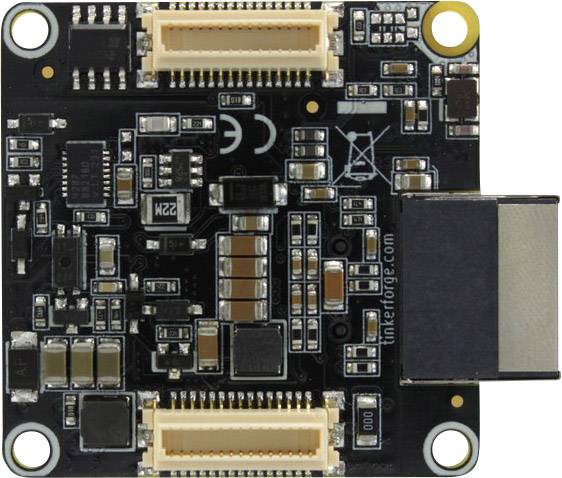

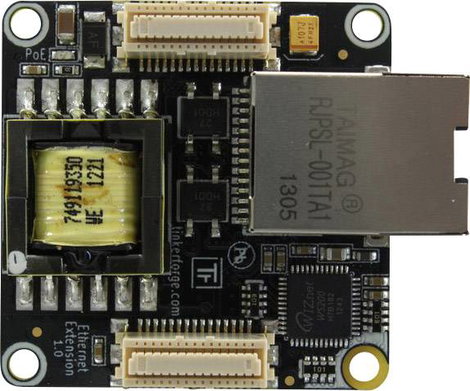

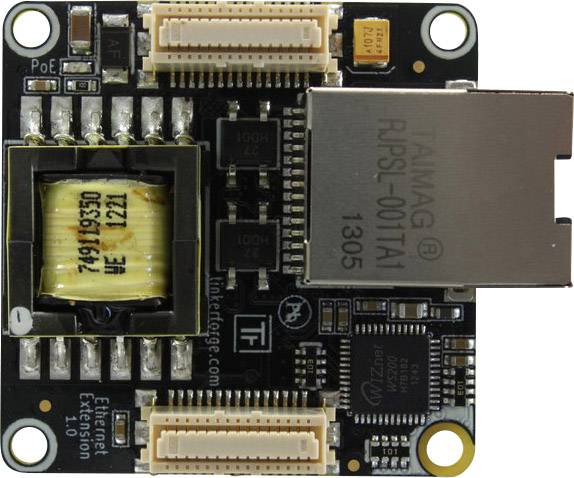

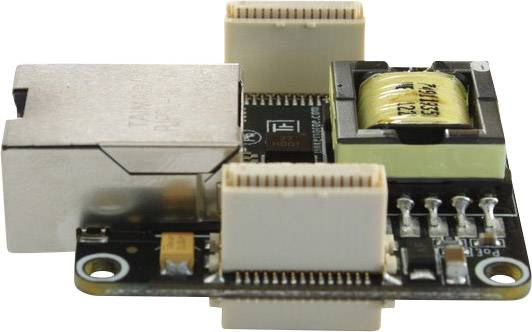

Tinkerforge Ethernet mester kiterjesztés PoE-vel

Közvetlenül kommunikálj a Bricks / Bricklet Brickd nélkül

Támogatja a 10/100 Mbit / s Ethernet hálózatot (1000 Mbit / s kompatibilis)

Integrált PoE tápegység (PD osztály 0 az IEEE 802.3af esetén)

Lehetővé teszi a verem táplálását Ethernet kábellel

Ezzel az Ethernet kiterjesztéssel a tégla és a tégla integrálható egy LAN-ba. A 10BaseT / 100BaseTX Ethernet támogatott, és a modul 1000BaseTX kompatibilis. A kiterjesztést két változatban kínálják: A PoE verzióban van egy integrált PoE tápegység, amely lehetővé teszi a csatlakoztatott modulok tápellátását az IEEE 802.3af ipari szabványnak megfelelően, így a tápellátást PoE injektorokon, valamint PoE kompatibilis kapcsolókon keresztül lehet biztosítani. Ezen felül rendelkezésre áll egy második változat PoE nélkül.

Mivel maga a kiterjesztés képes kezelni az API által generált TCP / IP csomagokat, közvetlenül okostelefonról, táblagépről vagy (beágyazott) PC-ről lehet vezérelni. A tégla démonra már nincs szükség.

Az Ethernet kiterjesztés Master Brick vagy RED Brick együttesen használható. Más téglák ellenőrzéséhez verem építhető belőlük, és a fő téglara vagy a piros téglara helyezhető. Brikettek használata esetén egyszerűen összekapcsolhatók a veremben lévő bármelyik téglával (a RED tégla kivételével).

A programozó szempontjából az Ethernet kiterjesztés használata teljesen átlátható, azaz minden tégla és tégla felhasználható úgy, mintha USB-n keresztül közvetlenül csatlakoznának a vezérlő eszközhöz.

Ennek a kiterjesztésnek a használatához a használt fő tégla verziójának 2.1.0 vagy újabb firmware verzióval kell rendelkeznie.

Ethernet KonfigurationAz Ethernet kiterjesztés kétféle módon konfigurálható: DHCP vagy statikus IP. Az IP-t, az alhálózati maszkot és az átjárót csak statikus IP-módban kell megadni.

Az Ethernet kiterjesztés MAC címe nincs rögzítve, és hozzá van rendelve. Ha ez valamilyen okból elveszik, az megtalálható az Ethernet kiterjesztés matricáján.

A konfiguráció befejezése után kattintson az "Ethernet konfiguráció mentése" gombra, és indítsa újra a Master Brick-t.

WebSocketsAz Ethernet kiterjesztés a Master Brick Firmware 2.2.0 verziója óta támogatja a WebSocket szolgáltatást. A "Max Connections" beállítás lehetővé teszi az Ethernet kiterjesztés hét aljzatának kívánság szerinti megosztását a normál és a WebSocket kapcsolatok között.

A WebSocket a JavaScript kötés böngészője használja a téglák és a téglák ellenőrzéséhez.

AuthentifizierungAz Ethernet kiterjesztés a hitelesítést támogatja, a Master Brick Firmware 2.2.0 verzió óta. Alapértelmezés szerint ez deaktiválva van. A hitelesítés aktiválásához a jelölőnégyzetet "Authentication használata" -re kell állítani, és be kell adni a hitelesítési titkot. A titok legfeljebb 64 ASCII karakter hosszú lehet. A konfiguráció mentése és a Master Brick újraindítása után a hitelesítés aktív.

Mostantól kezdve minden egyes TCP / IP kapcsolatnak az Ethernet kiterjesztéssel kell igazolnia, hogy ismeri a hitelesítési titkot, mielőtt a normál kommunikáció megtörténhet.

PoE StromversorgungPéldául egy PoE injektor felhasználható egy tégla és tégla köteg szállítására a PoE-n keresztül. Az Ethernet kiterjesztés ezután a teljes kötetet biztosítja. Az aktív PoE-t a mellékelt zöld LED jelzi.

Az egyenáramú, a szervo vagy a lépcsőzetes téglákhoz csatlakoztatott szervókat és (lépés) motorokat nem lehet a PoE-n keresztül szolgáltatni, mivel a PoE feszültsége ehhez túl magas lenne.

Az Ethernet kiterjesztés csökkenthető tápegységgel működtethető.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Alkalmas (egykártyás számítógép): TinkerForge
• További műszaki adatok: Energiafogyasztás: 100mA (átlag), 175mA (maximum)
• PoE 5V veremkészlet: 1A
• Ethernet támogatás: 10BaseT / 100BaseTX, 1000BaseTX kompatibilis
• Az egyidejű csatlakozások maximális száma: 7
• Súly: 22g
