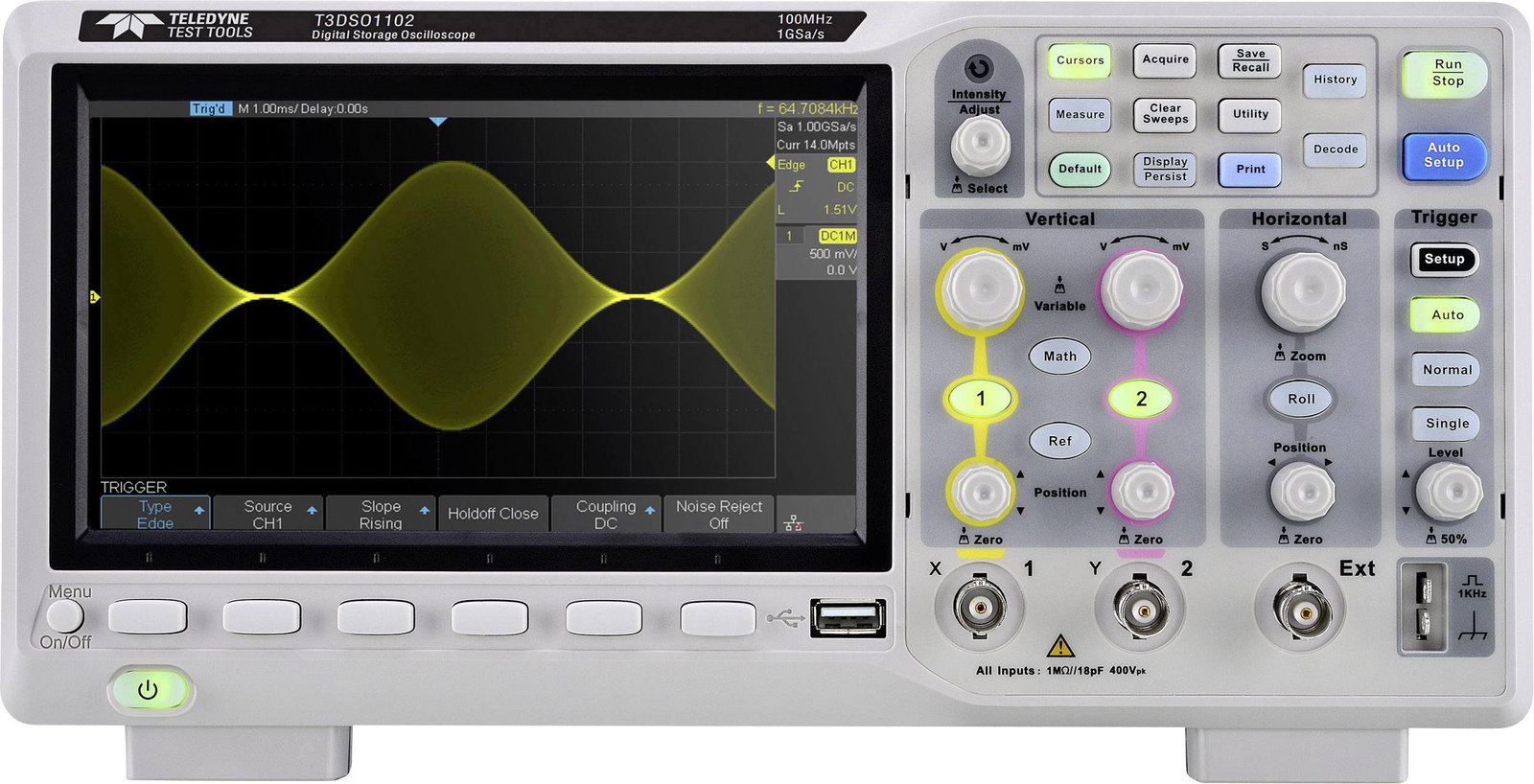

Teledyne LeCroy T3DSO1102 Digitális oszcilloszkóp 100 MHz 1 GSa/mp 14 Mpts 8 bit Digitális memória ( bélyegkép

Teledyne LeCroy T3DSO1102 Digitális oszcilloszkóp 100 MHz 1 GSa/mp 14 Mpts 8 bit Digitális memória (DSO)

0 / 50 értékelés alapján
(0 értékelés alapján)

Teledyne LeCroy logóGyártó: Teledyne LeCroy

Rendelhető Szállítás: 3-5 munkanap

A Teledyne LeCroy T3DSO1102 digitális oszcilloszkóp 100 MHz sávszélességgel és 1 GSa/s mintavételi sebességgel precíz méréseket tesz lehetővé.

Termékazonosító: 940487

Mennyiségi egység: 1 db (Egységár: 441 990 Ft/db)

441 990 Ft

Kosárba rakom
Kívánságlista Összehasonlítás

T3DSO1102 oszcilloszkóp

100 MHz

Analóg bemenetek száma (max.) 2

100 MHz, 200 MHz sávszélesség modellek

Új generációs nagy sebességű kijelző technológia:

Soros buszon (szabványos) történő indítás és dekódolás támogatja az IIC, SPI, UART, RS232, CAN, LIN protokollokat

A videó bekapcsolása támogatja a HDTV-t

Alacsony háttérzaj 500 μV / div és 10 V / div feszültségmérlegek miatt

Történeti hullámforma felvétel (History) funkció, a rögzített hullámforma maximális hossza 80 000 kép.

  • A hullámforma rögzítési sebessége akár 100 000 wfm / s (normál működés) és 400 000 wfm / s (soros üzemmód)
  • Támogatja a 256 szintű intenzitás osztályozást és a színes megjelenítési módokat, amelyek legfeljebb 14 Mpts hosszúságú felvételt készítenek
  • Digitális indító rendszer

A Teledyne Test Tools új T3DSO1000 oszcilloszkópjai 2 és 4 csatornás modellekkel rendelkeznek. A 2 csatornás modell fel van szerelve 100 MHz-es analóg sávszélességgel, egyetlen ADC-vel, legfeljebb 1 GSa / s mintavételi sebességgel és egyetlen memória modullal, amely 14 Mpt-os mintamemóriával rendelkezik. A négycsatornás modellek 100 és 200 MHz-es verzióban kaphatók, és két 1 GSa / s ADC-t és két 14 Mpts memória modult tartalmaznak. Az összes csatorna aktiválásakor minden csatorna mintavételi sebessége 500 MSa / s, és a standard rekordhossz 7 Mpts. Ha ADC-nként csak egy csatorna aktív, akkor a maximális mintavételi sebesség 1 GSa / s, a maximális felvételi hossz 14 Mpts. Az egyszerű kezelés érdekében a leggyakrabban használt funkciók a felhasználóbarát előlap kialakításán keresztül érhetők el.

A termék alapkivitelben az I2C, SPI, UART, RS232, CAN és LIN soros busz indító és dekódoló opcióival rendelkezik.

Ez a szöveg gépi fordítással készült.

Jellemzők

  • 10 típusú egygombos gyorsbillentyűk, támogatja az
  • Automatikus beállítás, a
  • Standard, a
  • Kurzor, a
  • Méret, a
  • Szerep, a
  • Történelem, a
  • Kijelző / Tartós, Tiszta sweep, Nagyítás és
  • Nyomtatás

Műszaki adatok

  • Analóg bemenetek száma (max.): 2
  • Bemeneti feszültség tartomány: 240 V
  • Bemeneti impedancia: 1 MΩ
  • Bemeneti kapcsolás: DC AC GND
  • Csatlakozók (építőelemek): USB-Device, USB-Host, LAN
  • Felbontás (méréstechnika): 8 bit
  • Függőleges eltérítés: 500 μV / div - 10 V / div
  • Időbázis tartomány: 1,0 ns / div - 100 s / div
  • Kalibráció: Gyári standard (tanúsítvány nélkül)
  • Kijelző (típus, méret, sorok/jegyek/felbontás): TFT LCD 800 x 480 képpont
  • Kijelző típus/felbontás: TFT LCD 800 x 480 pixel
  • Képernyőméret: 17,78 cm
  • Memóriamélység/csatorna: 14 Mpts
  • Mintavételezési ráta/csatorna: 1 GSa/mp
  • Méret, hossz: 151 mm
  • Méret, magasság: 132.6 mm
  • Méret, szélesség: 312 mm
  • Mérési kategória: CAT II
  • Oszcilloszkóp jellemzők: Digitális memória (DSO)
  • Sávszélesség: 100 MHz
  • Súly: 3.8 kg
  • Tápellátás: 100-240 VAC 50/60/400 Hz
Cikkszám: 1846087 Kategória:
Termékazonosító 940487
Garancia2 év
GyártóTeledyne LeCroy
Cikkszám1846087
Súly3.675 kg
