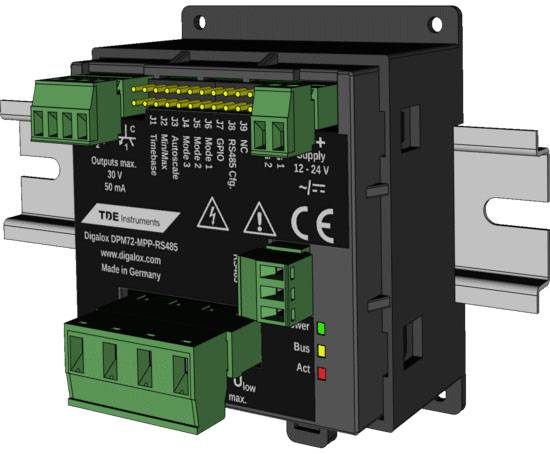

TDE Instruments Digalox DPM72-MP+-RS485-DIN Digitális kalapsín mérőműszer

1 bemeneti feszültség mérése ± 500 V AC / DC, 10 - 500 Hz

1 bemenő bemeneti áram ± 10 A AC / DC és 5 A AC áramváltó esetén, 10 - 500 Hz

Mért értékek rögzítése max. 14 napig

Riasztási kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve

Valósidejű mérési érték átvitel

Bimetál funkció (középérték alkotás)

RS485 Modbus RTU interfész

Tápellátás 12-24V AC / DC

Mérési pontosság 1% valódi RMS

PC szoftver egyedi konfigurációs és mérési adatok rögzítésére, beleértve

Ez a szöveg gépi fordítással készült.

Innovatív, egyedi és többfunkciós: A DPM72-MP+ és DPM72-MPN+ elektromos változók mérőeszközeit széles körű funkciók és konfigurációs lehetőségek jellemzik. Az átfogó mérési típusok (volt AC/DC, áram AC/DC, frekvencia, teljesítmény, koszinusz phi) mérésére alkalmas mérőeszközök széleskörű funkciókkal vannak ellátva. Az eszközök egyedi konfigurációját és az összes mért érték valós idejű továbbítását a Modbus interfész garantálja. Ez azt jelenti, hogy a DPM72 mérőeszközök sokféleképpen használhatók, és sokféle ipari alkalmazást tesznek lehetővé. A többfunkciós mérőeszközök mindenekelőtt a gépi és üzemi adatok monitorozása területén keresettek, és alkalmasak az elavult rendszerek korszerűsítésére, mivel különösen alkalmasak utólagos felszerelésre. Ezenkívül a házon lévő megfelelő furatok segítségével DIN-sínekre, valamint más hátterekre is rögzíthetők.

Széles körű szoftver testreszabás

A mérőeszközök a „Digalox Manager” konfigurációs szoftver segítségével egyedileg is beállíthatók. A beállítást követően a DPM72 megbízhatóan és valós időben továbbítja a leolvasott adatokat. A szoftver lehetővé teszi a mért értékek kiolvasását a mérési memóriában, amely azután grafikusan kiértékelhető és CSV fájlként exportálható.

Kapcsolókimenetek

Két galvanikusan leválasztott riasztási kimenet teszi lehetővé a riasztás indítását és a be- és kikapcsolási folyamatok végrehajtását az egyedileg beállítható küszöbértékek elérésekor.

Modbus interfész

A DPM72 mérőeszközök RS485 Modbus interfésze lehetővé teszi mind a konfigurálást, mind az összes mért érték továbbítását. Az RS485 Modbus protokoll megfelel a kialakult ipari szabványnak, ami azt jelenti, hogy a Modbus interfésszel rendelkező DPM72 mérőeszközök univerzálisan kombinálhatók más gyártók meglévő Modbus eszközeivel. Ez mindenekelőtt lehetővé teszi a régebbi vagy műszakilag elavult gépek problémamentes rendszerkorszerűsítését (utólagos felszerelését) anélkül, hogy cserélni kellene, ami költséges és időigényes.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Csatlakozók: 1 x RS 485 Modbus RTU
• Csatlakozók (építőelemek): RS-485
• Gyártói szín: Fekete
• Keret magasság: 8.2 cm
• Keret szélesség: 6.7 cm
• Max. üzemi feszültség: 24 V DC/AC
• Méret, hossz: 56 mm
• Méret, magasság: 82 mm
• Méret, szélesség: 67 mm
• Mérő funkció: Frekvencia, Teljesítmény, Sebesség, Feszültség AC, Feszültség DC, Áramerőség, Áramerősség AC, Áramerősség DC, Cos Phi
• Súly: 149 g
• Védelmi típus: IP00
• Általános mérési tartomány (max.): 500 V, 10 A, 1000 Hz
• Általános mérési tartomány (min.): -500 V, -10 A, 10 Hz
• Üzemi feszültség: 12 V DC/AC, 24 V DC/AC
• Üzemi feszültség (min.): 12 V DC/AC

Rendszerkövetelmények

• Windows Vista, 7 vagy 8
