TDE Instruments Digalox DPM72-MPP-RS485 Folyamat kijelző

1 mérőbemenet 0/2 - 10 V.

1 mérőbemenet 0/4 - 20 mA

LCD grafikus kijelző 16 szürke szint 192 × 160 képpont

RGB háttérvilágítás

Mutatógrafika és digitális kijelző

Max. 4 paraméter többféle kijelzése

Beállítható skálakitérés és feliratozás

Mért értékek rögzítése max. 14 napig

Riasztási kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve

Egyedi riasztás jelző megvilágító szín

Ügyfélre kialakított kezdő képernyő

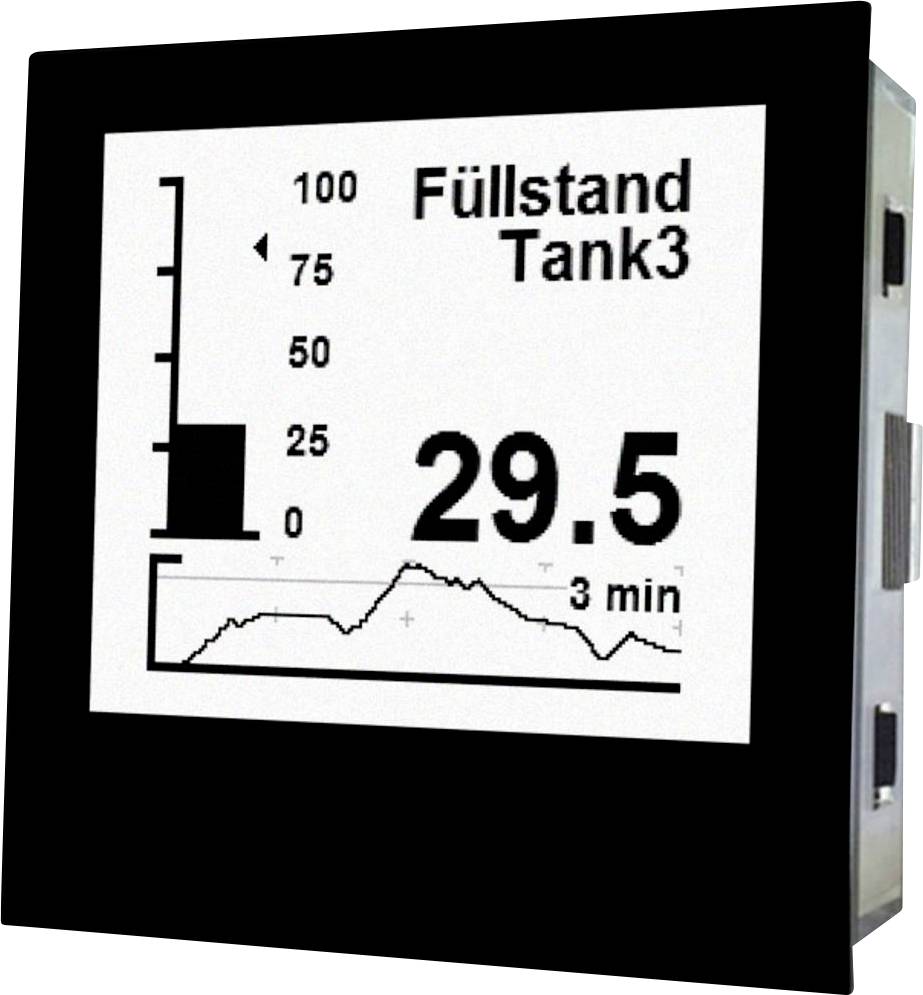

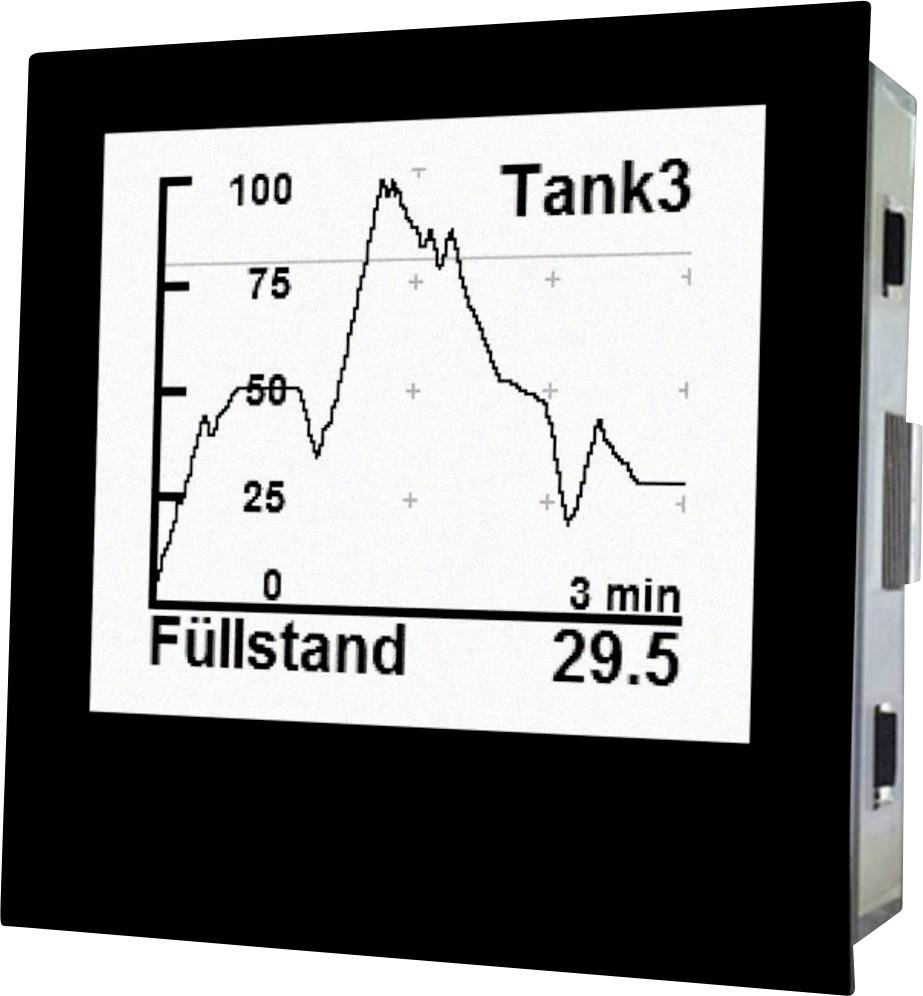

Különböző kijelző formátumok kaphatók, pl. tacho, oszlopgrafika, alakulás kijelző

Valósidejű mérési érték átvitel

Bimetál funkció (középérték alkotás)

RS485 Modbus RTU interfész

Tápellátás 12-24V AC / DC

Mérési pontosság 0,5% valódi RMS

Számítógépes szoftver egyéni konfigurációkhoz beleértve a mérési adat rögzítést is

Üzemóra számláló

Időszámláló

Ez a szöveg gépi fordítással készült.

Innovatív, egyedi és többfunkciós: A DPM72-MP+ és DPM72-MPN+ elektromos változók mérőeszközeit széles körű funkciók és konfigurációs lehetőségek jellemzik. Az átfogó mérési típusok (volt AC/DC, áram AC/DC, frekvencia, teljesítmény, koszinusz phi) mérésére alkalmas mérőeszközök széleskörű funkciókkal vannak ellátva. Az eszközök egyedi konfigurációját és az összes mért érték valós idejű továbbítását a Modbus interfész garantálja. Ez azt jelenti, hogy a DPM72 mérőeszközök sokféleképpen használhatók, és sokféle ipari alkalmazást tesznek lehetővé. A többfunkciós mérőeszközök mindenekelőtt a gépi és üzemi adatok monitorozása területén keresettek, és alkalmasak az elavult rendszerek korszerűsítésére, mivel különösen alkalmasak utólagos felszerelésre. Ezenkívül a házon lévő megfelelő furatok segítségével DIN-sínekre, valamint más hátterekre is rögzíthetők.

Széles körű szoftver testreszabás

A mérőeszközök a „Digalox Manager” konfigurációs szoftver segítségével egyedileg is beállíthatók. A beállítást követően a DPM72 megbízhatóan és valós időben továbbítja a leolvasott adatokat. A szoftver lehetővé teszi a mért értékek kiolvasását a mérési memóriában, amely azután grafikusan kiértékelhető és CSV fájlként exportálható.

Kapcsolókimenetek

Két galvanikusan leválasztott riasztási kimenet teszi lehetővé a riasztás indítását és a be- és kikapcsolási folyamatok végrehajtását az egyedileg beállítható küszöbértékek elérésekor.

Modbus interfész

A DPM72 mérőeszközök RS485 Modbus interfésze lehetővé teszi mind a konfigurálást, mind az összes mért érték továbbítását. Az RS485 Modbus protokoll megfelel a kialakult ipari szabványnak, ami azt jelenti, hogy a Modbus interfésszel rendelkező DPM72 mérőeszközök univerzálisan kombinálhatók más gyártók meglévő Modbus eszközeivel. Ez mindenekelőtt lehetővé teszi a régebbi vagy műszakilag elavult gépek problémamentes rendszerkorszerűsítését (utólagos felszerelését) anélkül, hogy cserélni kellene, ami költséges és időigényes.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Beépíthető mérőműszer jellemzők: Kettős skála, Konfigurálható egységek
• Beépítési magasság: 68 mm
• Beépítési mélység: 56 mm
• Beépítési szélesség: 68 mm
• Csatlakozók: 1 x RS 485 Modbus RTU
• Csatlakozók (építőelemek): RS-485
• Gyártói szín: Fekete
• Keret magasság: 7.2 cm
• Keret szélesség: 7.2 cm
• Kijelző (digitek): 9999
• Kijelző megvilágítás: RGB, kék, zöld , piros, fehér
• Kijelző technológia: LC
• Max. üzemi feszültség: 24 V DC/AC
• Méret, hossz: 59 mm
• Méret, magasság: 72 mm
• Méret, szélesség: 72 mm
• Mérő funkció: Áramerősség DC, Áramerőség
• Súly: 149 g
• Védelmi típus: IP65 (előlap)
• Általános mérési tartomány (max.): 20 mA
• Általános mérési tartomány (min.): 0 mA, 4 mA
• Üzemi feszültség: 12 V DC/AC, 24 V DC/AC
• Üzemi feszültség (min.): 12 V DC/AC

Rendszerkövetelmények

• Windows Vista, 7 vagy 8

Figyelem

• A Digalox Manager szoftver letölthető.
