TDE Instruments DPM72-MPP Folyamat kijelző

1 mérőbemenet 0/2-10 V

1 mérőbemenet 0/4 - 20 mA

16 szürke árnyalatú LCD grafikus kijelző, 192 × 160 pixel

RGB háttérvilágítás

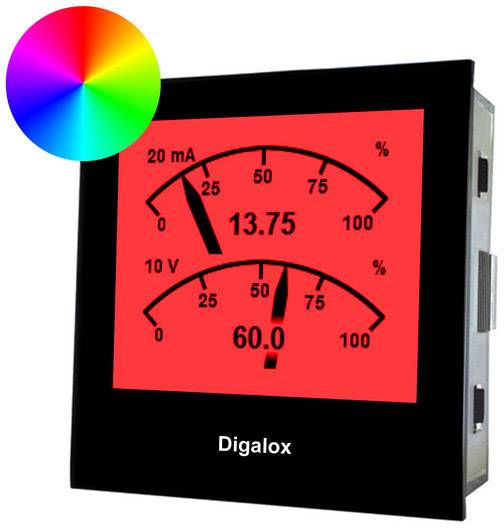

Mutatógrafika és digitális kijelző

Max. 4 paraméter többféle kijelzése

Beállítható skálakitérés és feliratozás

Mért értékek rögzítése max. 14 napig

Riasztási kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve

Egyedi riasztás jelző megvilágító szín

Ügyfélre kialakított kezdő képernyő

Különböző kijelző formátumok kaphatók, pl. tacho, oszlopgrafika, alakulás kijelző

Valósidejű mérési érték átvitel

Bimetál funkció (középérték alkotás)

USB csatlakozó

Tápellátás 12-24V AC/DC

Mérési pontosság 0,5% valódi RMS

Számítógépes szoftver egyéni konfigurációkhoz beleértve a mérési adat rögzítést is

Üzemóra számláló

Időszámláló

Innovatív, egyedi és többfunkciós: A grafikus többfunkciós DPM72-MPP, -MPPV és -MPPA RGB háttérvilágítású mérőeszközöket széleskörű funkciók és megjelenítési lehetőségek jellemzik. Kiviteltől függően az analóg jelmérési típusok (2 ×) 0/2–10 V és/vagy (2 ×) 0/4–20 mA DC támogatottak. A kiváló minőségű többszörös kijelzőn egyszerre akár négy paraméter is megjeleníthető, a küszöbértékek pedig egyedi színjelzésekkel láthatók el, amelyek aztán színes fényekkel vagy villogással hívják fel magukra a figyelmet. Az egyedi konfigurációhoz és a mérési adatok valós idejű továbbításához szükséges interfészválasztéknak köszönhetően a DPM72 mérőeszközök sokféleképpen használhatók, és az ipari alkalmazások széles körében alkalmasak. Folyamatos adatátvitel lehetséges USB-n vagy RS485-Modbuson, de vezeték nélkül is rádión keresztül (2,4 GHz-es mesh hálózat). A többfunkciós mérőeszközökre különösen nagy a kereslet a gép- és üzemi adatok távfelügyelete terén, különösen azért, mert DIN-sínes változatban is elérhetőek kijelző nélkül. Ezenkívül a modellek számláló funkcióval rendelkeznek adatmegőrzéssel. Ez azt jelenti, hogy üzemóra számlálók vagy időszámlálók a küszöbértékek túllépésére és alá esésére, valamint egyszeri impulzusszámlálás (MPP) vagy kettős impulzusszámlálás (MPPV) is megvalósítható.

Széleskörű testreszabhatóság

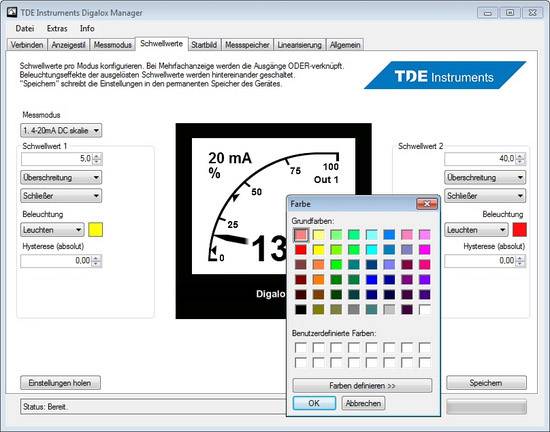

A „Digalox Manager”” konfigurációs szoftver segítségével a mérőeszközök egyenként is beállíthatók – lehetőség van például saját szövegek vagy ügyfélspecifikus kezdőkép feltöltésére. Az egyénileg beállítható küszöbértékek különböző színű figyelmeztetésekkel láthatók el, például a kijelző kéken világíthat vagy pirosan villoghat. A skála eltérítése és címkézése, a kijelző kialakítása és még sok más igény szerint állítható, csakúgy, mint a mért érték skálázása és linearizálása.

Grafikus kijelző.

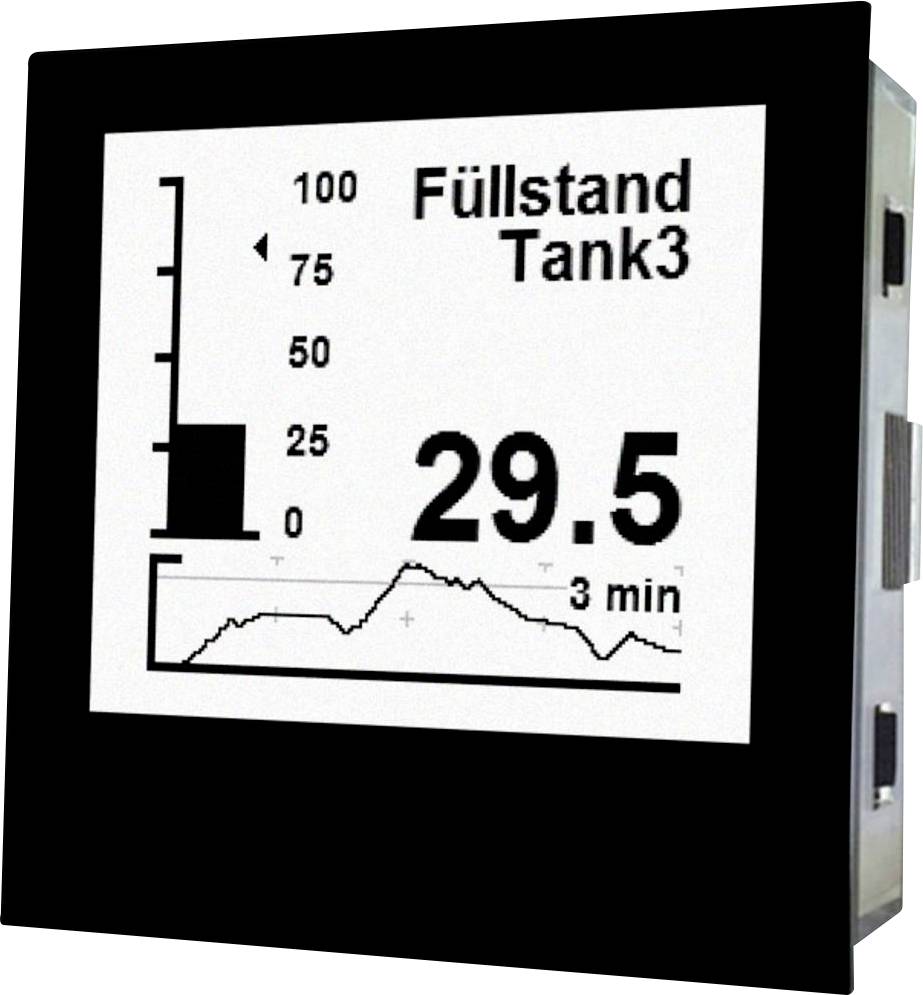

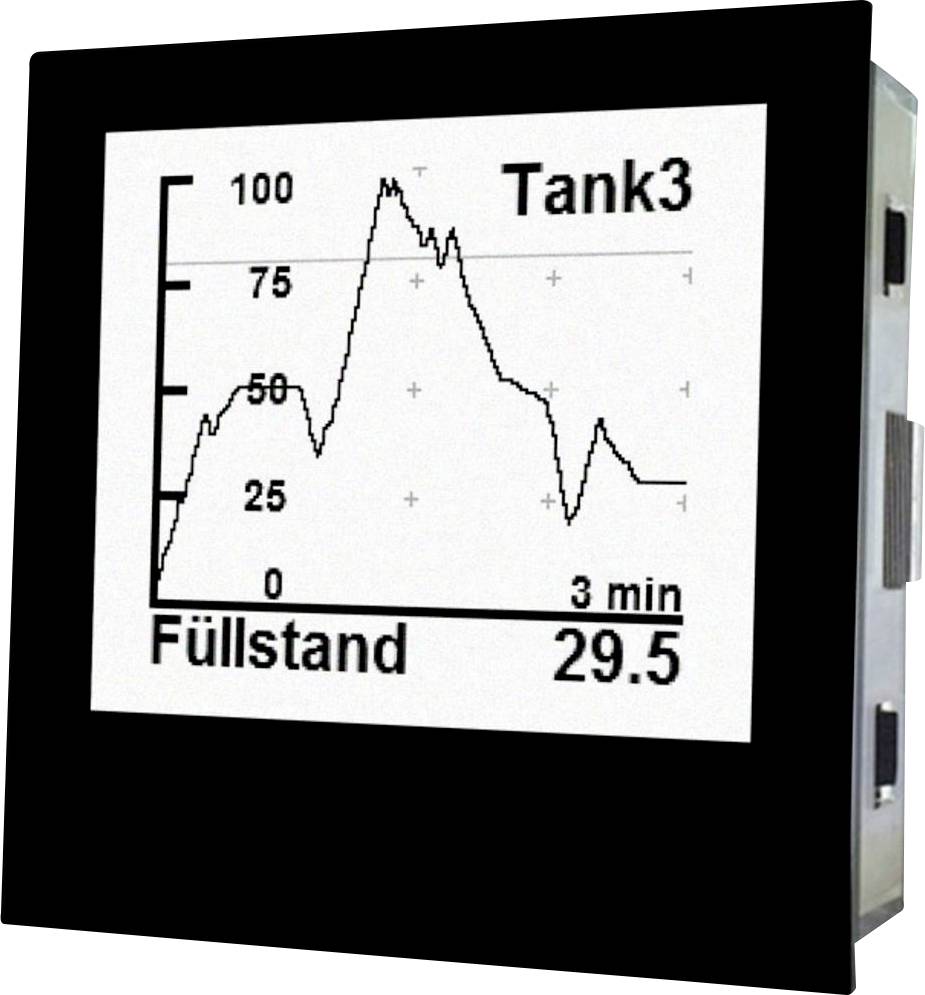

A kiváló minőségű grafikus kijelző 16 szürke árnyalattal és RGB háttérvilágítással akár négy paramétert is megjelenít egyidejűleg különböző megjelenítési módokban a dupla kijelzőn, például könnyen leolvasható mutatógrafikával, digitális kijelzőn vagy oszlopdiagramon keresztül. További lehetséges megjelenítési formák a népszerű kitöltési szint kijelző vagy a mért értékek időbeli megjelenítése.

Kapcsolókimenetek

A két galvanikusan leválasztott riasztási kimenet lehetővé teszi a riasztás indítását az egyedileg beállítható küszöbértékek elérésekor. A felhasználó figyelmét színes villogással vagy világítással lehet felhívni különleges eseményekre, mint például a maximális érték túllépésére.

Interfészek és mérési adatok rögzítése

A számos különböző interfésznek köszönhetően a DPM72 mérőeszközök szinte univerzálisan használhatók. A mért értékek galvanikusan leválasztott USB interfészen vagy RS485-Modbus protokollon keresztül, vagy vezeték nélkül XBEE rádiótechnológián keresztül (2,4 GHz mesh hálózat) továbbíthatók. Ez lehetővé teszi a régebbi vagy műszakilag elavult gépek problémamentes rendszerkorszerűsítését (utólagos felszerelését) anélkül, hogy cserélni kellene, ami költséges és időigényes.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Beépíthető mérőműszer jellemzők: Kettős skála, Konfigurálható egységek
• Beépítési magasság: 68 mm
• Beépítési szélesség: 68 mm
• Csatlakozók (építőelemek): USB
• Gyártói szín: Fekete
• Keret magasság: 7.2 cm
• Keret szélesség: 7.2 cm
• Kijelző (digitek): 9999
• Kijelző megvilágítás: RGB, kék, zöld , piros, fehér
• Kijelző technológia: LC
• Max. üzemi feszültség: 24 V DC/AC
• Méret, hossz: 59 mm
• Méret, magasság: 72 mm
• Méret, szélesség: 72 mm
• Mérő funkció: Feszültség DC, Áramerősség DC, Áramerőség
• Védelmi típus: IP65 (előlapi)
• Általános mérési tartomány (max.): 30 V, 10 V, 5 V, 20 mA
• Általános mérési tartomány (min.): -30 V, 0 V, 2 V, 0 mA, 4 mA
• Üzemi feszültség: 12 V DC/AC, 24 V DC/AC
• Üzemi feszültség (min.): 12 V DC/AC

Rendszerkövetelmények

• Windows Vista, 7 vagy 8 (.Net Framework 4)

Figyelem

• Micro USB kábel nem tartozék. A Digalox® Manager szoftver letölthető.
