TDE Instruments Digalox DPM72-MP Digitális beépíthető mérőműszer

Digalox DPM72-MP grafikus DIN multiméter 500V/10A AC/DC RGB kijelzővel és USB interfésszel

1 mérőbemenet ±500 V AC/DC, 10 - 500 Hz

1 mérőbemenet ±10 A AC/DC és 5 A AC áramváltókhoz, 10 - 500 Hz

16 szürke árnyalatú LCD grafikus kijelző, 192 × 160 pixel

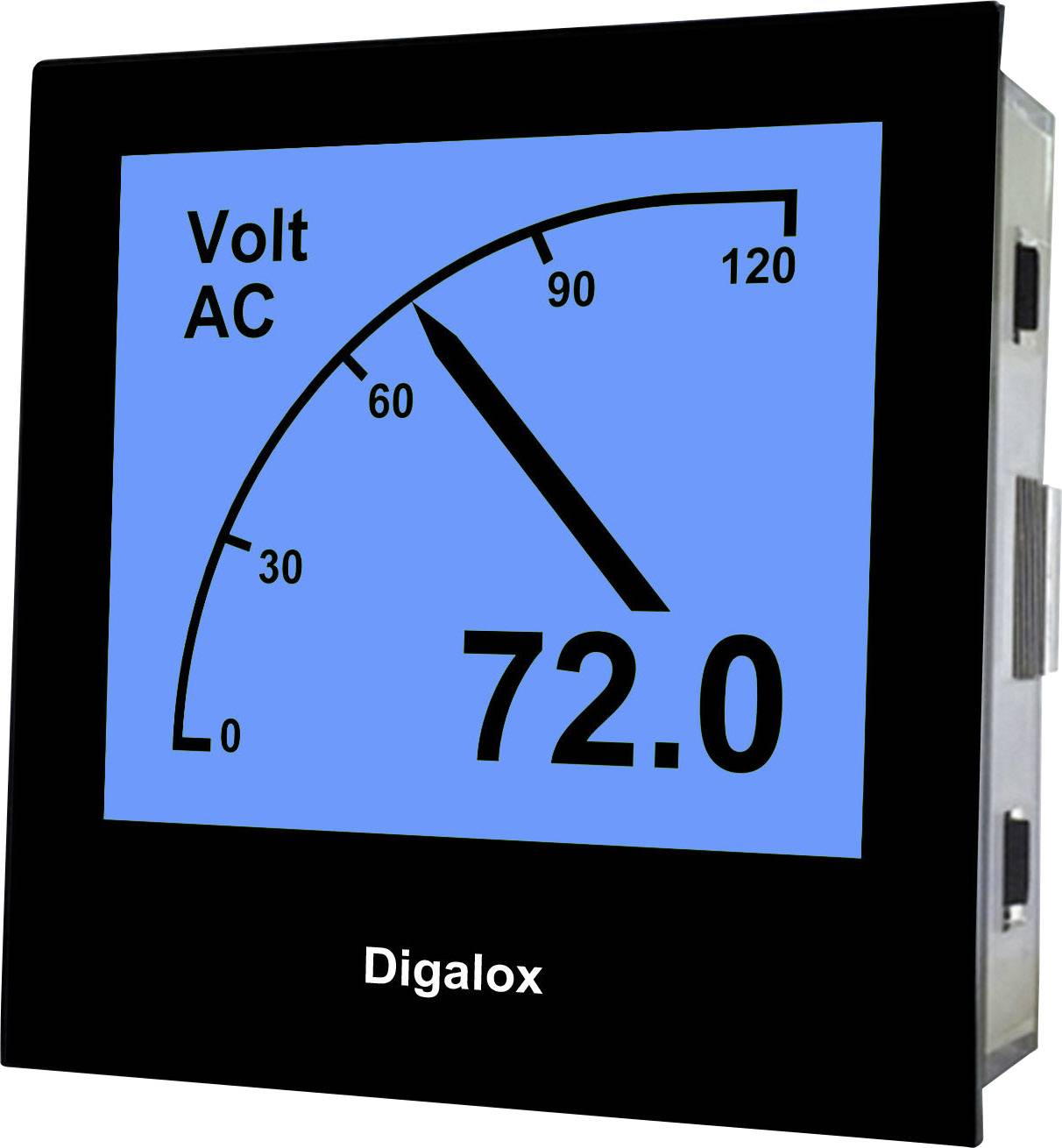

RGB háttérvilágítás

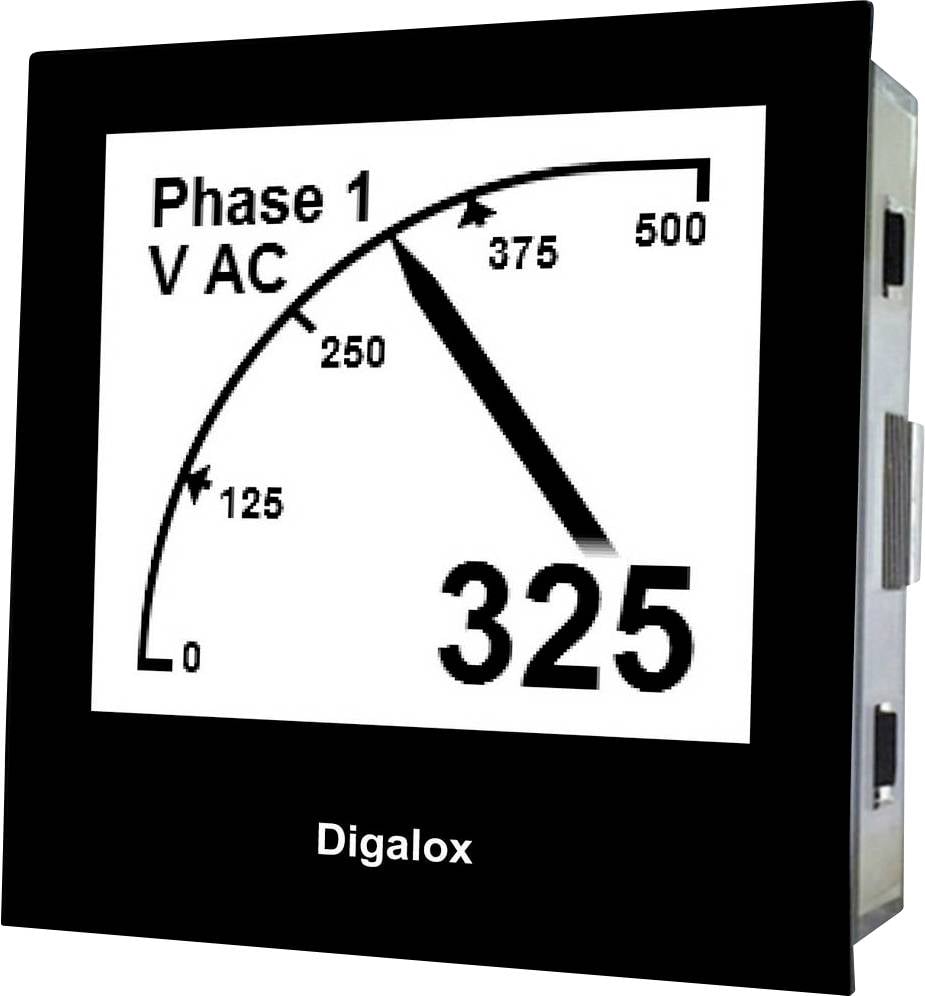

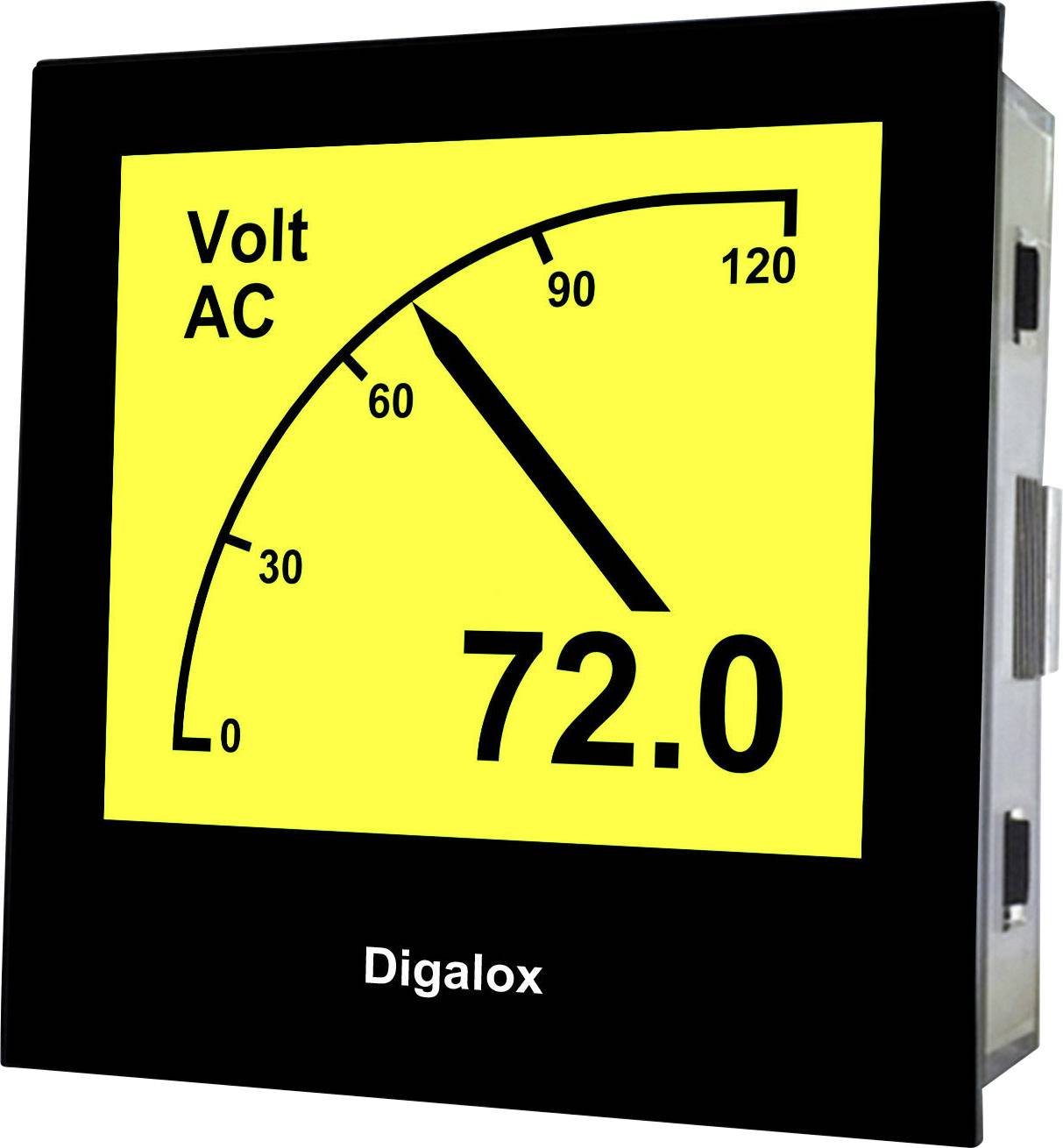

Mutatógrafika és digitális kijelző

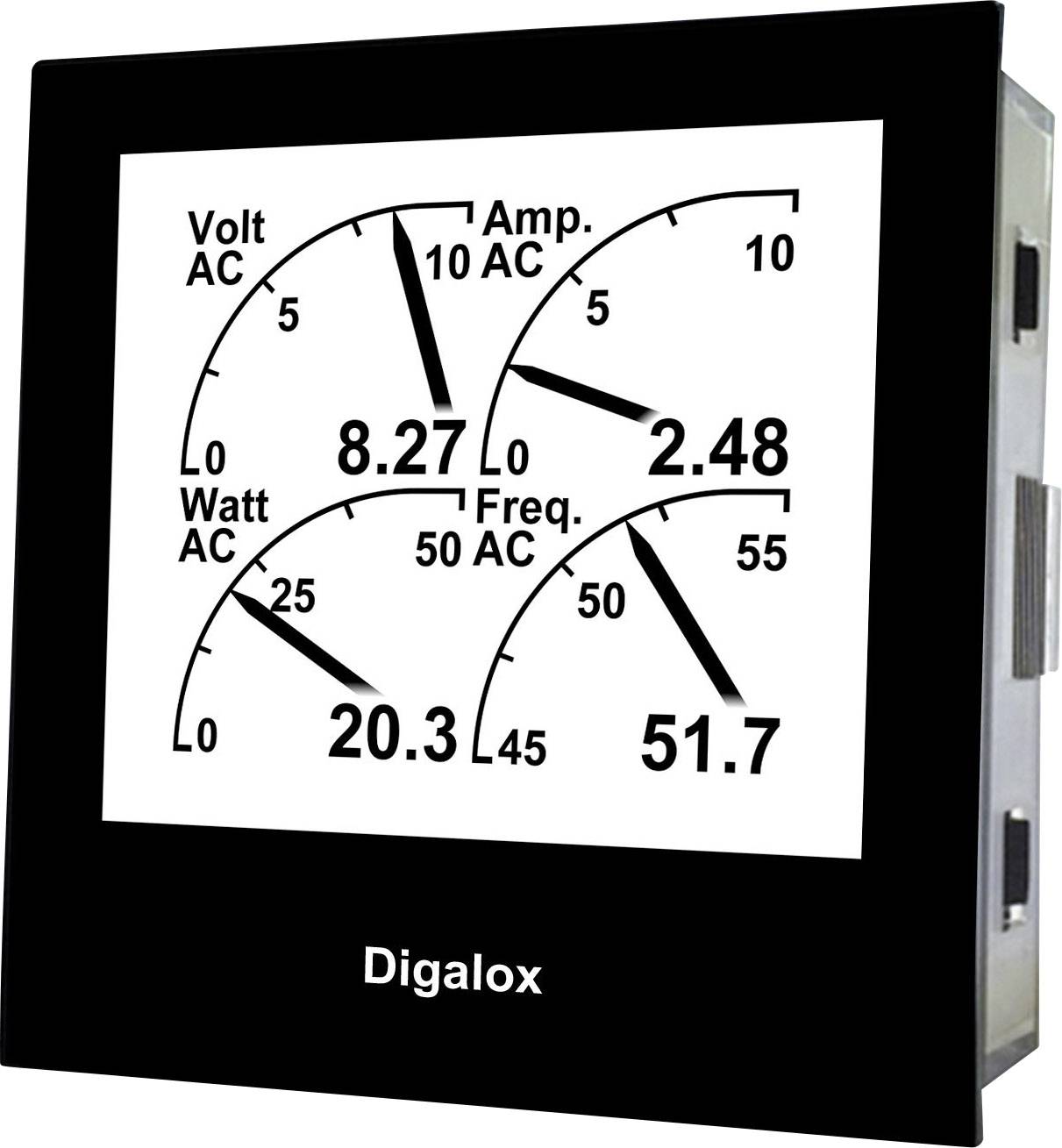

Max. 4 paraméter többféle kijelzése

Beállítható skálakitérés és feliratozás

Mért értékek rögzítése max. 14 napig

Riasztási kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve

Egyedi riasztás jelző megvilágító szín

Ügyfélre kialakított kezdő képernyő

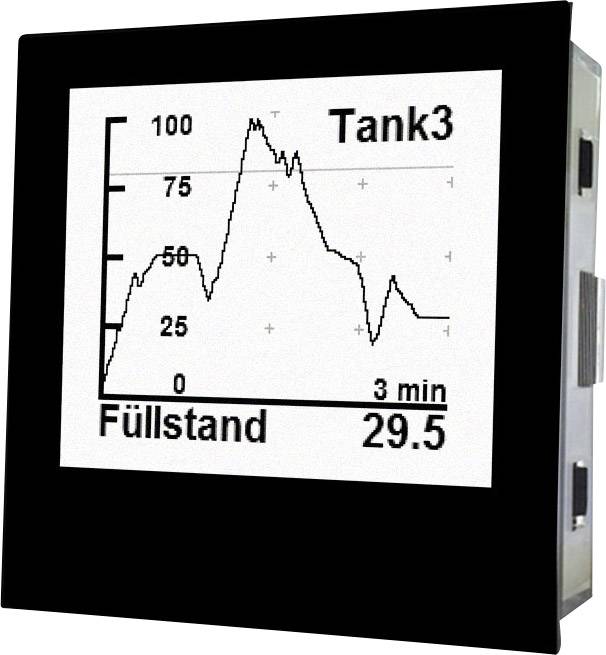

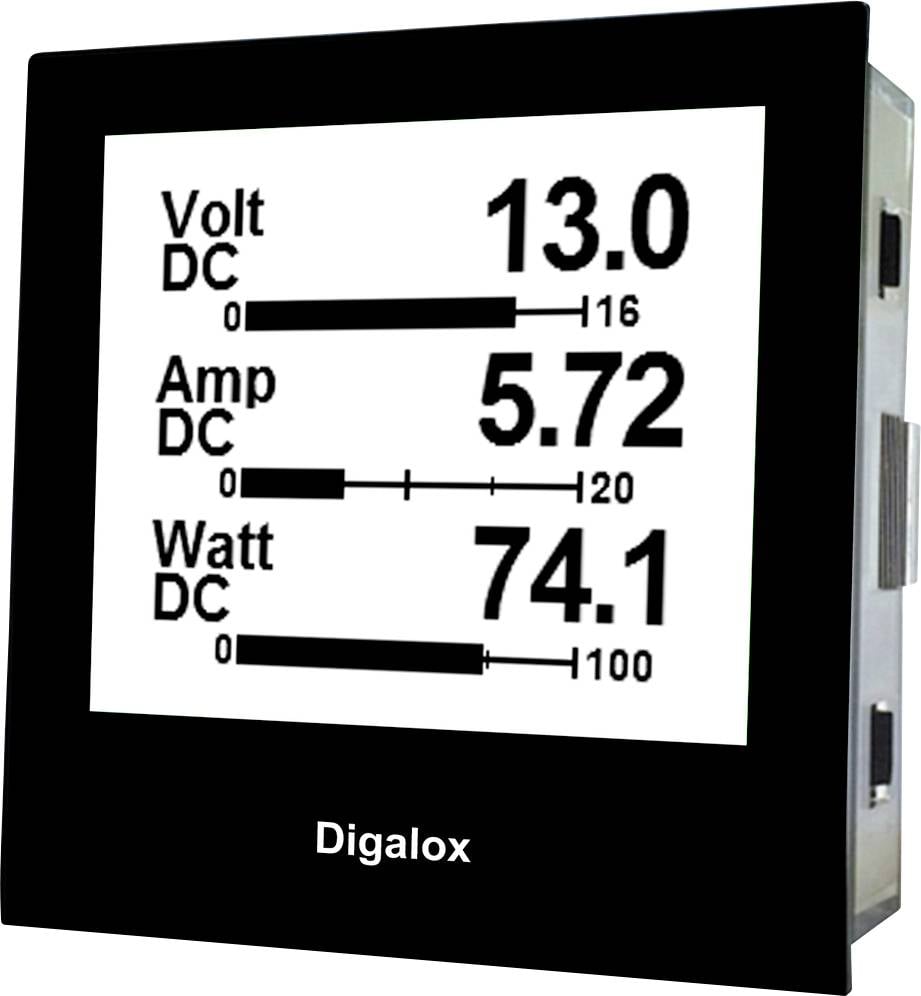

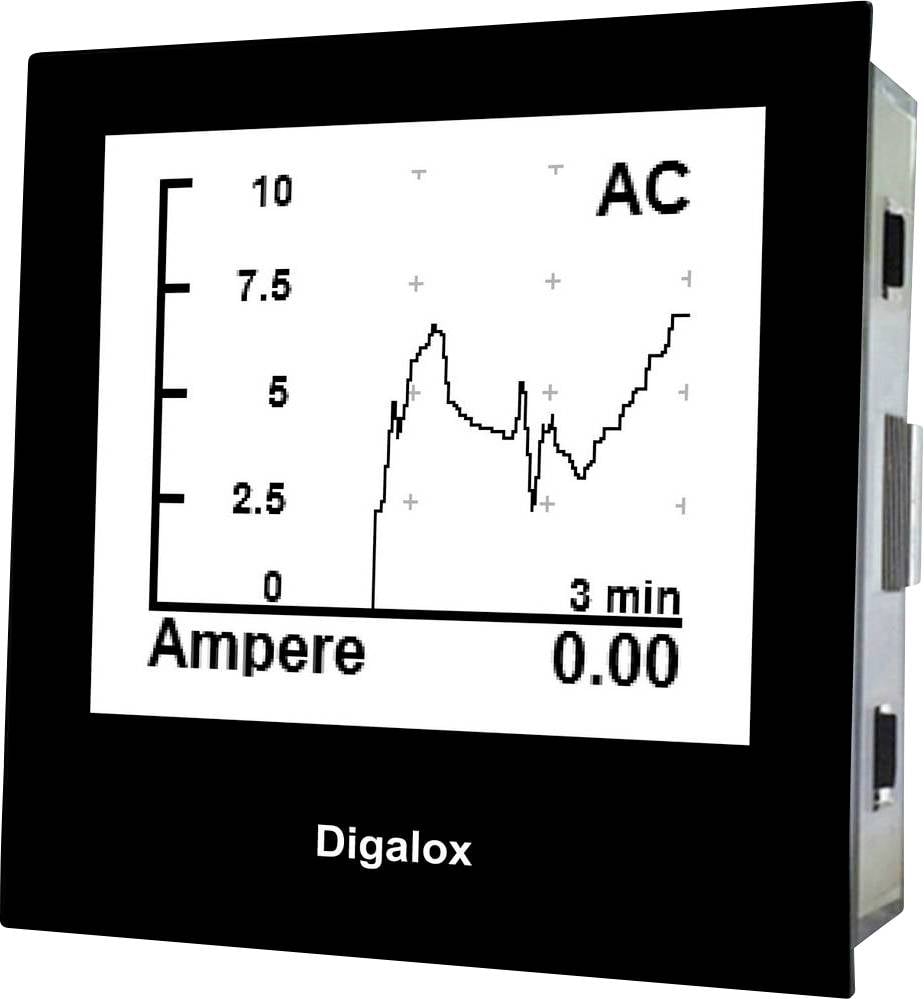

Különböző kijelző formátumok kaphatók, pl. tacho, oszlopgrafika, alakulás kijelző

Valósidejű mérési érték átvitel

Bimetál funkció (középérték alkotás)

USB-porttal

Tápellátás 12-24V AC/DC vagy USB-n keresztül, galvanikusan szigetelve

Mérési pontosság 1% valódi RMS

Számítógépes szoftver egyéni konfigurációkhoz beleértve a mérési adat rögzítést is

Ez a szöveg gépi fordítással készült.

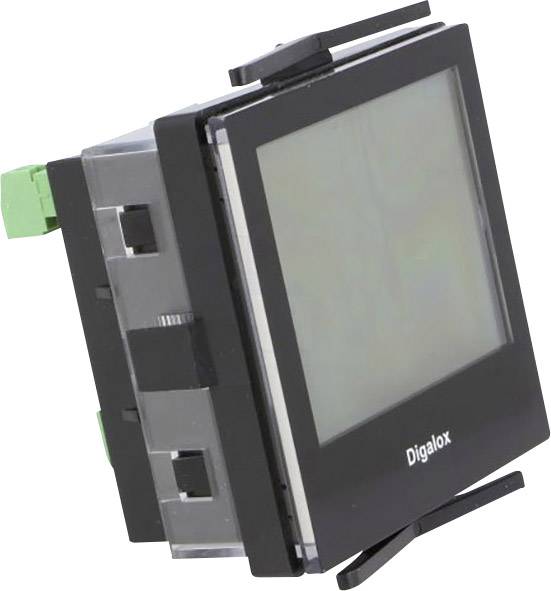

Innovatív, egyedi és többfunkciós: A DPM72-MP+ és DPM72-MPN+ elektromos változók mérőeszközeit széles körű funkciók és konfigurációs lehetőségek jellemzik. Az átfogó mérési típusok (volt AC/DC, áram AC/DC, frekvencia, teljesítmény, koszinusz phi) mérésére alkalmas mérőeszközök széleskörű funkciókkal vannak ellátva. Az eszközök egyedi konfigurációját és az összes mért érték valós idejű továbbítását a Modbus interfész garantálja. Ez azt jelenti, hogy a DPM72 mérőeszközök sokféleképpen használhatók, és sokféle ipari alkalmazást tesznek lehetővé. A többfunkciós mérőeszközök mindenekelőtt a gépi és üzemi adatok monitorozása területén keresettek, és alkalmasak az elavult rendszerek korszerűsítésére, mivel különösen alkalmasak utólagos felszerelésre. Ezenkívül a házon lévő megfelelő furatok segítségével DIN-sínekre, valamint más hátterekre is rögzíthetők.

Széles körű szoftver testreszabás

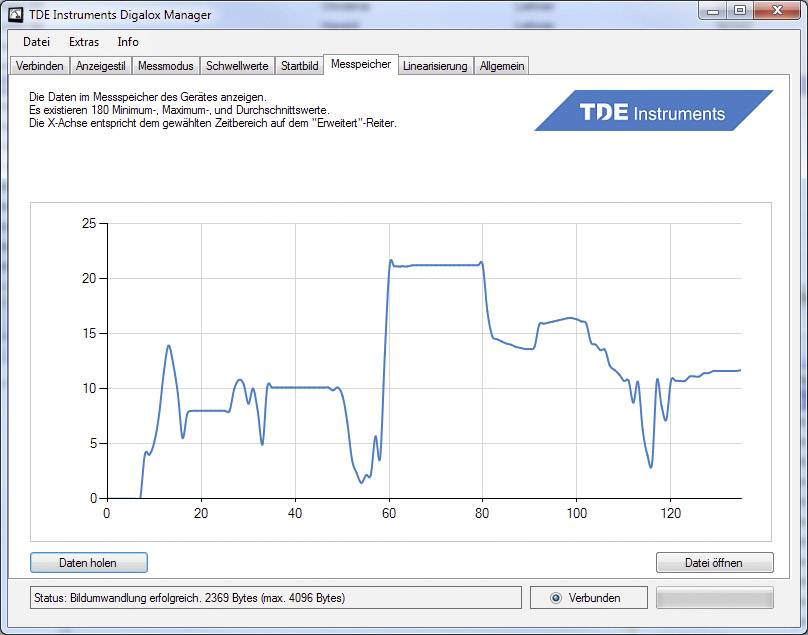

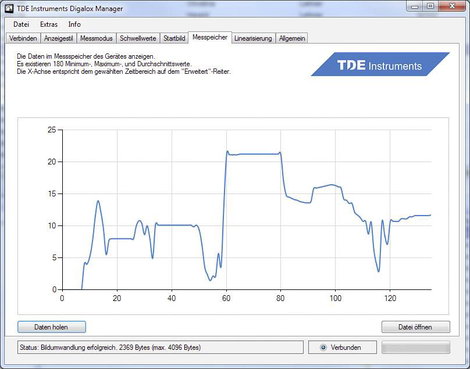

A mérőeszközök a „Digalox Manager” konfigurációs szoftver segítségével egyedileg is beállíthatók. A beállítást követően a DPM72 megbízhatóan és valós időben továbbítja a leolvasott adatokat. A szoftver lehetővé teszi a mért értékek kiolvasását a mérési memóriában, amely azután grafikusan kiértékelhető és CSV fájlként exportálható.

Kapcsolókimenetek

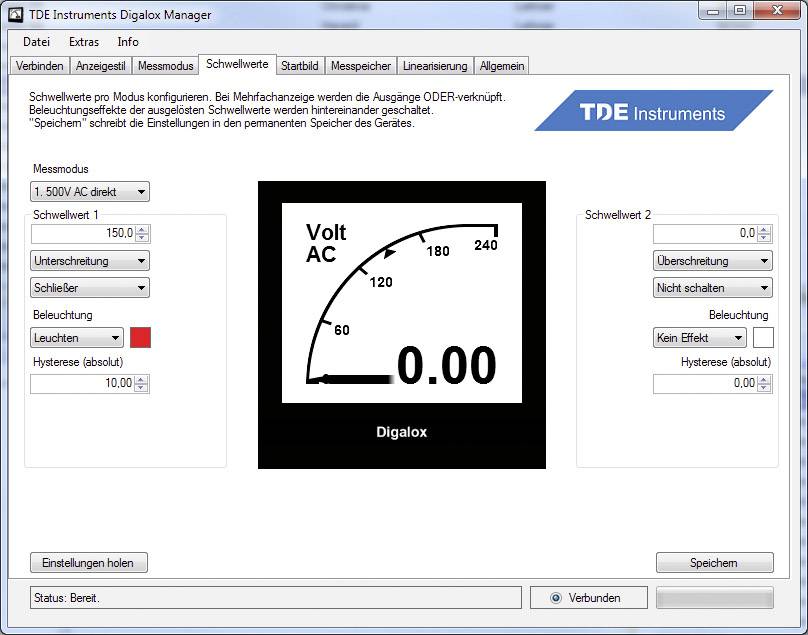

Két galvanikusan leválasztott riasztási kimenet teszi lehetővé a riasztás indítását és a be- és kikapcsolási folyamatok végrehajtását az egyedileg beállítható küszöbértékek elérésekor.

Modbus interfész

A DPM72 mérőeszközök RS485 Modbus interfésze lehetővé teszi mind a konfigurálást, mind az összes mért érték továbbítását. Az RS485 Modbus protokoll megfelel a kialakult ipari szabványnak, ami azt jelenti, hogy a Modbus interfésszel rendelkező DPM72 mérőeszközök univerzálisan kombinálhatók más gyártók meglévő Modbus eszközeivel. Ez mindenekelőtt lehetővé teszi a régebbi vagy műszakilag elavult gépek problémamentes rendszerkorszerűsítését (utólagos felszerelését) anélkül, hogy cserélni kellene, ami költséges és időigényes.

Ez a szöveg gépi fordítással készült.

Tartalom

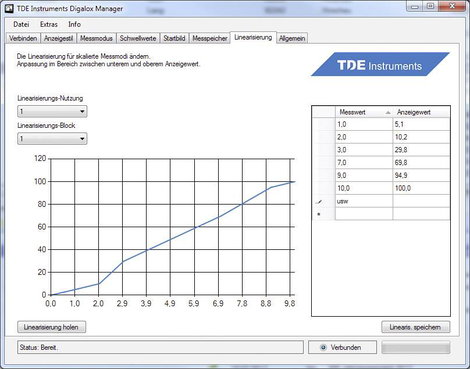

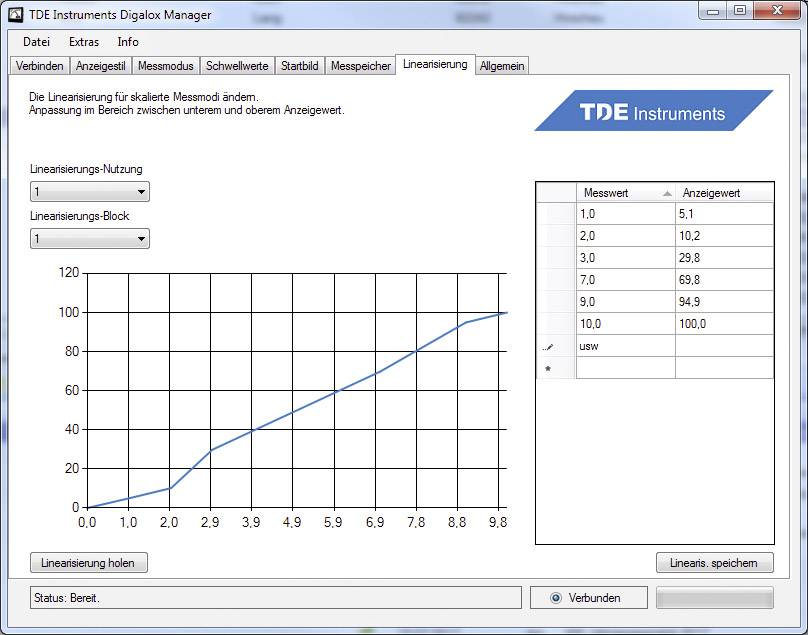

• Méretezési funkció · Automatikus tartomány · Bemenetek kapcsolása a mérési mód váltásához · Linearizációs funkció

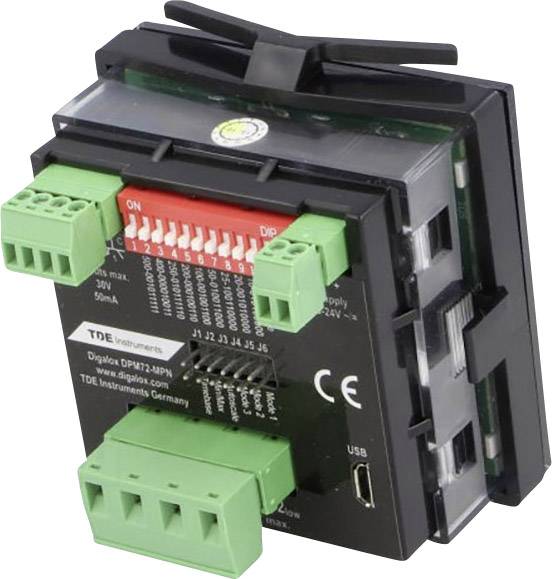

• Bimetál funkció (átlagolás) · Hiszterézis · 2 riasztási érték mérési paraméterenként · Min / max megszerzés · Valós idejű adatátvitel · Adatok rögzítése · 2 optocsatoló kapcsoló kimenet · Dugaszolható csatlakozási kapcsok · USB interfész

Műszaki adatok

• Beépíthető mérőműszer jellemzők: Kettős skála,#####konfigurierbare Einheiten
• Beépítési magasság: 68 mm
• Beépítési szélesség: 68 mm
• Csatlakozók: USB
• Keret magasság: 7.2 cm
• Keret szélesség: 7.2 cm
• Kijelző (digitek): 9999
• Kijelző megvilágítás: RGB,kék,zöld ,piros,fehér
• Kijelző technológia: LC
• Max. üzemi feszültség: 24 V DC/AC
• Méret, hossz: 59 mm
• Méret, magasság: 72 mm
• Méret, szélesség: 72 mm
• Mérő funkció: Frekvencia,Teljesítmény,Sebesség,Feszültség AC,Feszültség DC,Áramerőség,Áramerősség AC,Áramerősség DC,Cos Phi
• Szín: Fekete
• Súly: 160 g
• Védelmi típus: IP65 (előlapi)
• Általános mérési tartomány (max.): 500 V,10 A,1000 Hz
• Általános mérési tartomány (min.): -500 V,-10 A,10 Hz
• Üzemi feszültség: 12 V DC/AC,24 V DC/AC
• Üzemi feszültség (min.): 12 V DC/AC

Szállítás tartalma

• Digalox
• DPM72-MP,5 rövidzárlati hidak,Használati útmutató

Rendszerkövetelmények

• Windows 10 vagy újabb

Megjegyzés

• Micro USB kábel nem tartozék. A Digalox® Manager szoftver letölthető a gyártótól.
