Grafikus DIN mérőkészülék, RGB háttérvilágítás, 0 -500 V/AC, 10-500 Hz, 68 x 68 mm, TDE Instruments DPM72-MP Digalox

Digalox DPM72-MPN grafikus DIN mérőkészülék 500 V/60 mV DC-hez, többszörös kijelzővel és RGB háttérvilágítással

Grafikus kijelző 16 fokozat RGB háttérvilágítással · Mutatógrafika és digitális kijelző · Max. 4 paraméter többféle kijelzése · Árammérési tartomány 60 mV DC mellék ellenálláshoz · USB csatlakozó, galvanikusan szigetelt · Beállítható skálakitérés és feliratozás · Mért értékek rögzítése max. 14 napig · Riasztási kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve · Egyedi riasztás jelző megvilágító szín · Ügyfélre kialakított kezdő képernyő · Különböző kijelző formátumok kaphatók, pl. tacho, oszlopgrafika, alakulás kijelző · Valósidejű mérési érték átvitel · Bimetál funkció (középérték alkotás) · Tápellátás 10-30V AC/DC vagy USB-n keresztül, galvanikusan szigetelve · Mérési pontosság 1% valódi RMS · Számítógépes szoftver egyéni konfigurációkhoz beleértve a mérési adat rögzítést is

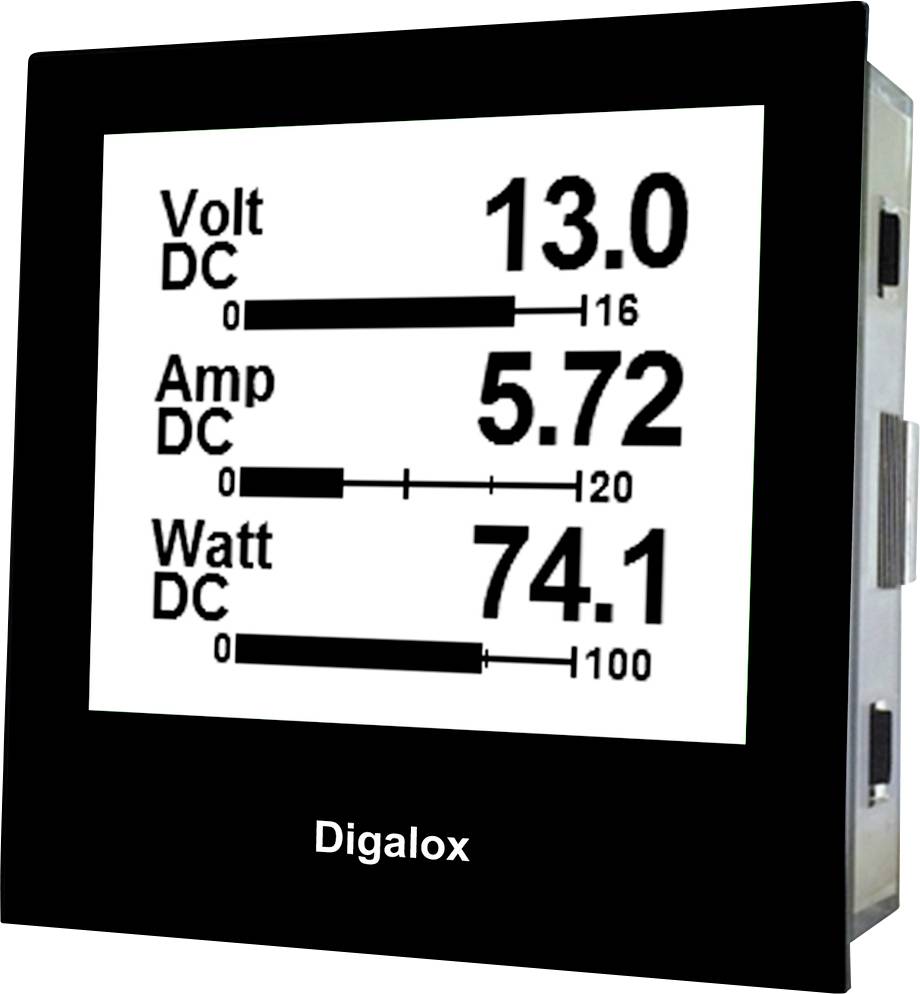

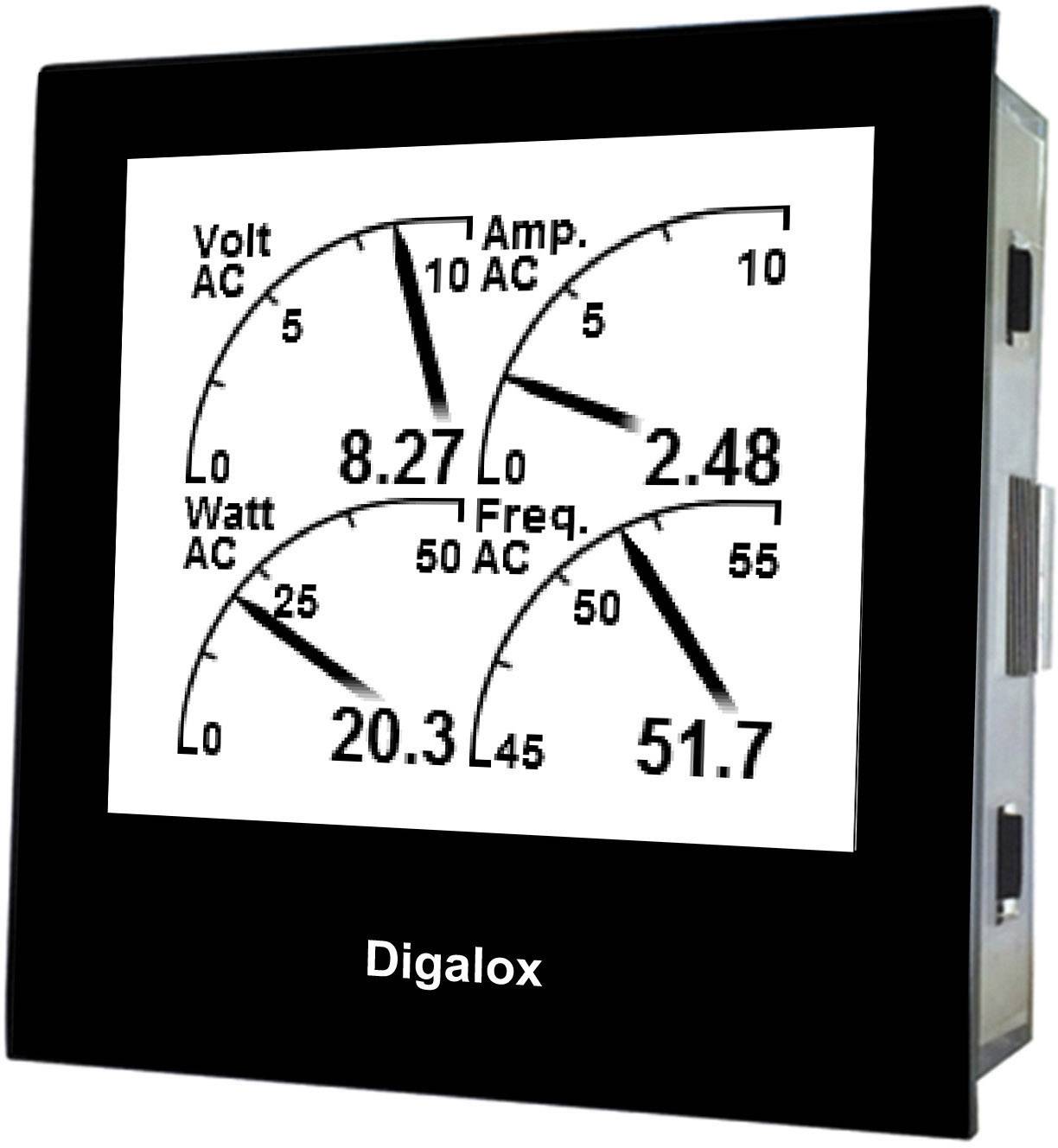

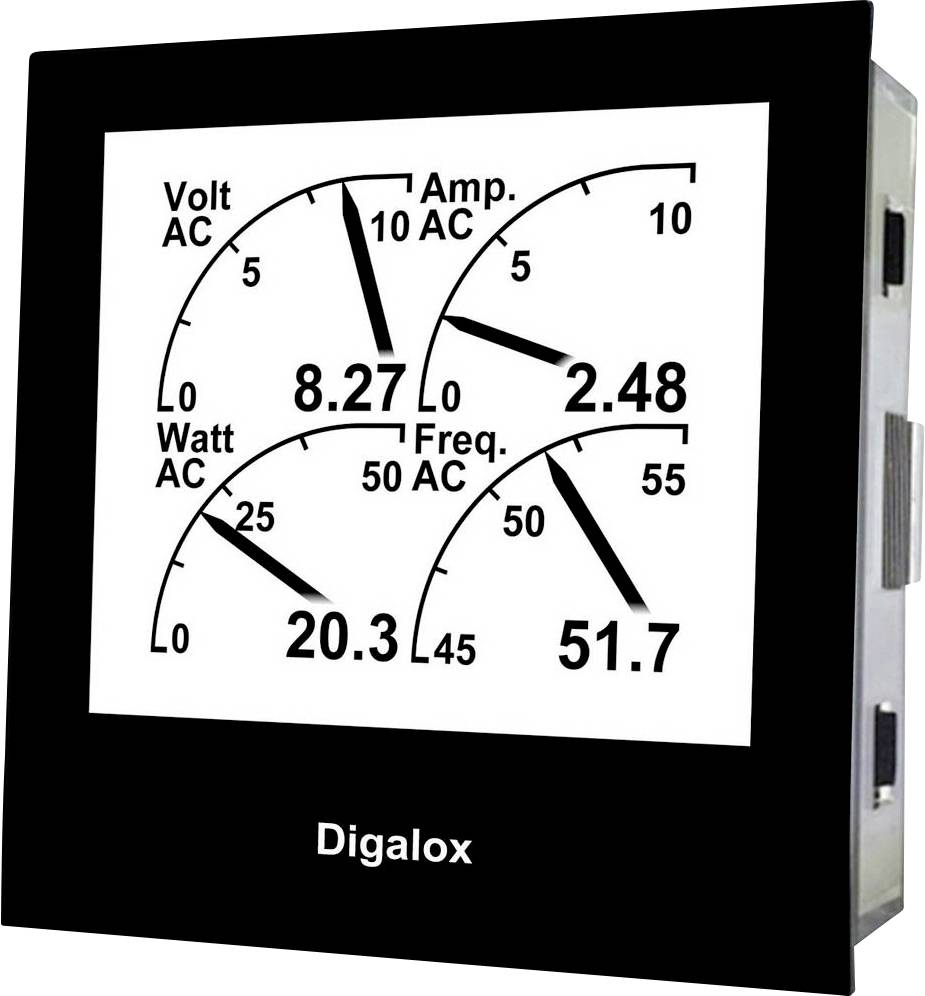

Grafikus mérőkészülék, egyesíti az analóg kijelző egyszerű leolvashatóságát egy digitális mérőkészülék pontosságával. Az RGB megvilágítású multi kijelzőn max. 4 paraméter egyidejűleg kijelezhető, a küszöbértékek egyedi szín-figyelmeztetéssel vannak ellátva. Az átfogó mérési módokat (Volt AC/DC, áram AC/DC külső mellékellenálláson keresztül, frekvencia, teljesítmény, cosinus fi) támogatja. A készülék működés közben az egyes mérési funkciók között kapcsolási érintkezővel átkapcsolható. Maximálisan 4 paraméter min.- és max. értékei kerülnek megjelenítésre, és jumperrel vagy külső kapcsolóval aktiválhatók és visszaállíthatók. A készülék egy paraméter mért értékeit 3 perctől 14 nap időtartamig megőrzi és kijelzi. Az időtartomány, valamint a mérési értékek grafikus megjelenítése külső kapcsolóval átkapcsolható. A hozzátartozó USB-s konfigurációs szoftverrel a következő paraméterek konfigurálhatók: skálaütközés, skála feliratozás, kijelzés dizájn (mutató, tacho, oszlopgrafika stb.), startgrafika, megvilágítás színe, a riasztások küszöbértékei, színnel való figyelmeztetés küszöbértékenként, (világítás vagy villogás), hiszterézis stb. A szoftverrel a mért értékek a mérési memóriában kiolvashatók, valamint egy folyamatos mérési adat átvitel max. 4 paraméterről aktiválható. A mért értékek a szoftveren belül grafikusan kiértékelhetők, és CSV fájlként exportálhatók.

Jellemzők

• USB csatlakozó felület, galvanikusan szigetelt riasztó kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve
• PC szoftver egyedi konfigurációhoz és mérési adat rögzítéshez, vele szállítva

Műszaki adatok

• Beépíthető műszer típus: Digitális beépíthető mérőműszer
• Beépítési magasság: 68 mm
• Beépítési méret: 68 x 68 mm mm
• Beépítési szélesség: 68 mm
• Csatlakozók: USB
• Gyártói szám: DPM72-MP
• Kijelző: LC grafikus kijelző, 192x160 pixel

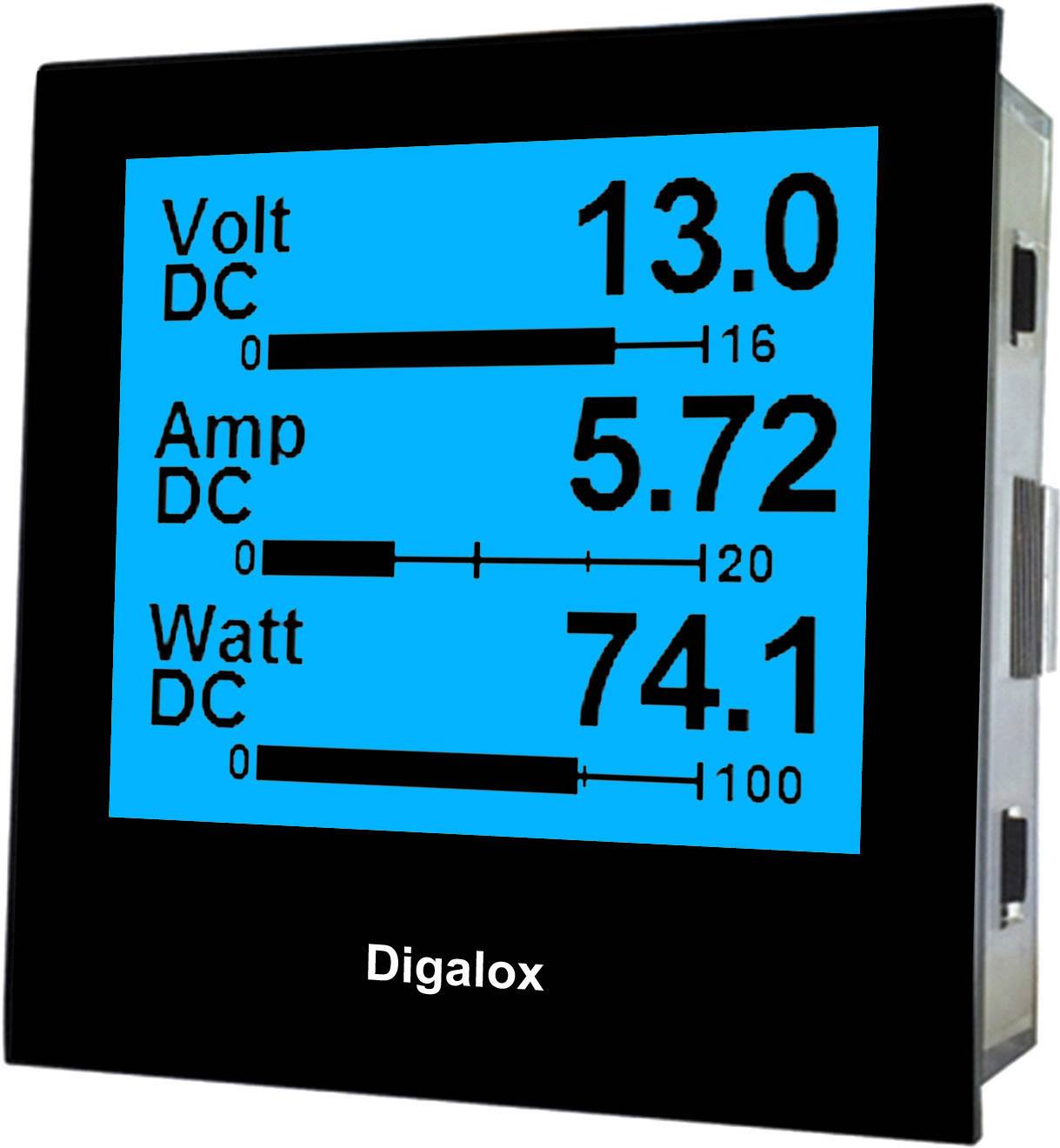

• Kijelző megvilágítás: kék,sárga,zöld ,RGB,piros
• Kijelző technológia: LC
• Méret, hossz: 50 mm
• Méret, magasság: 72 mm
• Méret, szélesség: 72 mm
• Mérési tartomány: Feszültség: AC 0 -500 VÁram: +-60 mVFrekvencia: 10-500 Hz
• Szín: Fekete
• Súly: 180 g
• További műszaki adatok: Galvanikusan szigetelve
• Feszültségmérési tartomány: AC 0-500V, DC +/- 500 V
• Feszültség pontosság: 1%
• Árammérési tartomány: +-60 mV külső sönthöz
• Áram pontosság: 1%
• Frekvencia mérési tartomány: 10 - 500 Hz
• Frekvencia pontosság: 0,1 Hz

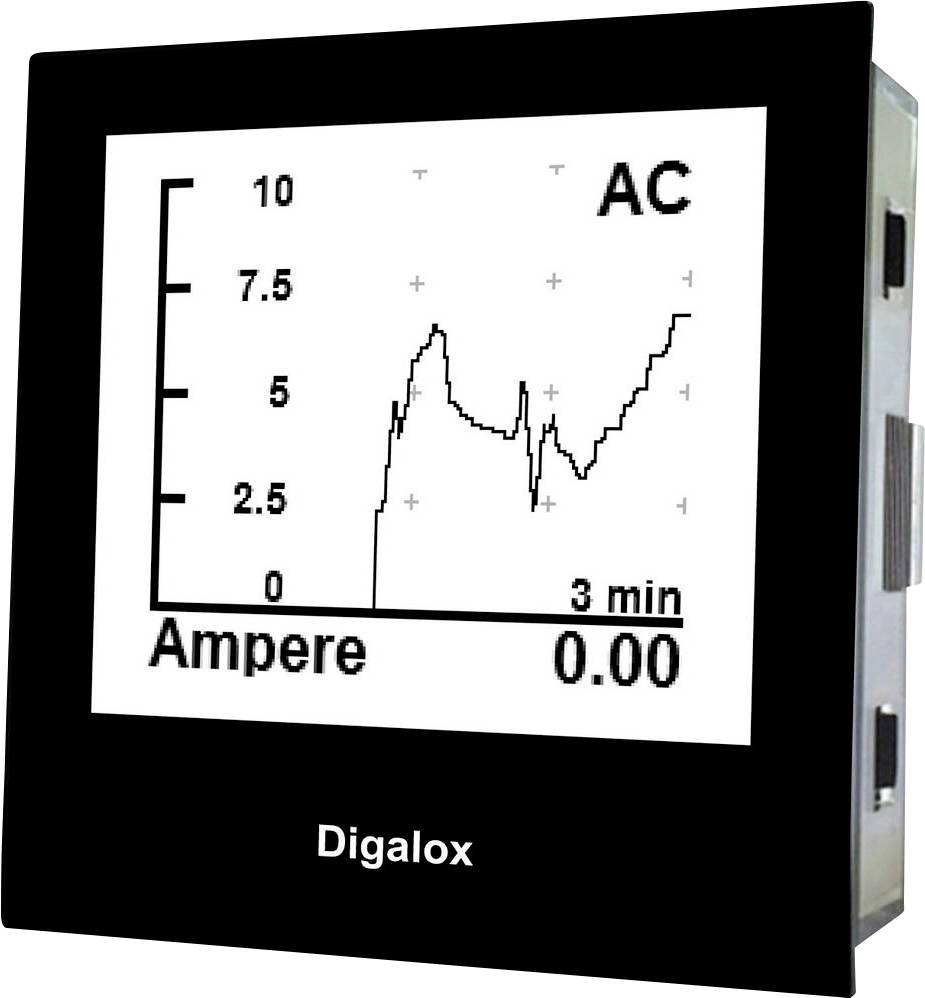

• Mért érték rögzítés: 3 perctől 14 napig
• Riasztás kimenetek: 2 db optocsatoló kapcsolókimenet max. 30 V/DC, 50 mA
• Üzemelési hőmérséklet: 0°C ... +50°C
• Tárolási hőmérséklet: -20°C-tól +70°C-ig
• Előlap: 72 mm x 72 mm
• Rögzítési mód: szerelőkapocs
• Tápellátás: 10-24 V AC/DC vagy USB-n keresztül
• Védelmi típus: IP65

Rendszerkövetelmények

• Windows Vista, 7 vagy 8 (.Net Framework 4)
