Grafikus DIN mérőműszer mellékellenálláshoz és analóg jelekhez, USB csatlakozó, TDE Instruments Digalox DPM72-PP

Grafikus DIN mérőműszer mellékellenálláshoz és analóg jelekhez, USB csatlakozóval, TDE Instruments Digalox DPM72-PP

Grafikus kijelző 16 szürkeárnyalattal, fehér háttérvilágítással

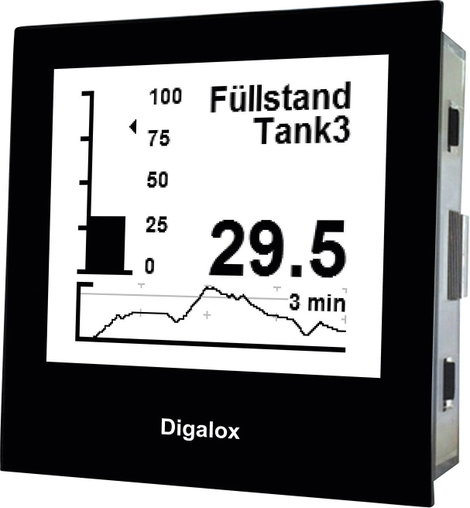

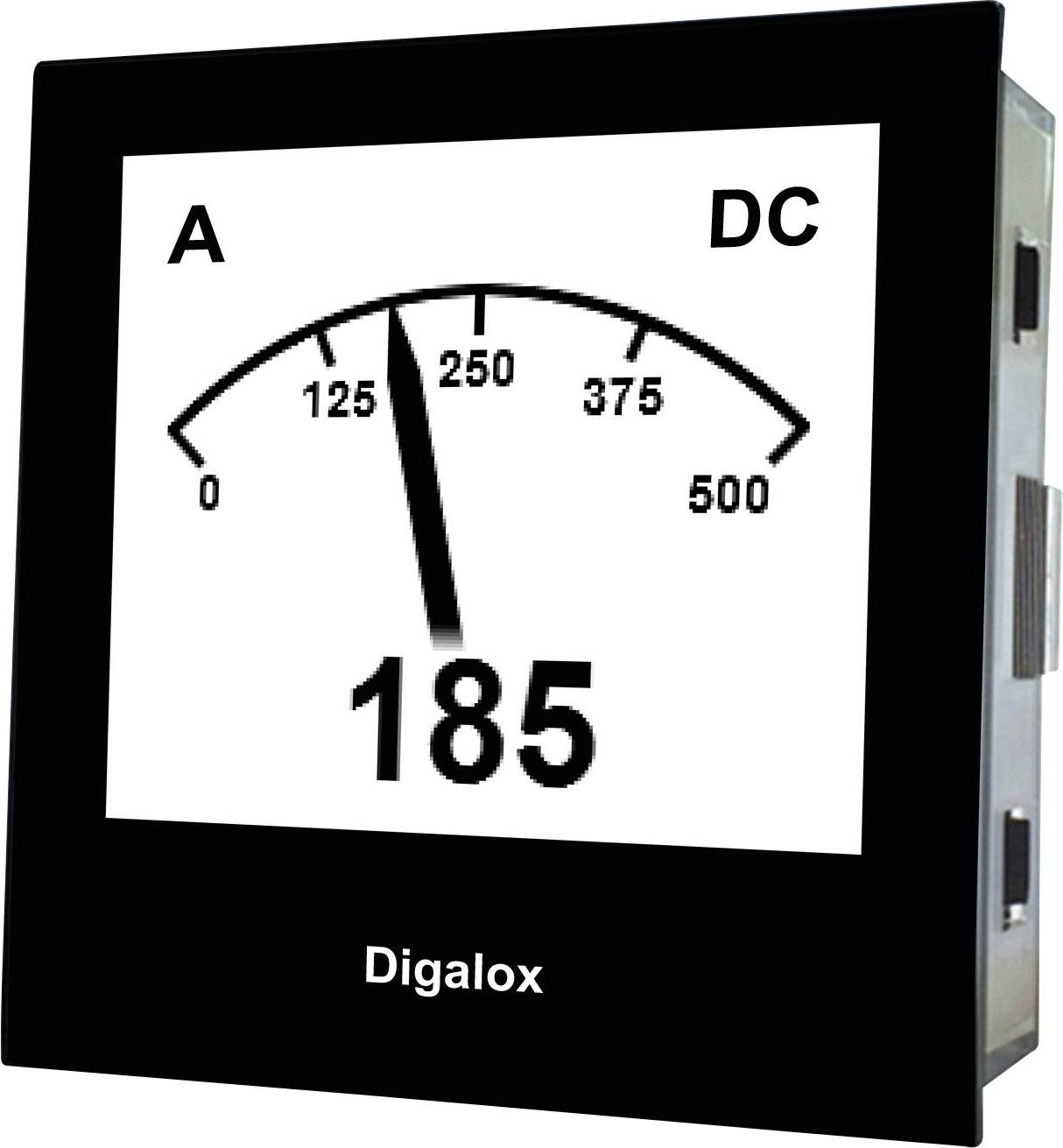

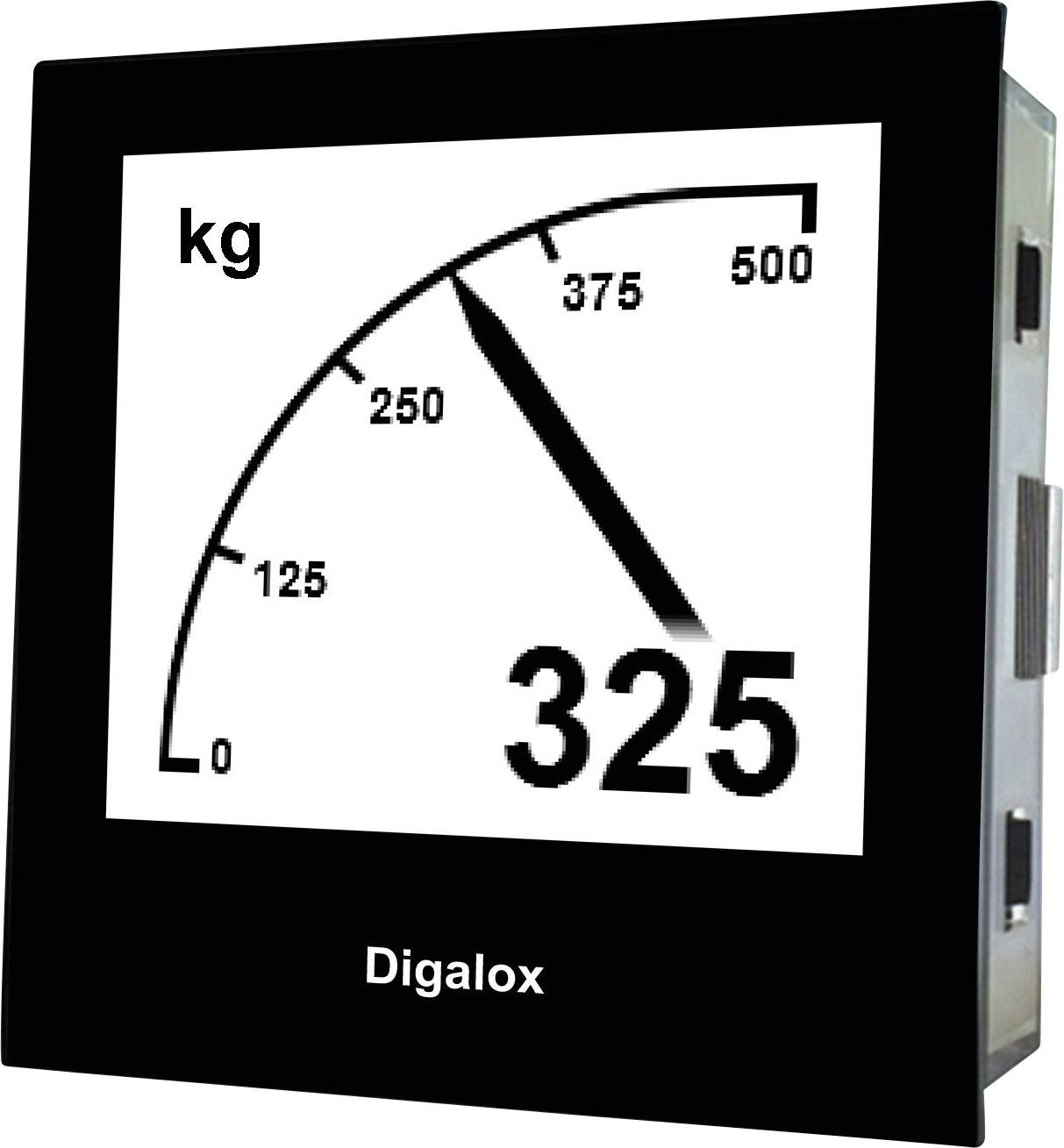

Mutatós grafika és digitális kijelzés

USB csatlakozó

Beállítható skálabeosztás és -feliratozás

Mért értékek rögzítése max. 72 órán keresztül

Riasztó kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve

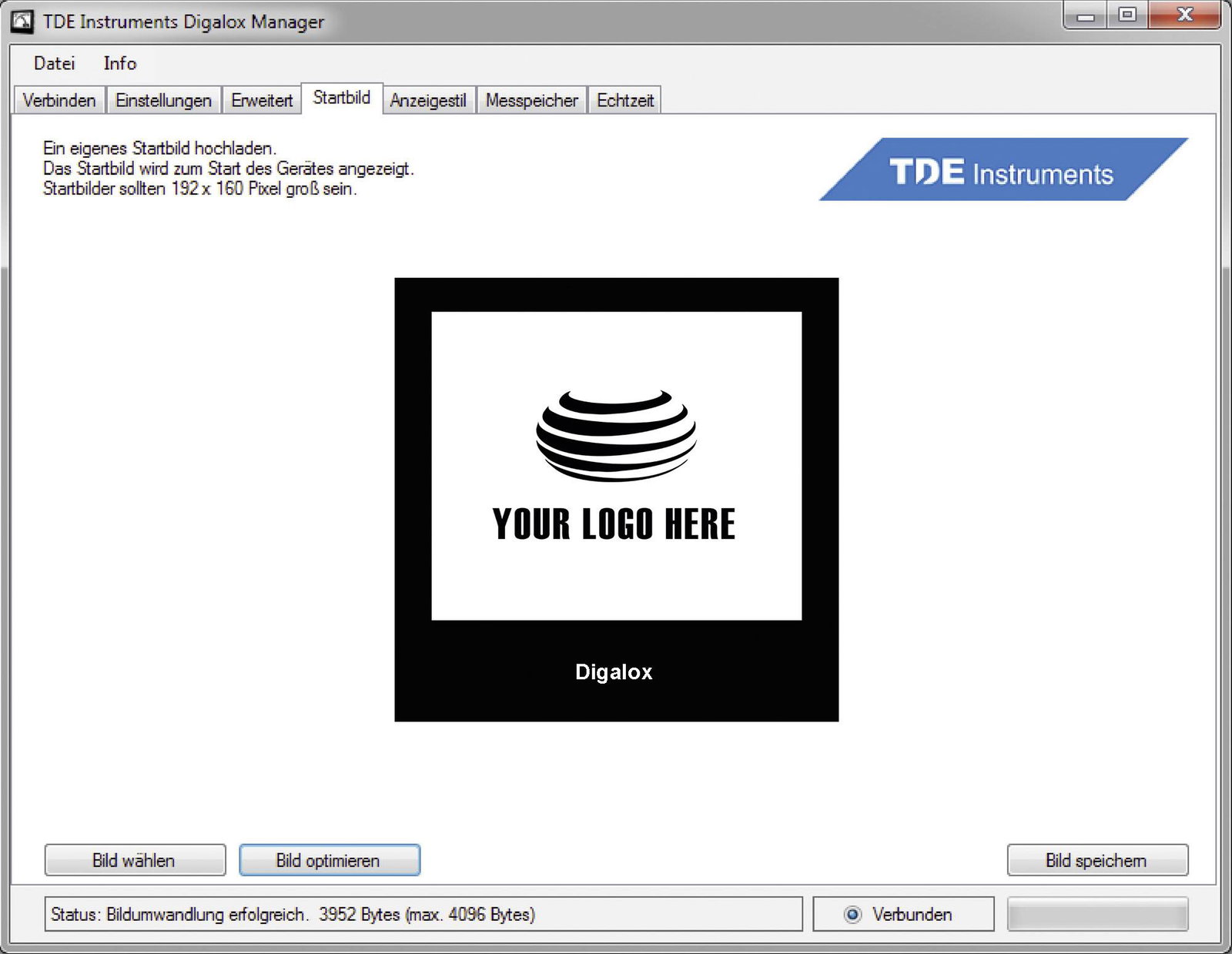

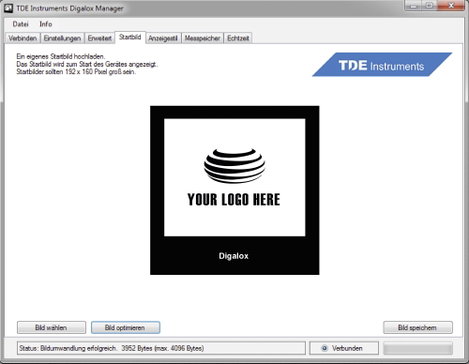

Ügyfélre kialakított kezdőképernyő

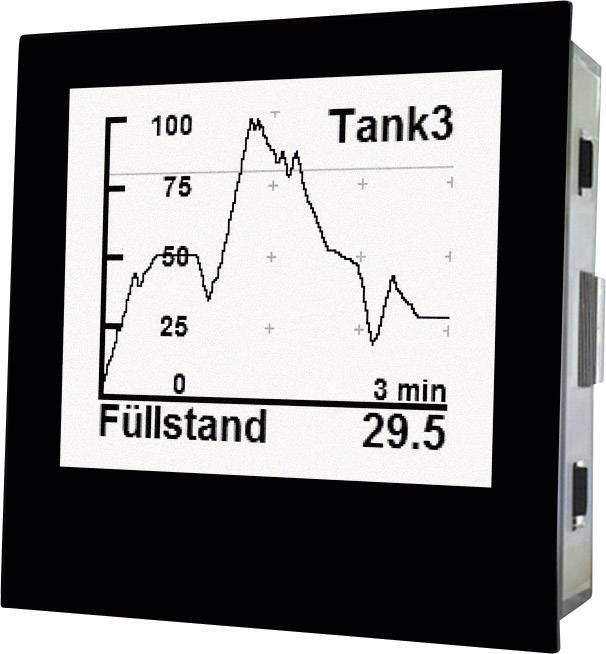

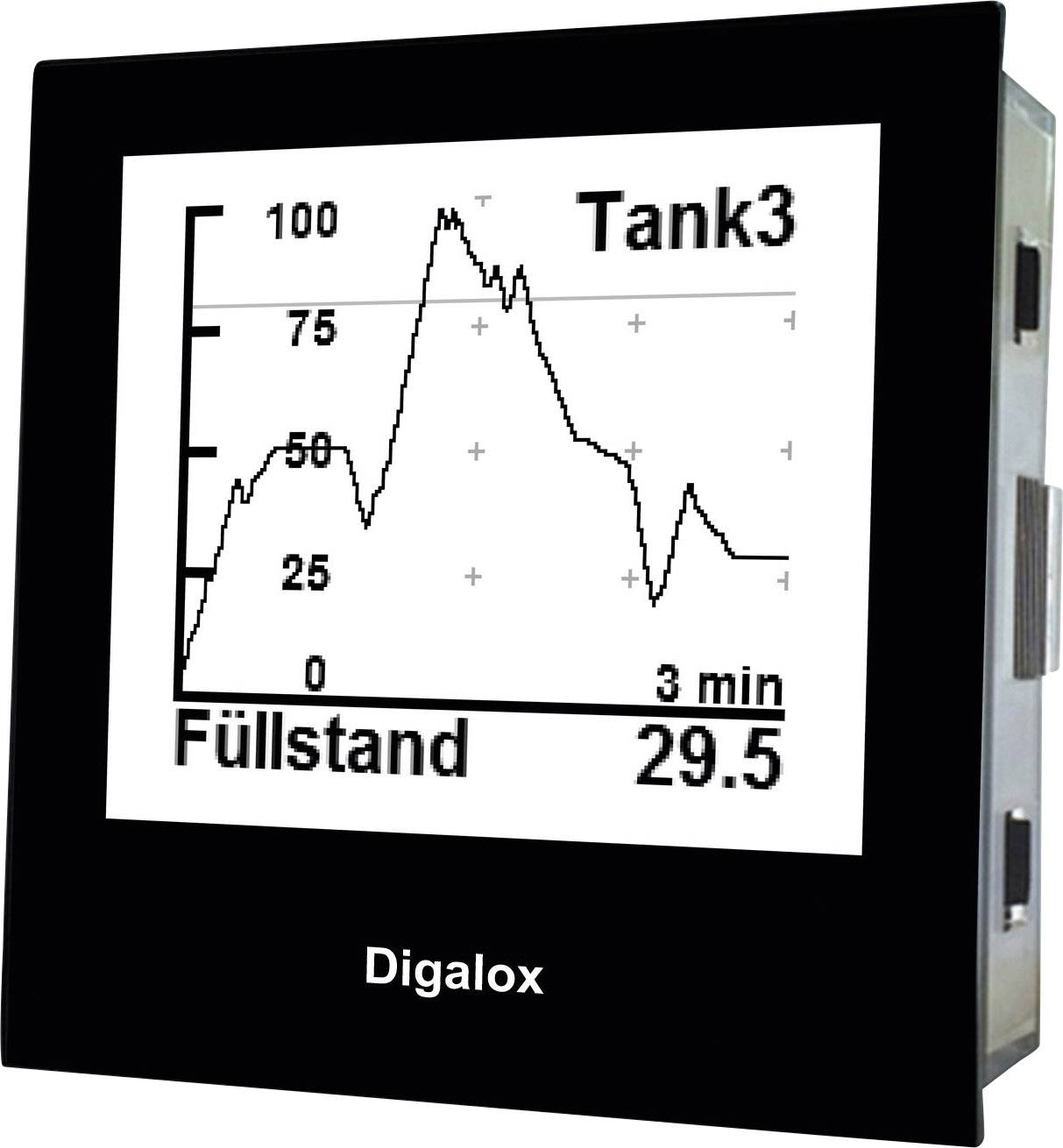

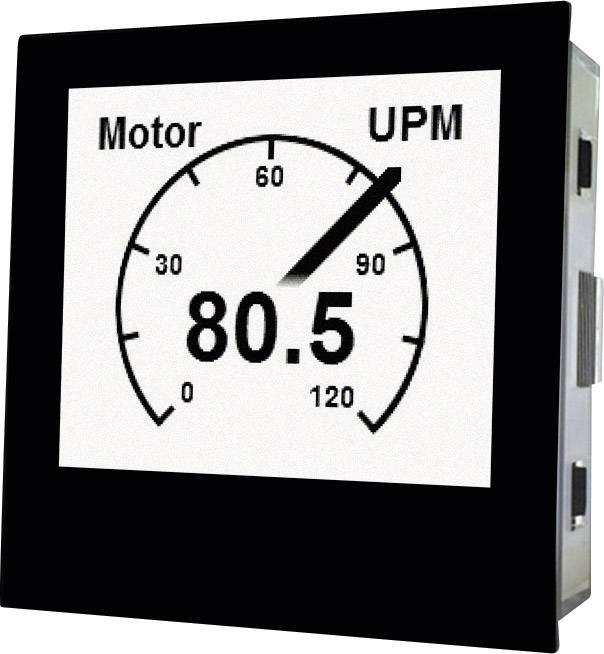

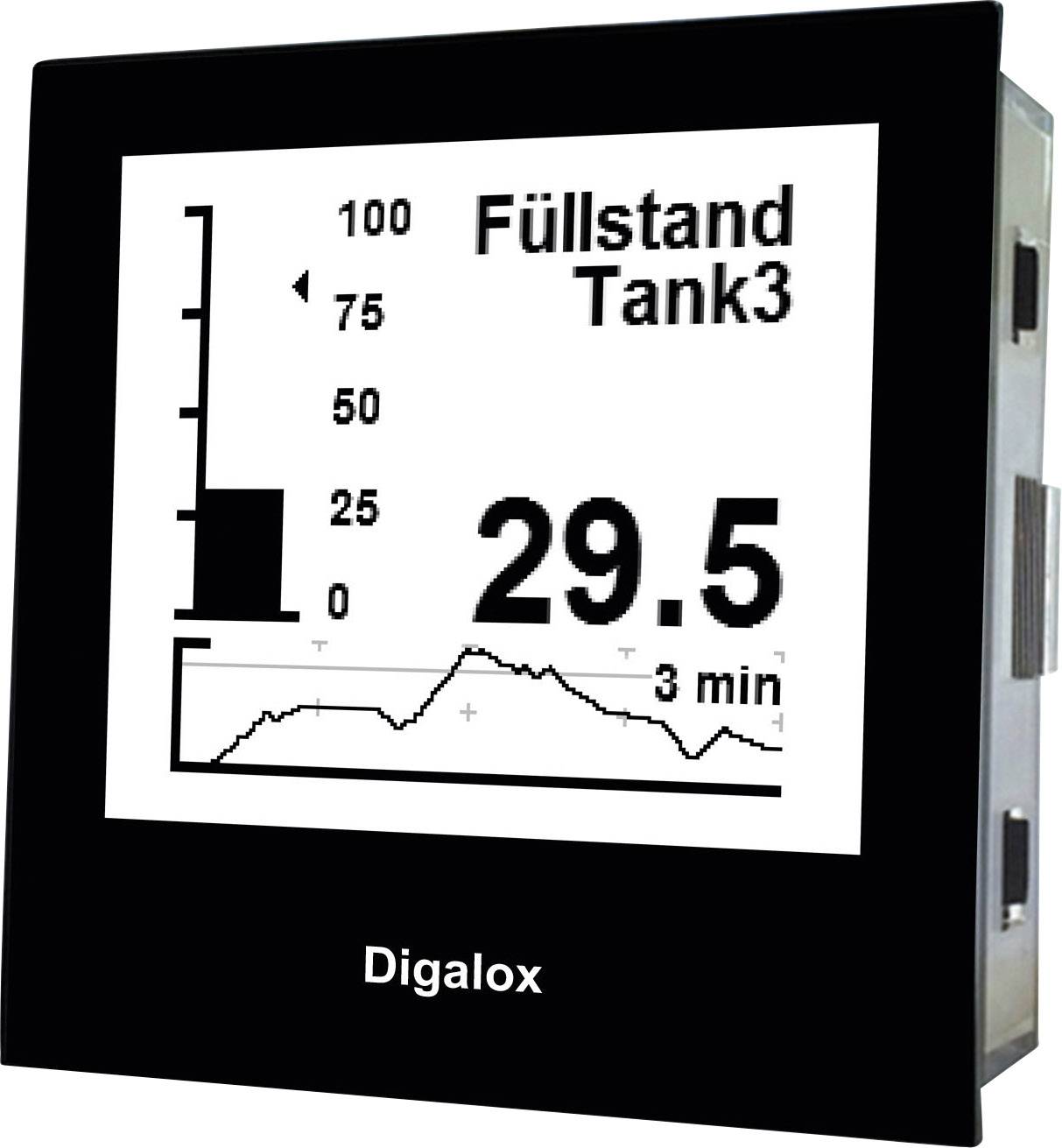

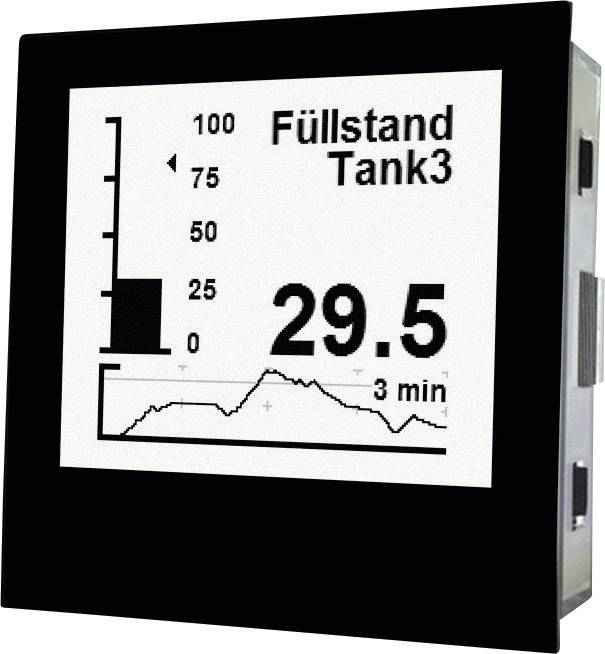

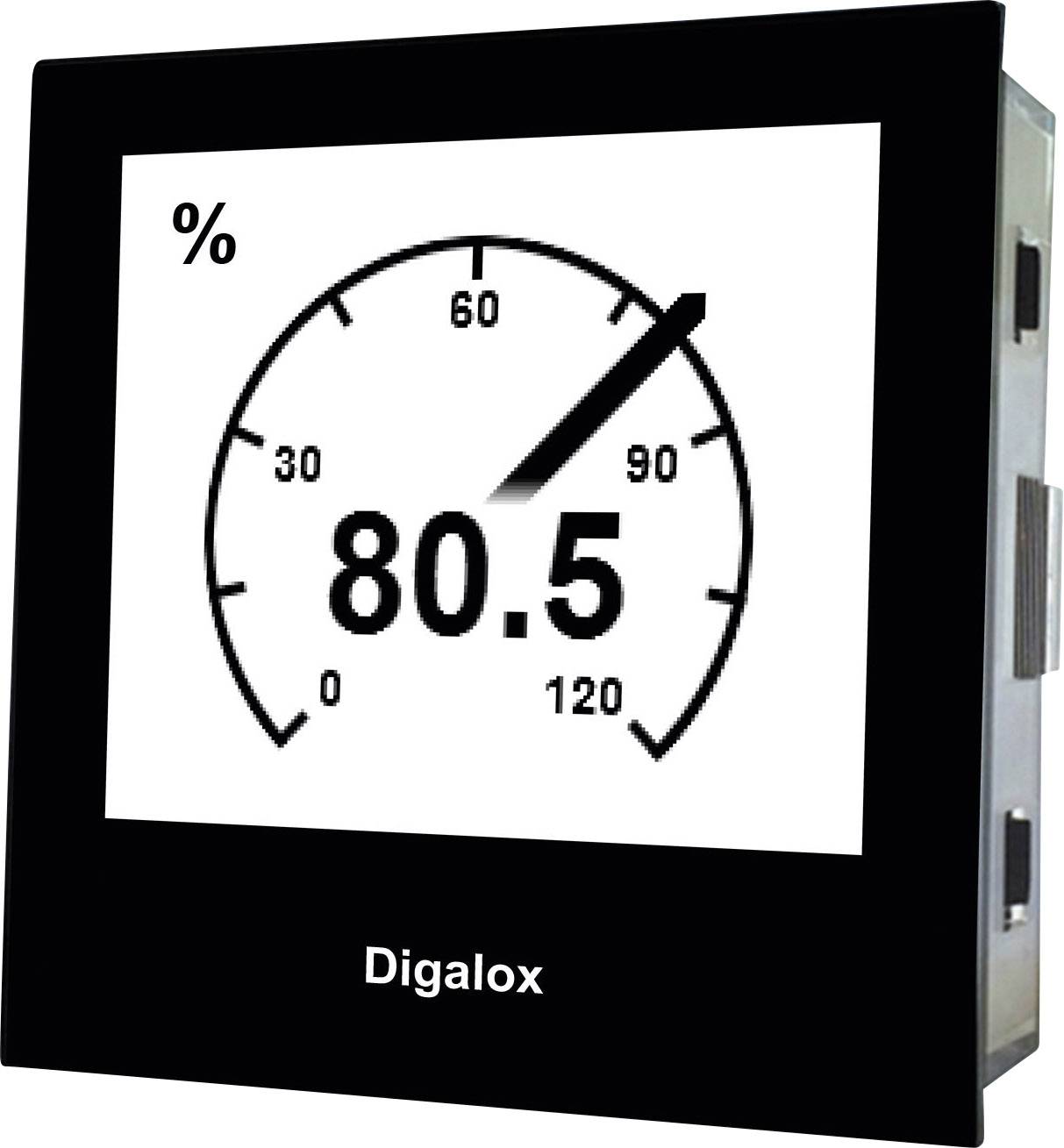

Különböző kijelzés formátumok állnak rendelkezésre, pl. tacho, oszlopgrafikon, alakulás jelzés

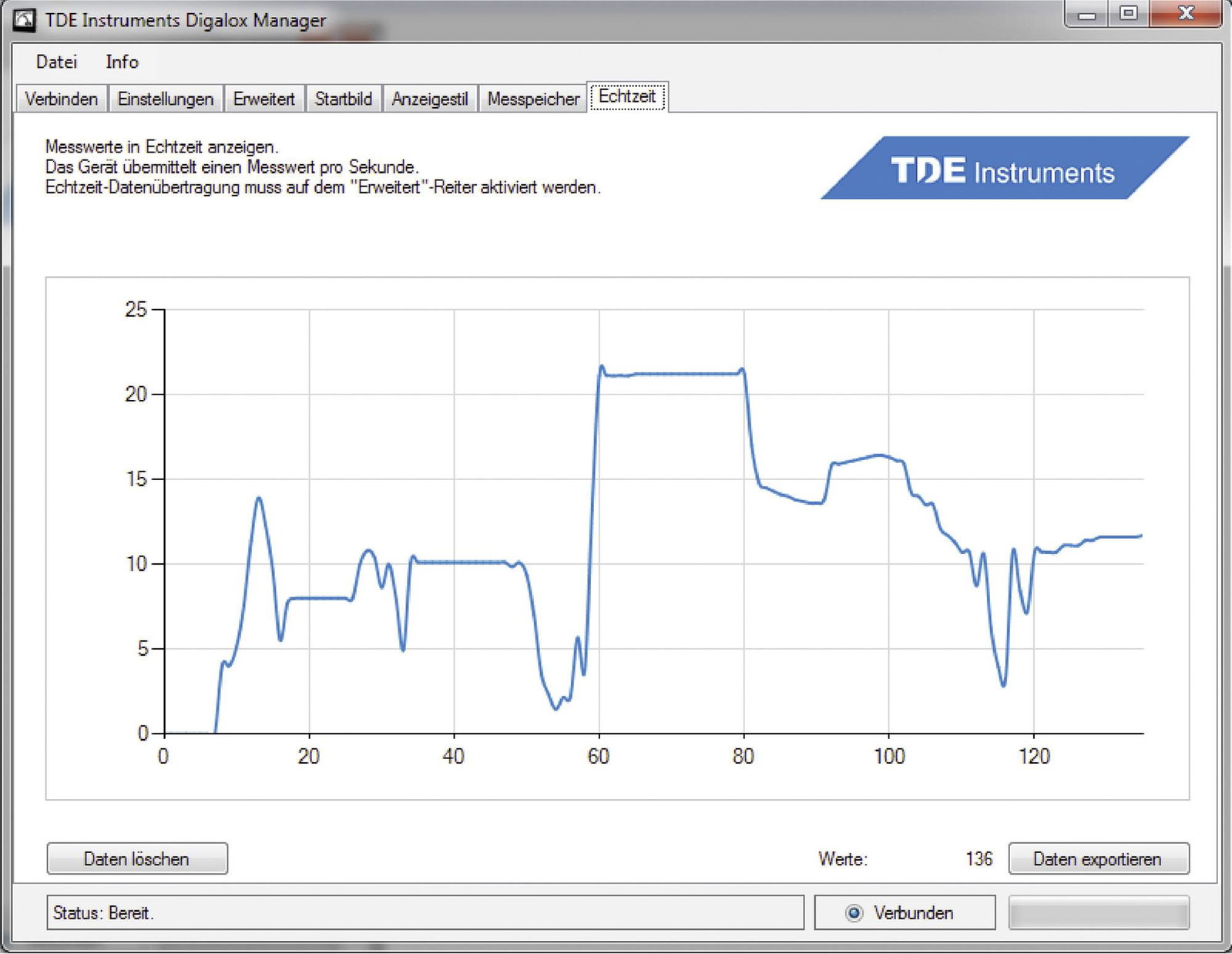

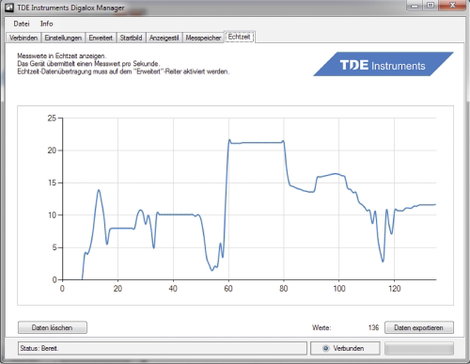

Valósidejű mért érték átvitel

Bimetál funkció (középérték képzés)

Tápellátás: 10-24V AC/DC vagy USB-n keresztül, galvanikusan elszigetelve

Mérési pontosság: 0,5%

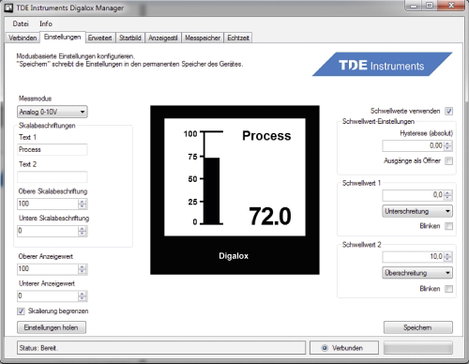

Számítógépes szoftverrel szállítjuk a konfigurációhoz és mért adatok rögzítéséhez

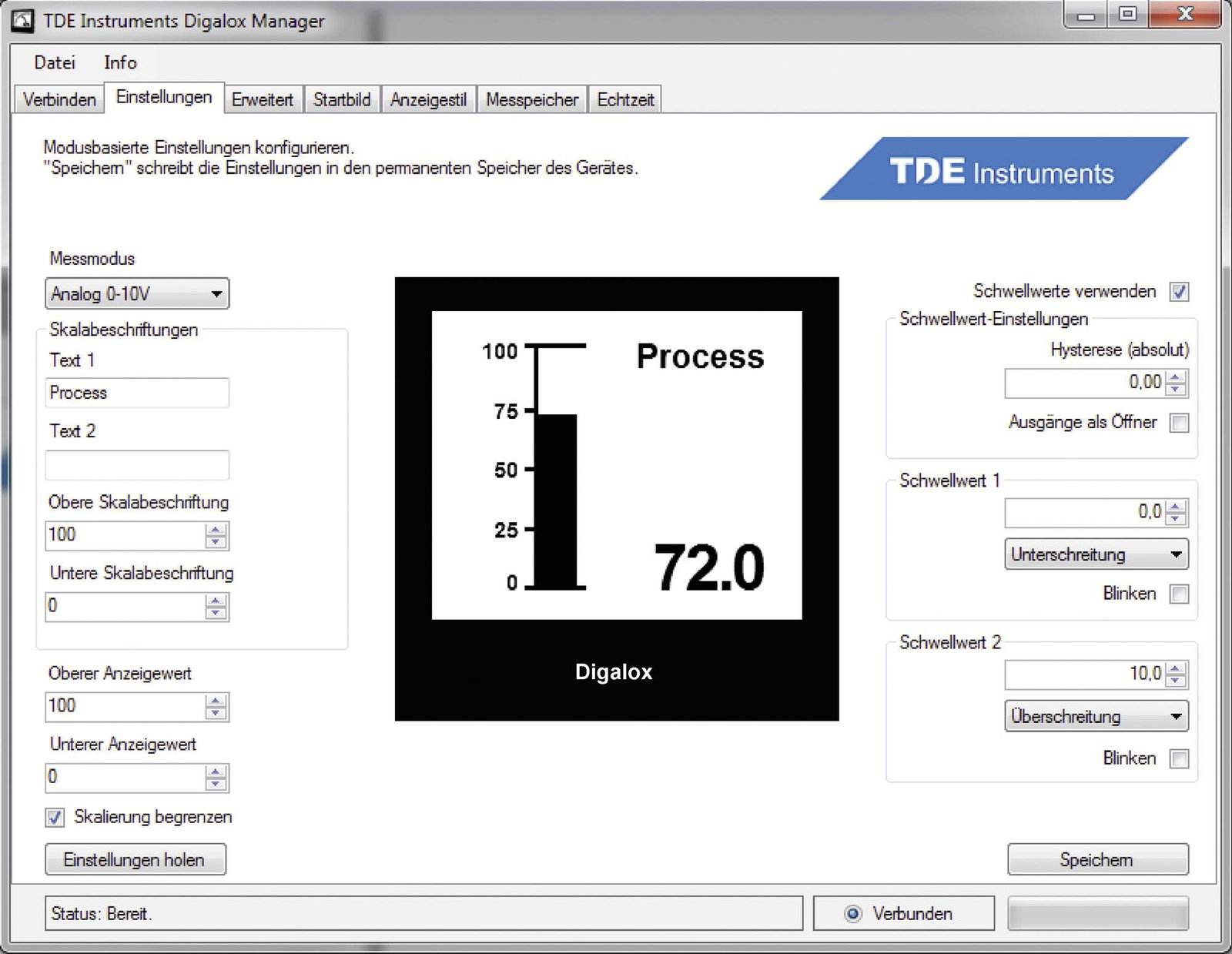

Grafikus mérőműszer, egyesíti egy analóg kijelző egyszerű leolvashatóságának és egy digitális mérőműszer pontosságának előnyeit. Az analóg jelek (0/4 - 20mA) mérései valamint a DC áram mérés a mellékálláson támogatottak. A min. és max. értékeket tárolja és külső kapcsolóval aktiválhatók és visszaállíthatók. A készülék a mért értékeket 3 perc - 72 órás időtartamig rögzíti. Az időtartomány valamint a mért értékek alakulási grafikájának kijelzése külső kapcsolóval átváltható. A hozzá tartozó USB-s konfigurációs szoftverrel a következő paraméterek konfigurálhatók: skálabeosztás, skála feliratok, megjelenítési forma (mutató, tacho, oszlopok stb.), kezdő grafika, küszöbérték a riasztási kimenethez, hiszterézis, stb. Szoftverrel a mért értékek kiolvashatók a mérési tárolóból, valamint folyamatos mérési érték átvitel aktiválható. A mért értékek a szoftveren belül grafikusan kiértékelhetők és CSV fájlként exportálhatók.

Jellemzők

• Grafikus kijelző.· Analóg és digitális kijelző · Háttérvilágítás · Szabvány
• DIN ház, 72x72mm · Áram és feszültség mérése · Konfigurálható skála · USB csatlakozófelület · Optocsatoló kapcsolókimenetek:

Műszaki adatok

• Gyártói szám: Digalox DPM72-PP
• Méret, magasság: 72 mm
• Méret, szélesség: 72 mm
• Súly: 180 g
• További műszaki adatok: Tápfeszültség: 10-30V AC/DC vagy USB-n keresztül, galvanikusan elszigetelve
• Kijelző: LCD grafikus kijelző, 192x160 pixel
• Mérési tartomány, feszültség: 60mV DC mellék ellenálláshoz
• Pontosság, feszültség: 0,5%
• Mérési tartomány, áram: 0/4 - 20mA DC analóg jelhez
• Pontosság, áram: 0,5%
• Mért érték rögzítési időtartomány: 3 perc - 72 óra
• Riasztó kimenetek: 2 optocsatoló kapcsolókimenet, max. 30V DC, 50mA Üzemi hőmérséklet:: 0°C ... +50°C
• Tárolási hőmérséklet: -20°C-tól +70°C-ig
• Előlap: 72 mm x 72 mm
• Kapcsolótábla kivágás: 68 x 68 mm
• Rögzítés: Rögzítő kapcsokkal
• Érintésvédelmi osztály: IP65
• Tápellátás: 10-24V AC/DC

Szállítás tartalma

• Mérőműszer,Használati útmutató

Rendszerkövetelmények

• Windows Vista, 7 vagy 8 (.Net Framework 4)
