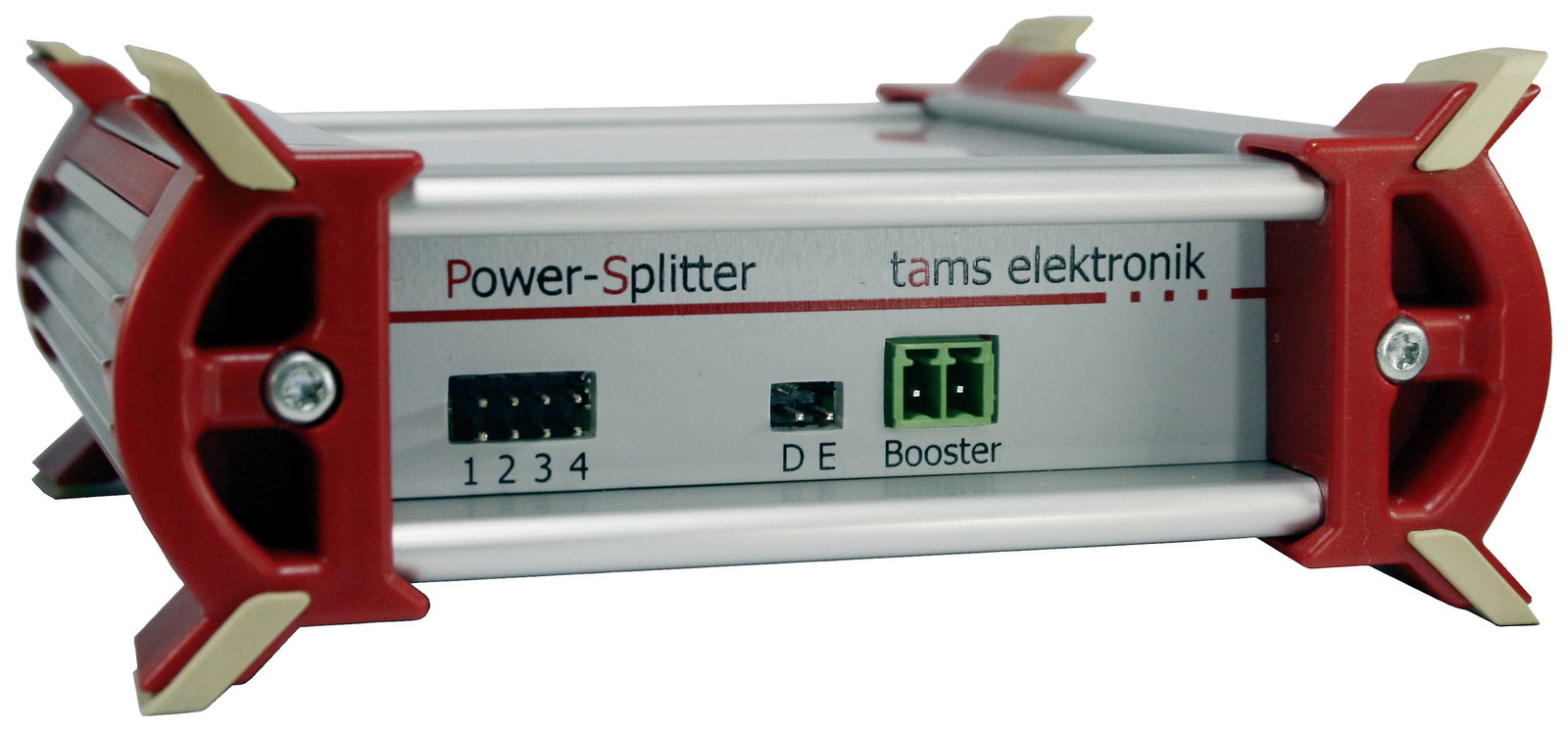

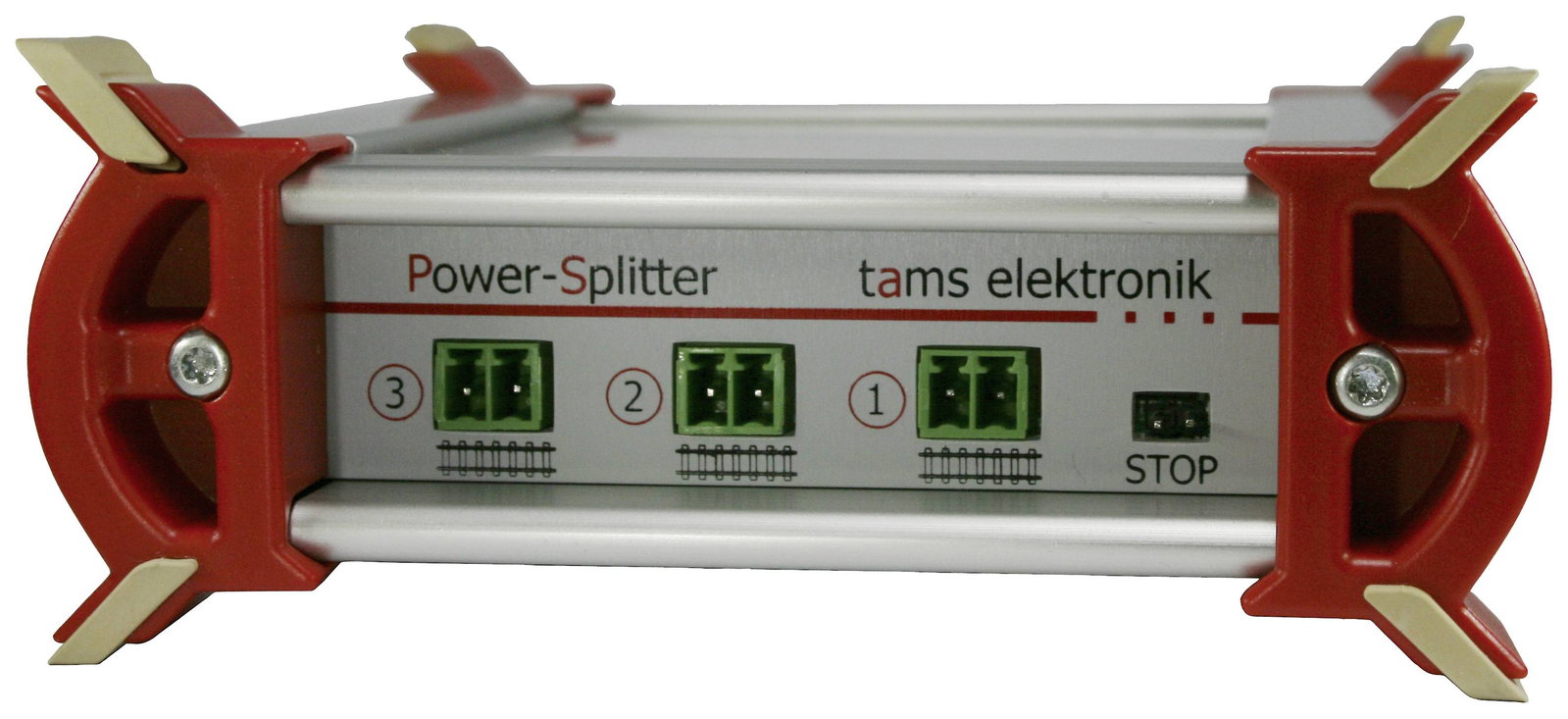

TAMS Elektronik 40-20106-01 Power Splitter, Baustein Kapcsolás dekóder DCC

Áramosztó, építőelem

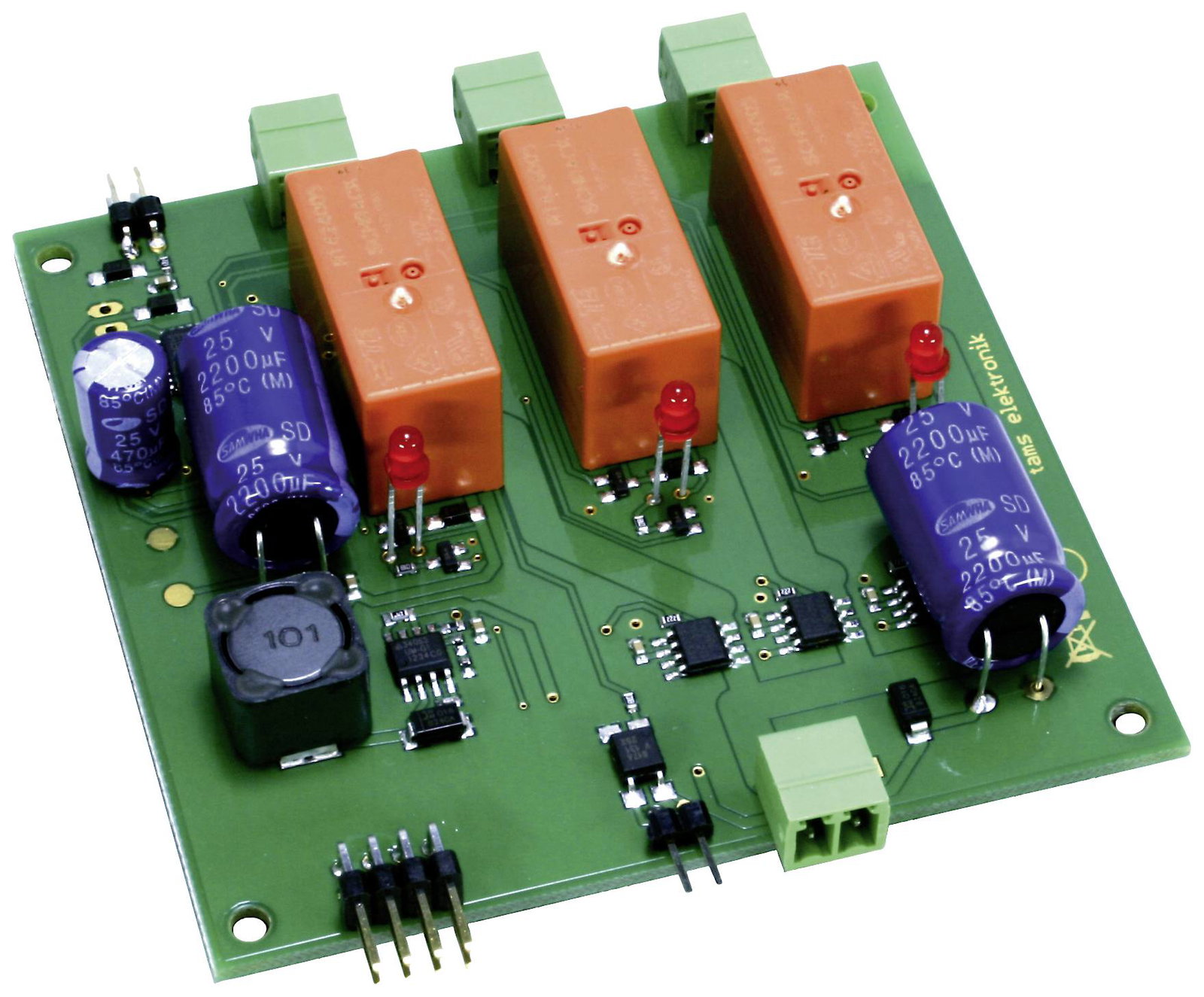

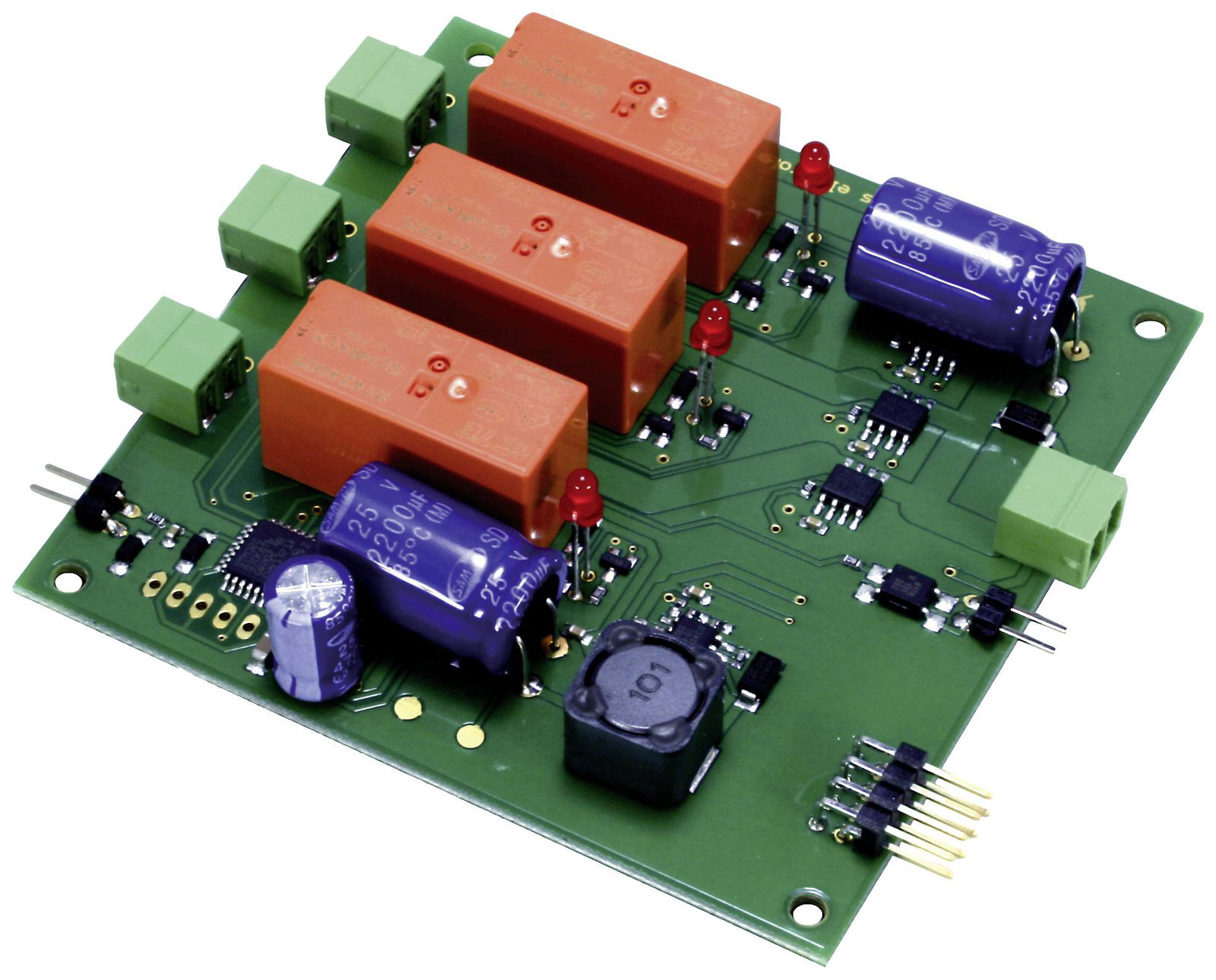

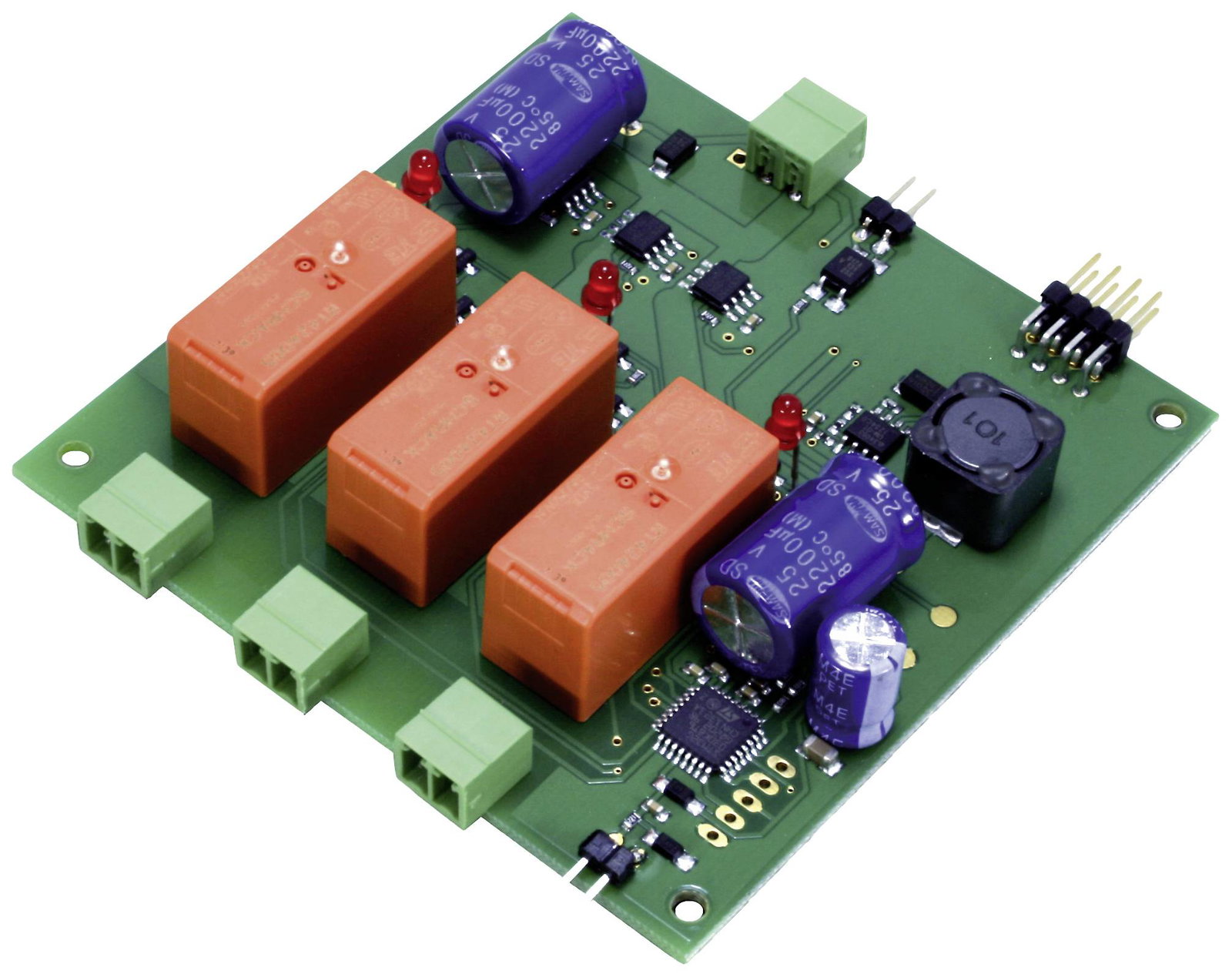

Teljesen összeszerelt és tesztelt áramkör

A nyomásfokozó áram felosztása 2 vagy 3 szakaszra

A nyomásfokozó áram kihasználása kis névleges méreteknél is

A digitális jelek kimeneti feszültsége és átviteli ideje a csatlakoztatott booster áramkörökben teljesen szinkronban van

Kombináció minden típusú nyomásfokozóval

A teljesítményelosztó az erősítő kimeneti áramát két vagy három részre osztja, maximum 2 vagy 3 A áramerősséggel. Így lehetővé teszi a rendelkezésre álló erősítőáram kihasználását még kisebb névleges méreteknél is. Mivel csak a szakaszok áramát figyeli, és nem avatkozik be a booster vezérlésébe, ezért minden erősítővel használható.

Abszolút szinkronitás: A különböző erősítők által táplált nyomásfokozó áramkörök elválasztási pontjainak keresztezésekor kiegyenlítő áramok lépnek fel, amelyek a legrosszabb esetben rövidzárlatot okoznak. Ezenkívül a két nyomásfokozó áramkör digitális jelei közötti különbségek megzavarhatják a digitális vezetést. Még azonos nyomásfokozók használata esetén is előfordulhatnak a leírt problémák az alkatrésztűrések következtében. A teljesítményosztó használatakor a digitális jelek kimeneti feszültsége és átviteli ideje abszolút szinkronban van minden csatlakoztatott szakaszon. Ez biztosítja, hogy a szakaszok közötti elválasztási pontok problémamentesen átkelhetők.

Választható csatlakozások:

Rövidzárlati visszacsatoló vezeték: DCC-kompatibilis

Külső vészleállító gomb az összes szakasz egyidejű kikapcsolásához

Beállítások jumperekkel (rövidzárlati hidak):

Aktív szakaszok száma: 2 vagy 3

Maximális áram a szakaszokban: 2A vagy 3A külön-külön minden szakaszon

Beállítások a fő sáv programozás (POM) segítségével:

Kitérők címei a két vagy három nyomásfokozó rész külön ki- és bekapcsolásához DCC kitérő parancsokkal

Kitérő címe a watchdog be- és kikapcsolásához DCC kitérő parancsokkal

Rövidzárlati érzékenység: 50...350 ms

Újraindítási idő rövidzárlat után: 4...9 s

Automatikus rövidzárlati leállítás: Az összes karakterlánc vagy csak az érintett karakterlánc leállítása

Bekapcsolási idő: 300...500 ms

LED jelzések:

String be/ki

Rövidzárlat a csatlakoztatott nyomásfokozó részben

Vészleállító gomb megnyomva

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Digitális formátum: DCC
• Korosztály: 15 éves kortól
• Modell kivitel (modellvasút): Építőkészlet
• Méret, hossz: 85 mm
• Méret, szélesség: 85 mm

Szállítás tartalma

• Használatra kész áramelosztó
