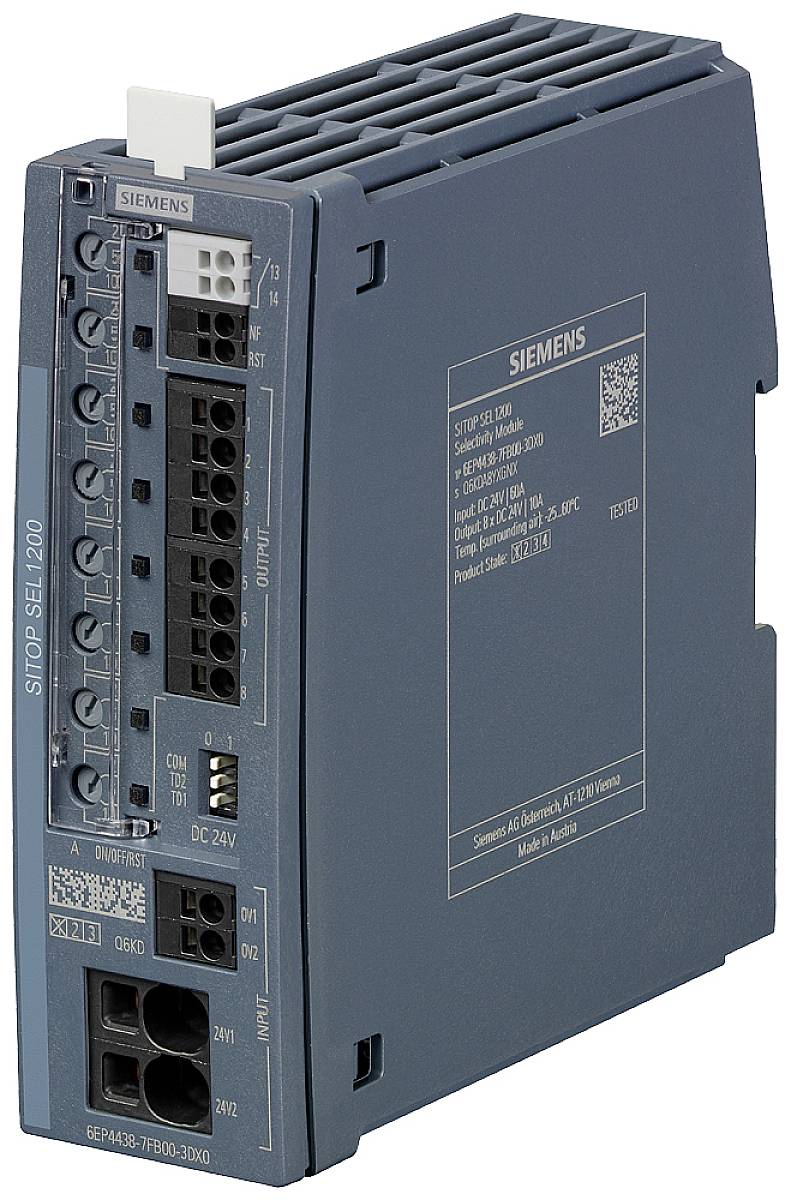

Siemens SITOP SEL1200 szelektivitás modul

SITOP SEL1200 DC24 V/60 A

Választhatóan nyolc vagy négy fogyasztó leágazás modulonként

Túlterhelés vagy rövidzár biztonságos felismerése 24V-os áramkörben

Diagnózis zümmer jelző érintkezővel vagy önálló csatorna jelzéssel

Az ágak szekvenciális bekapcsolása lehetséges a bekapcsolási áram csökkentése érdekében

Megbízható kikapcsolás túlterhelés esetén, a vezeték hosszától és -keresztmetszetétől függetlenül

Bővíthető SIMATIC S7 funkciós modullal az önálló csatorna jelzéssel rendelkező modulok esetén

Változatok állítható válaszküszöbértékkel: 0,5-3 A, 2-10 A vagy 3-10 A

Szelektivitás és gyors hibameghatározás 24V-os leágazásokban

A SITOP PSE200U, SITOP select SITOP SEL1200/-1400 szelektivitás modulok az összes 24V-os tápegység optimális kiegészítői, hogy a terhelési áramot több áram leágazásra osszák és felügyeljék. A túlterhelést és rövidzárat egy vagy több leágazásban megbízhatóan felismerik és jelzik.

A rövid idejű áramcsúcsok (pl. a magas bekapcsolási áram miatt) lehetővé teszik az elektronikának, hogy a hosszabb túlterheléssel rendelkező ágakat áramtalanítsa. Ezt a nagy ellenállású vonalakon és "kúszó" rövidzárlat esetén is biztosítják. Ebben az esetben a megszakítók nem indulnak el vagy indulnak túl későn, még akkor sem, ha a tápegység biztosítja a szükséges kioldási áramot. Az ép leágazások folyamatosan, megszakítások és zavarok nélkül, folyamatosan táplálják a 24 V-os SITOP bővítő modult, ezáltal elkerülve a teljes rendszerhibát.

Felhasználási terület

A 24 V-os tápegységekkel együtt a szelektivitási modult használják a terhelési áram elosztására több áram leágazás között és az egyes részleges áramok figyelésére. A túlterhelés vagy rövidzár okozta hibákat az egyes ágakban felismeri és szelektív módon kikapcsolja úgy, hogy a további terhelési áram vonalakat a zavar ne befolyásolja. Így gyors hibadiagnózis érhető el, a kiesési idők minimalizálódnak.

Műszaki adatok

• Gyártói szám: SITOP SEL1200
• Termék típus: Szelektivitás modul

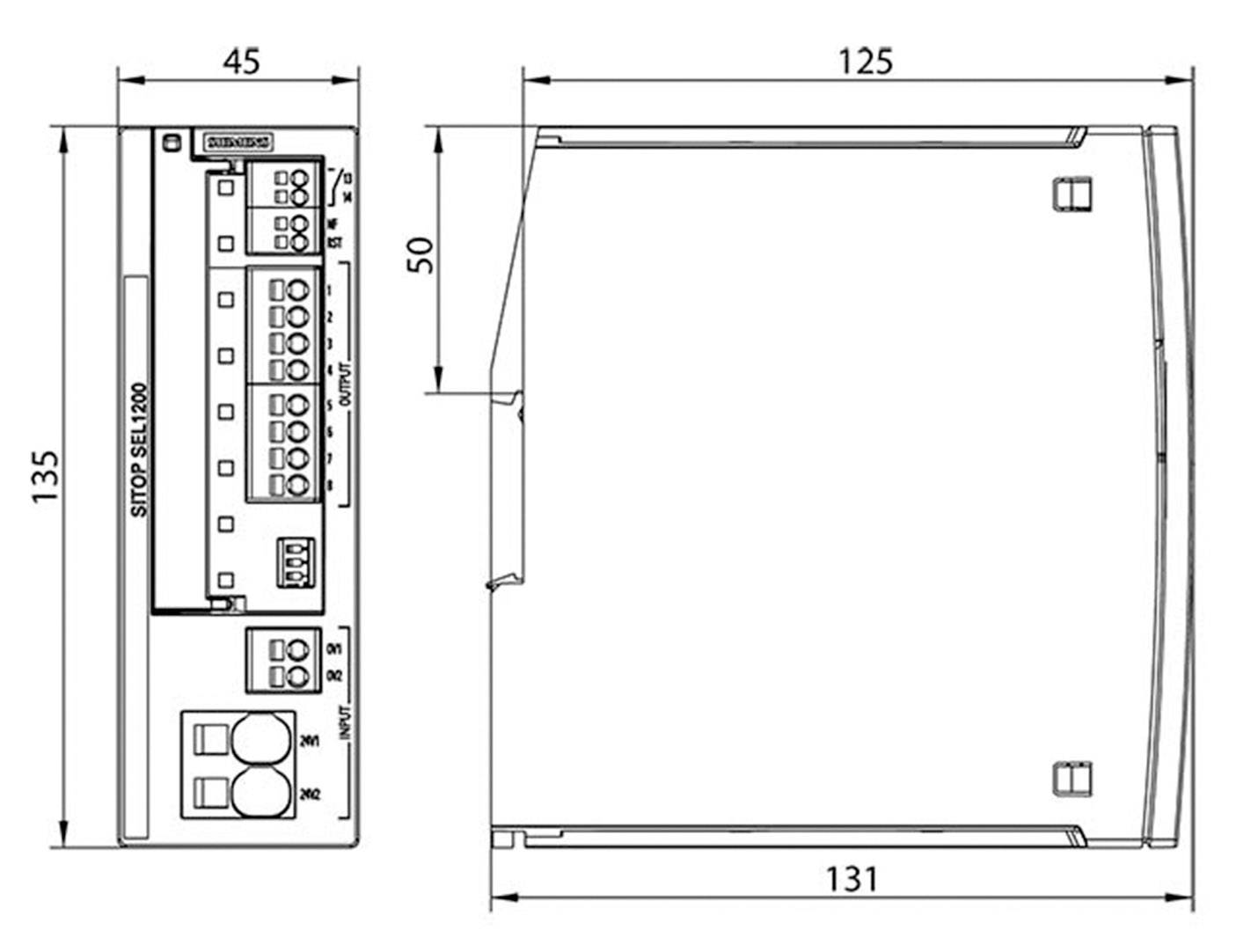

• További műszaki adatok: Rögzítési mód: EN 60715 35x7,5/15 bepattintható szabvány sínen
