Schabus 200324 Vízérzékelő

Aktív vízérzékelő SHT 8824 4-20 mA áramhurokhoz

A 4-20 mA-es ipari szabványos "áramhurokhoz"
A definíció szerint "passzív érzékelő az aktív bemenetekhez 2 vezetékes technológiában" csatlakozás
Korrózióálló tokozás a maximális biztonság és tartósság érdekében

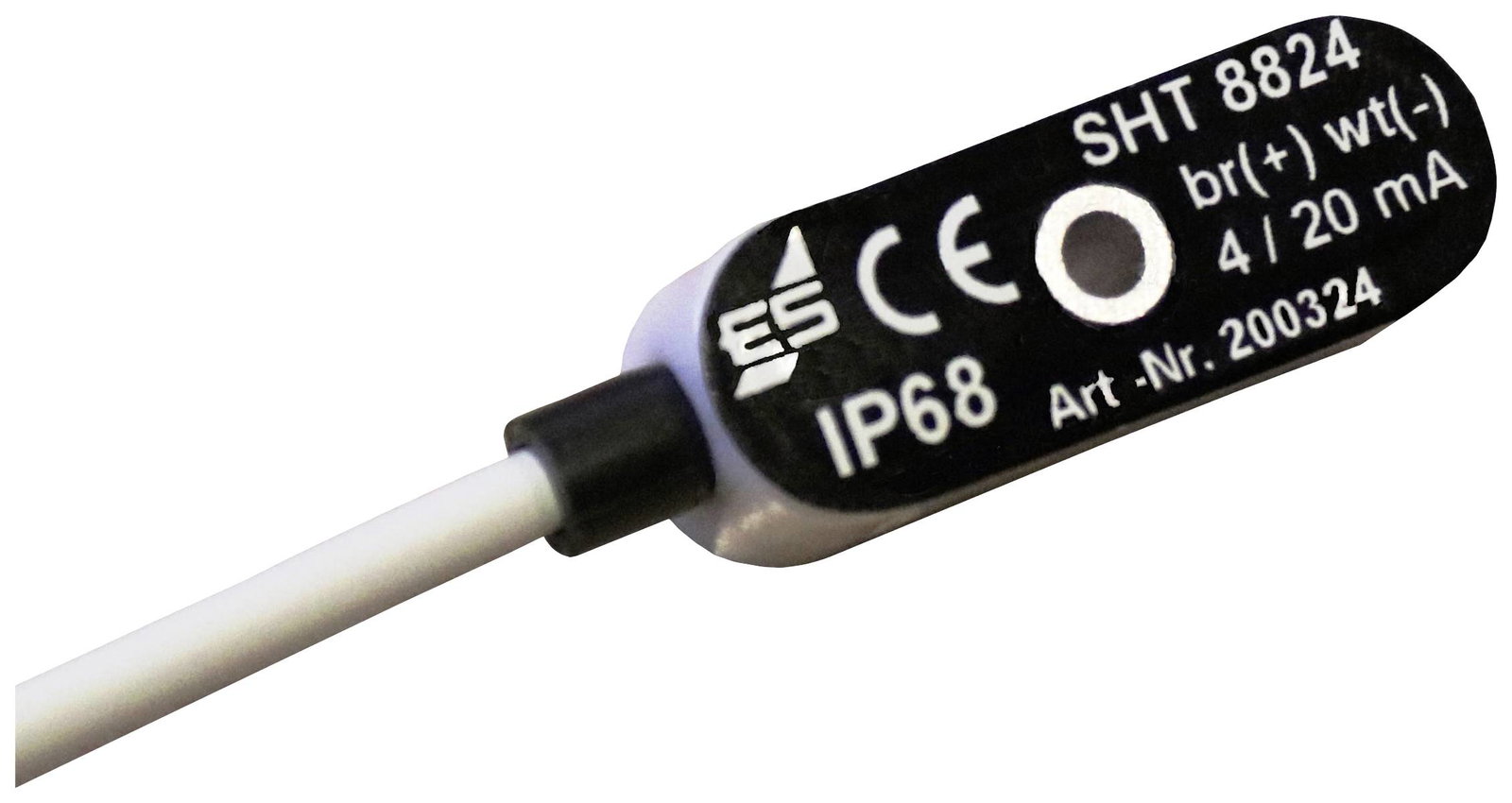

Aktív vízérzékelő SHT 8824
Vízérzékelő (4 - 20 mA-es áramhurokhoz) ipari használatra, hosszú kábelhosszúságokhoz

Az SHT 8824 vízérzékelő nem alkalmas Schabus vízérzékelők csatlakoztatására

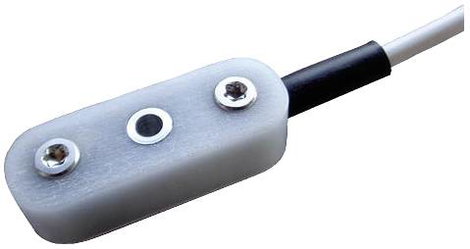

Érzékelő két rozsdamentes acél érintkezővel, műanyag házba öntve. Amint víz vagy más vezetőképes folyadék megérinti a két érintkezőt, egy tranzisztor átkapcsolja az áramfelvételt 4 mA-ről 20 mA-re. Az alkalmazástól függően az érzékelő kábelei könnyen meghosszabbíthatók.

Ez a szöveg gépi fordítással készült.

Jellemzők: Csavarozható padlóra szereléshez
Kompakt, nehéz kivitel, strapabíró-elasztikus, ütésálló, feltételesen biztos lábú.

Műszaki adatok: Jelző jellemzők: digitális bemenethez · Szerelési mód: Padló · További műszaki adatok: Aktív bemenetekhez: mérőátalakítók / távadók 2 vezetékes érzékelőkhöz
Terhelés: 500 Ω-ig Ub 24 VDC-n, 700 Ω-ig Ub 24 VDC-n
Üzemi feszültség Ub: 10…30 VDC, típus 24 VDC, SELV/PELV
Száraz hurokáram: 4 mA @ Ub = 24 V, valós 3,6 – 4,2 mA dep. az üzemi feszültségről
Hurokáram nedves: 19 - 20 mA @ Ub = 24 V, dep. a közeg vezetőképességétől függ, valós 14,1 – 20,3 mA. az üzemi feszültség és vezetőképesség
Legnagyobb hurokáram: max. 21 mA @ Ub = 30 VDC és vezetőképesség ƙ = 1,4 x 106 S/m
Legalacsonyabb hurokáram: min. 3,6 mA @ Ub = 10 VDC és érzékelő = száraz
Védettségi fokozat: IP68, vízsugár elleni védelem 30 percig, kábel átmenetileg vízálló
Hőmérséklet tartomány: -15 °C … +50 °C max.
Csatlakozókábel: 2 eres, LIYY, 2 x 0,14 mm², árnyékolatlan, Ø 3,5 mm, fehér, 4 méter
Kábelkiosztás: fehér negatív bekötés / 0 V / mínusz, barna pozitív bekötés / Ub / plusz
Szerelés: alsó, élek, hornyok, sarkok
Alumínium erősítésű csavarlyuk Ø 3,2 mm, 9 mm hosszú
Anyaga: ABS, alumínium, rozsdamentes acél érintkezők, Wepuran öntvény · Üzemi feszültség: 24 V

Szállítás tartalma: SHT 8824 vízérzékelő 4 m kábellel, Rögzítési anyag (csavar, tiplik).
