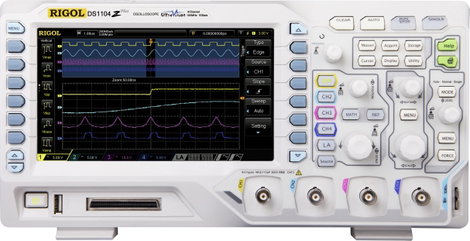

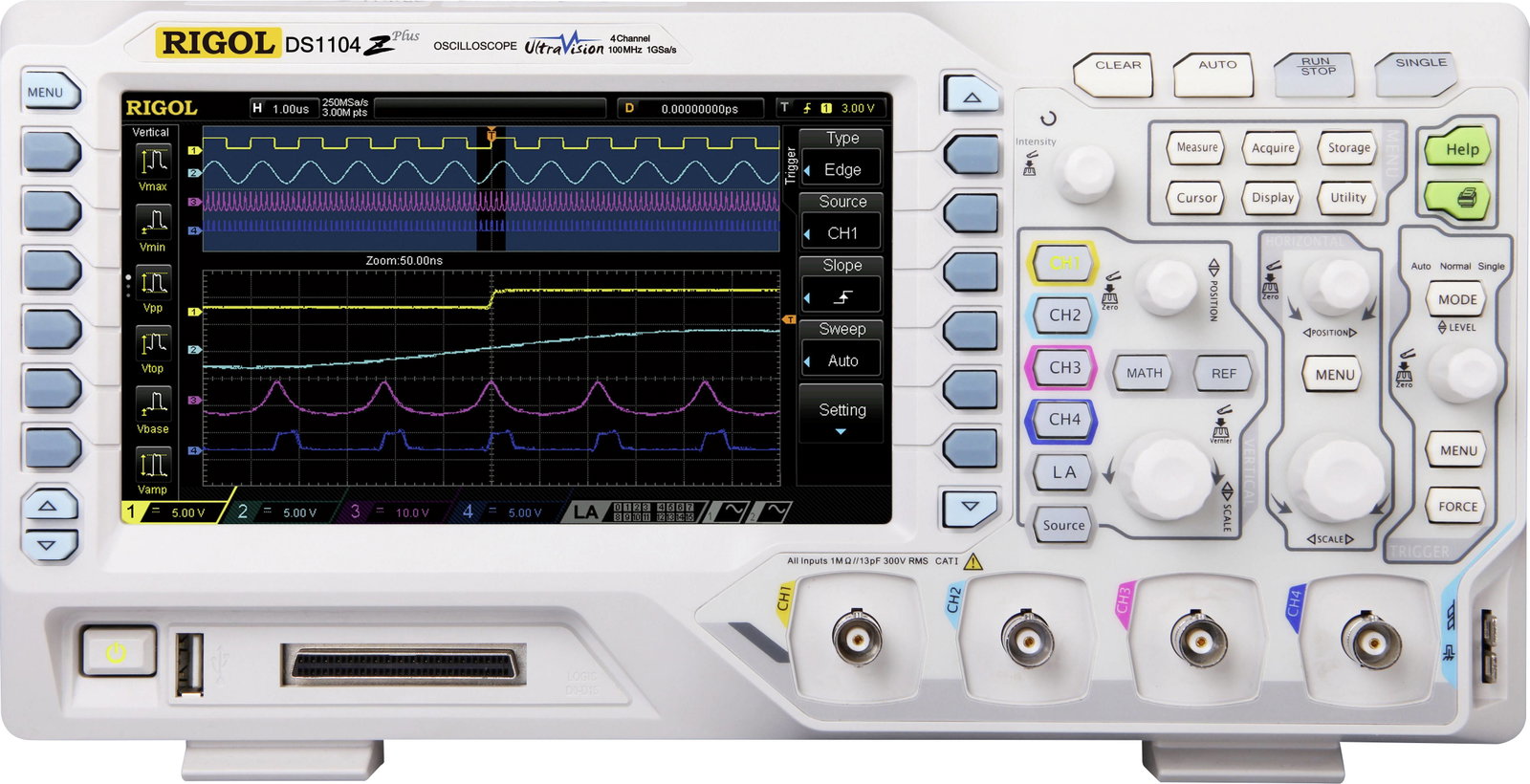

Digitális oszcilloszkóp és függvénygenerátor100 MHz 4 csatornás DSO, Rigol DS1104Z-S Plus

Digitális oszcilloszkóp és függvénygenerátor100 MHz 4 csatornás 1 GSa/mp 24 Mpts 8 bit DSO

100 MHz-es sávszélesség

4 analóg csatorna

2 arb generátor csatorna

25MHz

MSO kész

UltraVision technológia

4 opcionális mérési funkciót tartalmaz

USB-port

17,78 cm-es színes TFT kijelző

A DS1104Z-S Plus modell egy 100 MHz-es négycsatornás digitális oszcilloszkóp, kiemelkedő tulajdonságokkal. A LAN és az USB vezérlés alapvetõ, ugyanúgy, mint sok matematikai funkció. Az S változat tartalmaz egy 2 csatornás, 25 MHz-es tetszőleges függvénygenerátort.

A DS1104Z-S Plus modell sok funkcióval rendelkezik, külön díj fizetése nélkül.

A kiegészítő funkciók opcionálisan aktiválhatók egy szoftverkulcs segítségével. Ez azt jelenti, hogy az oszcilloszkóp mindig naprakész marad, még a megnövekedett mérési követelmények esetén is.

A megjelenített mérési görbék elmenthetők közvetlenül az opcionális USB-meghajtóra az első USB-porton keresztül, vagy a hátsó USB-csatlakozón keresztül a számítógépre továbbíthatók.

A nagy, 17,78 cm-es TFT színes kijelző megbízhatóan mutatja az összes részletet.

A mintavételi frekvencia csatornánként 500 MSa/s, és egycsatornás üzemmódban van csomagolva, így mintavételi frekvencia elérése 1 GSa/s-ig.

Az UltraVision technológia lehetővé teszi az átfedő jelterületek intenzitástól függő megjelenítését és a 24 Mpts memóriamélységet a részletes jelmegjelenítéshez.

Ezek a funkciók teszik a DS1104Z-S Plus készüléket rendkívüli mérőkészülékké, amely képes alkalmazkodni az Ön mérési igényeihez.

Jellemzők

• A BND-MSO / DS1000Z ingyenes csomagban 4 opcionális speciális funkció, például memória bővítés, soros busz trigger és dekóder, kibővített trigger készlet vagy valósidejű felvétel szerepel
• A BND-MSO / DS1000Z csomag a következő lehetőségeket tartalmazza:
• SA-DS1000Z (dekódoló és indító eszközök az RS232 / UART, I2C és SPI soros buszokhoz)
• MEM-DS1000Z (memória bővítése 24 Mpts memória mélységig)
• REC-DS1000Z (rögzítési funkció valósidejű rögzítéshez és hullámformák lejátszásához)
• AT-DS1000Z (kiterjesztett indító funkciók az RS232 / UART, I2C és SPI soros buszokhoz, Runt, Windows, Nth Edge, késleltetés, időkorlát)

Műszaki adatok

• Analóg bemenetek száma (max.): 4
• Bemeneti feszültség: 300 V
• Bemeneti impedancia: 1 MΩ
• Bemeneti kapcsolás: AC, DC, GND
• Csatlakozók (építőelemek): USB,USB-Host,Ethernet
• Felbontás: 8 bit
• Függőleges eltérítés: 1 mV - 10 V/div
• Időbázis tartomány: 5 ns - 50 s/DIV
• Kalibrált: Gyári standard (tanúsítvány nélkül)
• Kijelző: Színes TFT
• Kijelző típus/felbontás: 800 x 480 pixel
• Képernyőméret: 17,78 cm
• Memóriamélység/csatorna: 24 Mpts
• Mintavételezési ráta/csatorna: 1 GSa/mp
• Méret, hossz: 122 mm
• Méret, magasság: 161 mm
• Méret, szélesség: 313 mm
• Mérési kategória: CAT I,CAT II 300 V
• Oszcilloszkóp jellemzők: Digitális memória (DSO),Függvénygenerátor
• Sávszélesség: 100 MHz
• Súly: 3.2 kg
• További műszaki adatok: 100 MHz-es sávszélesség
• 4 analóg bemeneti csatorna
• 8 bites felbontás
• 1 mv - 10 V / div
• 24 Mps memória
• USB stick
• 2 csatornás gömbgenerátor, 2MHz
• Tápellátás: 115 V/AC 230 V/AC

Szállítás tartalma

• 4x passzív szonda
• RP2200 (200MHz),Hálózati kábel,USB-kábel,Használati útmutató,Kalibrálási bizonylat

Figyelem

• A legújabb illesztőprogramok és szoftververziók ingyenesen letölthetők a gyártó webhelyéről.
• A BND-MSO / DS1000Z ingyenes opciós köteg szerepel aktiválási kódként, vagy a funkciók már aktiválódtak a készüléken.
