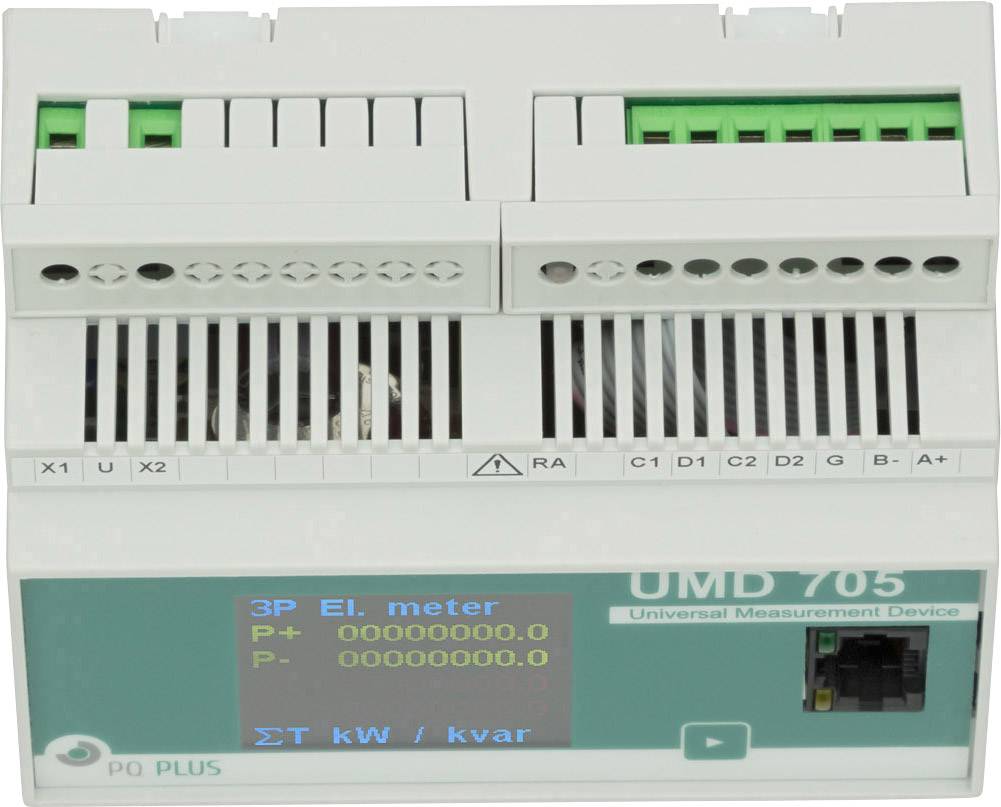

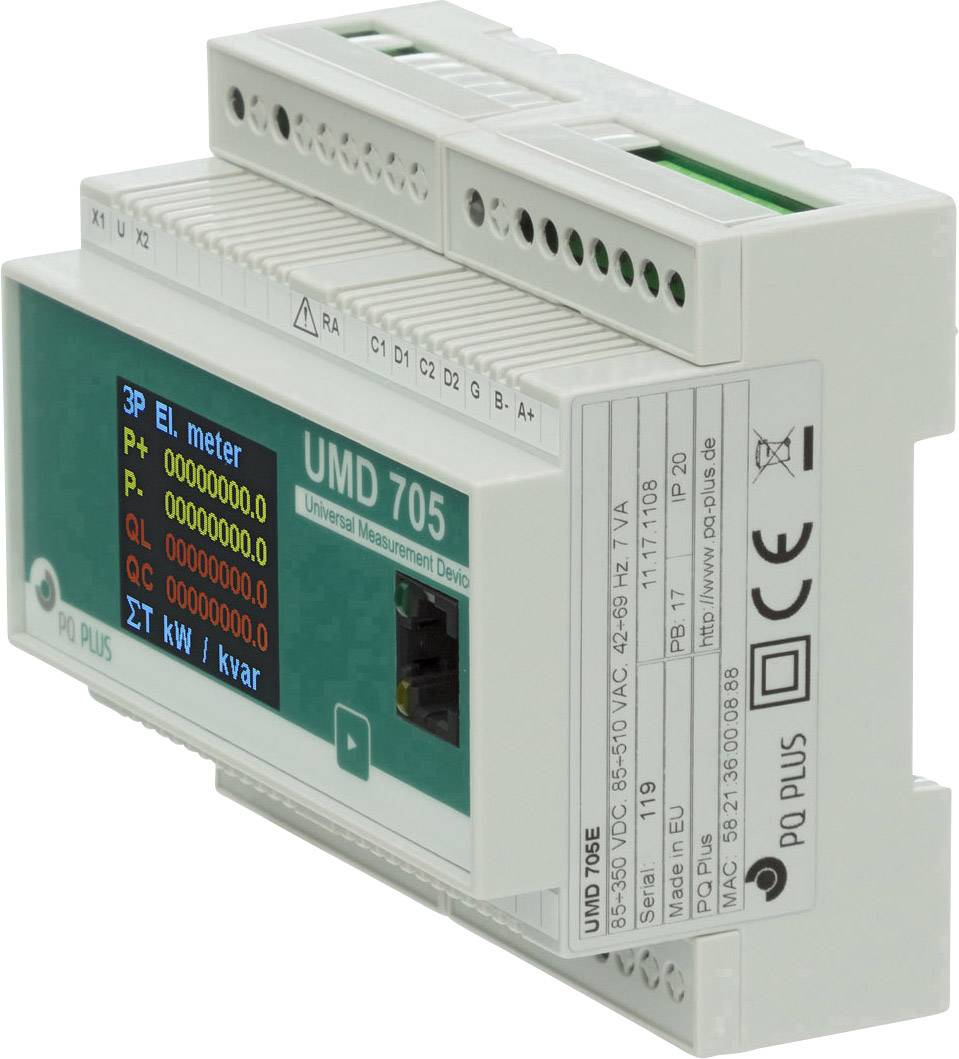

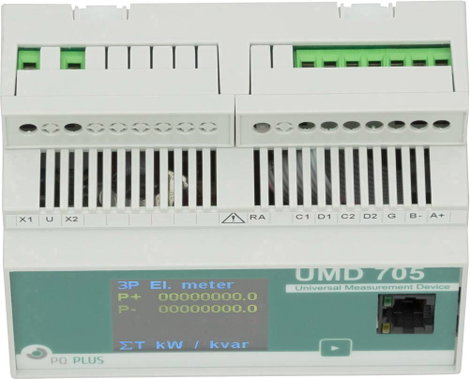

PQ Plus UMD 705E Digitális kalapsín mérőműszer

Univerzális mérőkészülék - UMD sorozatú felső sínre szerelhető

Interfészek: Ethernet, RS485

Kommunikáció: Modbus TCP / IP, Modbus RTU

Beépített webszerver.

1 digitális bemenet, 2 digitális kimenet

LCD színes kijelző

Memória: 512 MB flash

3 feszültség és 3 áram bemenet

Harmonika megrendelésenként 1. 50. az U / I számára

A PQS modullal kapcsolatban: a hálózat minőségének mérése és rögzítése az EN 50160 szerint

Az UMD 705 egy kompakt energiafogyasztás-mérő eszköz adatgyűjtővel, a DIN sínre történő felszereléshez. 3-fázisú áramot és feszültséget mér, akár 3 tarifával 4 kvadráns üzemmódban és a 0.2s osztályú munkát, valamint az összes közös hálózatméretet, például harmonikusokat az 50. harmonikusig. Opcionálisan leképezi a hálózat minőségét az EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 szerint a PQ S firmware modullal. Nagy 512 MB memóriája van. A készülék az Ethernet interfészen keresztül érhető el, és az élő mérési értékek a társított webszerveren keresztül megtekinthetők a webböngészőn keresztül. Ez azt jelenti, hogy az internetes protokollok beolvashatók és a PLC és az épületkezelő rendszerek könnyen csatlakoztathatók. A digitális bemenetek / kimenetek és a soros RS485 interfész integrálva vannak. Az UMD 705 Modbus masterként is felhasználható 31 Modbus slave csatlakoztatására hálózati struktúrákban. Az opcionális GO firmware modullal az áram és a feszültség oszcilloszkóp funkciói aktiválódnak, és a határ események indítójelei beállítódnak.

Ez a szöveg gépi fordítással készült.

Jellemzők

• Mérés: Feszültség (ULL ULN): U1 U2 U3, U12 U23 U31 osztály 0.2Jelenlegi IL1 IL2 IL-3 Kl. 0,5Aktív / reaktív energia import / export L1 fázisonként L2 L3 T1 tarifánként T2 T3Aktív teljesítmény: P1 P2 P3 3P import exportálni 1. osztályReaktív teljesítmény: Q1, Q2, Q3 3Q 1. osztályLátható teljesítmény: S1 S2 S3 3S Kl.1Harmonikus torzítási teljesítmény: D1 D2 D3
• Teljesítménytényező: cos phi: PF1, PF2, PF3, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5Szimmetria: igenHarmonikus feszültség: THDU1 THDU2 THDU3 THDU12 THDU23 THDU31 2. klHarmonikus áram: THDI1 THDI2 THDI3 2. klHarmonika rendelésenként: 1-50. U / I eseténTHD: U1fh U2fh U3fh
• Unfh I1fh I2fh I3fh INFHFrekvencia: 40 ... 70 Hz Kl., 0,05Valódi munka: 4 kvadráns mérés import / export fázisonként tarifánként teljes Kl. 0,5 sVakmunka: 4 kvadráns mérés import / export fázisonként tarifánként teljes 2. klVillogási lehetőség: PQ SAdatgyűjtő:Memória 512 MB (Flash): ULN ULL I P Q S D THDU THDI f szkm
• Állapot I / OEnergia: aktív / reaktív energia import / export L1 fázisonként L2 L3 T1 tarifánként T2 T3Feszültségcsökkentések: Opció: PQ SOszcilllogram funkció: Opció: GOTovábbi funkciók:Riasztások: logika A túllépés / alulteljesítés határértékeiI / O: 2 DIO 60 V AC / 100 V DC, 300 mA
• Memória: 512 MB flashRögzítési intervallum sec perc h nap hónap évKommunikáció RS485
• Modbus
• Ethernet 100
• Mbit / sElektromos csatlakoztatásTápfeszültség: U: 85 ... 510 V AC / 85 ... 350 V DCEnergiafogyasztás: 7 VA / 3 WTúlfeszültség kategória: CAT III 300 VMérési tartományok:Névleges feszültség: 180 ... 280 V ACTúlterhelés: 1,95 kV LN / 1sImpedancia: 2,7 MOhmBemeneti jel: X / 1 // 5 ATúláram: 1,2x In (legfeljebb 70 A / 1s)Letapogatási ráta: 25,6 kHzPQ értékelés: Opció: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Környezeti feltételek:Üzemi hőmérsékleti tartomány: T: -25 ° C ... 60 ° CTárolási hőmérsékleti tartomány: T: -40 ° C ... 85 ° CElektromágneses összeférhetőség:Sugárzás: EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11Besugárzás: EN 55011 A osztály, EN 55022 A osztály

Műszaki adatok

• Beépíthető mérőműszer jellemzők: színes kijelző
• Csatlakozók (építőelemek): Ethernet, RS-485
• Kijelző technológia: LC
• Max. üzemi feszültség: 280 V
• Méret, hossz: 58 mm
• Méret, magasság: 90 mm
• Méret, szélesség: 105 mm
• Mérési kategória: CAT III 300 V
• Védelmi típus: IP20
• Üzemi feszültség (min.): 180 V

Szállítás tartalma

• UMD 705E, Energiagazdálkodási szoftver
• ENVIS.Basic, Az
• ENVIS.daq konfigurációs eszköz
