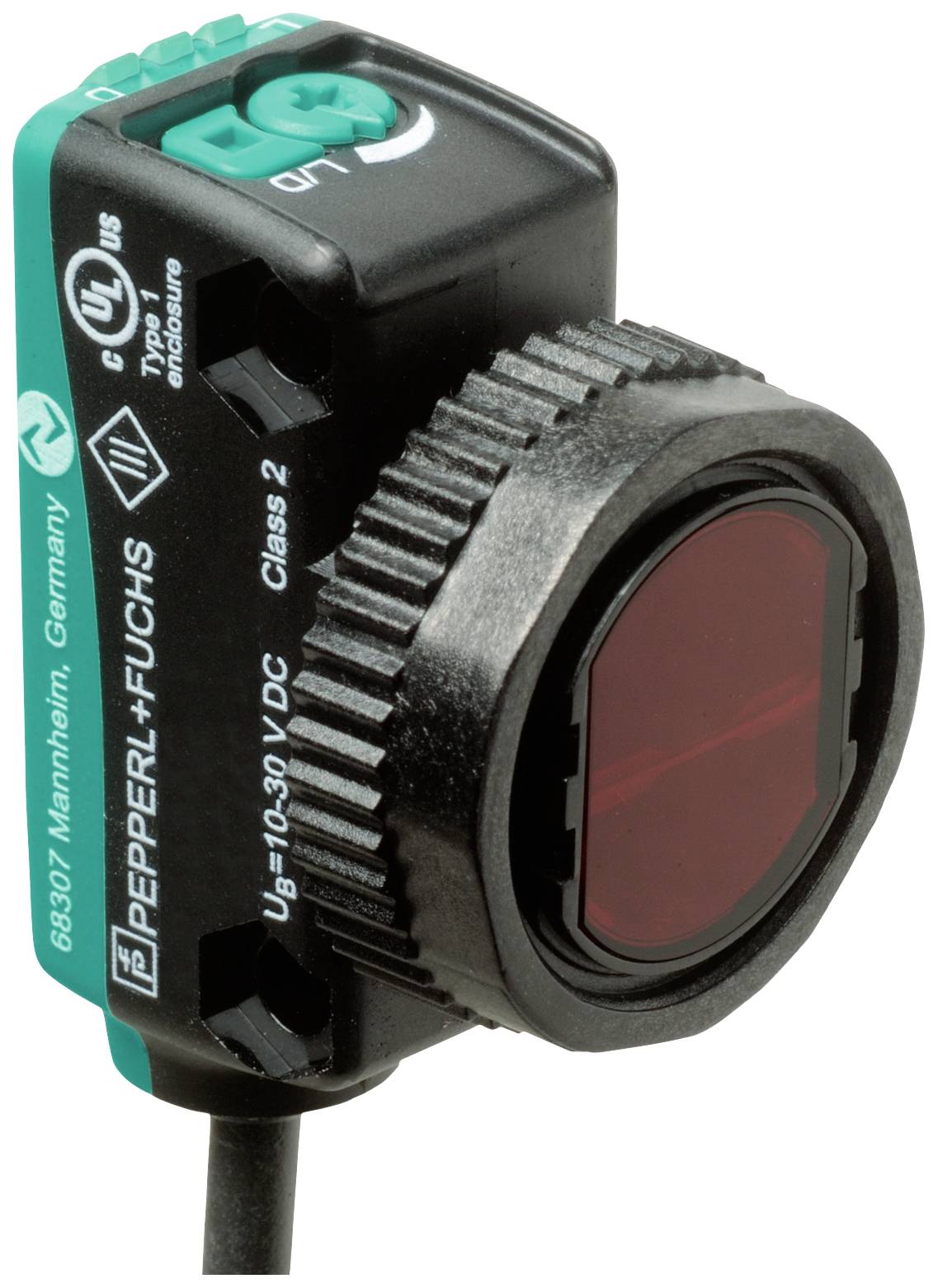

Pepperl+Fuchs Reflexiós fényszkenner OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 1 db

Diffúz mód érzékelő (HGA) OBT300-R103-2EP1-IO-0.3M-V1

Érzékelési tartomány: 5... 300 mm, fénykibocsátó: LED, fény típusa: piros, váltakozó fény, jelkimenet: 2 push-pull kimenet, zárlatbiztos, fordított polaritás ellen védett, túlfeszültség mentes, interfész típusa: IO-Link (C-n keresztül /Q = 4-es érintkező), kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. A szállítási állapot: C/Q - Pin4: NPN NC érintkező / sötét kapcsolás, PNP NO érintkező / fény kapcsolás, IO-Link /Q - Pin2: NPN NO érintkező / fény kapcsolás, PNP NC érintkező / sötét kapcsolás, csatlakozás: fix kábel 300 mm M12 x 1 csatlakozóval, 4 tűs, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F), rögzített kábel -25 ... 60 °C (-13 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz

Ez a szöveg gépi fordítással készült.

Jellemzők:
Általános adatok
Érzékelési tartomány: 5... 300 mm
Szkennelési tartomány min.: 5 ... 25 mm
Szkennelési tartomány max.: 5 ... 300 mm
Beállítási tartomány: 25... 300 mm
Referencia tárgy: standard fehér, 100 mm x 100 mm
Fénykibocsátó: LED
Fény: piros, váltakozó
LED kockázati csoport azonosítás: szabad csoport
Fekete/fehér különbség (6%/90%): 15% 300 mm-nél
Fénypont átmérője: kb 18 mm 300 mm távolságban
Nyílásszög: körülbelül 3 °
Külső fény határértéke: EN 60947-5-2: 40000 lux
Funkcionális biztonsági jellemzők
MTTF _azaz : 600 a
Élettartam (T _M ): 20 a
Diagnosztikai lefedettség (DC): 0%
Indikátorok/vezérlők
Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
Funkciókijelző: sárga LED: | statikus be - objektum észlelve | statikus kikapcsolva – az objektum nem észlelhető
Kezelőszervek: világos/sötét váltás
Kezelőszervek: Érzékelési tartomány állító
Elektromos adatok
Üzemi feszültség: 10... 30VDC
Fodrozódás: 10% max.
terhelés nélküli áram: 25 mA 24 V tápfeszültség mellett
Érintésvédelmi osztály: III.
Csatlakozó
Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
Eszközprofil: Smart Sensor
Átviteli sebesség: COM2 (38,4 kbps)
IO-Link verzió: 1.1
Minimális ciklusidő: 2,3 ms
Folyamatadatok szélessége: Folyamat adatbevitel 1 bit | Kimeneti folyamatadat 2 bit
SIO mód támogatás: igen
Eszközazonosító: 0x110612 (1115665)
Kompatibilis mester port típusa: A
Kimenet
Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - Pin4: NPN alaphelyzetben zárt / sötét kapcsolás, PNP normál nyitott / fény kapcsolás, IO-Link | /Q - Pin2: NPN alaphelyzetben nyitott / fény kapcsolás, PNP alaphelyzetben zárt / sötét kapcsolás
Jelkimenet: 2 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
Kapcsolási feszültség: max 30 V DC
Kapcsolóáram: max 100 mA, rezisztív terhelés
Felhasználási kategória: DC-12 és DC-13
Feszültségesés: ≤ 1,5V DC
Kapcsolási frekvencia: 500 Hz
Megszólalási idő 1 ms
Megfelelőségi nyilatkozat
Kommunikációs interfész: IEC 61131-9
Termékszabvány: EN 60947-5-2
Jóváhagyások és bizonyítványok
UL jóváhagyás: E87056, cULus Listed, " Class 2" tápegység, Type Rating 1
környezeti feltételek függvényében
Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F) , rögzített kábel | -25... 60 °C (-13 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
Mechanikai adatok
Tok szélessége: 15mm
Ház magasság: 36,5 mm
Doboz mélység: 26,7 mm
Védettségi fokozat: IP67 / IP69 / IP69K
Csatlakozás: fix kábel 300 mm M12 x 1 csatlakozóval, 4 tűs
Anyag
Ház: PC (polikarbonát)
Fénykibocsátás: PMMA
Súly kb. 23 g
Kábel hossz: 0,3 m

Műszaki adatok: Adó típus: LED, piros · Csatlakozó (érzékelők): M12, 4 pólusú · Kapcsolási frekvencia: 500 Hz · Kimenetek (érzékelők): NPN, nyitó, NPN, záró, PNP, nyitó, PNP, záró · Kábelhossz: 0.3 m · Max. üzemi feszültség: 30 V/DC · Megszólalási idő: 1 ms · Üzemi feszültség (min.): 10 V/DC
