PCE Instruments PCE-OC 6 Digitális oszcilloszkóp 100 MHz 1 GSa/mp 30 kpts 240000 bit Kézi készülék 1 db

PCE Instruments

PCE-OC 6

Digitális oszcilloszkóp

100 MHz

1 GSa/s

30 kpts

240000 Bit

Kézi készülék

1 db

SZAKMAI. KALIBRÁLVA. FELSZERELÉS. PCE-OC 6

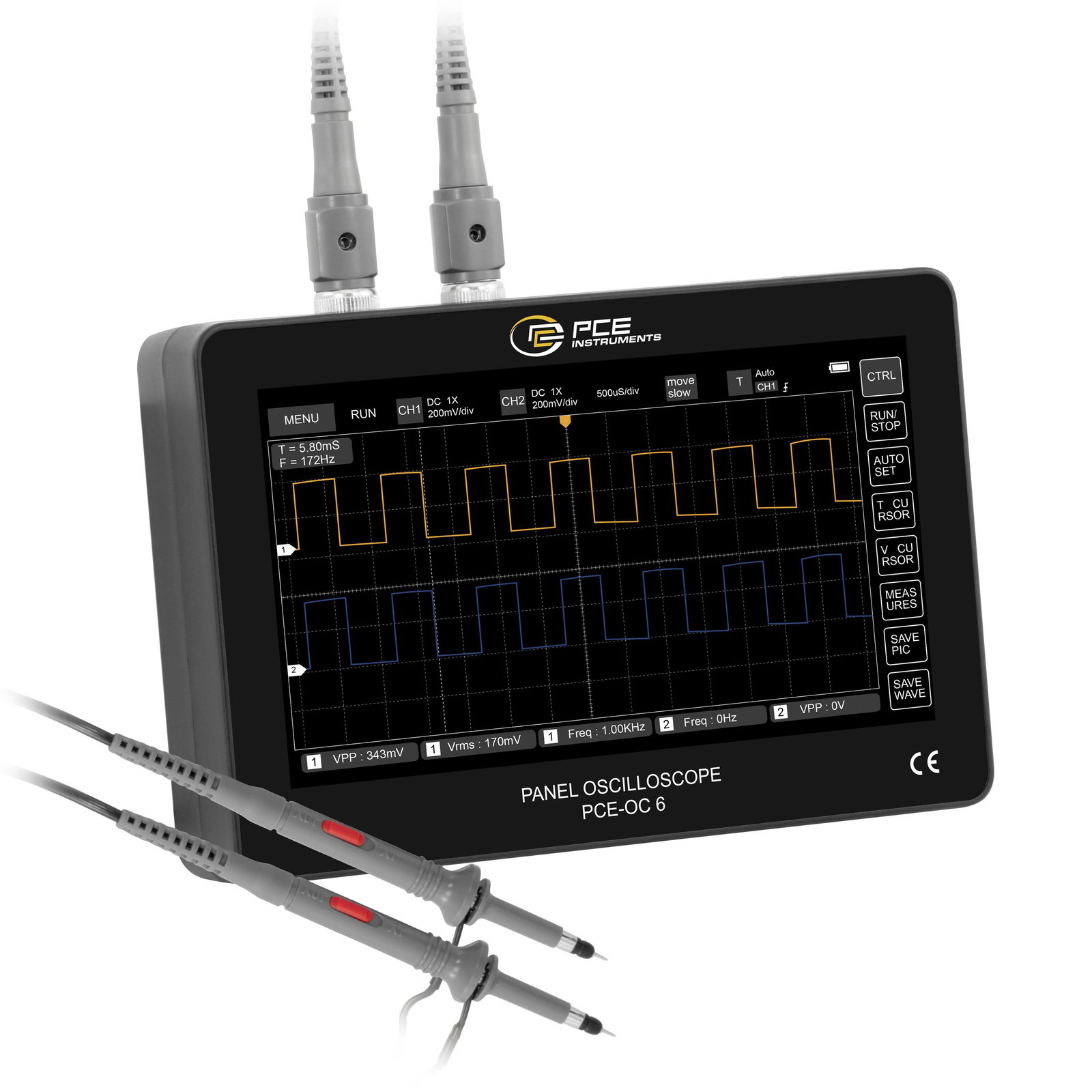

2 csatornás kézi oszcilloszkóp

1 GSa/s mintavételi frekvencia (1X=5 MHz, 10X=100 MHz)

Feszültségtartomány: 0 ... 400 V

Állítható ravasz

Képernyőkép exportálása USB-n keresztül

7 hüvelykes TFT-LCD érintőképernyő

6000 mAh-s akkumulátor

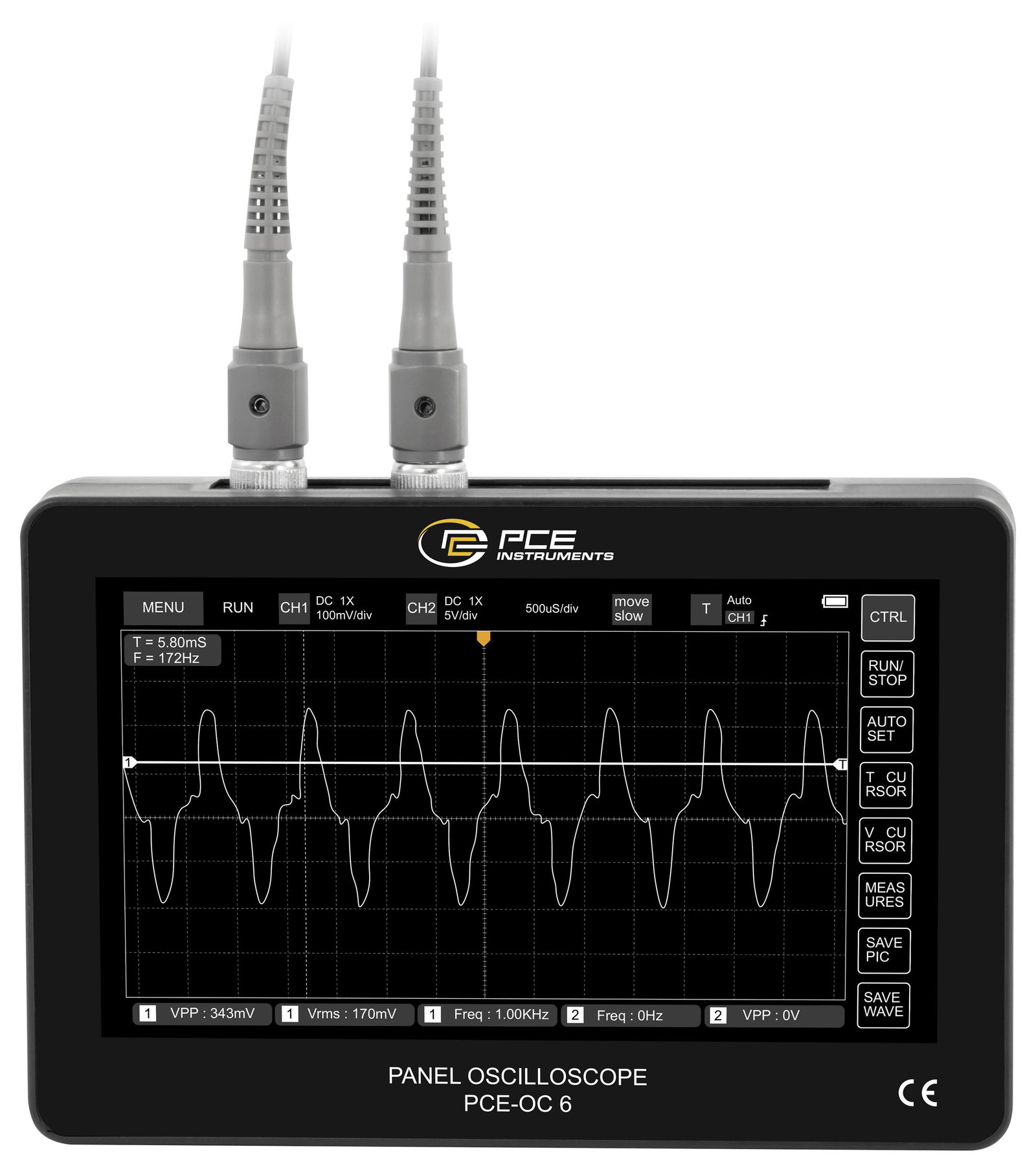

Ez a modern oszcilloszkóp akár 1 GSa/s valós idejű mintavételi sebességgel és csatornánként 100 MHz analóg sávszélességgel büszkélkedhet. Ideálisan alkalmas mind periodikus analóg, mind aperiodikus digitális jelek pontos rögzítésére. A 7 hüvelykes, 800 × 480 pixeles felbontású színes TFT-LCD érintőképernyőnek köszönhetően az oszcilloszkóp intuitív módon kezelhető. Vékony és könnyű kialakításának köszönhetően különösen mobilis és rugalmasan használható.

Az oszcilloszkóp teljes triggerfunkciókat (egyszeres/normál/automatikus) és egy kényelmes, egygombos automatikus beállítási funkciót kínál a jelek gyors beállításához. Az integrált nagyfeszültségű védelmi modul a mérések során a biztonságot akár 400 V folyamatos feszültség elviselésével biztosítja. A hatékony hullámforma-képkezelő olyan funkciókat is lehetővé tesz, mint a miniatűr nézet, a részletes nézet, az oldalváltás, a nagyítás és a pásztázás. Ezenkívül Lissajous grafikon kijelző is rendelkezésre áll az amplitúdó-, frekvencia- és fázisanalízishez, valamint FFT nézet a harmonikusok vizsgálatához. A nagy teljesítményű, 6000 m Ah-s lítium akkumulátor akár négy óra folyamatos működést tesz lehetővé. Ezáltal az oszcilloszkóp ideális mobil használatra. 1 GB belső tárhellyel akár 1000 képernyőkép és ugyanennyi hullámforma adatkészlet menthető. Az adatok fájlként átvihetők számítógépre az USB-C interfészen keresztül.

A csomag két 100 MHz-es szondát és tartozékokat, valamint egy adatkábellel ellátott tápegységet tartalmaz. Ezért az oszcilloszkóp tökéletes áramkörökben, tápegységekben vagy vezérlőegységekben fellépő jelzavarok elemzésére és diagnosztizálására, valamint elektronikus alkatrészek fejlesztésében.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Analóg bemenetek száma (max.): 2
• Bemeneti feszültség: 400 V
• Bemeneti impedancia: 1 mΩ
• Bemeneti kapcsolás: DC csatolás

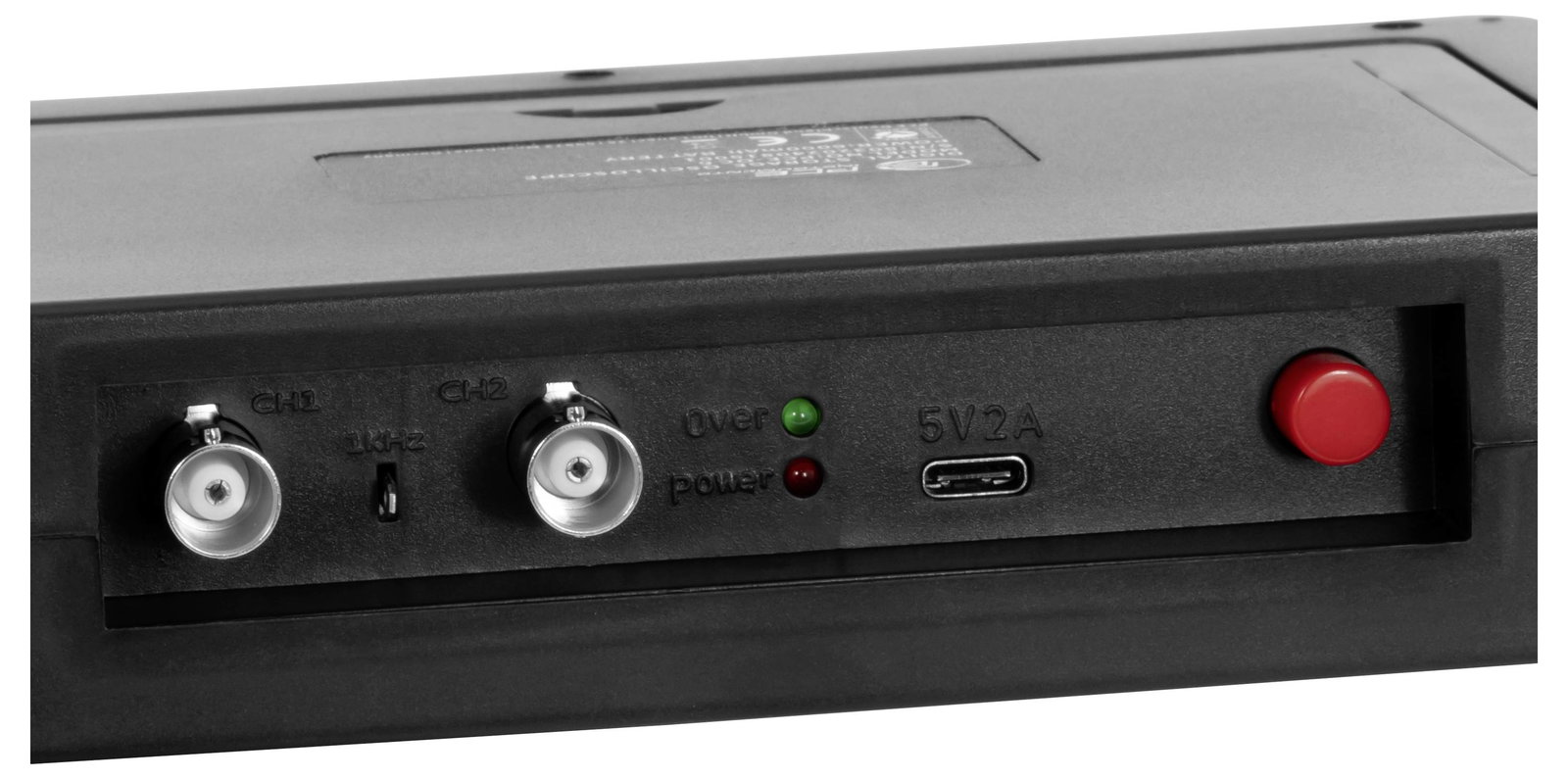

• Csatlakozók (építőelemek): Hálózati dugó,#####USB-C
• Felbontás: 240000 Bit
• Függőleges eltérítés: 50 … 500000 mV
• Időbázis tartomány: 10 ns … 50 s
• Kalibrált: Gyári standard (tanúsítvány nélkül)
• Kijelző: 3 ns/Div
• Kijelző típus/felbontás: 800x480 Pixel
• Képernyőméret: 7 Zoll
• Memóriamélység/csatorna: 30 kpts
• Mintavételezési ráta/csatorna: 1 GSa/s
• Méret, hossz: 182 mm
• Méret, magasság: 38 mm
• Méret, szélesség: 121 mm
• Oszcilloszkóp jellemzők: Kézi készülék
• Sávszélesség: 100 MHz
• Súly: 606 g
• További műszaki adatok: Oszcilloszkóp specifikációiCsatornák száma: 2Sávszélesség 100 MHzFrekvencia pontosság 0,01%Mintavételezési ráta 1 GSa/sMemóriamélység 240 kbitBemeneti impedancia 1 MΩSzonda tényezők 1x, 10xMax. bemenő feszültség: 400 VIdőalap 10 ns ... 50 mpFüggőleges érzékenység 50 mV ... 500 VEmelkedési idő 3 nsDC erősítés pontossága ±2%Általános műszaki adatokKijelző típusa: TFT érintőképernyőKijelző mérete 7 hüvelykKijelző felbontása 800x480 pixelAdathordozó Belső tárolóTárolókapacitás: 1 GBCsak tárolási információk képernyőképeMűködési idő 4 óraMenü nyelve: angol (Egyesült Királyság), angol (Amerikai Egyesült Államok)Védettségi osztály (eszköz) IP20Tápegység 5 V DC (hálózati adapter mellékelve)Dugó típusa: EurodugóAkkumulátor/Újratölthető akkumulátor 1 x 3,7 V belső lítium-ion akkumulátor Kapacitás: 6000 mAhÜzemeltetési feltételek 0 ... 50 °C, 0 ... 90 % rel. páratartalomTárolási feltételek 0 ... 50 °C, 0 ... 90 % rel. páratartalomMéretek (H x Sz x M) 182 x 121 x 38 mmSúly: 606 g
• Tápellátás: 5 V/DC

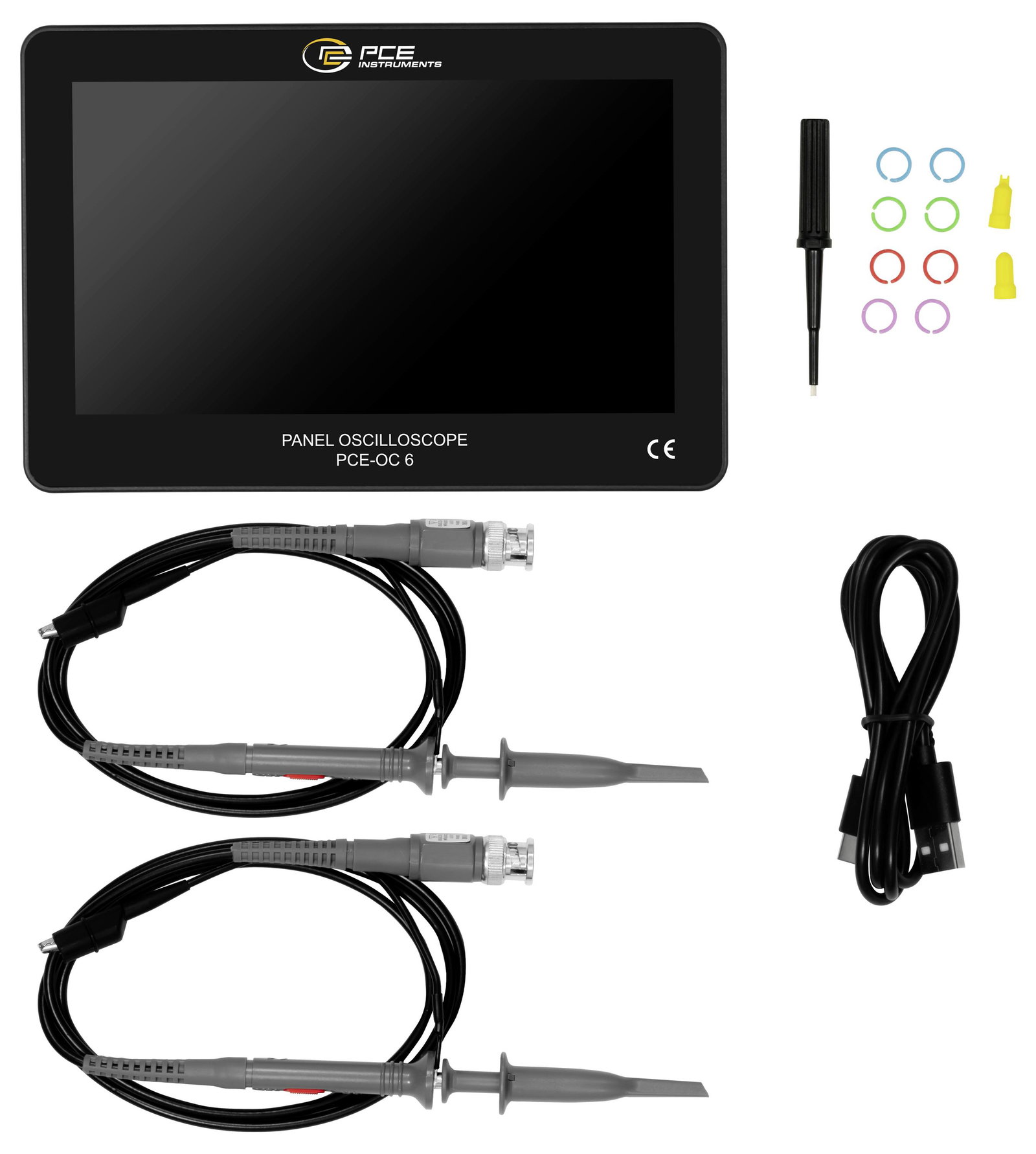

Szállítás tartalma

• 1 x
• PCE-OC 6 oszcilloszkóp2 db oszcilloszkóp szonda2 db kiegészítő szonda1 db
• USB-C kábel1 db
• 5 V 2 A tápegységHasználati útmutató
