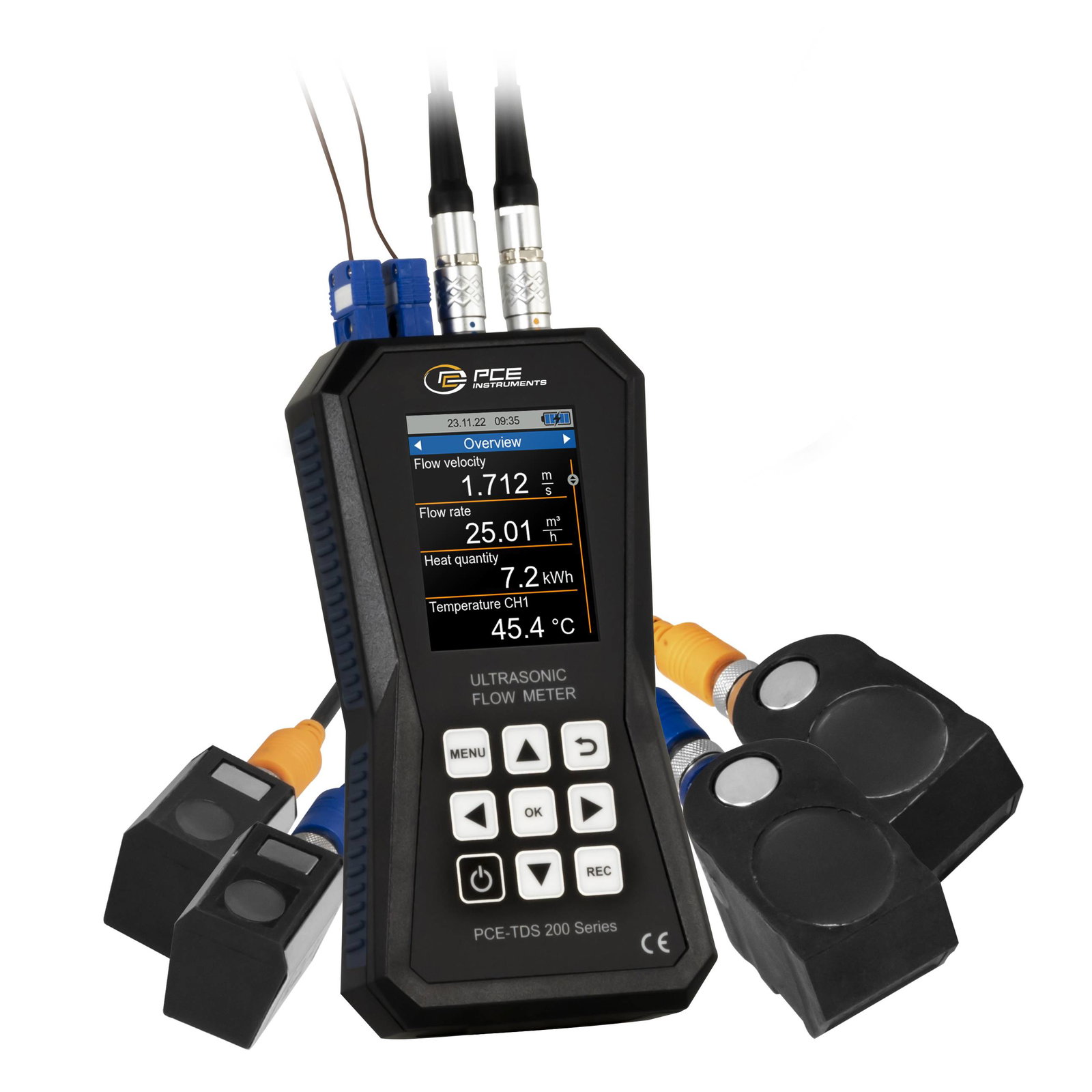

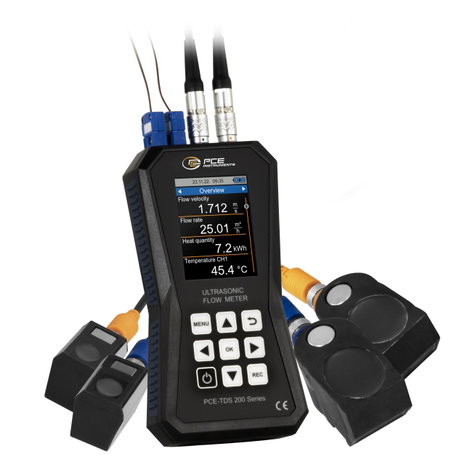

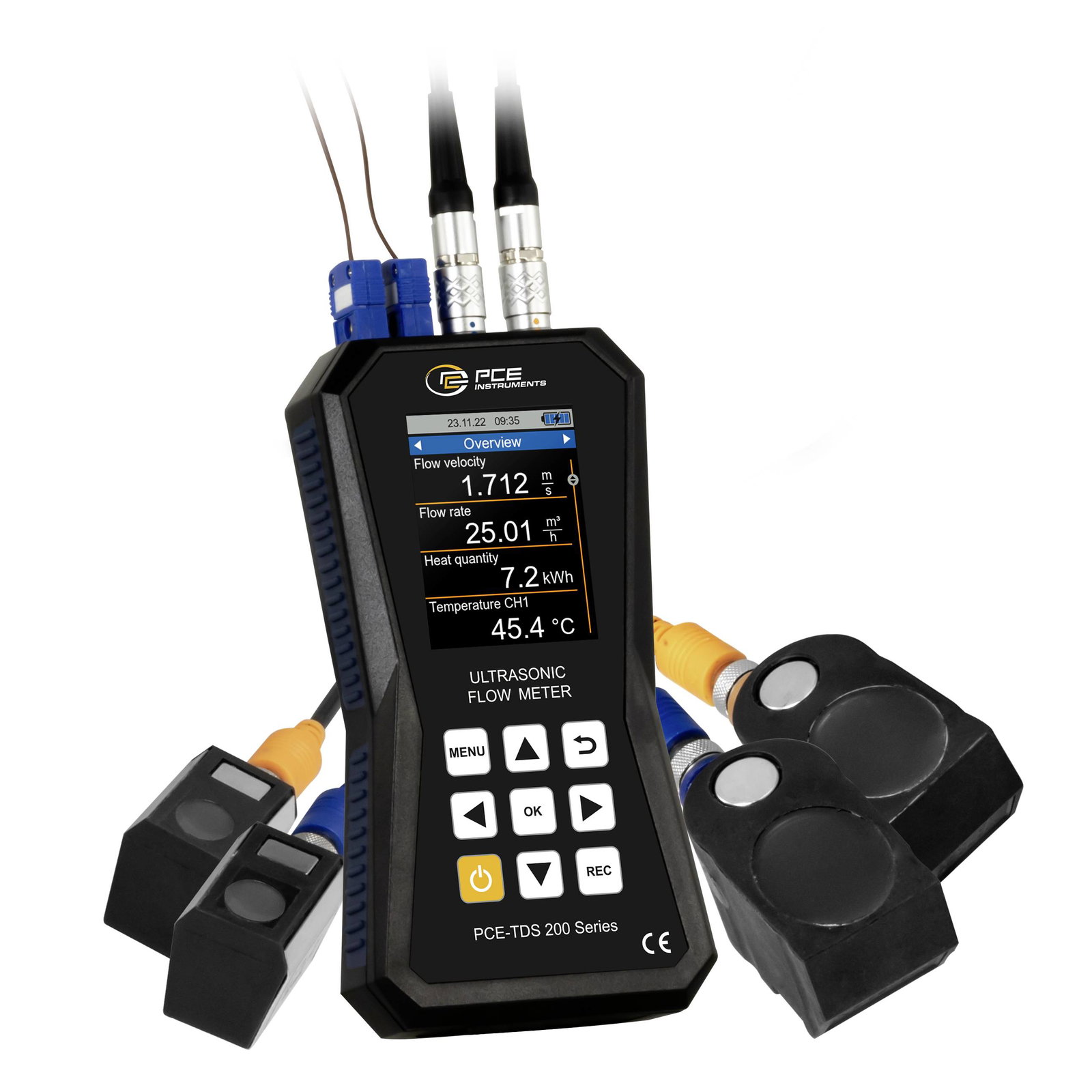

PCE Instruments Ultrahangos érzékelő PCE-TDS 200+ SM Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db

Áramlásmérő PCE-TDS 200+ SM

Ultrahangos áramlásmérő 32 GB adatmemóriával 10 millió mérési ponthoz

Mérési tartomány ±32 m/s

Reprodukálhatóság a leolvasás ±0,5%-a

különböző mérőszondák

egyénileg beállítható riasztási határértékek

2,8&quot LC kijelző

minden médiához

USB-C interfész adatátvitelhez

opcionális szoftver a mért értékek elemzéséhez

hőmennyiség mérés

Az ultrahangos áramlásmérő mérési tartománya ±32 m/s. ±1,5%-os pontossággal a áfa DN ≥50 csőátmérővel ±3,5 % áfa DN csőátmérővel 50 és ±0,5%-os reprodukálhatósága áfa az ultrahangos áramlásmérő különösen precíz mérőeszköz. Az érzékelők ultrahangos áramlásmérőre történő felszereléséhez telepítési segédlet áll rendelkezésre. Az ultrahangos áramlásmérő jelminősége grafikusan jelenik meg a telepítési súgóban. Emellett grafikusan is megjelenik, hogy az ultrahangos áramlásmérő érzékelői a megfelelő távolságra vannak-e elhelyezve egymástól. Az ultrahangos áramlásmérővel történő áramlásmérés elvégzéséhez a cső és a közeg specifikációinak megadása után megjelenik az áramlási sebesség, a térfogatáram és a térfogat. A mért értékek kijelzésekor az ultrahangos áramlásmérő egységeinek széles választéka áll rendelkezésre. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob.

A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az ultrahangos áramlásmérő indítási és leállítási feltételei, valamint 1 másodperctől 12 óráig terjedő tárolási intervallum állíthatók be. Az ultrahangos áramlásmérő esetében egy memóriapont egyszer tartalmazza az összes mért változót. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.

Az opcionális szoftverrel a rögzített mért értékeket az ultrahangos áramlásmérő le tudja olvasni. Az elemzéshez az ultrahangos áramlásmérő által mért értékek táblázatos vagy grafikus formában jeleníthetők meg. Az ultrahangos áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb működés érdekében az ultrahangos áramlásmérő szoftveren keresztül beállítható. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.

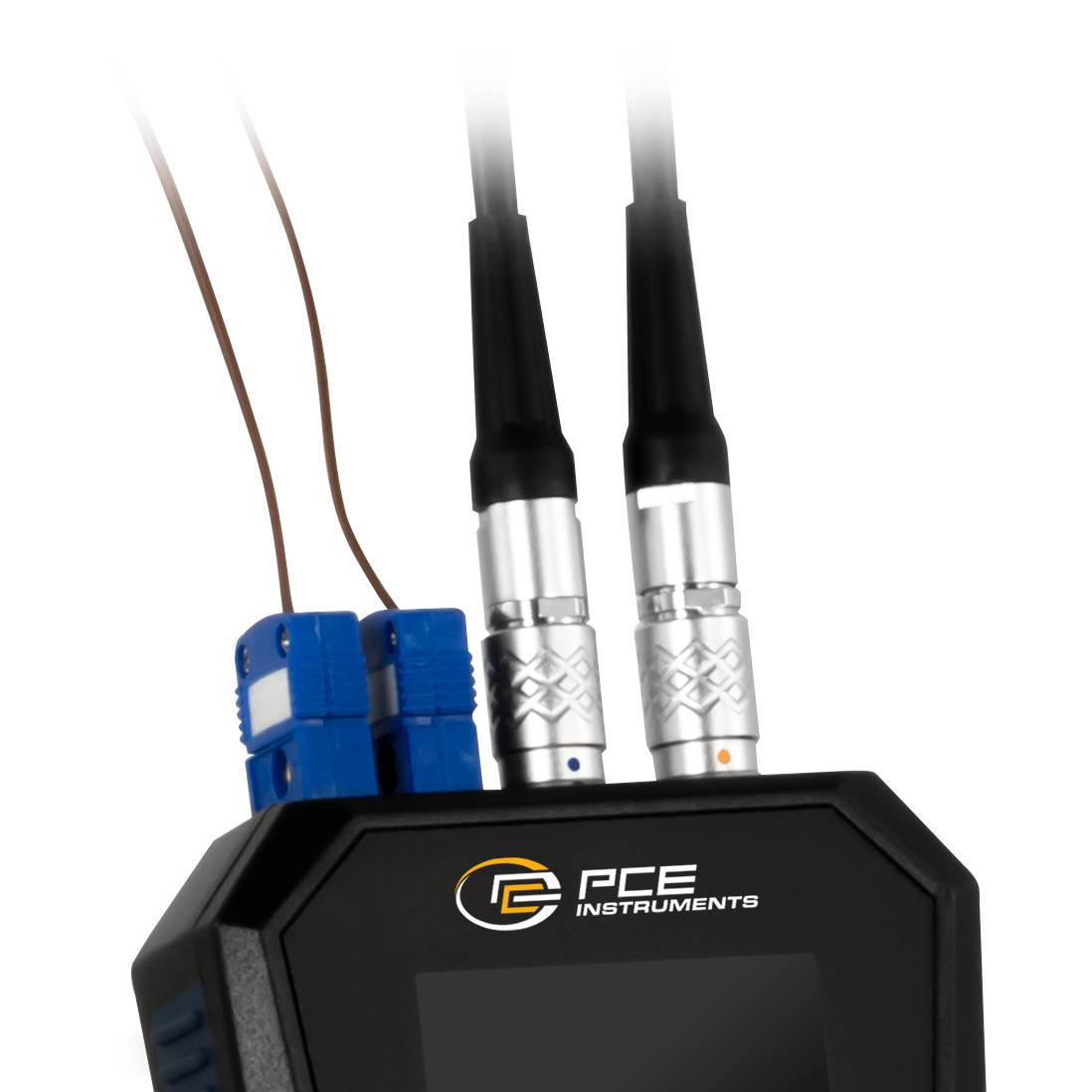

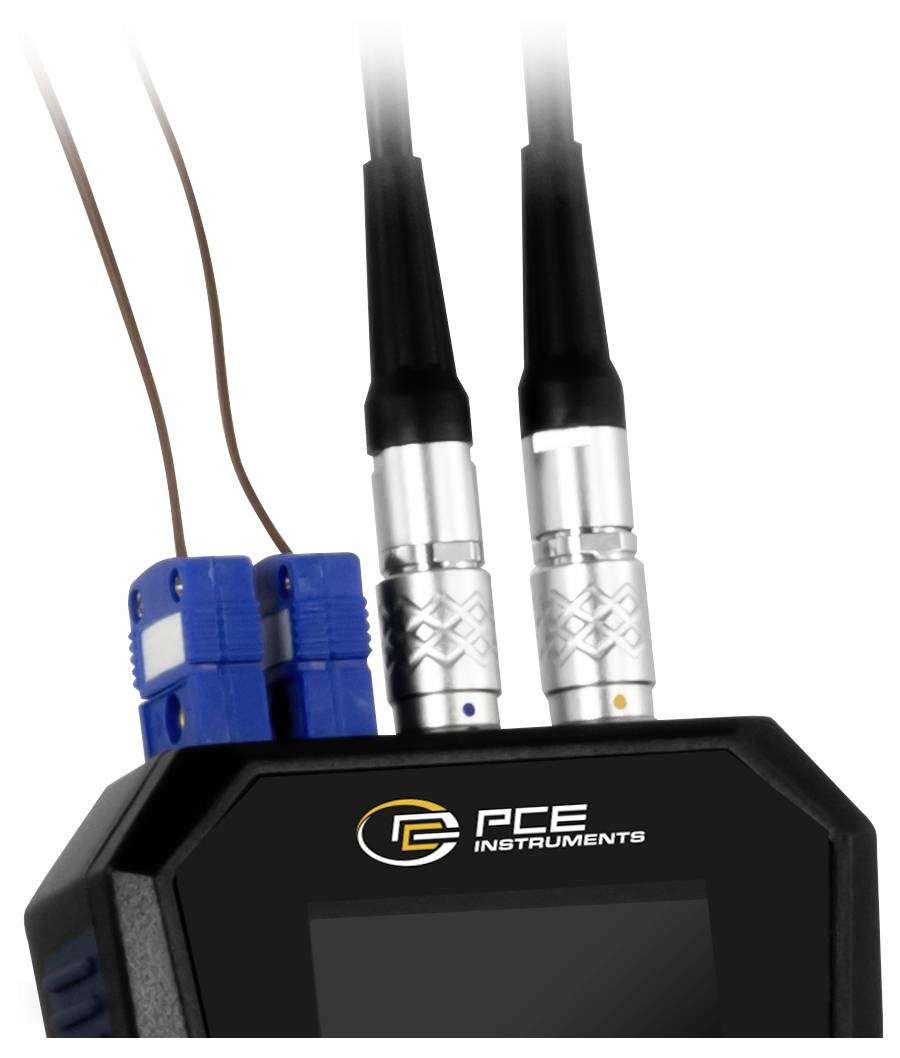

A hőmennyiség ultrahangos áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az ultrahangos áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő meg tudja határozni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg tudja kiszámítani és megjeleníteni a hőegységenkénti költségeket. Így az ultrahangos áramlásmérőt például fűtési rendszerek ellenőrzésekor használják.

Az ultrahangos áramlásmérő LC színes kijelzője 2,8&quot méretű, ezért könnyen leolvasható. Opcionálisan az ultrahangos áramlásmérő ISO vagy DAkk S kalibrációs tanúsítvánnyal is felszerelhető.

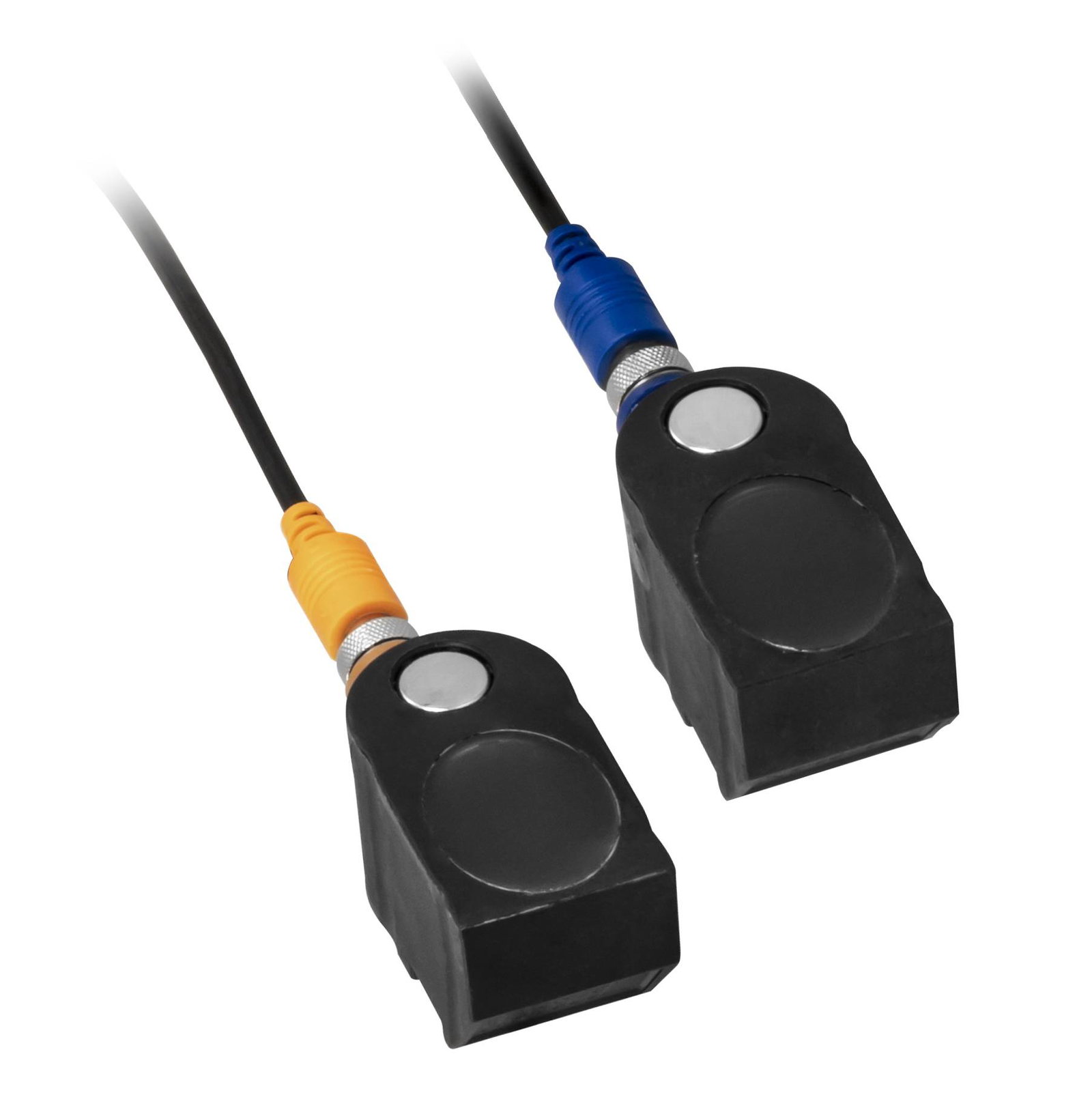

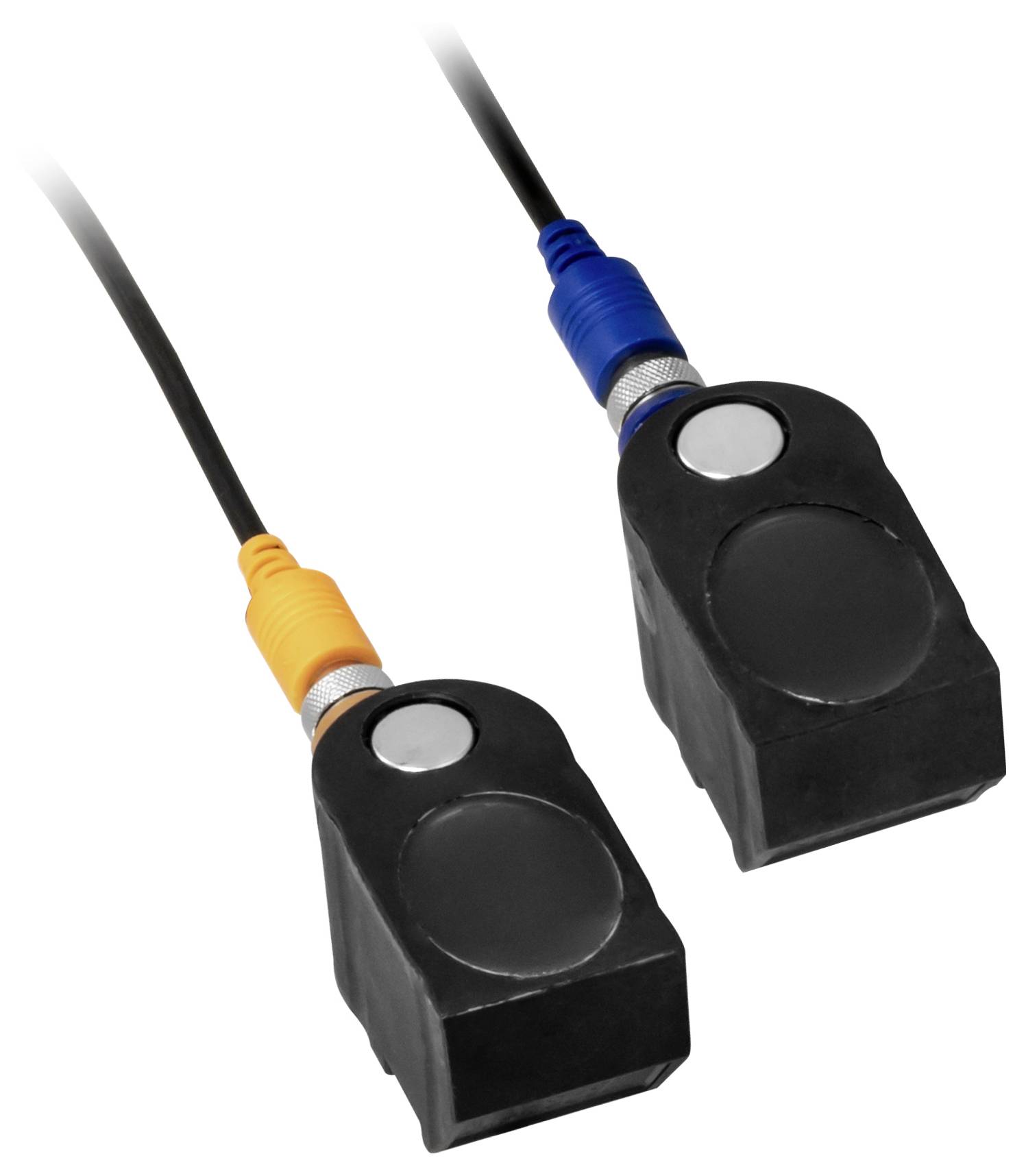

PCE-TDS 200S ÉRZÉKELŐ

Kis érzékelőpár DN 15 … 100 / 20 … 108 mm csőátmérőhöz. Alkalmas különösen kisméretű csövekhez. Az érzékelők különösen kicsi, 45 x 30 x 30 mm-es méretekkel és -30 ... 160 °C hőmérsékleti ellenállással rendelkeznek. Az alsó mágneseknek köszönhetően az érzékelők vasfémekre is felszerelhetők. Ezenkívül az ultrahangos áramlásmérő érzékelői levehető kábelkötegelők segítségével csatlakoztathatók a csőhöz.

PCE-TDS 200M ÉRZÉKELŐ

Közepes érzékelőpár DN 50 … 700 / 57 … 720 mm csőátmérőhöz. Alkalmas közepes méretű csövek áramlásmérésére. Az ultrahangos áramlásmérő érzékelőibe beépített mágnesekkel vascsövekre rögzíthetők. Alternatív megoldásként az érzékelők levehető kábelrögzítőkkel is felszerelhetők a csőre. A hőállóság -30 ... 160 °C között van.

Ez a szöveg gépi fordítással készült.

Jellemzők

• Mérési tartomány: ±32 m/s
• Felbontás: 0,001 m/mp
• beleértve 4 érzékelőt
• Érzékelő csőátmérőhöz DN 50 ... 700 / 57 ... 720 mm, DN 15 ... 100 / 20 ... 108 mm
• Hőállóság: -30 … 160 °C
• Hőmérsékletmérés 1800 °C-ig
• különböző médiákhoz
• különböző csőanyagokhoz
• Mérési paraméterek: áramlási sebesség, áramlási sebesség, térfogat
• Hőmérséklet, hőteljesítmény és hőmennyiség
• Csatlakozás: USB
• költségkijelzés
• Adatgyűjtő: 32 GB tárolókapacitás (10 millió mérési pont)
• LiPo akkumulátor

Műszaki adatok

• Anyagjellemző: Galvanikusan cinkezett, Rozsdamentes
• Csatlakozó (érzékelők): Kábel tömszelence
• Csomagolás: doboz
• Ház anyaga: Polisztirol (EPS), Tiszta műanyag, Gumi, Polimer, Műanyag, PTFE, Műanyag, fémes
• Házszín: Fekete
• Kimenetek (érzékelők): Analóg feszültség, Analóg, Két huzal
• Kábelhossz: 5 m
• Környezeti hőmérséklet (max.): 65 °C
• Környezeti hőmérséklet (min.): -20 °C
• Max. üzemi feszültség: 5 V
• Megszólalási idő: 1 mp
• Média hőmérséklet (min.): -30 °C
• Médiahőmérséklet (max.): 160 °C
• Méret, hossz: 166 mm
• Méret, magasság: 85 mm
• Méret, szélesség: 32 mm
• Mérési tartomány (max.): 32 m/s
• Mérési tartomány (min.): 0 m/s
• Névleges átmérő: 720 mm
• Pontosság: 1.5 %
• Súly: 255 g
• További műszaki adatok: Áramlásmérési mérési tartomány ±32 m/sFelbontás: 0,001 m/mpPontosság DN ≥50 mm: ±1,5%-a áfa sebességekhez 0,3 m/sDN 50 mm: ±3,5% F.S. áfa sebességekhez 0,3 m/sReprodukálhatóság a leolvasás ±0,5%-aPCE-TDS 200 S SENSOR érzékelőpárCsőátmérő DN 15 … 100 / 20 … 108 mmMérete 45 x 30 x 30 mmHőállóság -30 … 160 °CPCE-TDS 200M ÉRZÉKELŐ Csőátmérő DN 50 … 700 / 57 … 720 mmHőállóság -30 … 160 °CZ, V, N, W mérési módszerMedium VízTengervízOlajnyersolajMetanolEtanolDízelBenzinpetróleumEgyéni (hangsebesség manuális bevitele közepesről)Minden szennyeződést tartalmazó folyadék 5%cső anyaga Réz CUAcél FErozsdamentes acélAlumínium ALSárgaréz MEöntöttvas CIvas FENikkel NItitán TICink ZIAkril ACpolietilén PEPolipropilén PPPolivinil-klorid PVCNylonNYFelhasználó által definiált (a csőanyag keresztirányú hangsebességének kézi bevitele)a cső belső bélése Nincs bélésFelhasználó által definiáltEpoxi gyantaGumiHabarcsPolisztirol PSpolietilén PEPolitetrafluor-etilén PTFEPoliuretán PUPolipropilén PPFelhasználó által definiált (a cső belső bélésének hosszanti hangsebességének manuális bevitele)Mérési paraméterek áramlási sebesség, térfogatáram és térfogatMértékegységek (mértékek) mm, inMértékegységek (áramlási sebesség) m/s, láb/sMértékegységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, obIdő megadása Másodpercek, percek, órák, napokEgységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob Hőmérséklet mérés Mérési tartomány pontosságaB típus: 600 ... 1800°C, B típus: ±(0,5% + 3°C)E típus: -100 ... +900 °C E típusú: ±(0,4 % + 1 °C)J típus: -100 ... 1150 °C J típus: ±(0,4% + 1 °C)K típus: -100 ... +1370 °C K típus: ±(0,4 % + 1 °C)N típus: -100 ... + 1150 °C N típus: ±(0,4 % + 1 °C)R típus: 0 ... 1700°C, R típus: ±(0,5% + 3°C)S típus: 0 ... 1500°C, S típus: ±(0,5% + 3°C)T típus: -100... +400 °C T típus: ±(0,4 % + 1 °C)Felbontás: 0,1 °CCsatlakoztatható hőelemek B, E ,J ,K ,N ,R ,S ,TMérési paraméterek áramlási sebesség, térfogatáram, térfogat, hőmérséklet, hőteljesítmény és hőmennyiségEgységek (hőmérséklet)............ °C/°FMértékegységek (hőmennyiség) K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtuMértékegységek (hőteljesítmény) W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/hKöltség megjelenítése EUR, font, USD, török líra, zloty, jenTovábbi specifikációk 2,8&quot LCD kijelzőMértékegységek metrikus / angolszászMenünyelvek: német, angol, francia, spanyol, olasz, holland, portugál, dán, török, lengyel, orosz, kínai, japánMűködési és tárolási feltételek Hőmérséklet: -20 … +65 °C Páratartalom: 10 … 95 % r. F., nem lecsapódóAdatgyűjtő 32 GB tárolókapacitás / 10 millió mérési pont USB interfész (online méréshez, a belső memória kiolvasásához és az akkumulátor töltéséhez)Védelmi típus: IP52Tápfeszültség Belső: LiPo akkumulátor (3,7 V, 2500 mAh)Külső: USB 5VDC, 500mAÜzemelési idő kb. 10 óraMéretei 165 x 85 x 32 mmSúly 255 g
• Védelmi típus: IP52
• Érzékelő jellemzők: Házzal, Csatlakozófedél 2 kábel tömszelencével, Csatlakozófedél 2 csatlakozóval
• Üzemi feszültség: 5 V
• Üzemi feszültség (min.): 5 V

Szállítás tartalma

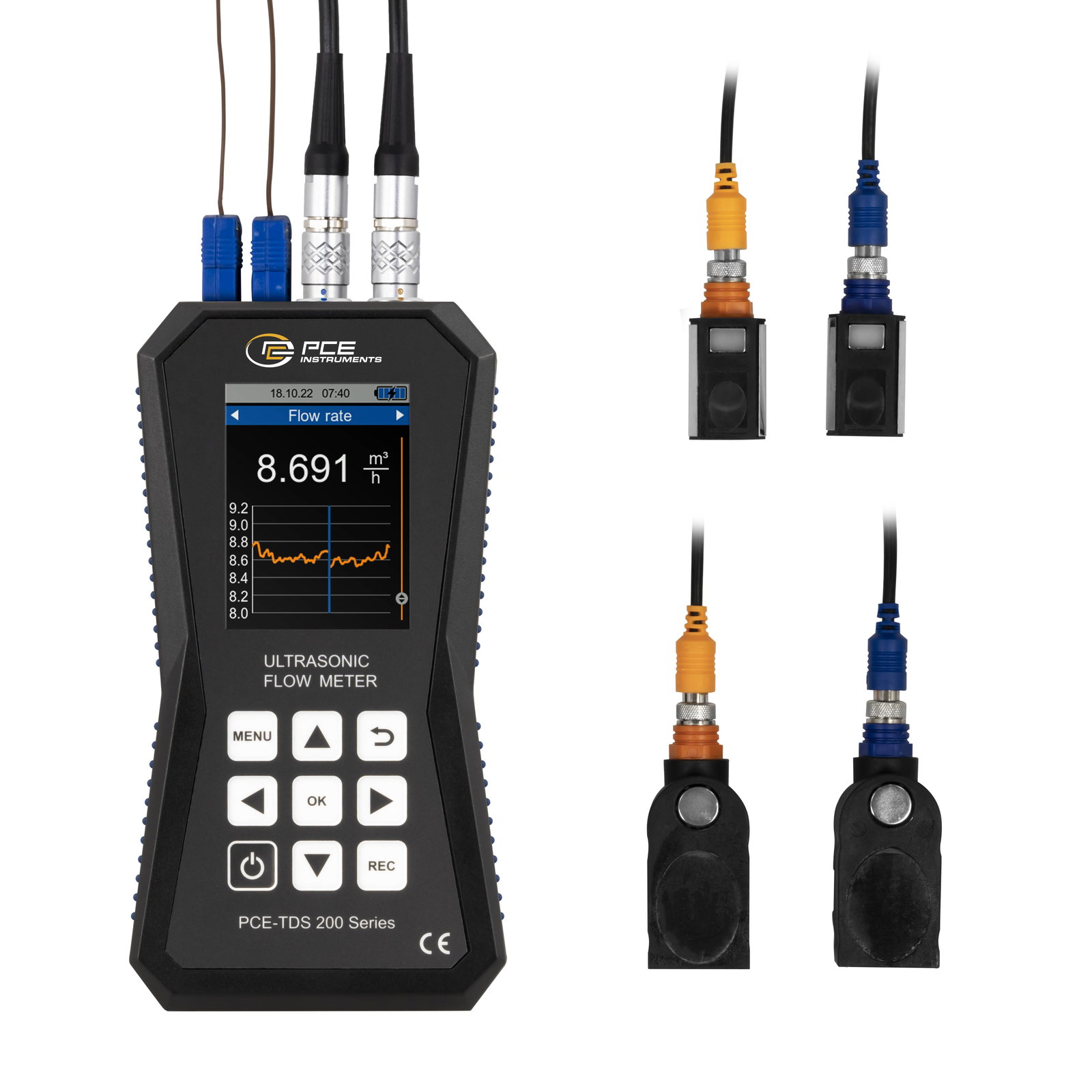

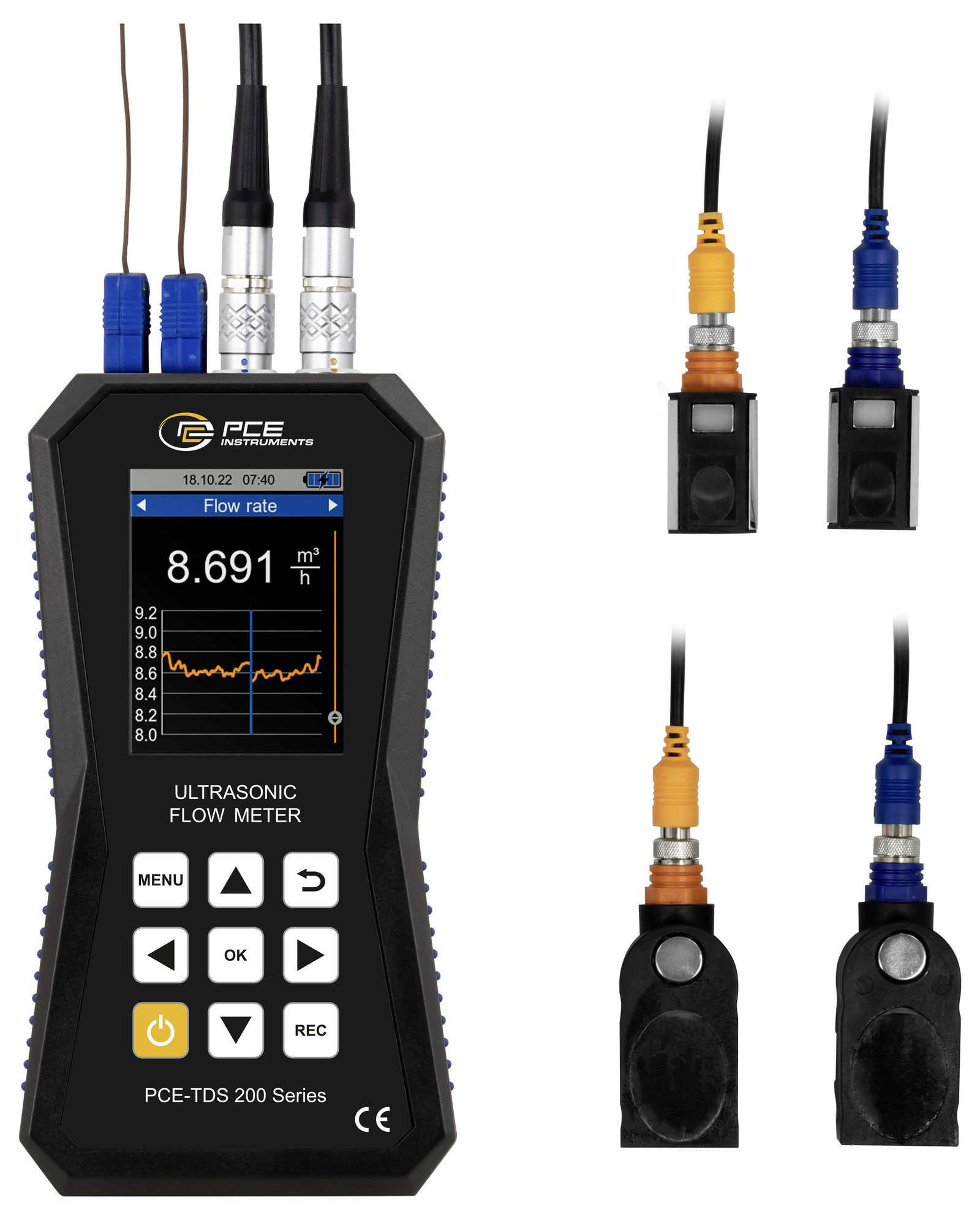

• 1 x ultrahangos áramlásmérő
• PCE-TDS 200+ SM1 db áramlásérzékelő
• PCE-TDS 200 S ÉRZÉKELŐ (pár)1 db áramlásérzékelő
• PCE-TDS 200 M ÉRZÉKELŐ (pár)2 db
• TF-RA330 hőmérséklet érzékelő2 x
• 5 m-es csatlakozókábel
• 2 x levehető kábelkötegelő1 db hálózati adapter1 x
• USB-C kábel1 x
• Ultrahangos kontaktgél
• 1 db db mérőszalag1 x műanyag tok1 db használati útmutató
