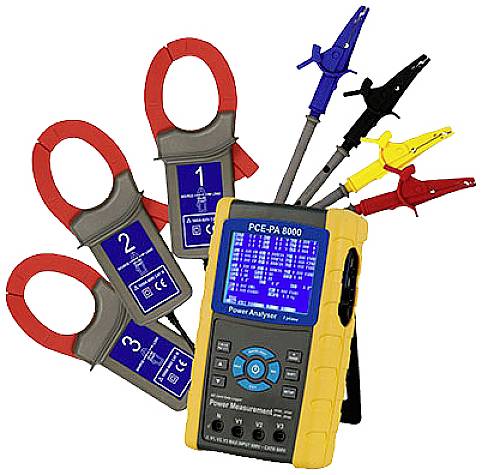

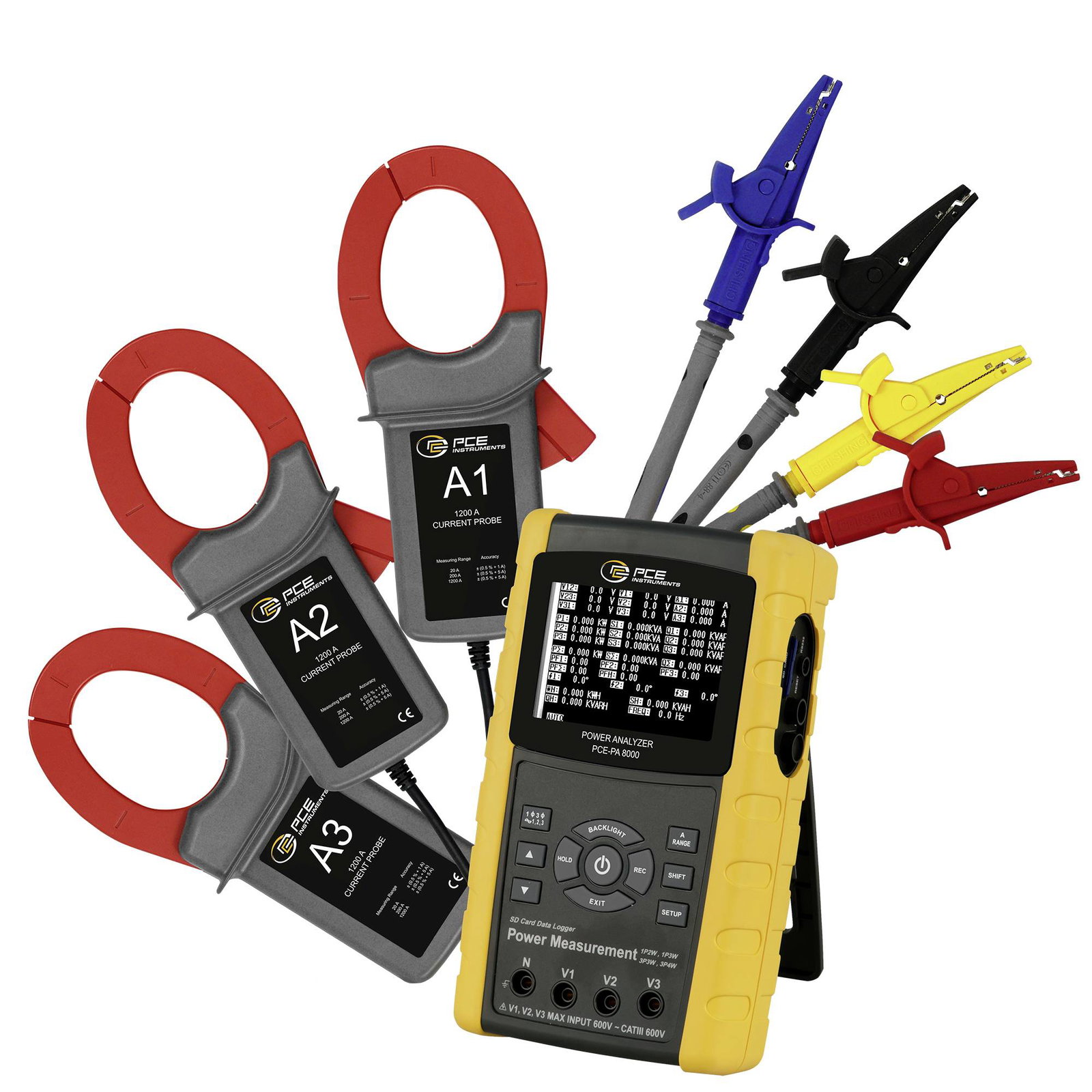

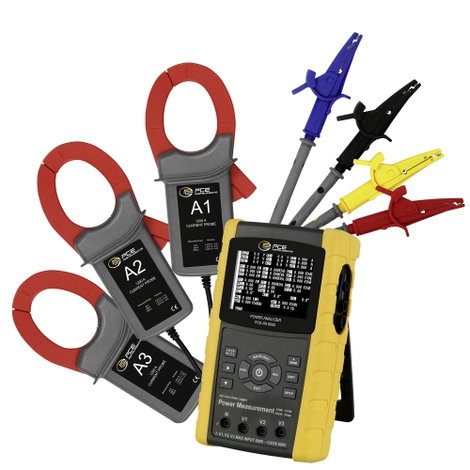

Háromfázisú hálózatanalizátor, PCE Instruments PCE-PA 8000

3 fázisú teljesítményelemzés 3 fázisú / 4 vezetékes, 3 fázisú / 3 vezetékes, 1 fázisú / 2 vezetékes, 1 fázisú / 3 vezetékes hálózatokban

Az áram és a feszültség valódi RMS mérése

Aktív, látszólagos és meddő teljesítmény mérése

A fázisszög és a teljesítménytényező meghatározása

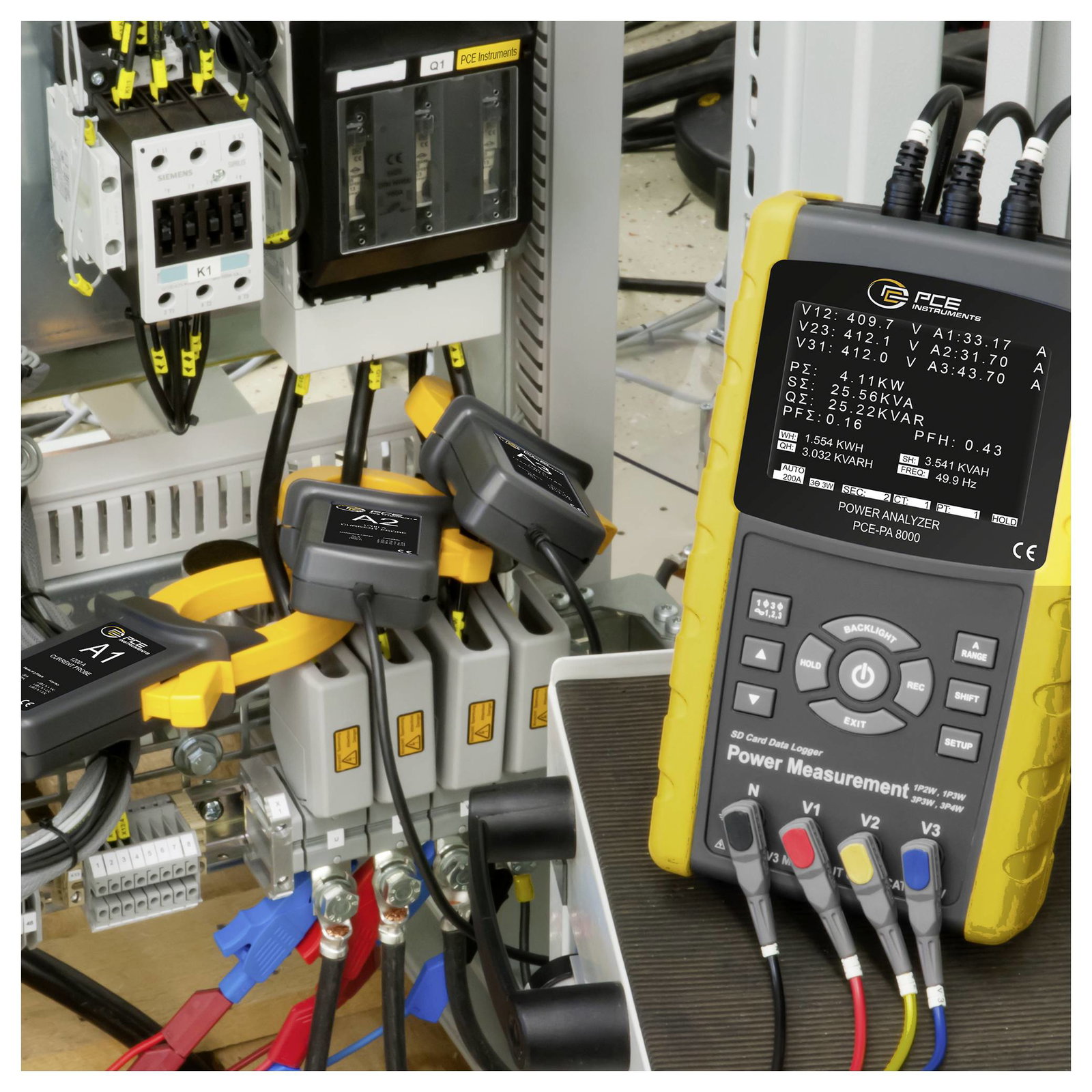

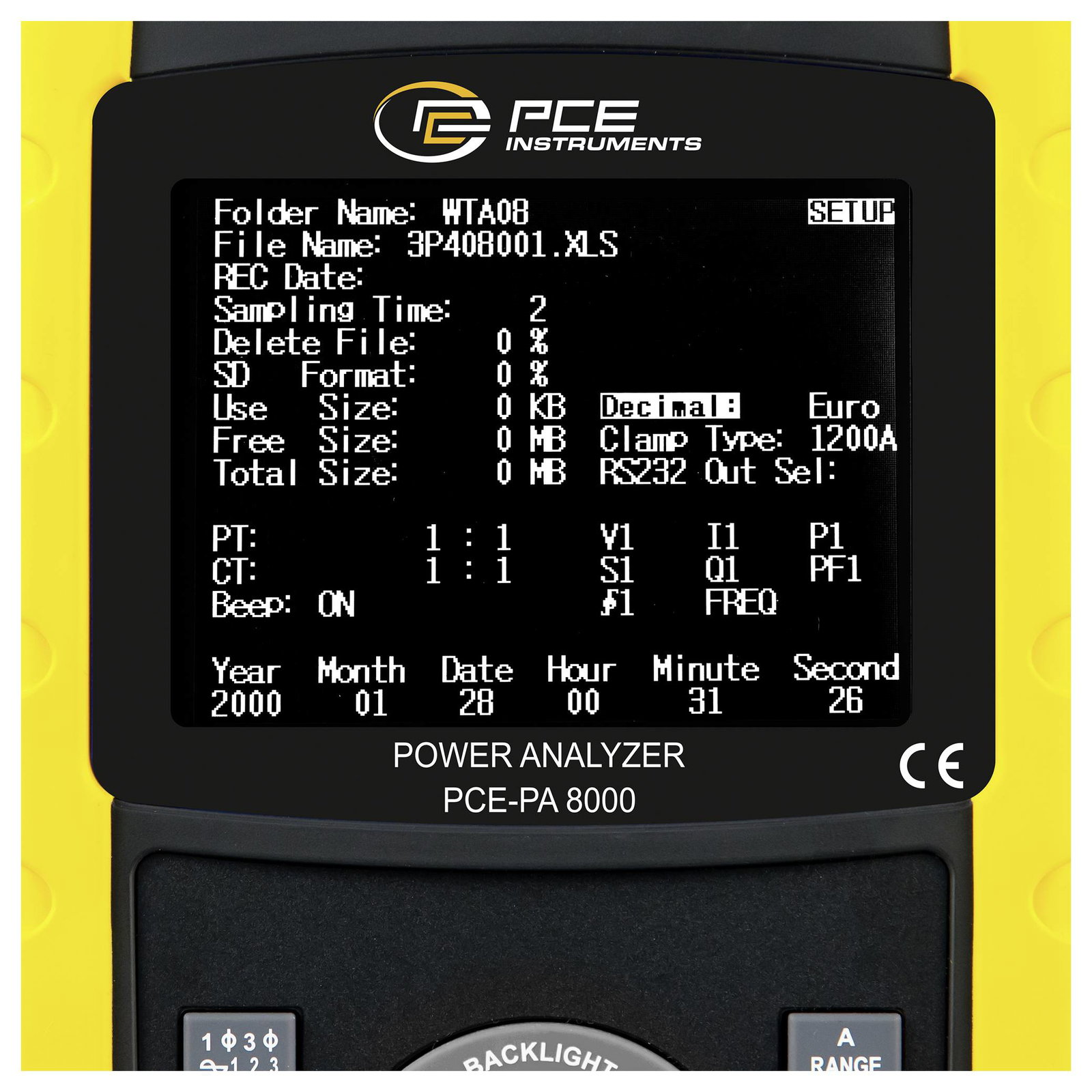

PCE-PA 8000 HVAC mérőkészülék adattárolással SD kártyán, valamint PC-n. A PCE-PA 8000 lakatfogós ampermérővel egy- és háromfázisú áramkörben is mérhető és rögzíthető a teljesítmény. Hosszú távú mérések végezhetők a PCE-PA 8000 ampermérővel. A mérőkészülék a mérési adatokat egy behelyezhető SD kártyára menti XLS formátumban. Ez azt jelenti, hogy a mérési adatok kényelmesen kiértékelhetők a számítógépen. A felvételi intervallum szabadon választható 2 és 7200 másodperc között. Az energiamérő képes energiamérések elvégzésére, valamint a teljesítménytényező és a fázisszög meghatározására. A PCE-PA 8000 teljesítményelemző lakatfogói 50 mm-es vezetékátmérőig használhatók. A mérőeszköz ezért ideálisan alkalmas az energiaellátó hálózatban történő használatra. A nagyméretű, 3,7 hüvelykes kijelzőnek köszönhetően minden mért érték egy pillantással leolvasható. Ez lehetővé teszi a pillanatnyi mért értékek gyors elemzését, és áttekintést ad az áramerősségről, a feszültségről és a fogyasztott teljesítményről.

Műszaki adatok

• Kalibrált: Gyári standard (tanúsítvány nélkül)
• További műszaki adatok: Feszültségmérés (AC V) Mérési tartomány 10 V... 600V (fázis a nullára) 10V... 600V (fázistól fázisig) Felbontás 0.1V Pontosság ± (0,5% + 0,5 V) Árammérés (AC A) Mérési tartomány 20 A Felbontás 0,001 A (&lt 10 A) 0,01 A (=10 A) Pontosság ± (0,5% + 0,1 A) Mérési tartomány 200 A Felbontás 0,01 A (&lt 100 A) 0,1 A (= 100 A) Pontosság ± (0,5% + 0,5 A) Mérési tartomány 1200 A Felbontás 0,1 A (&lt 1000 A) 1 A (= 1000 A) Pontosság ± (0,5A + 5A) Aktív teljesítmény Mérési tartomány Felbontás Pontosság 0 KW ... 9999KW 10KW... 99.99KW 100KW... 999,9KW 1MW... 9,999 MW 0,001 KW 0,01 KW 0,1 KW 0,001 MW ± (1% + 0,008 KW) ± (1% + 0,008 KW) ± (1% + 0,8 KW) ± (1% + 0,008 MW) Látszólagos teljesítmény Mérési tartomány Felbontás Pontosság 0 KVA ... 9 999 KVA 10 KVA ... 99,99 KVA 100 KVA ... 999.9KVA 1MVA... 9,999MVA 0,001KVAR 0,01KVAR 0,1KVAR 0,001MVAR ± (1% + 0,008KVAR) ± (1% + 0,08KVAR) ± (1% + 0,8KVAR) ± (1% + 0,008MVAR) Meddőteljesítmény Mérési tartomány Felbontás Pontosság 0 KVAR ... 9.999KVAR 10KVAR ... 99,99 KVAR 100 KVAR ... 999.9KVAR 1MVAR ... 9,999MVAR 0,001KVAR 0,01KVAR 0,1KVAR 0,001MVAR ± (1% + 0,008KVAR) ± (1% + 0,08KVAR) ± (1% + 0,8KVAR) ± (1% + 0,008MVAR) Aktív energia Mérési tartomány Felbontás Pontosság 0 KWH ... 9,999 kWh 10,00 kWh ... 99,99 kWh 100,0 kWh ... 999.9KWH 1MWH... 9,999 MWH 0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh ± (2% + 0,008 KWh) ± (2% + 0,08 KWh) ± (2% + 0,8 KWh) ± (2% + 0,008 MWh) Látszólagos energia Mérési tartomány Felbontás Pontosság 0 KVAH ... 9.999KVAH 10.00KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1MVAH... 9,999 MVAH 0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh ± (2% + 0,008 KVAh) ± (2% + 0,08 KVAh) ± (2% + 0,8 KVAh) ± (2% + MVAh) ± 08% + MVAh. Meddőenergia Mérési tartomány Felbontás Pontosság 0 KVARH ... 9.999KVARH 10.00KVARH ... 99.99KVARH 100.0KVARH ... 999.9KVARH 1MVARH ... 9,999MVARH 0,001KVARh 0,01KVARh 0,01KVARh 0,001MVARh ± (2% + 0,008KVARh) ± (2% + 0,08KVARh) ± (2% + 0,8KVARh) ± (2% + 0,8KVARh) ± (2% + VAR0.) Teljesítménytényező mérési tartománya 0 ... 1 Felbontás 0,01 Pontosság ±0,04 Fázisszög mérési tartomány -180°... 180° Felbontás 0,1° Pontosság ± 1° Frekvencia mérési tartomány 45 Hz ... 65 Hz Felbontás 0,1 Hz Pontosság 0,1 Hz Általános jellemzők 3,7 hüvelykes mátrix LCD kijelző (320 * 240 pixel) LED háttérvilágítással Mérhető elektromos mennyiségek AC V, AC A, aktív teljesítmény, látszólagos teljesítmény, hatásos teljesítmény, teljesítménytényező, fázisszög, hálózati frekvencia Feszültség mérési tartományok 10 V... 600V AC, automatikus tartomány Árammérési tartományok 0,2 A ... 1200A AC, automatikus/kézi tartomány Biztonsági szabvány IEC1010CAT III 600V Bemeneti ellenállás AC V 10 MOhm Üzemi frekvencia árambilincsek 40 Hz ... 1 kHz tesztelt üzemi frekvencia árambilincsek 45 Hz ... 65 Hz Túlterhelés elleni védelem AC A AC V 720 V RMS 1300A árambilinccsel Adattároló SD kártya Felvételi időköz 2 másodperc... 7200 másodperc Adatgyűjtő funkció valós idejű tárolás az SD kártyán Adatkimenet USB-n vagy RS232-n keresztül a csatlakozókábeltől függően Üzemi hőmérséklet 0 °C... 50 °C környezeti páratartalom 80% relatív páratartalom Tápellátás 8 x 1,5 V AA elem, 9 V táp Áramfelvétel mérő készülék: 300 mA DC Árambilincs: 34mA DC maximális kábelátmérő 50 mm Súly Mérőeszköz: 948 g (elemekkel együtt) Árambilincs: 467 g (kábellel együtt) Méret mérőműszer: 225 x 125 x 64 mm árambilincs: 210 x 64 x 33 mm Pofa: 86 mm (külső)

Szállítás tartalma

• 1 db
• PCE-PA 8000 teljesítménymérő

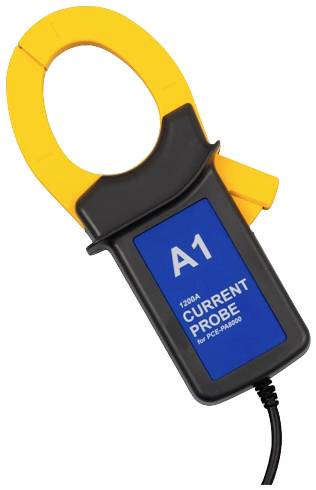

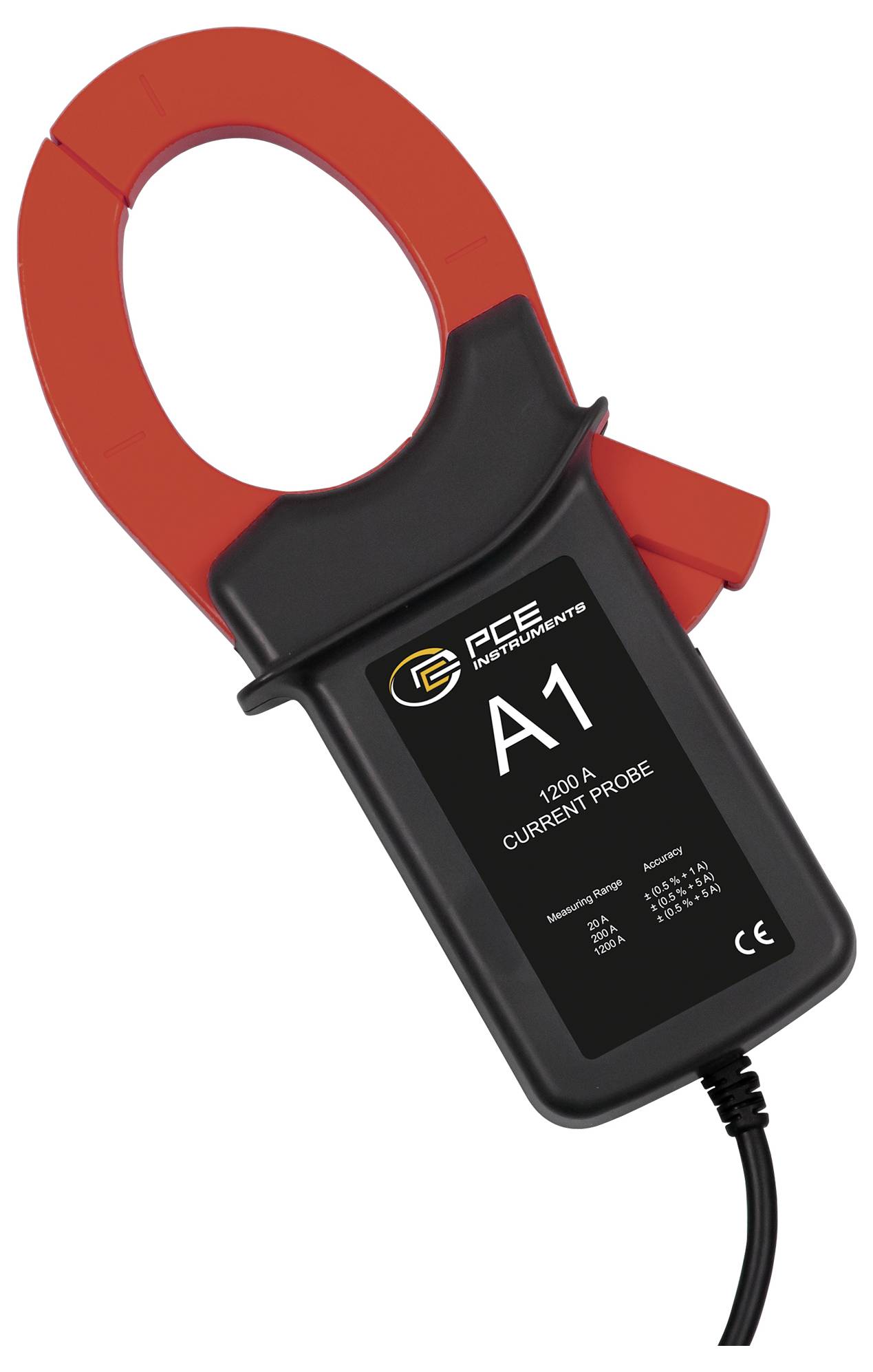

• 3x árambilincs
• 4 x mérővezeték
• 4 x aligátor klip
• 1 x
• SD memóriakártya
• 2 GB 1 x tápegység
• 9V DC 8 x
• 1,5 V AA elem
