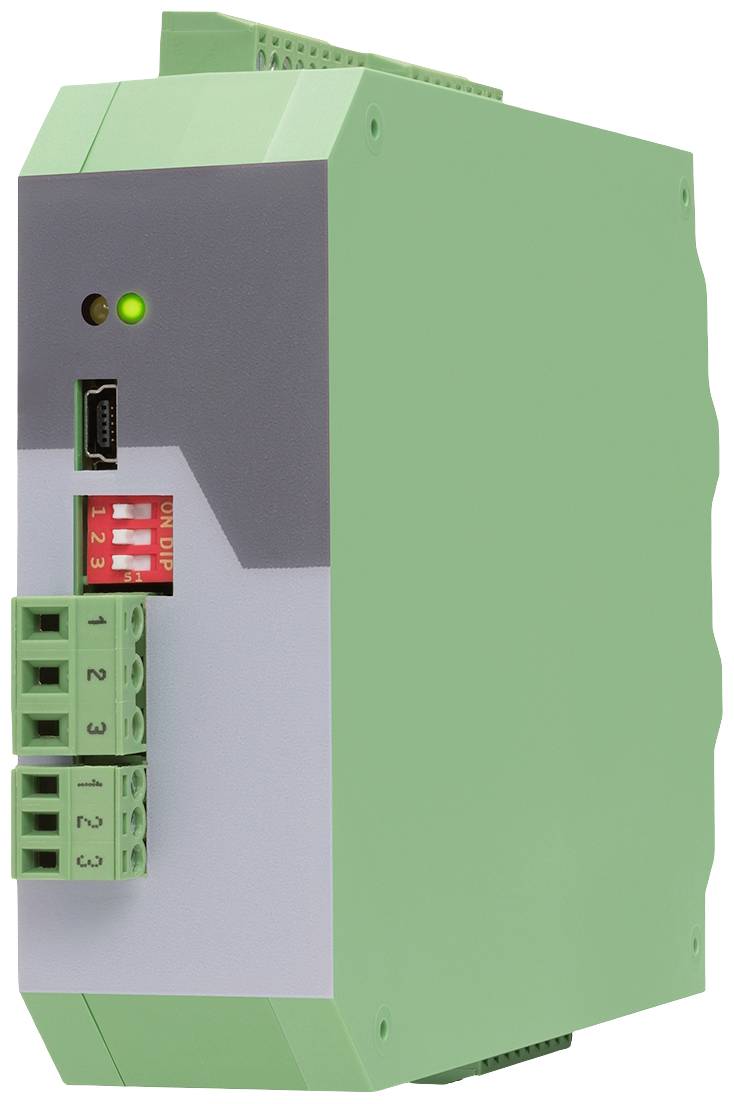

Motrona 6877.5022 I/O modul Csavaros szorítók Digitális bemenetek száma: 2

DMS mérőerősítő (2-szeres)

6 vezetékes csatlakozás két nyúlásmérős teljes hídérzékelőhöz

2x áram-feszültség kimenet

Az érzékelő jeleinek skálázására és összekapcsolására szolgáló funkciók (pl. A+B, AB, ...)

Állítható hídfeszültség érzékelőnként 3 VDC és 10 VDC között

Az érzékelő bemenetek érzékenysége 1 … 10 mV

Az érzékelő adatainak továbbítása RS-485-ön keresztül

Programozás USB-n keresztül és az operációs rendszer felhasználói felületén (ingyenes)

4 x HTL/PNP vezérlő bemenet

4 x vezérlő kimenet a különböző működési állapotok jelzésére

Ehhez a mérőerősítőhöz két DMS full bridge szenzor csatlakoztatható, melyek konvertált mért értékei két analóg kimeneten (áram/feszültség) és négy HTL vezérlőkimeneten érhetők el.

Van egy USB programozói interfész és egy RS-485 kommunikációs interfész LECOM vagy MODBUS protokollal. Négy HTL vezérlő bemenet segítségével a nyúlásmérő érzékelők nullázhatók.

A négy HTL Control kimenet a kapcsolási pontok túllépését és süllyedését, valamint a tartományon kívüli mozgásokat továbbítja. DMS hiba is kiadható.

A HTL vezérlő bemenetek segítségével meg lehet szüntetni az önreteszelést a kimeneteken.

Továbbá a HTL vezérlőbemeneteken keresztül az analóg kimenet beállítási funkciója is megvalósítható.

Ez a szöveg gépi fordítással készült.

Jellemzők

• Robusztus műanyag ház közvetlenül a
• DIN-sínre pattintáshoz

Műszaki adatok

• Csatlakozók (építőelemek): Csavaros szorító
• Digitális bemenetek száma: 2
• Méret, hossz: 118 mm
• Méret, magasság: 140 mm
• Méret, szélesség: 34 mm
• További műszaki adatok: Csatlakozások Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm2 / AWG 16Tápellátás Bemeneti feszültség: 18 ... 30VdcTápellátás védelmi áramkör: fordított polaritás elleni védelemA tápegység maradék hullámossága: ≤ 10%Tápegység áramfelvétele: kb. 50 mA (24 V-on, terheletlen)A nyúlásmérő táp kimeneti feszültsége: 3-10 VDCA nyúlásmérő táp kimeneti árama: max. 50 mADMS bemenetek száma: 2 visszaolvasássalA nyúlásmérő bemenetek konfigurációja: FeszültségA nyúlásmérő bemeneti érzékenysége: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mVA nyúlásmérő bemenetek Felbontás: 16 bitA nyúlásmérő bemeneti pontossága: +/- 0,01% / 10KAnalóg kimenetek száma: 2Analóg kimenetek feszültsége: +/- 10V (külső terhelés max. 5kOhm)Analóg kimenetek árama: 0/4mA...20mA (terhelés max. 270 Ohm)Analóg kimenetek Felbontás: 16 bitAnalóg kimenetek pontossága: +/- 0,01% / 10KAnalóg kimenetek válaszideje: A mintavételi időtől és a szűrőtől függVezérlő bemenetek száma: 4Vezérlő bemenetek formátuma: HTL, PNP (alacsony 0 ... 4V, magas 10... 30V)Vezérlő bemeneti frekvencia: max 1 kHzA vezérlő bemenetek válaszideje: 1 msVezérlő bemenetek terhelése: max.3mA 24VDC-nVezérlő kimenetek száma: 4Vezérlő kimenetek formátuma / szintje: HTL: 17 ... 29 V (a tápfeszültségtől függően)Vezérlő kimenetek Kimeneti áram: max 30 mA, magas oldali meghajtóUSB verzió: USB 2.0 mini B típusúHáz kialakítása: 2 vezetékes RS-422Ház Protokoll: LECOM, MODBUSHáz anyaga: műanyagHáz összeállítás: 35 mm-es DIN-sínen (EN 60715 szerint)Ház méretei (Sz x Ma x Mé): 34 x 140 x 118 mmHáz védettségi fokozata: IP20Ház súlya: kb 100 gKörnyezeti hőmérsékletű működés: 0 °C ... +60 °C (nem lecsapódó)Tárolás környezeti hőmérsékleten: -25 °C ... +70 °C (nem lecsapódó)Meghibásodási arány MTBF években (folyamatos működés 60 °C-on): 59,9
• Üzemi feszültség: 18-30 V/DC

Szállítás tartalma

• Használati útmutató
