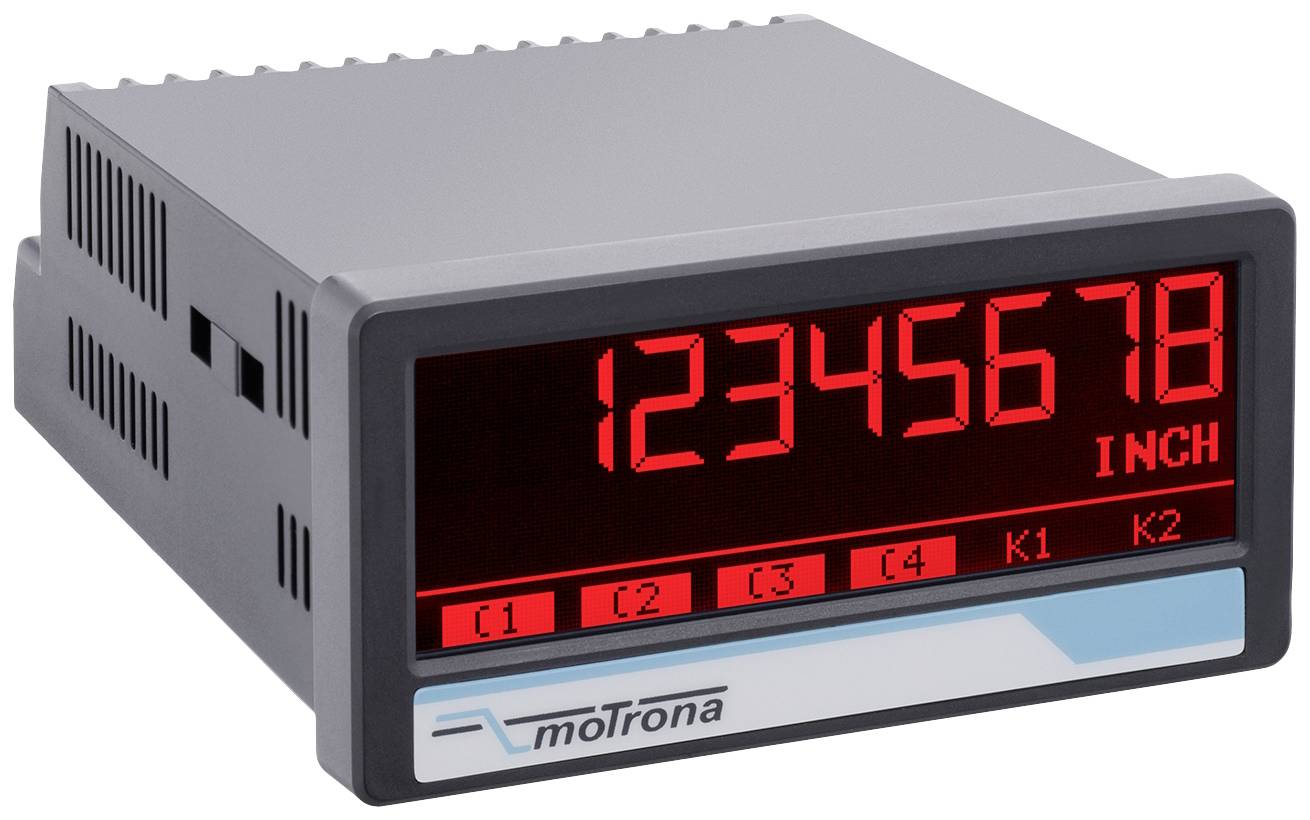

Motrona Digitális kijelző

Profinet kijelző

Többfunkciós kijelző PROFINET interfésszel

Működési módok két folyamatérték és a két érték közötti kapcsolatok megjelenítéséhez (1+2, 1-2, 1x2, 1:2)

Profinet IO-eszköz megfelelőségi osztály B

Kétportos Ethernet beépített kapcsolóval

Fényes és nagy kontrasztú kijelző eseményfüggő színváltozatokkal

Intuitív és egyszerű paraméterezés sima szöveggel és érintőképernyőn keresztül

Szabványos beépítési ház, 96 x 48 mm-es és IP65-ös védelmi osztályú

Opcionális kapcsoló kimenetek

A készüléket PROFINET kijelzőeszközként tervezték panelre szereléshez.

A PROFINET vezérlő által továbbított két folyamatadat-érték skálázható, összekapcsolható és megjeleníthető.

Az intuitív kezelésnek, a széles körű funkcióknak és opcióknak köszönhetően univerzálisan használható.

A PROFINET kijelzőkészülék üzembe helyezéséhez és a jelen kezelési utasítás megértéséhez a PROFINET IO működésének alapismerete szükséges.

Ez a szöveg gépi fordítással készült.

Jellemzők

• Masszív műanyag ház
• Fényes és nagy kontrasztú kijelző eseményfüggő színváltozatokkal
• 7 szegmenses kijelző emulációja szimbólumokkal és mértékegységekkel
• Intuitív és egyszerű paraméterezés sima szöveggel és érintőképernyőn keresztül

Műszaki adatok

• Beépítési mélység: 43 mm
• Beépítési szélesség: 91 mm
• Csatlakozók (építőelemek): Csavaros szorító
• Kijelző (digitek): -99999999, 99999999
• Kijelző technológia: LCD grafikus
• Max. üzemi feszültség: 30 V/DC
• Méret, hossz: 116 mm
• Méret, magasság: 48 mm
• Méret, szélesség: 96 mm
• Számjegymagasság: 13 mm
• Súly: 200 g
• További műszaki adatok: Csatlakozások Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm2 / AWG 16Tápegység DC bemeneti feszültség: 18 ... 30VdcTápellátás DC védelmi áramkör: fordított polaritás elleni védelemTápegység DC áramfelvétel: kb. 100 mA (terheletlen)Tápellátás DC biztosíték: külső: T 0,5 ASegédfeszültség kimenet Egyenáramú tápellátással: 24 VDC (kb. 1 V-tal alacsonyabb, mint a bemeneti feszültség), max. 250 mA vagy 5 VDC (± 15%), max. 250 mASegédfeszültség kimenet AC tápellátással: 24 VDC (± 15%) (max. 150 mA 45°C-ig / 80 mA 45°C-tól) vagy 5 V DC (± 15%), max. 250 mAProfinet interfész csatlakozás: 2 Ethernet port RJ45 beépített kapcsolóval és galvanikus leválasztássalProfinet interfész Adatátviteli sebesség: 100 Mbit/s full duplexProfinet interfész kommunikáció: Profinet IO eszköz, Profinet RT ciklikus és aciklikus adatcserévelProfinet interfész megfelelőségi osztály: BProfinet interfész Netload osztály: IIIVezérlő bemenetek száma: 3Vezérlő bemenetek formátuma: HTL, PNP (alacsony 0 ... 3V, magas 9... 30V)Vezérlő bemeneti frekvencia: max 10 kHzVezérlő bemenetek terhelése: max 2 mA / Ri 15k ohm / 470pFKijelző típusa: Grafikus LCD háttérvilágítássalKijelző Megjelenítési tartomány: 8 évtized plusz jel (-99999999 ... 99999999)Kijelző számjegy magassága 13 mmKijelző színe: piros/zöld/sárga (kapcsolható)Kijelző működése: érintőképernyő (rezisztív)Ház anyaga: ABS, UL 94 V-0Ház Rögzítés: panelre szerelhetőHáz méretei (Sz x Ma x Mé): 96 x 48 x 116 mmHáz kivágása (Sz x Ma): 91 x 43 mmHáz védettségi fokozata: IP65 elöl, IP20 hátulHáz súlya: kb 200 gKörnyezeti hőmérsékletű működés: -20°C... +60°CTárolás környezeti hőmérsékleten: -25°C... +70°C
• Védelmi típus: IP20 (hátoldal), IP65 (előlap)
• Üzemi feszültség (min.): 18 V/DC

Szállítás tartalma

• Rögzítési anyag panelszereléshezHasználati útmutató
