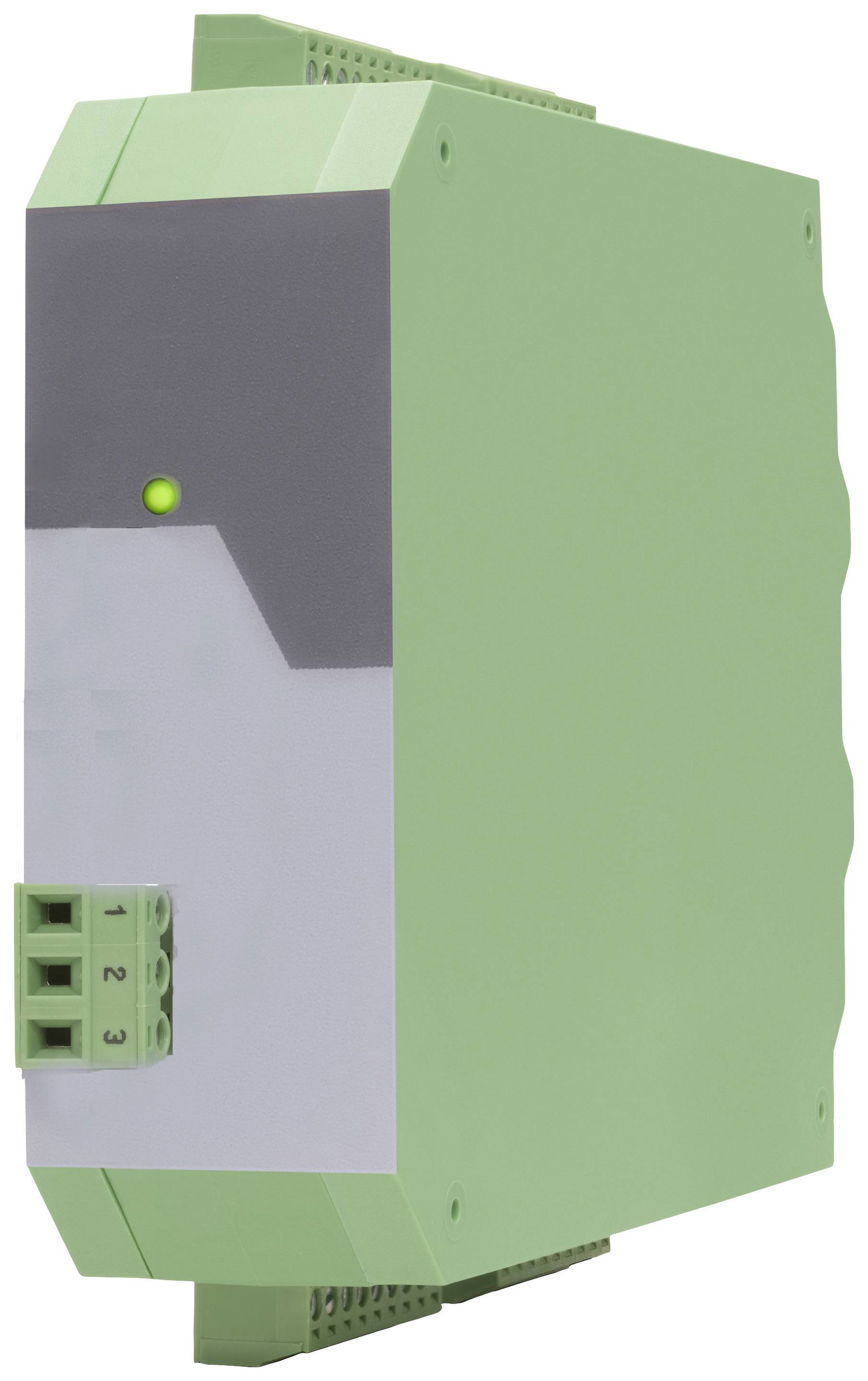

Motrona 7379.5021 I/O modul Digitális bemenetek száma: 1

Nyújtásmérő IO-Link konverterhez

DMS bemenet visszaolvasással

Konfiguráció:

Feszültség: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV

Felbontás: 16 bit

Pontosság: +/- 0,01% / 10K

A nyúlásmérő tápfeszültsége: 3-10 VDC max 50 mA

Ez a készülék ideálisan alkalmas nyúlásmérős teljes híd érzékelő csatlakoztatására, melynek konvertált mérési eredménye ciklikusan, IO-Link-en keresztül a folyamatadatokon keresztül kerül továbbításra.

Az egyes készülékparaméterek beállíthatók és menthetők különböző mérnöki eszközökkel, vagy működés közben az IO-Link segítségével. A támogatott „adattárolási” mechanizmusnak köszönhetően a készülékek egyszerű és problémamentes cseréje bármikor lehetséges.

Ez a szöveg gépi fordítással készült.

Jellemzők

• Robusztus műanyag ház közvetlenül a
• DIN-sínre pattintáshoz

Műszaki adatok

• Digitális bemenetek száma: 1
• Méret, hossz: 140 mm
• Méret, magasság: 109 mm
• Méret, szélesség: 34 mm
• További műszaki adatok: Csatlakozások Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm2/ AWG 16Tápellátás Bemeneti feszültség: 24VDC (18 ... 30 VDC - 10-Link master porton keresztül)Tápellátás védelmi áramkör: fordított polaritás elleni védelemTápegység áramfelvétele: kb. 75 mA (terhelés nélkül)A nyúlásmérő bemenet száma: 1 visszaolvasássalA nyúlásmérő bemeneti konfigurációja: FeszültségA nyúlásmérő bemeneti érzékenysége: +1-5mV, +/-10mV, +/-20e, +/-4OmV, +/-80mVA nyúlásmérő bemeneti felbontása: 16 bitA nyúlásmérő beviteli pontossága: +/- 0,01% / 10KNyújtásmérő bemenet A nyúlásmérő tápfeszültsége: 3-10 VDCA nyúlásmérő bemeneti kimeneti árama: max. 50 mAVezérlő bemenetek (csak &quot CO&quot opció esetén) Szám: Formátum: 3Vezérlő bemenetek (csak &quot CO&quot opcióval) Frekvencia: HTL, PNP (alacsony 0 ... 3V, magas 9... 30V) 1kHz maxVezérlő bemenetek (csak &quot CO&quot opció esetén) Válaszidő: kb. 1 msVezérlő bemenetek (csak &quot CO&quot opcióval) Átviteli idő (10 link): kb. 2 ms-onként - (10 link ciklusidő)Vezérlő bemenetek (csak &quot CO&quot opcióval) terhelés: max. 2 mA 24VDC-nVezérlő kimenetek (csak &quot CO&quot opcióval) Szám: 2Vezérlő kimenetek (csak &quot CO&quot opcióval) Formátum: 5 ... 30V (a Com+ feszültségétől függően), PNPVezérlő kimenetek (csak &quot CO&quot opcióval) Kimeneti áram: max. 100 mA kimenetenként (külső Com+ tápellátással!)Vezérlő kimenetek (csak &quot CO&quot opció esetén) Válaszidő: min. 1 ms (a &quot Sampling Time&quot és a &quot Filter&quot beállítástól függően)Vezérlő kimenetek (csak &quot CO&quot opcióval) Átviteli idő (10 link)): kb. 2 ms-onként - (10 link ciklusidő)Modul / Leírás: Eszköz /10 Link V1.1I0-Link Bitráta: COM 3 (230,4 kbps)I0-Link port osztály: A típusI0 link ciklusidő: min 2 msI0-Link adatszélesség: 16 bájt (14 bájt (bemeneti adatok) + 1 bájt (&quot CO&quot állapot) + 1 bájt (diagnosztikai adatok)Kijelző elemek száma: 1 LEDFunkciókijelző elemek: 1 x zöld a működési készenlét vagy 10 kapcsolat állapot (&quot CO&quot opcióval)Ház anyaga: műanyagHáz összeállítás: 35 mm-es DIN-sínen (EN 60715 szerint)Ház méretei (Sz x Ma x Mé) (csatlakozók nélkül): 34 x 100 x 131 mmHáz méretei (Sz x Ma x Mé) (csatlakozókkal): 34 x 109 x 140 mmHáz súlya: kb 160 gHáz védettségi fokozata: IP20Környezeti hőmérsékletű működés: -20 °C ... +60 °C nem kondenzálTárolás környezeti hőmérsékleten: -25 °C ... +70°CKörnyezeti feltételek Magasság: max. 2000 m tengerszint felettKörnyezeti feltételek Levegő páratartalom: max.80% relatív páratartalom 30°C-igKörnyezeti feltételek Szennyezettségi fok: 2MTBF években (folyamatos működés 60 °C-on): 92,9 aA programozás menete
• Üzemi feszültség: 24 V/DC

Szállítás tartalma

• Használati útmutató
