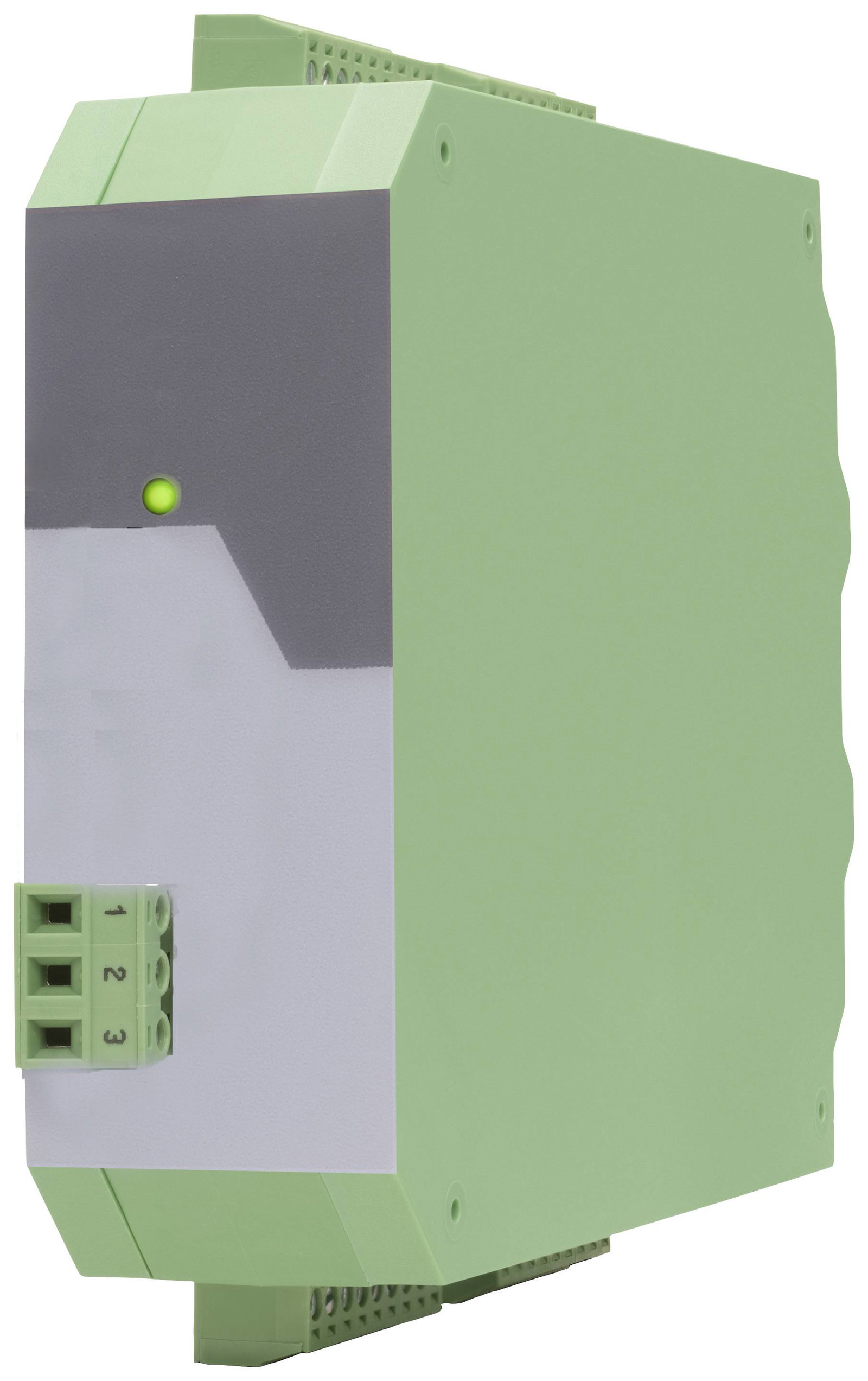

Motrona 7379.5020 I/O modul Csavaros szorítók Analóg bemenetek száma: 4

Analóg az IO-Link átalakítóval

4 analóg bemenet

2x áram és 2x feszültség bemenet

Bemeneti feszültség: -10 … +10 V (Ri ≈ 1 MOhm)

Árambemenet: 0 … 20 mA / 4 … 20 mA (Ri ≈ 100 Ohm)

Felbontás: 16 bit / ± 0,2% (25 °C)

Specifikáció: Eszköz / IO-Link V1.1

Bitráta: COM 3 (230,4 kbps)

Port osztály: A típus

Ciklusidő: 3ms

Adatszélesség: 11 bájt (4 x 2 bájt (bemeneti adatok) + 1 bájt (&quot CO&quot állapot) + 2 bájt (diagnosztikai adatok)

A készülék jelátalakítóként használható analóg szabványos jelekhez (-10 ... +10 V vagy 0/4 ... 20 m A), amelyeket ciklikus folyamatértékként kell továbbítani az IO-Linken keresztül. A jelátalakító négy analóg bemenetén (kettő feszültségbemenetként, a másik kettő pedig árambemenetként rögzített) mellett rendelkezik egy nagy pontosságú referenciakimenettel (+10,00 V ± 0,1%), amely különféle potenciométerek csatlakoztatására szolgál. például .

Ez a szöveg gépi fordítással készült.

Jellemzők

• Robusztus műanyag ház közvetlenül a
• DIN-sínre pattintáshoz

Műszaki adatok

• Analóg bemenetek száma: 4
• Csatlakozók (építőelemek): Csavaros szorító
• Méret, hossz: 140 mm
• Méret, magasság: 109 mm
• Méret, szélesség: 34 mm
• További műszaki adatok: Csatlakozások Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm2/ AWG 16Tápellátás bemeneti feszültsége: 24VDC (18 ... 30VDC) 10-Linken keresztülTápellátás védelmi áramkör: fordított polaritás elleni védelemTápegység áramfelvétele: kb. 90 mA (terhelés nélkül)Referencia kimenet Kimeneti feszültség: +10 VReferencia kimeneti pontosság: ± 0,1%Referencia kimeneti terhelés: max 10 mA/ 1k ohmAnalóg bemenetek száma: 4Analóg bemenetek konfigurációja: 2x áram és 2x feszültség bemenetAnalóg bemenetek Feszültségbemenet: -10 ... +10V (Ri 1MOhm)Analóg bemenetek árambemenet: 0 ... 20mA / 4 ... 20 mA (Ri 100 ohm)Analóg bemenetek Felbontás / pontosság: 16 bit / ± 0,2% (25 °C)Vezérlő bemenetek (csak &quot CO&quot opcióval) Szám: 3Vezérlő bemenetek (csak &quot CO&quot opcióval) Formátum: HTL, PNP (Low 0 ... 3V, magas 9... 30V)Vezérlő bemenetek (csak &quot CO&quot opció esetén) Frekvencia: max. 1 kHzVezérlő bemenetek (csak &quot CO&quot opció esetén) Válaszidő: kb. 1 msVezérlő bemenetek (csak &quot CO&quot opcióval) Átviteli idő (10 link): kb. 1 ms-onként - (10 link ciklusidő)Vezérlő bemenetek (csak &quot CO&quot opcióval) terhelés: max. 2 mA 24VDC-nVezérlő kimenetek (csak &quot CO&quot opcióval) Szám: 2Vezérlő kimenetek (csak &quot CO&quot opcióval) Formátum: 5 ... 30V (a Com+ feszültségétől függően), PNPVezérlő kimenetek (csak &quot CO&quot opció esetén) Kimeneti áram: max. 100 mA kimenetenkéntVezérlő kimenetek (csak &quot CO&quot opcióval) Válaszidő: min. 1 ms (a &quot Sampling Time&quot és az &quot Average Filter&quot beállítástól függően)Vezérlő kimenetek (csak &quot CO&quot opcióval) Átviteli idő (10 link)): kb. 1 ms-onként - (10 link ciklusidő)IO-Link modul / Leírás: Eszköz /10 Link V1.1IO-Link bitsebesség: COM 3 (230,4 kbps)IO-Link port osztály: A típusIO-Link ciklusidő: min.1 msIO-Link adatszélesség: 11 bájt (4 x 2 bájt (bemeneti adatok) + 1 bájt (&quot CO&quot állapot) + 2 bájt (diagnosztikai adatok)Kijelző elemek száma: 1 LEDFunkciókijelző elemek: 1 x zöld a működési készenlét vagy 10 kapcsolat állapot (&quot CO&quot opcióval)Ház anyaga: műanyagHáz összeállítás: 35 mm-es DIN-sínen (EN 60715 szerint)Ház méretei (Sz x Ma x Mé): (csatlakozók nélkül) 34 x 100 x 131 mmHáz méretei (Sz x Ma x Mé): (csatlakozókkal) 34 x 109 x 140 mmHáz súlya: kb.160 gHáz védettségi fokozata: IP20Környezeti hőmérsékletű működés: -20 °C ... +60 °C nem kondenzálTárolás környezeti hőmérsékleten: -25 °C ... +70°CKörnyezeti feltételek Magasság: max. 2000 m tengerszint felettKörnyezeti feltételek Levegő páratartalom: max.80% relatív páratartalom 30°C-igKörnyezeti feltételek Szennyezettségi fok: 2MTBF meghibásodási arány években: (folyamatos működés 60 °C-on) 102,7 a
• Üzemi feszültség: 24 V/DC

Szállítás tartalma

• Használati útmutató
