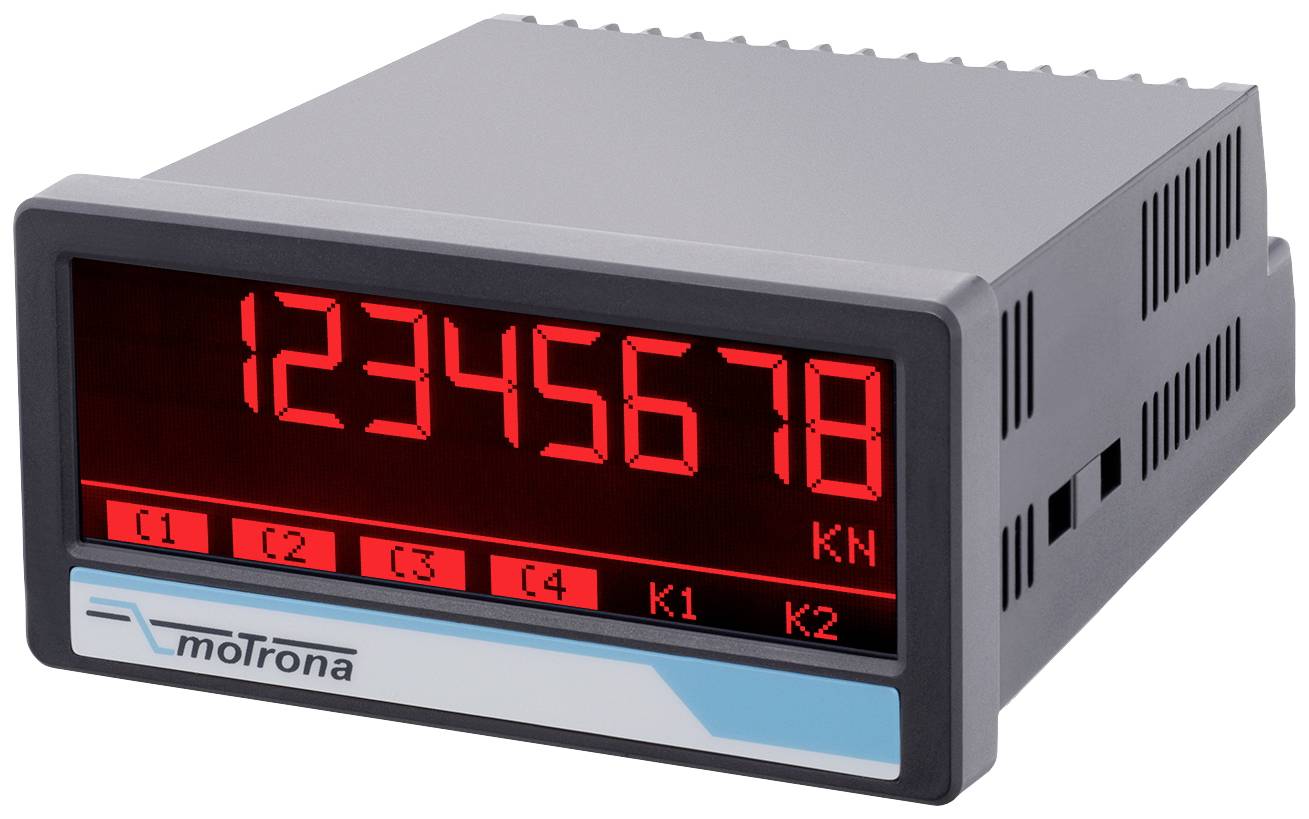

Motrona Digitális kijelző

DMS kijelzők a nyúlásmérők és erőérzékelők leolvasásához

Bemenet a teljes hídhoz

Érzékenység: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV

16 bites felbontás

Pontosság +/- 0,01% / 10K

3 vezérlő bemenet

Ez az innovatív DMS kijelző a nyúlásmérőkből és erőérzékelőkből származó mért értékek rögzítésére, feldolgozására és megjelenítésére szolgál. Kijelzőink szokás szerint többféle megjelenítési lehetőséget kínálnak az innovatív, háromszínű touchMATRIX® kijelzőnknek köszönhetően. Hőmérsékletméréshez pt100 érzékelők és J és K típusú hőelemek csatlakoztatására és kiértékelésére is van lehetőség.

Ez a szöveg gépi fordítással készült.

Jellemzők

• Masszív műanyag ház
• Fényes és nagy kontrasztú kijelző eseményfüggő színváltozatokkal
• 7 szegmenses kijelző emulációja szimbólumokkal és mértékegységekkel
• Intuitív és egyszerű paraméterezés sima szöveggel és érintőképernyőn keresztül

Műszaki adatok

• Beépítési mélység: 43 mm
• Beépítési szélesség: 91 mm
• Csatlakozók (építőelemek): Csavaros szorító
• Kijelző (digitek): -99999999, 99999999
• Kijelző technológia: LCD grafikus
• Max. üzemi feszültség: 30 V/DC
• Méret, hossz: 116 mm
• Méret, magasság: 48 mm
• Méret, szélesség: 96 mm
• Számjegymagasság: 13 mm oder 26 mm
• Súly: 200 g
• További műszaki adatok: Csatlakozások Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm2 / AWG 16Tápegység DC bemeneti feszültség: 18 ... 30VdcTápellátás DC védelmi áramkör: fordított polaritás elleni védelemTápegység DC áramfelvétel: kb. 100 mA (terheletlen)Tápegység DC maradék hullámosság: ≤ 10%Tápellátás DC biztosíték: külső: T 0,5AAC tápegység (AC opció) Bemeneti feszültség: 115...230 VAC, (50...60 Hz)AC tápegység (AC opció) Áramfelvétel: kb. 3 VA (terhelés nélkül)AC tápegység (AC opció) Biztosíték: külső: T 0,1 AA nyúlásmérő táp kimeneti feszültsége: 3-10 VDCA nyúlásmérő táp kimeneti árama: max. 50 mAA nyúlásmérő bemenetek konfigurációja: feszültség bemenet / teljes hídA nyúlásmérő bemeneti érzékenysége: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mVA nyúlásmérő bemenetek Felbontás: 16 bitNyújtásmérő bemenetek Pontosság: +/- 0,01% / 10KVezérlő bemenetek száma: 3Vezérlő bemenetek formátuma: HTL, PNP (alacsony 0 ... 4V, magas 10... 30V)Vezérlő bemeneti frekvencia: max 1 kHzA vezérlő bemenetek válaszideje: 1 msVezérlő bemenetek terhelése: max.3mA 24VDC-nAnalóg kimenet (AO/AR opció) Konfiguráció: áram- vagy feszültségkimenetAnalóg kimenet (AO/AR opció) Kimeneti feszültség: -10 ... +10V (max. 2mA)Analóg kimenet (AO/AR opció) áramkimenet: 0/4 ... 20 mA (terhelés max. 270 ohm)Analóg kimenet (AO/AR opció) felbontás / pontosság 16 bit / ± 0,1%Analóg kimenet (AO/AR opció) Válaszidő: az OSR értéktől és a szűrőtől függVezérlő kimenetek (AO/AR/CO/CR opció) száma: 4Vezérlő kimenetek (opció AO/AR/CO/CR) Formátum: 5 ... 30V (a Com+ feszültségétől függően), PNPVezérlő kimenetek (AO/AR/CO/CR opció) Kimeneti áram: max. 60 mAVezérlő kimenetek (AO/AR/CO/CR opció) Válaszidő: 1 msRelé kimenetek (RL opció) száma: 2Relé kimenetek (RL opció) konfigurációja: váltóérintkező (lebegő)Relé kimenetek (RL opció) AC kapcsolási kapacitás: max. 250 VAC / 3 A / 750 VARelé kimenetek (RL opció) DC kapcsolási kapacitás: max 150 VDC / 2 A / 50 WRelé kimenetek (RL opció) Válaszidő: 20 msSoros interfész formátum (A0/CO opció): RS232Soros interfész formátum (AR/CR opció) 2 vezetékes RS485Soros interfész adatátviteli sebessége: 9600, 19200 vagy 38400 baudSoros interfész Protokoll: LECOM, MODBUSKijelző típusa: Grafikus LCD háttérvilágítássalKijelző Megjelenítési tartomány: 8 évtized plusz jel (-99999999 ... 99999999)Kijelző számjegy magassága (egy + kettő): 13 mmSzámjegyek magassága (nagy kijelző): 26 mmKijelző színe: piros/zöld/sárga (kapcsolható)Kijelző működése: érintőképernyő (rezisztív)Ház anyaga: ABS, UL 94 V-0Ház Rögzítés: panelre szerelhetőHáz méretei (Sz x Ma x Mé): 96 x 48 x 116 mmHáz kivágása (Sz x Ma): 91 x 43 mmHáz védettségi fokozata: IP65 elöl, IP20 hátulHáz súlya: kb 200 gKörnyezeti hőmérsékletű működés: -20 °C ... +60 °C (nem lecsapódó)Tárolás környezeti hőmérsékleten: -25 °C ... +70°CKörnyezeti feltételek Magasság: max. 2000 m tengerszint felettKörnyezeti feltételek Páratartalom: max.80% relatív páratartalom 30°C-igKörnyezeti feltételek Szennyezettségi fok: 2
• Védelmi típus: IP20 (hátoldal), IP65 (előlap)
• Üzemi feszültség (min.): 18 V/DC

Szállítás tartalma

• Rögzítési anyag panelszereléshezHasználati útmutató
