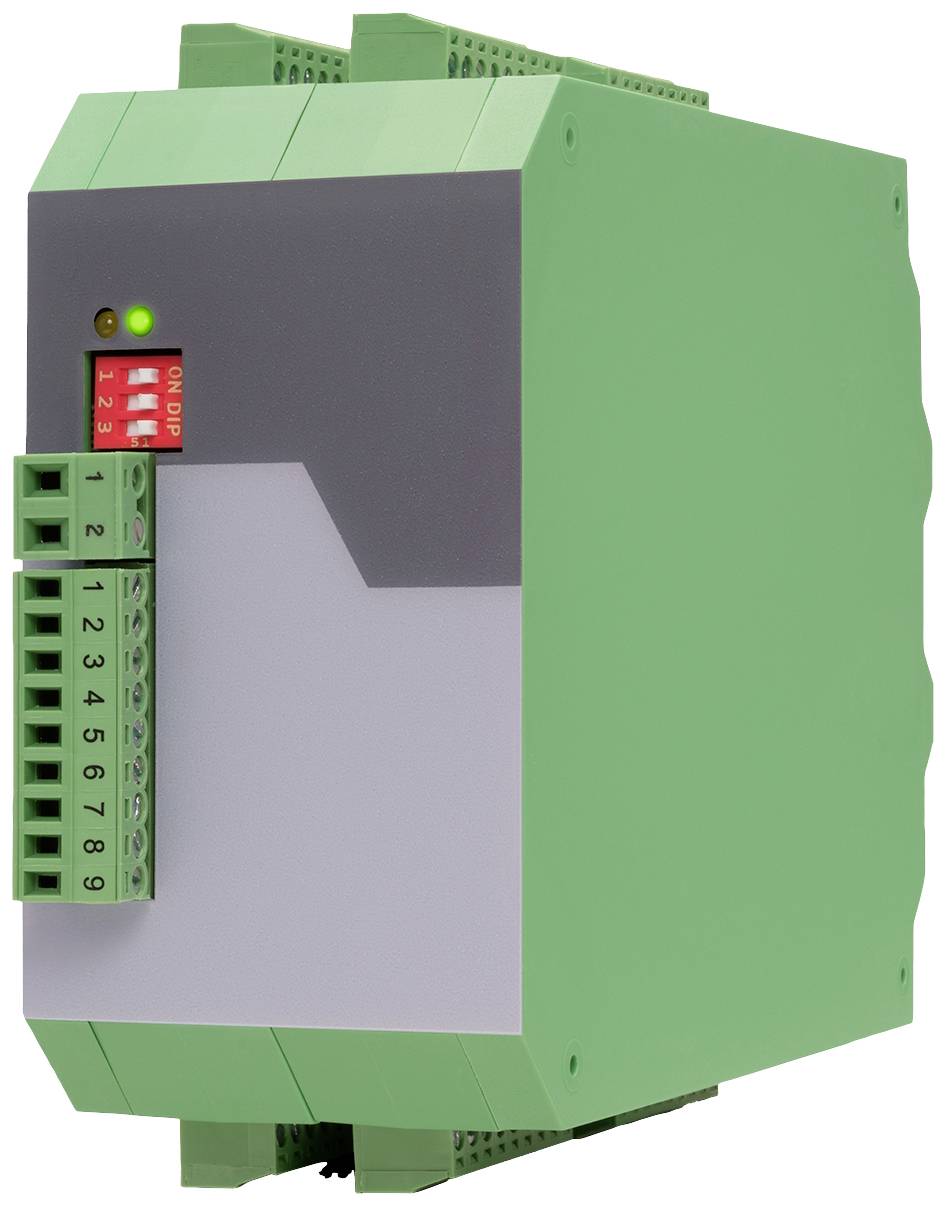

Motrona 7186.5028 GV228 I/O modul Csavaros szorítók Digitális kimenetek száma: 8 Digitális bemenetek száma: 1

8-utas jeladó elosztó/elosztó növekményes jelekhez

1 impulzusbemenet A, B, Z [HTL] vagy A, /A, B, /B, Z, /Z [RS422] formátumban

Bemeneti frekvencia legfeljebb 250 kHz [HTL] vagy 1 MHz [RS422 / TTL]

8 push-pull végfokozat

A bemeneti jeleknek megfelelő formátumok, de minden kimenethez egyedileg hozzá kell rendelni a kimeneti szintet

Ez a 8-szoros impulzuselosztó egy nagyon kompakt, helytakarékos és rendkívül sokoldalú elosztó inkrementális jeladókból és mérőrendszerekből származó jelekhez. A készüléknek nincs elektromos szigetelése.

Ez a szöveg gépi fordítással készült.

Jellemzők

• Robusztus műanyag ház közvetlenül a
• DIN-sínre pattintáshoz

Műszaki adatok

• Csatlakozók (építőelemek): Csavaros szorító
• Digitális bemenetek száma: 1
• Digitális kimenetek száma: 8
• Méret, hossz: 140 mm
• Méret, magasság: 118 mm
• Méret, szélesség: 34 mm
• További műszaki adatok: Tápellátás Bemeneti feszültség: 10 … 30 VDCTápellátás védelmi áramkör: fordított polaritás elleni védelemTápellátás Maradék hullámosság: ≤ 10% 24 VDC-nFeszültségellátás Áramfelvétel: kb.25 mA, terhelés nélküli jeladó tápellátássalTápellátás csatlakozási típusa: csavaros sorkapcsok, 1,5 mm² / AWG16A jeladó táp kimeneti feszültsége 1: 24 VDC (kb. 0,8 V-tal alacsonyabb, mint a tápfeszültség)Enkóder táp kimeneti áram: max. 250 mA, (elektromosan csatlakoztatva a készülék tápellátásához)Érzékelő táp kimeneti feszültsége 2: 5 VDCÉrzékelő táp kimeneti árama: max. 500 mA, (elektromosan csatlakoztatva a készülék tápellátásához)A jeladó tápfeszültség védelmi áramköre: rövidzárlatbiztosÉrzékelő táplálása Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm², 9 tűsÉrzékelő táplálása Egyéb lehetőségek: a) Külsőleg, külön forráson keresztül b) Ugyanazon a forráson keresztül, amely az elosztót is táplálja (10…30V)Növekményes bemeneti jelszint (kapcsolható): RS422 / TTL (differenciálfeszültség 0,5 V) HTL differenciál (differenciálfeszültség 2V)HTL (aszimmetrikus): LOW 0 ... 6 V, HIGH 8 ... 40 VTTL (kiegyensúlyozatlan): ALACSONY 0,8 V, MAGAS 2.0VNövekményes bemeneti sávok: aszimmetrikus: A, B, Z vagy szimmetrikus: A, /A, B, /B, Z, /ZNövekményes bemeneti frekvencia: max. 1 MHz RS422 / TTL csatlakozással max. 500 kHz HTL differenciálművel max. 250 kHz SE TTL / SE HTL eseténNövekményes bemeneti csatlakozás típusa: csavaros sorkapcsok, 1,5 mm² / AWG16Növekményes kimenetek Kimenetek száma: 8Növekményes kimenetek Kimeneti logika: push-pullNövekményes kimenetek Jelszint: 5…30 V (a megfelelő külső COM+ csatlakozón keresztül betáplálható)Növekményes kimeneti jel késleltetési ideje: kb. 160 nsNövekményes kimenetek Kimeneti áram: 30 mA maxNövekményes kimenetek Védőáramkör: rövidzárlatbiztosNövekményes kimenetek Csatlakozás típusa: csavaros sorkapcsok, 1,5 mm² / AWG16Galvanikus leválasztás GT222 / GT224: Galvanikus leválasztás a bemenet és a kimenet között, valamint az összesGalvanikus leválasztás GT228: Kimenetek egymás között.Kijelző elemek Száma: 2 LEDFunkciókijelző elemek: 1 x zöld a működési készenlétért 1 x sárga az A, B, Z bemenetek hibaérzékeléséhezKörnyezeti hőmérsékletű működés: -20 °C … +60 °C (nem lecsapódó)Tárolás környezeti hőmérsékleten: -30 °C … +75 °C (nem lecsapódó)MTBF meghibásodási arány években (folyamatos működés 60 °C-on): 85,4 a
• Üzemi feszültség: 10 - 30 V/DC

Szállítás tartalma

• Használati útmutató
