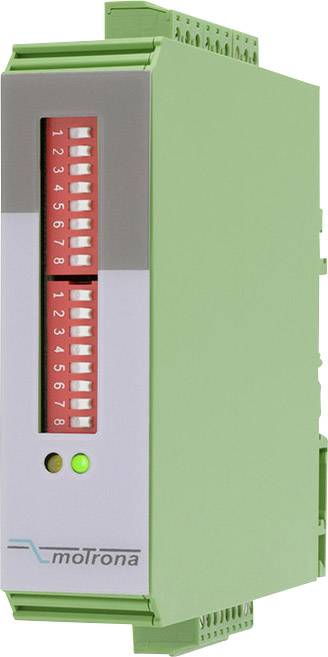

Motrona 6890.5010 Leállásfigyelő

Monitorok a forgásirányhoz és az álló helyzethez, DZ210 típus

Univerzális impulzus bemenetek minden általános inkrementális kódolóhoz és érzékelőhöz (HTL, RS422 vagy TTL)

2 kimeneti relé potenciálmentes váltóérintkezőkkel és 2 gyorsan reagáló félvezető kimenet

Az eszközöket úgy tervezték, hogy őrző modulként működjenek a vezérlőszekrény telepítéséhez. Ezeket a gépeket forgásirány vagy álló helyzet megfigyelésére használják.

Ezen eszközök sajátosságai a nagyon magas frekvenciatartomány, a gyors válasz és a bemeneti impulzusok állítható értelmezési lehetőségei az irány és az álló helyzet érzékelése szempontjából.

Jellemzők

• Vékony, helytakarékos műanyag ház a sínre történő felszereléshez
• Csatlakozók dugaszolható csavarkapcsokon keresztül

Műszaki adatok

• Gyártói szám: DZ210
• Kimenetek: 2 relékimenet / 2 félvezető kimenet
• Méret, hossz: 102 mm
• Méret, magasság: 102 mm
• Méret, szélesség: 22.5 mm
• Mérési bemenetek: 1
• Súly: 100 g
• Termék típus: Leállásfigyelő
• További műszaki adatok: Kiegészítő feszültség az érzékelő táplálásához: 5,4 V, max. 200 mA levágási frekvencia: 500 kHz (TTL), 350 kHz (HTL) bemenetek: A, / A, B, / B, általánosan alkalmazható RS422 jelekre, HTL jelekre (szimmetrikus, aszimmetrikus, PNP, NPN), TTL Jelzések (szimmetrikus, aszimmetrikus, PNP, NPN)
• Relé kimenet: kapcsolási kapacitás 30 VDC / 2 A vagy 125 VAC / 0,6 A vagy 230 VAC / 0,3 A
• Félvezető kimenetek: kapcsolási késleltetés 200 µsec
• Kapcsolófeszültség: 7 - 30 VDC kapcsolási áram: max. 350 mA állandó rövidzárlatbiztos
• Üzemi feszültség: 24 V/DC

Szállítás tartalma

• használati útmutató
