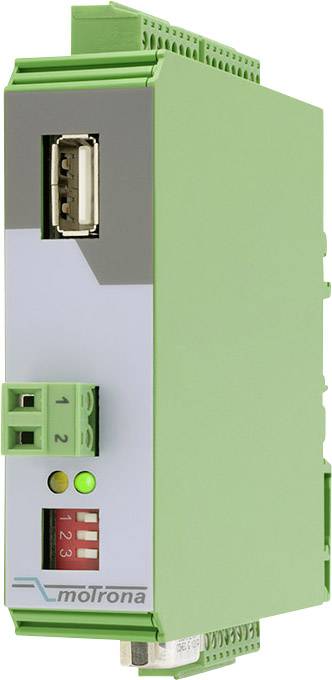

Motrona 8590.5010 Jelátalakító frekvencia/analóg

UZ210 típusú univerzális konverter analóg jelekhez

Növekményes kódoló kimenet és az SSI interfész az analóg jelhez viszonyított helyzet vagy szöghelyzet megjelenítéséhez

Növekményes irányinformáció A / B, a bemeneti jeltől és a programozott átalakítási tartománytól függően programozható nulla impulzus (Z, / Z)

Programozható U / f karakterisztika

Motorpotméter funkció

USB programozási interfész és soros RS232 / RS485 interfész

Az UZ 210 sokoldalú, olcsó jelátalakító és frekvenciagenerátor ipari felhasználásra a hajtástechnika és az automatizálás területén.

A készülék analóg szabványos jeleket dolgoz fel (0 - ± 10 V, 0 - 20 mA vagy 4 - 20 mA), és konvertálja azokat digitális kimeneti jelekké. A beépített referencia feszültségforrás lehetővé teszi a potenciométerek és más analóg kódoló rendszerek használatát a bemeneti oldalon, amelyek külső referencia feszültséget igényelnek.

Jellemzők

• Vékony, helytakarékos műanyag ház a sínre történő felszereléshez
• Csatlakozók dugaszolható csavaros sorkapcsokon és
• D-SUB-on keresztül a soros interfészhez
• USB interfész a paraméterezéshez

Műszaki adatok

• Gyártói szám: UZ210
• Kimenetek: 1
• Méret, hossz: 102 mm
• Méret, magasság: 102 mm
• Méret, szélesség: 22.5 mm
• Mérési bemenetek: 1
• Súly: 100 g
• Termék típus: Jelátalakító frekvencia/analóg
• További műszaki adatok: Analóg felbontás: ± 13 bit Analóg pontosság: 0,1%
• Referencia feszültség kimenet: (külső potenciométerek esetén ≥ 10 kΩ) kb.4.8 V ± 0.1%, Ri = 240 Ω
• Növekményes impulzuskimenet: push-pull kimenetek A, / A, B, / B, Z, / Z Kimeneti szint 5 - 30 V a külső előtolásnak megfelelően (TTL szint külső előtolás nélkül)
• Kimeneti frekvenciatartomány: 0,01 Hz - 1 MHz
• Válaszidő: (ugrás analóg bemeneten)260 µsec
• A helyzet lehető leggyorsabb megváltoztatása: 1 lépés / µsec
• SSI interfész: (az SSI abszolút kódoló szimulálása) az SSI szabványnak megfelelően, 10-25 bit, bináris vagy szürke
• SSI adatátviteli sebesség: max. 1 MHz soros interfészek: RS232 és RS485 (2 vagy 4 vezetékes) max. 115,2 kbaud
• Üzemi feszültség: 24 V/DC

Szállítás tartalma

• CD operációs szoftverrel,használati útmutató
