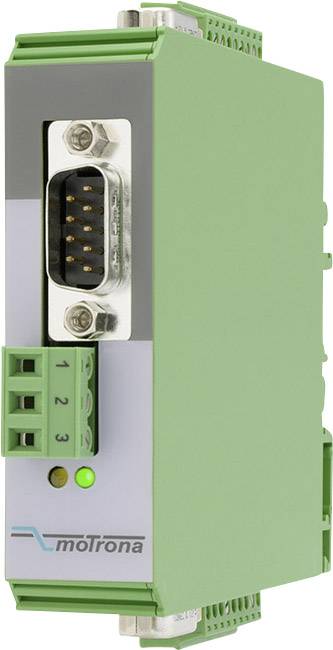

Motrona 8386.5010 SinCos jelelosztó

Jel-elosztó és jel-átalakító SV210 típusú szinusz-koszinusz kimenettel rendelkező kódolókhoz

1 x SinCos bemenet

2 x SinCos kimenet

2 x növekményes kimenet (TTL / HTL)

Az SV 210 jel elosztót arra használják, hogy az úgynevezett Sincos adóegységek jeleit több végkészülékre terjesszék tiszta és problémamentes módon. A végkészülékeket akár Sincos jelekkel, akár növekményes impulzusokkal vezérelhetjük.

A két szinusz kimenetnél az elosztó viszont a szinusz jeleket továbbítja ugyanabban a formátumban, mint a bemenetnél, beleértve a referencia impulzust (ha rendelkezésre áll a jeladó oldalán). Az összes szinuszjel 1 Vpp (differenciál) feszültség formátumot használ, amely az ipari kódolókra jellemző.

Ez a készülék nem támogatja a 11 µA szabvány szerinti áramjeleket.

Az elosztó négyszöghullámú impulzusokat bocsát ki a két növekményes kimenetnél, nevezetesen egy szinusz periódusonként egy impulzust és egy a bejövő referencia impulzusnak megfelelő nulla impulzust. Az A, / A, B, / B, Z, / Z különbségi jelek alapvetően rendelkezésre állnak. A kimeneti szintet külön választhatjuk meg mindkét növekményes kimenet számára (TTL 5 V - HTL max. 30 V tartomány)

Jellemzők

• Vékony, helytakarékos műanyag ház a sínre szereléshez csatlakozók a
• SinCos jelekhez
• D-SUB csatlakozón keresztül inkrementális impulzuskimenetek dugaszolható csavaros csatlakozókkal

Műszaki adatok

• Gyártói szám: SV210
• Kimenetek: 4
• Méret, hossz: 102 mm
• Méret, magasság: 102 mm
• Méret, szélesség: 22.5 mm
• Mérési bemenetek: 1
• Súly: 100 g
• Termék típus: SinCos jelelosztó
• További műszaki adatok: Kódoló tápellátása: 5 VDC
• Megszakítási frekvencia: 500 kHz
• Bemeneti kódoló jelek: sin + / sin- / cos + / cos- / ref + / ref- 1 Vpp formátumban
• Kimenetek: 2 szinusz-koszinus kimenet a bemenettel azonos formátumban, 2 inkrementális kimenet A, / A, B, / B, Z, / Z formátumban, külön beállítva TTL / RS422 szintre vagy HTL-re (10-30 V) szint
• A jel futási ideje: kb
• Üzemi feszültség: 24 V/DC
