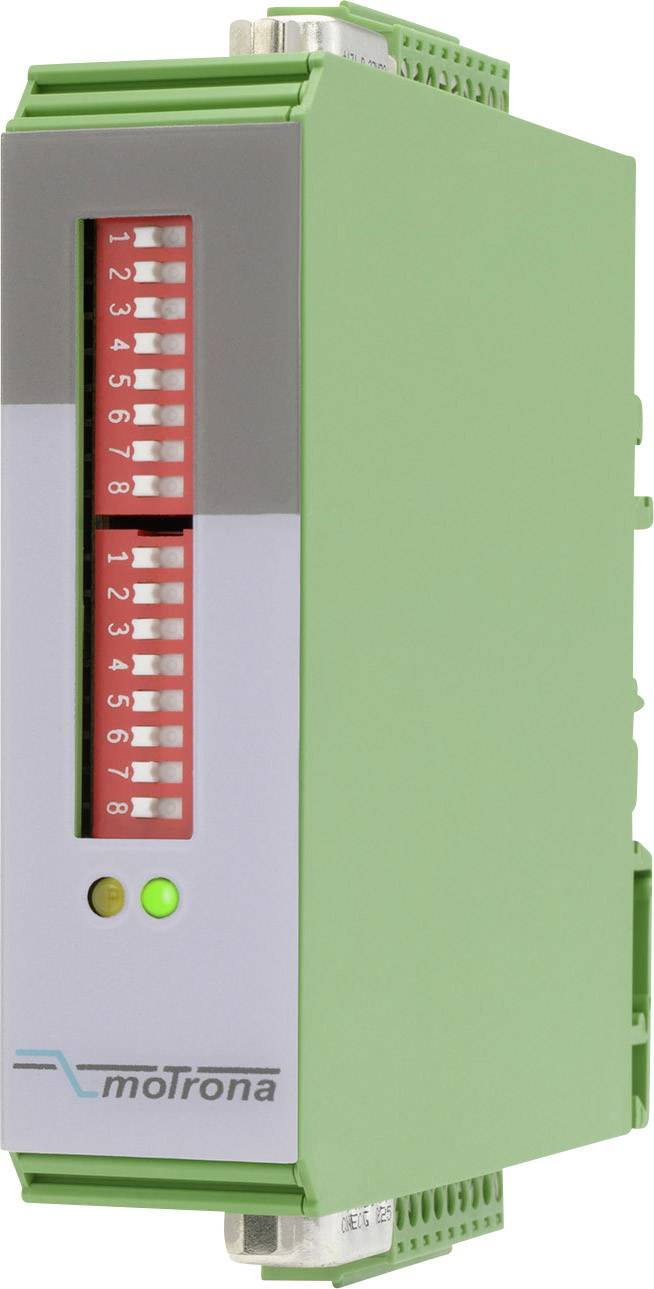

Motrona 8085.5010 Szint átalakító

Szintátalakító inkrementális impulzusjeladó jelekhez

Jelbemenet TTL vagy HTL

Jelkimenet TTL vagy HTL

Elektromos szigetelés

Ez az univerzális szintváltó mind egysávos, mind kétsávos kódolójeleket fogad bemeneten, opcionálisan RS422 formátumban, TTL szinttel vagy HTL (10-30 V) szinttel. Ha a jel a forgásirányhoz kapcsolódik, akkor az irányt vagy A / B 90 ° fáziseltolással, vagy statikus irányjelzéssel lehet meghatározni. A bemeneti szint- és irányjelzéstől függetlenül az A, / A, B, / B és Z, / Z jelek a kimeneten elérhetők, így a forgásirány ismét elérhető A / B 90 ° formátumban vagy statikus jelként.

A bemenetek és a kimenetek elektromosan el vannak szigetelve induktív csatlakozókkal, és opcionálisan csatlakoztathatók párhuzamos Sub-D csatlakozókkal vagy csavaros csatlakozókkal.

Ez a szöveg gépi fordítással készült.

Tartalom

• Vékony
• helytakarékos műanyag ház a sínre történő felszereléshez csatlakozások D-SUB vagy dugaszolható csavarkapcsokon keresztül

Műszaki adatok

• Kimenetek: 1
• Méret, hossz: 102 mm
• Méret, magasság: 102 mm
• Méret, szélesség: 22.5 mm
• Mérési bemenetek: 1
• Súly: 100 g
• További műszaki adatok: Környezeti hőmérséklet: 0 ... +45°C
• műanyag ház
• Védettség: IP20
• Kimeneti áram: Max 30mA
• Vágási frekvencia: 500 kHz (RS422, TTL), 300 kHz (HTL)
• Kódoló bemenet: a) különbség (RS422) A, / A, B, / B, Z, / Z, 3. szint - 30 V, b) aszimmetrikus A, B, Z, HTL szint 10 - 30 V, c) aszimmetrikus A , B, Z, TTL 5 V szint
• Kódoló kimenet: push A pull, A, A, B, / B, Z, / Z, szint 3,5 - 28,5 V, 30 mA
• Jel futási ideje: kb. 600 nsec
• Üzemi feszültség: 5 V/DC,12 V/DC,24 V/DC

Szállítás tartalma

• használati útmutató
