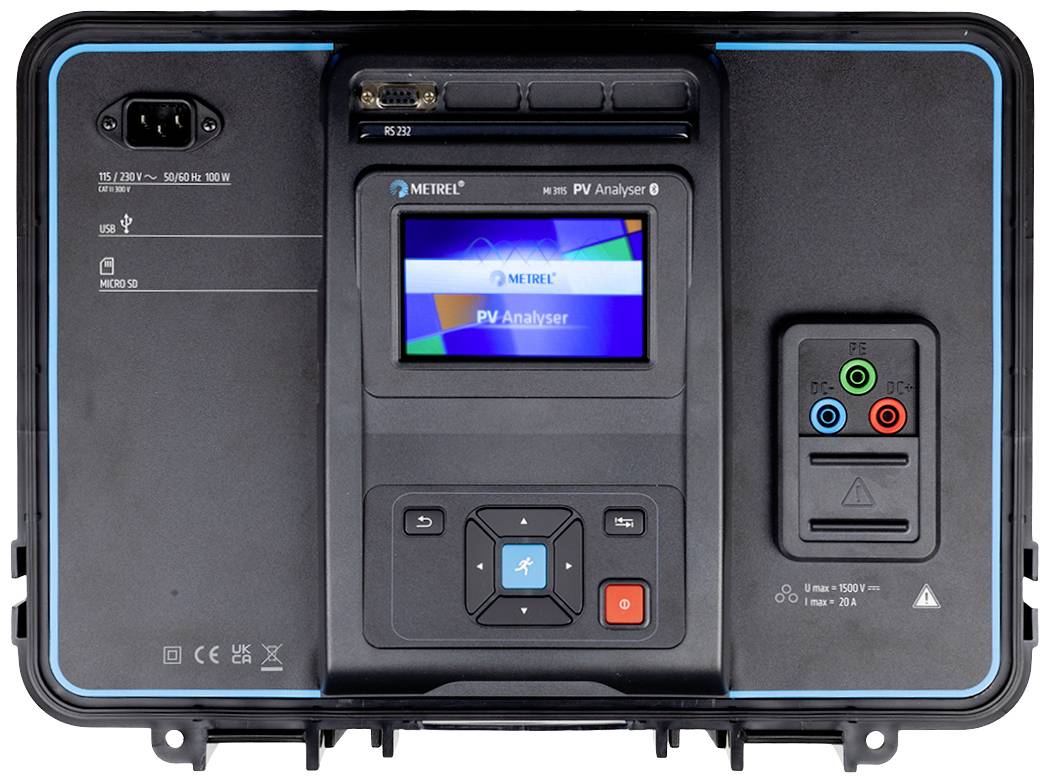

Metrel MI 3115 ST hálózat analizáló készülék

Hálózat analizáló készülék, Metrel MI 3115 ST

Tekintse meg stílusosan az 1500 V-os fotovoltaikus rendszereket. Az MI 3115 PV analizátor az IEC 62446 / VDE 0126-23 szabvány szerinti tesztelést kínál, és támogatja az összes 1. és 2. kategóriájú tesztet és mérést. Ez magában foglalja a PV húrok szigetelési ellenállásának mérését, az I/U karakterisztika mérését, valamint a mérési eredmények STC értékekké való konvertálását és összehasonlítását a PV modulok gyártói által kiadott névleges értékekkel. A besugárzást és a cella hőmérsékletét valós időben méri a vezeték nélküli távoli egység. Ezenkívül az 1-es kategóriájú tesztek rögzíthetők egy automatikus tesztben, amely lehetővé teszi a felhasználó számára, hogy az összes kívánt tesztet a Start gomb egyetlen érintésével lefusson. Korábban hibásan megadott paraméterek javítása a már elvégzett méréseken vagy méréscsoportokon. A készülék vezérlése egy nagyméretű színes érintőképernyőn keresztül történik, amely lehetővé teszi a felhasználó számára a kiválasztott teszt vagy mérés megtervezését és elindítását, valamint az eredmények numerikus és grafikus formában történő mentését és áttekintését. Memóriaszervező, egyéni vagy csoportos mérések műveletei, kereső funkció. A PC SW Metrel ES Manager lehetővé teszi a mérési struktúra és mérések kidolgozását, a struktúra feltöltését vagy letöltését és az eredmények ellenőrzését, lehetővé teszi a fejlett I/U görbeelemzést, a PV modulok DB felfedezését és professzionális vizsgálati jelentés készítését.

Jellemzők

• A húrok szigetelési ellenállása 1500 V
• Védővezetők áthaladása
• Polaritásvizsgálat
• Isc és UOC vizsgák
• I/U jellemzők
• A PV modulok besugárzásának és hőmérsékletének vezeték nélküli rögzítése
• PV rendszerek szigetelése és I/U mérése 1500 V-ig egy készülékben
• Kapacitásmérési módszer
• Vezeték nélküli (WiFi) távoli egység a PV modulok besugárzási teljesítményének és cella hőmérsékletének mérésére.
• Automatikus teszt az 1. kategóriás vizsgákhoz
• STC értékek kiszámítása és összehasonlítása névleges adatokkal
• Adatbázis kezelő PV modulokhoz
• AUTOMATIKUS SZEKVENCIA
• Kezdeti teszt
• Ismételt ellenőrzés
• Karbantartási ellenőrzés
• Értékelés és hibaelhárítás
• Jelentés

Műszaki adatok

• Csatlakozók (építőelemek): RS-232,USB,Bluetooth®,WiFi
• Kalibrált: Gyári standard (tanúsítvány nélkül)
• Méret, hossz: 420 mm
• Méret, magasság: 330 mm
• Méret, szélesség: 180 mm
• Mérési kategória: CAT II 300 V
• Súly: 6.8 kg
• További műszaki adatok: Mérési tartomány feszültség: 20 - 1699 V/DCÁram mérési tartomány: 0,1 - 19,99 A/DCI/U görbe: 1500V, 20A, 24kW

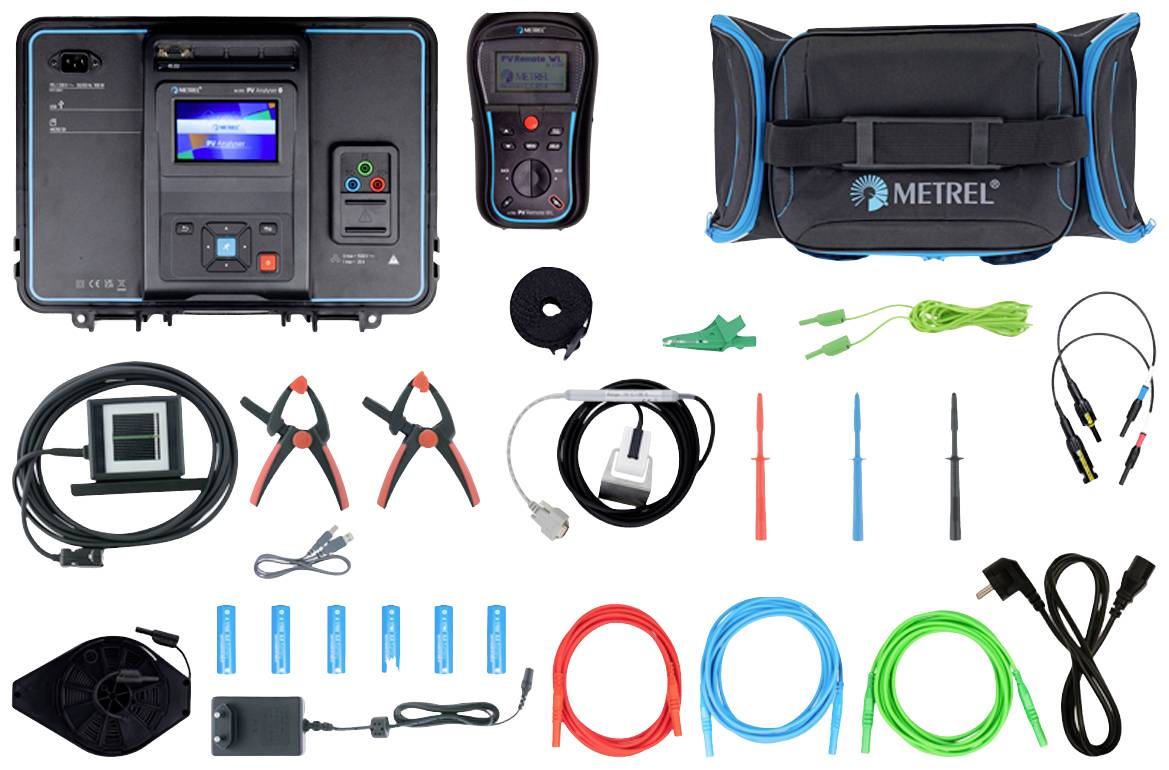

Szállítás tartalma

• MI 3115 PV analizátor mérőkészülékEgy 1785-ös WL távoli egység1833 PV hőmérséklet-érzékelő1834 PV referenciacella2x A 1835 bilincs a tartozékok rögzítéséhezS 2145 PV MC4 készlet a banánadapterekhez1790-es RED mérővezeték, 3 m, 2,5 mm21790 KÉK mérővezeték, 3 m, 2,5 mm21792-es mérővezeték
• zöld, 3 m, 0,75 mm21509-es tesztkábel
• fekete, 50 m, 0,75 mm2 - tekercs1012-es mérővezeték
• zöld, 4 m, 0,75 mm21309-es krokodilcsipesz
• zöld1014-es mérőszonda
• fekete1015-ös mérőszonda
• kék1016-os tesztszonda
• piros1727-es A/B típusú USB-kábelEgy 1728-as tápkábel 2 m, 3x 0,75 mm21551-es puha párnázott hordtáska mérete: LA 1548 tápegység 0,5 A/12 V**1791-es hordszíjS 2080 újratölthető akkumulátorok 1,2 V, 2100 mAh, AA típusú, 6 darabKalibrációs tanúsítvány az MI 3115-hözKalibrációs tanúsítvány az A 1785-hözHasználati útmutató
