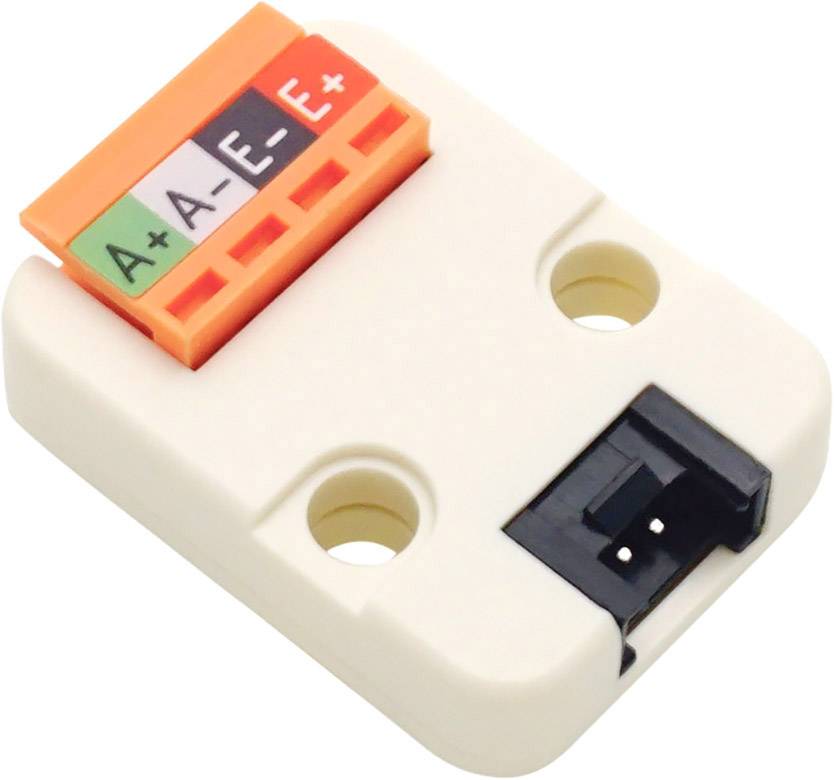

M5Stack U030 Érzékelő modul 1 db

M5Stack mérleg interfész

Két választható differenciál bemeneti csatorna

On-chip aktív, alacsony zajszintű PGA, választható erősítéssel 32, 64 és 128

On-chip tápellátás szabályozó analóg mérőcellákhoz és ADC tápegységekhez

On-chip oszcillátor, amelyhez nincs szükség külső alkatrészre, opcionális külső kristállyal

A chipen lévő bekapcsolás visszaállítása

Egyszerű digitális vezérlés és soros interfész: tollvezérelt vezérlés, nincs szükség programozásra

Választható 10 PLC vagy 80 PLC kimeneti adatsebesség

Az 50 és 60 Hz-es táp egyidejű elutasítása

Áramfogyasztás a chipen lévő analóg tápegység szabályozóval együtt: normál működés1,5 mA, áramkimaradás1 és mások

Üzemi feszültségtartomány: 2,6 - 5,5 V

Üzemi hőmérséklet-tartomány: -40 - + 85 ℃

16 tűs SOP-16 ház

Program platform: Arduino, UIFlow (Block, Python)

Két Lego-kompatibilis lyuk

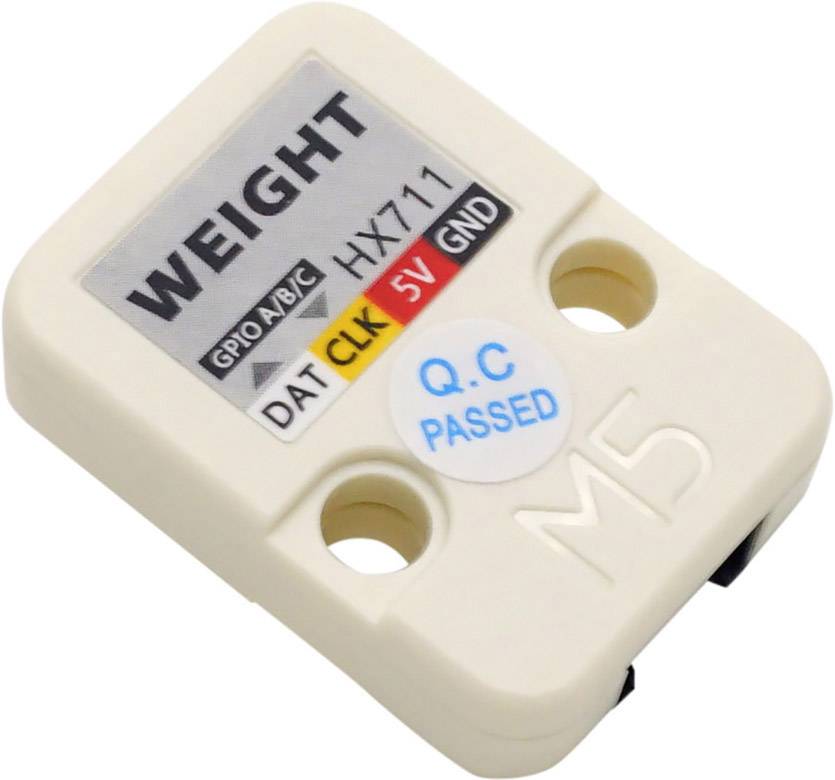

Az M5Stack sorozat mérőfelülete egy integrált 24 bites HX711 A / D chipet tartalmaz, amelyet kifejezetten elektronikus mérlegekhez fejlesztettek ki.

A bemeneti multiplexer vagy az A, vagy a B csatorna differenciál bemenetét választja ki az alacsony zajszintű programozható erősítés (PGA) számára. Az A csatorna 128 vagy 64 erősítéssel programozható, ami ± 20 mV vagy ± 40 mV különbségű bemeneti feszültségnek felel meg, ha 5 V táp van csatlakoztatva az AVDD analóg tápegységéhez. A B csatorna fix erősítése 32. A belső regiszterekhez nincs szükség programozásra. A HX711 összes vezérlőeleme a csapokon keresztül csatlakozik.

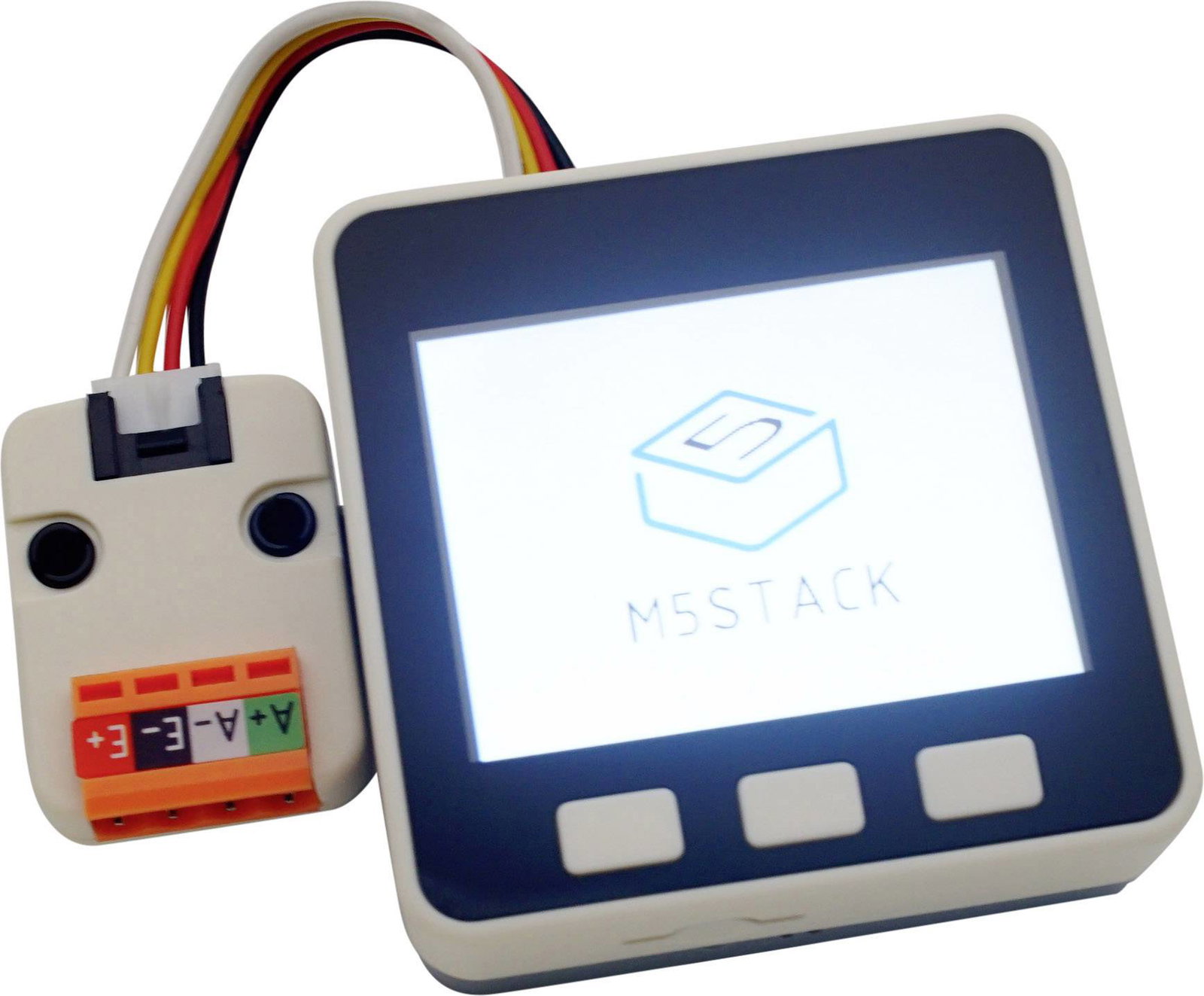

Csatlakoztasson például egy nyomásérzékelőt az A csatornához, majd használja az M5Core képernyőt a súlyadatok megtekintéséhez.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Alkalmas (Arduino panel): Arduino
• Csatlakozók (építőelemek): Grove
• Max. üzemi feszültség: 5.5 V
• Méret, hossz: 32 mm
• Méret, magasság: 8 mm
• Méret, szélesség: 24 mm
• Műanyagmentes csomagolás: Műanyagmentes csomagolás
• Súly: 4.9 g
• Üzemi feszültség (min.): 2.6 V

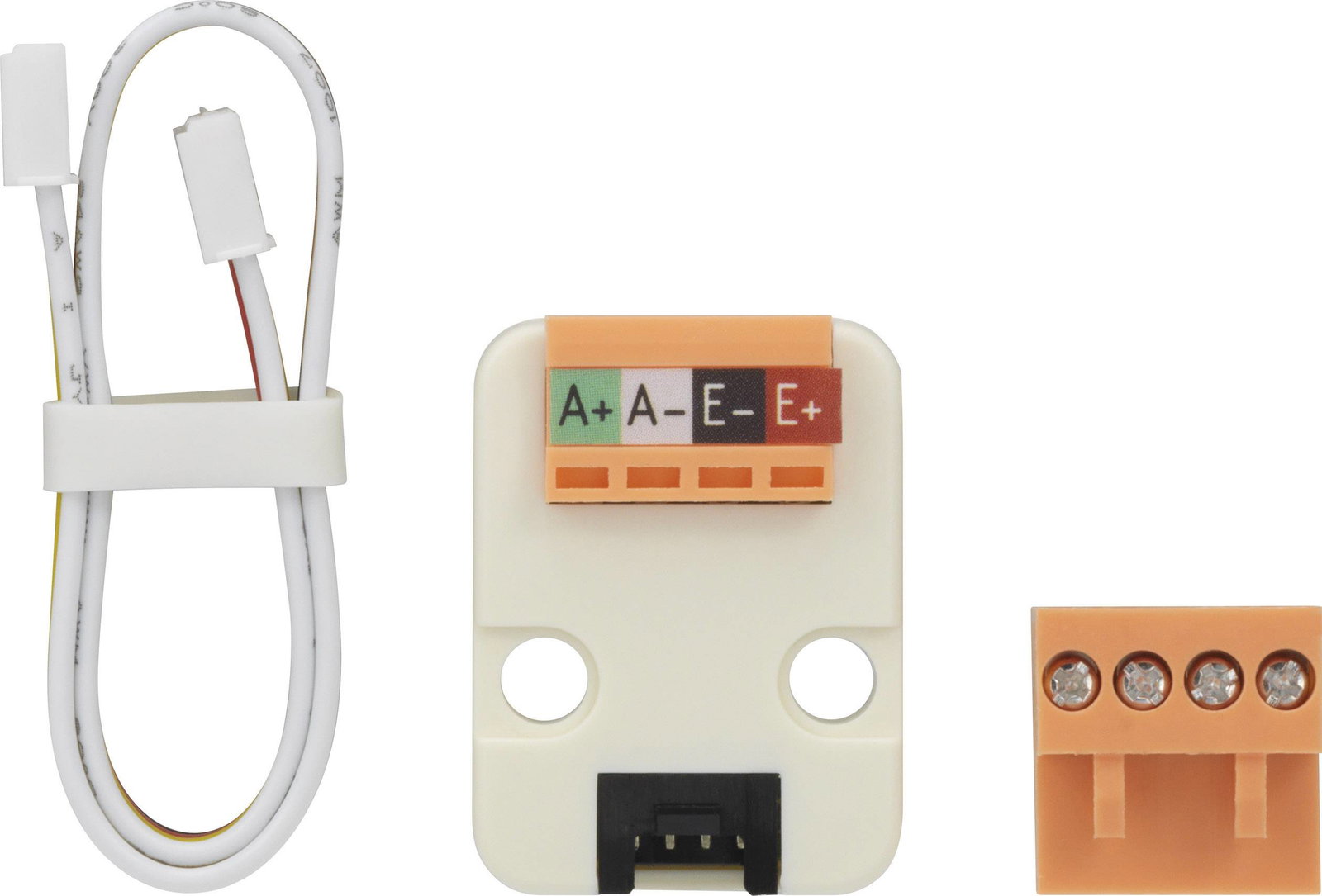

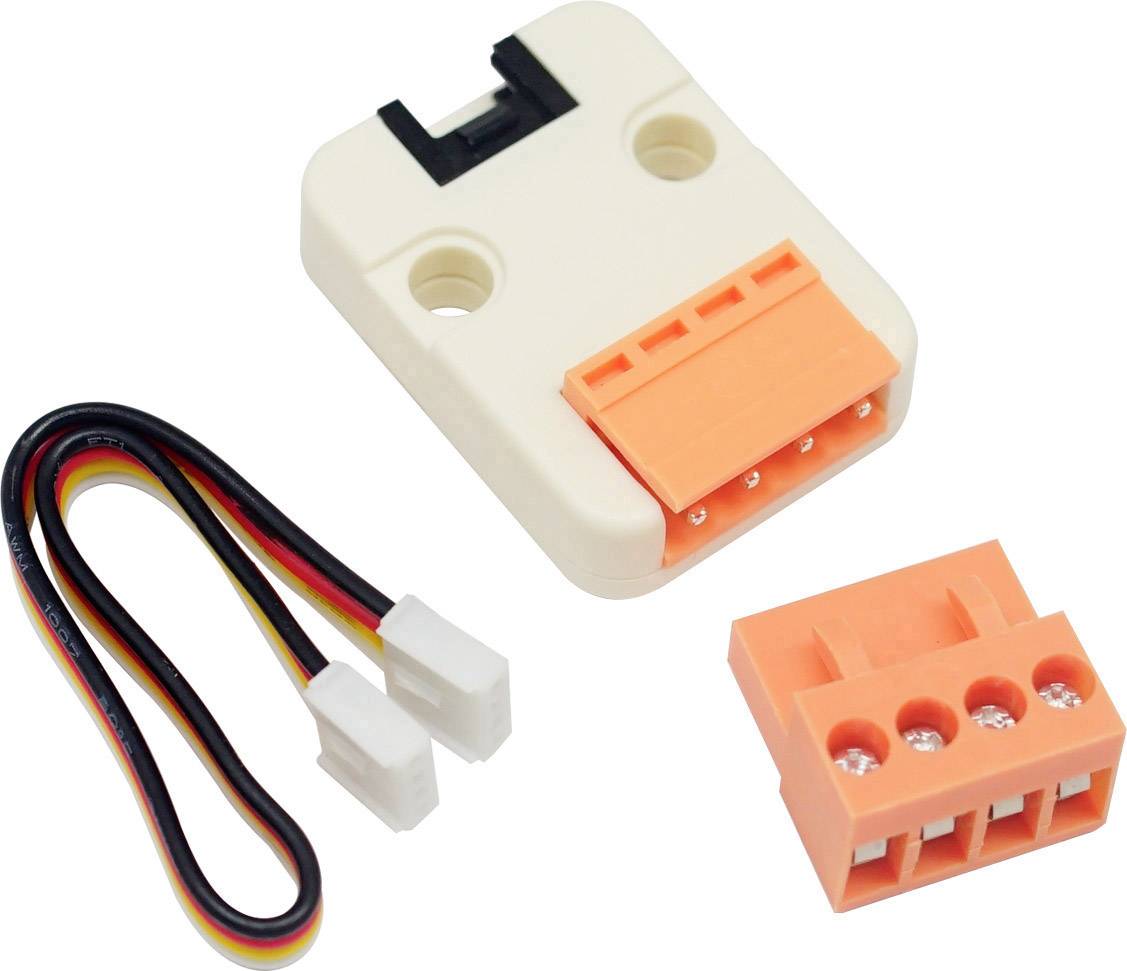

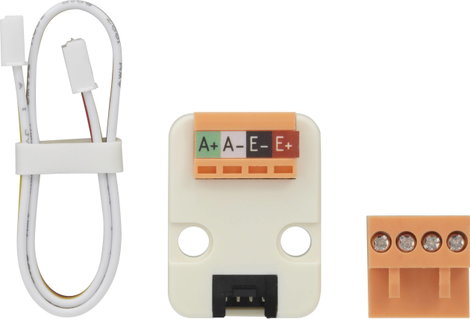

Szállítás tartalma

• 1x mérőfelület, 1x
• Grove kábel
