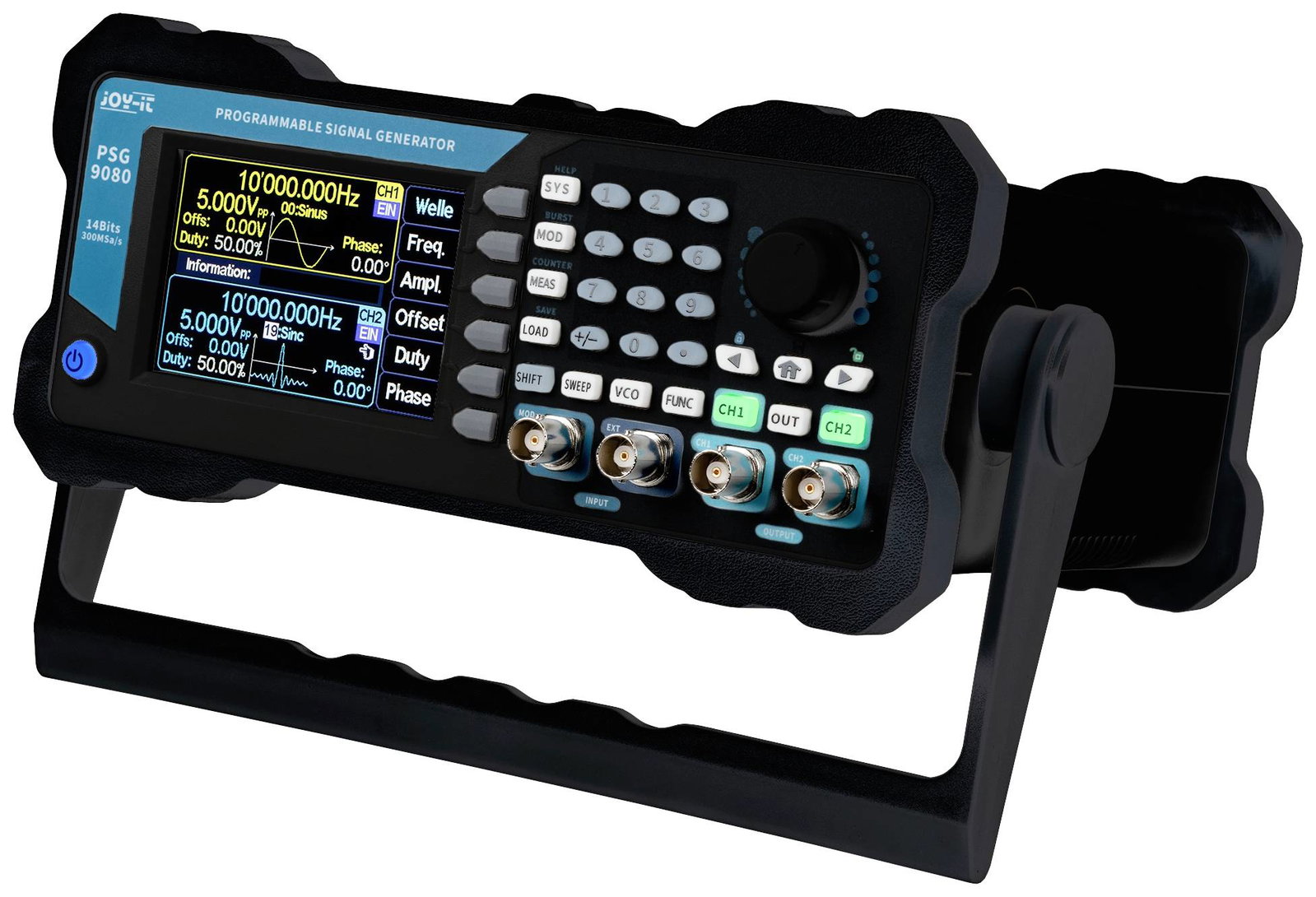

Joy-it JT-PSG9080-B Jelgenerátor 0 MHz - 80 Hz 2 csatornás Háromszög, Lorentz görbe, Pulzus, Zaj, Négyszög, Színusz, TTL, Rámpa

Joy-it JT-PSG9080-B Jelgenerátor 0 MHz - 80 Hz 2 csatornás Háromszög,Lorentz görbe,#####Puls,Zaj,Négyszög,Színusz,#####TTL,#####Rampe

PSG9080-Black Edition, 2 csatornás jelgenerátor, 1 csatornás frekvenciaszámláló, 80 MHz, 300 MSa/s

2 csatornás jelgenerátor

1 csatornás frekvenciaszámláló

Különféle modulációs funkciók

Sweep/VCO

Frekvenciatartomány 80 MHz-ig

Mintavételi sebesség 300 MSa/s

Menünyelvek: német, angol, francia

Fekete Kiadás

A PSG9080 programozható jelgenerátor számos különböző hullámformát képes kezelni, például: B. Szinusz, négyzet, háromszög, impulzus és felhasználó által definiált hullámok generálása. A jelgenerátor bőséges frekvenciatartománya 1 n Hz-től 80 MHz-ig terjed, a mintavételezési sebessége pedig 300 MSa/s. A ház kiváló minőségben készült, és csúszásmentes lábakkal rendelkezik, hogy kényelmes legyen a munkavégzés. Különböző jelmodulációs módszerek, mint pl B. A frekvenciamoduláció, a fázismoduláció, az amplitúdómoduláció, az impulzusszélesség-moduláció, a frekvenciaváltó kulcsolás már nem jelent kihívást ezzel az eszközzel. Az integrált mérési funkció lehetővé teszi a külső jelek frekvenciájának, periódusának és munkaciklusának mérését és valós időben történő megjelenítését a képernyőn. A jelgenerátor nagyon egyszerűen használható az intuitív gombelrendezésnek és a nagy felbontású, 3,5 hüvelykes színes LCD-nek köszönhetően. A különféle beállítások csoportokba menthetők, és így nagyon gyorsan újra elérhetők. A menü német, angol és francia nyelven is megjeleníthető.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Csatornák száma: 2 csatornás
• Frekvencia (max.): 80 Hz
• Frekvencia (min.): 0 MHz
• Frekvenciatartomány (háromszög): 50 MHz
• Frekvenciatartomány (négyszög): 30 MHz
• Frekvenciatartomány (szinusz): 80 MHz
• Függvénygenerátor jellemzők: frekvencia számlálóval
• Kalibrált: Gyári standard (tanúsítvány nélkül)
• Kijelző (mérőműszer): LCD
• Kimeneti jelformák: Háromszög,Lorentz görbe,#####Puls,Zaj,Négyszög,Színusz,#####TTL,#####Rampe
• Klirr faktor (szinuszos): 0,9 %
• Méret, magasság: 160 mm
• Méret, szélesség: 219 mm
• Súly: 1030 g/m
• További műszaki adatok: 3,5 hüvelykes TFT kijelző
• Csatlakozás: BNC csatlakozók
• Modulációs funkciók: AM, FM, PM, ASK, FSK, PSK, PWM, Burst
• Mintavételi sebesség: 300 MSa/s
• Függőleges hullámfelbontás: 14 bit
• Jelformák: Lorentz-impulzus, impulzus, félhullám, zaj, exponenciális emelkedés/esés, négyszög, háromszög, szinusz, TTL
• Moduláció: Frekvenciamoduláció, fázismoduláció, amplitúdómoduláció, impulzusszélesség-moduláció, frekvenciaeltolásos billentyűzet
• Min. frekvenciafelbontás: 1 nHz
• Frekvencia pontosság: ± 5 ppm
• Frekvencia stabilitás: ± 3 ppm/év
• Megengedhető. Üzemi páratartalom: 80%
• Bemeneti feszültség: 85 V - 264 V AC / 47 - 63 Hz.FrekvenciatartományokSzinusz: 1 nHz - 80 MHz
• Téglalap, impulzus: 1 nHz - 30 MHz
• Háromszög, tetszőleges: 1 nHz - 50 MHz
• TTL: 1 nHz - 20 MHz
• Tápellátás: #####230 V/AC

Szállítás tartalma

• Jelgenerátor2x
• BNC jelterminálCsatlakozókábel
