Joy-it DSO-LCR500 Oszcilloszkóp, Jelgenerátor 1 kHz - 100 kHz Háromszög, Pulzus, Négyszög, Színusz

3 az 1-ben hordozható digitális oszcilloszkóp komponens tesztelő jelgenerátor SMD LCR500

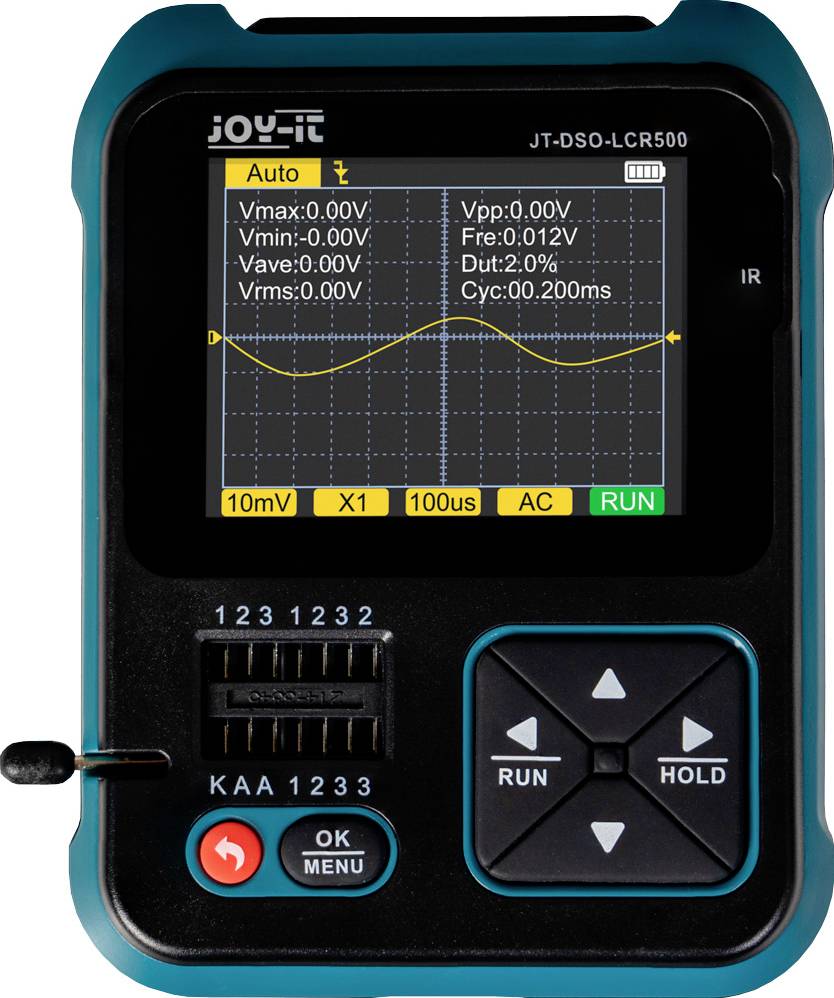

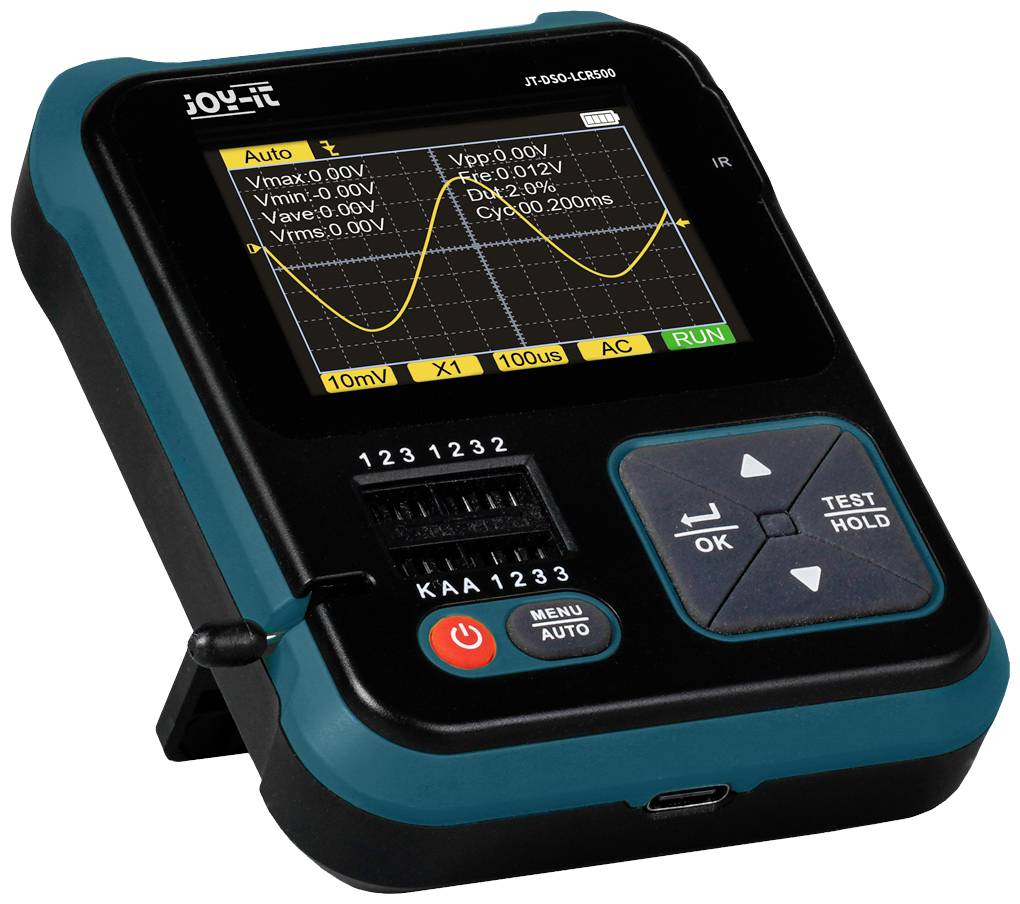

A DSO-LCR500 egyesíti a digitális oszcilloszkóp és a többfunkciós alkatrésztesztelő előnyeit egy kompakt és kiváló minőségű házban. Az ambiciózus feltalálók használhatják a digitális oszcilloszkópot időfüggő jelek kiértékelésére anélkül, hogy drága mérési technológiát kellene igénybe venniük. A többfunkciós alkatrésztesztelő az alkatrészek gyors és automatikus felismerését is lehetővé teszi. Ezen túlmenően a DSO-LCR500 további hasznos funkciókkal rendelkezik, mint például jelgenerátor, infravörös jel dekóder, zener diódák, DS18B20 érzékelők és DHT11 érzékelők mérése. A készülék 1500 mAh kapacitású akkumulátorral van felszerelve, mely USB-C-n keresztül kényelmesen tölthető. Az integrált, kihajtható állvány még könnyebbé teszi a kezelést. A kiterjedt szállítási terjedelem többek között SMD tesztszondákat, tesztbilincseket, szondát, krokodilcsipesz kábelt és BNC adaptert tartalmaz.

Ez a szöveg gépi fordítással készült.

Jellemzők:
között
digitális oszcilloszkóp
Alkatrész tesztműszer
Folytonosságvizsgáló
jelgenerátor
Zener diódák mérése
DS18B20 érzékelők mérése
Mérések DHT11 érzékelőktől
infravörös dekóder

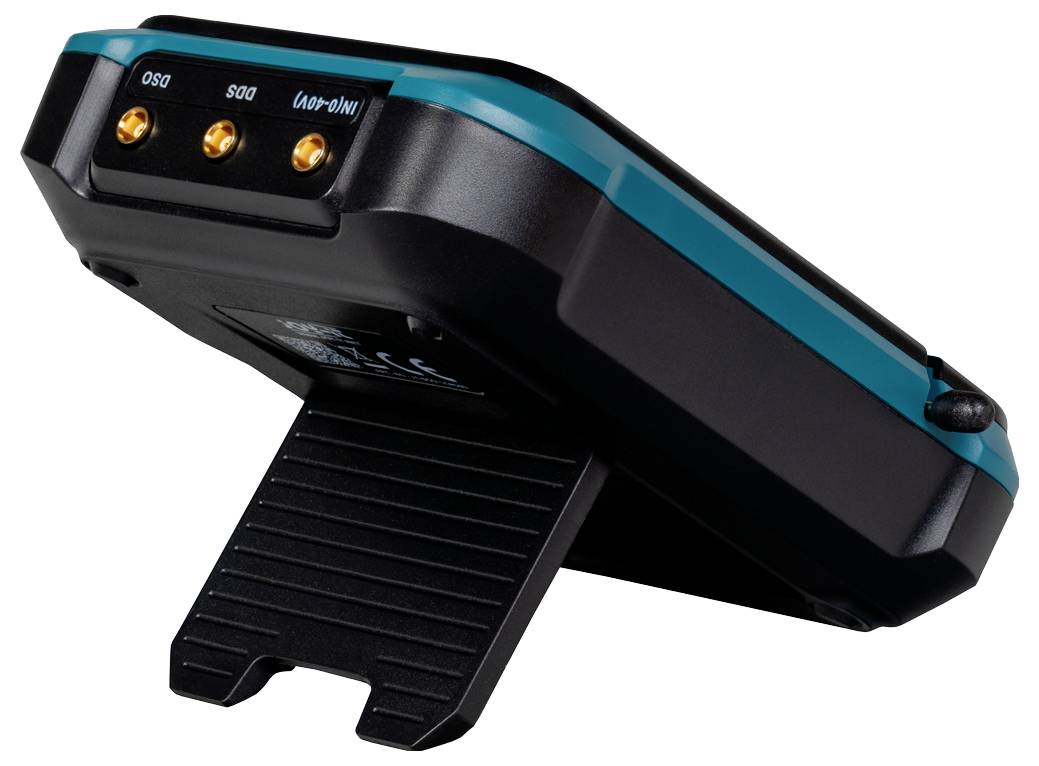

Állvány funkció Beépített állvány, amely 90°-ban összecsukható
1500 mAh lítium akkumulátor, újratölthető USB-C-n keresztül
2,4" színes TFT kijelző, LED háttérvilágítás, 320x240 pixel
Angol, német

Műszaki adatok: Frekvencia (max.): 100 kHz · Frekvencia (min.): 1 kHz · Jel kimeneti forma: Szinuszhullám, négyszöghullám, impulzushullám, háromszöghullám, fűrészfog hullám · Kalibráció: Gyári standard (tanúsítvány nélkül) · Kijelző (mérőműszer): LCD · Kimeneti jelformák: Háromszög, Pulzus, Négyszög, Színusz · Méret, magasság: 103 mm · Méret, szélesség: 85 mm · További műszaki adatok:
AZ OSZCILLOSKÓP ELŐÍRÁSAI
Mintavételi sebesség: 10 MS/s
Analóg sávszélesség: 0 - 500 kHz
Bemeneti ellenállás: 1 MΩ
Csatlakozás: AC / DC
tesztfeszültség tartomány
1:1: 80 Vpp (- 40 V - 40 V)
10:1: 800 Vpp (-400 V-400 V)
Függőleges érzékenység: 10mV/div - 10V/div
Vízszintes időtartomány: 10 μs - 10 s
Trigger módok Automatikus, Normál, Egyszeri
Kioldó típusok Falling Edge, Rising Edge
Mérhető komponensek
hFE nagyobb, mint 10, hFE kisebb, mint 600
erősítési tényező (hFE),
Alap emitter feszültség (Ube)
kollektor-emitter fordított áram
(Iceo, Ices)
Védődióda előremenő feszültségesés (Uf)
Diódák
előremenő feszültségesés 5 V-nál kisebb,
átmeneti képesség,
fordított áram
Zener diódák
1-2-3: előremenő feszültségesés,
fordított előfeszítés előremenő feszültség
Vizsgálati tartomány: 0,01 - 4,5 V
KAA: előremenő feszültség be
blokkoló irány
Vizsgálati tartomány: 0,01 - 24V
térhatású tranzisztorok
JFET: kapukapacitás (Cg), leeresztőáram (Id Vgs-nél), védődióda előremenő feszültségesése (Uf)
IGBT: leeresztő áram (Id Vgs-nél), védődióda előremenő feszültségesése (Uf)
MOSFET: bekapcsolási feszültség (Vt), kapukapacitás (Cg), vízelvezető ellenállás (Rds), védődióda előremenő feszültségesése (Uf)
Szilícium egyenirányítók és tirisztor triódák
bekapcsolási feszültség cl. 5 v
A kapu kioldóáram kicsi 6 mA
kapufeszültség

Kondenzátorok: 25 pF - 100 mF kapacitás, disszipációs tényező (Vloss)
Ellenállások: 0,01Ω - 50MΩ
Tekercsek: 10uH - 1000uH
Induktivitás értéke, DC ellenállás
Elemek: 0,01 - 4,5 V feszültségérték, pozitív és negatív polaritás
Bemeneti feszültség: 0 - 16V
JELGENERÁTOR
Szinuszhullám: 1 - 100 kHz, 0 - 3,3 V, 50%
Négyszöghullám: 1–100 kHz, 3,3 V, 50%
Impulzushullám: 1 - 100 kHz, 3,3 V, 0 - 100%
Háromszöghullám: 1–100 kHz, 0–3,3 V, 50%
Fűrészfog hullám: 1 - 100 kHz, 0 - 3,3 V, 0 - 100%
További funkciók
DS18B20 mérések
DHT11 mérések
Infravörös dekódoló NEC protokoll
Felhasználói és adatkód kijelző, infravörös hullámforma kijelző
Tesztfunkciók: folytonossági vizsgálat, 40 V-ig terjedő feszültség · Tápellátás: Akkumulátoros működés, USB

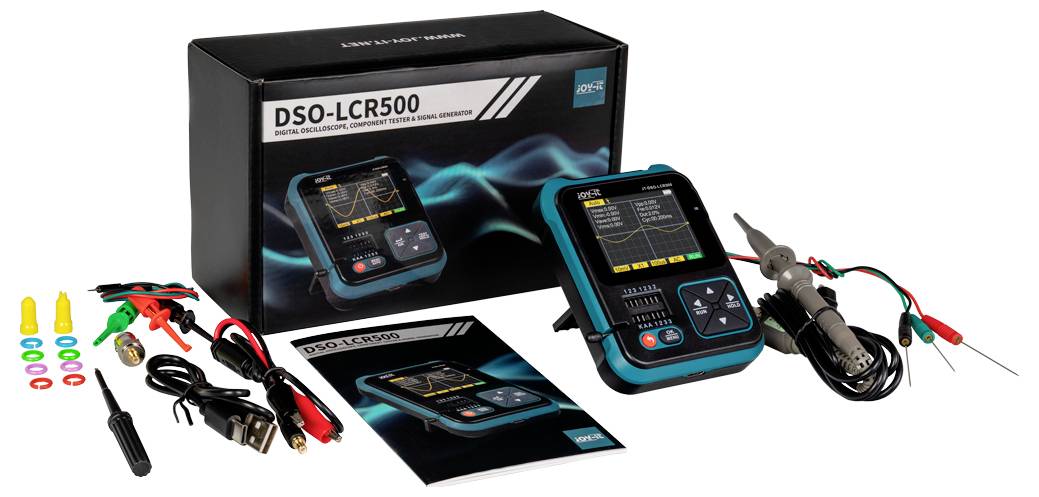

Szállítás tartalma: Mérőműszer
Használati útmutató
USB-C kábel
3x próbabilincs
3x SMD tesztszonda
Mérőfej
aligátor klip kábel
BNC adapter
