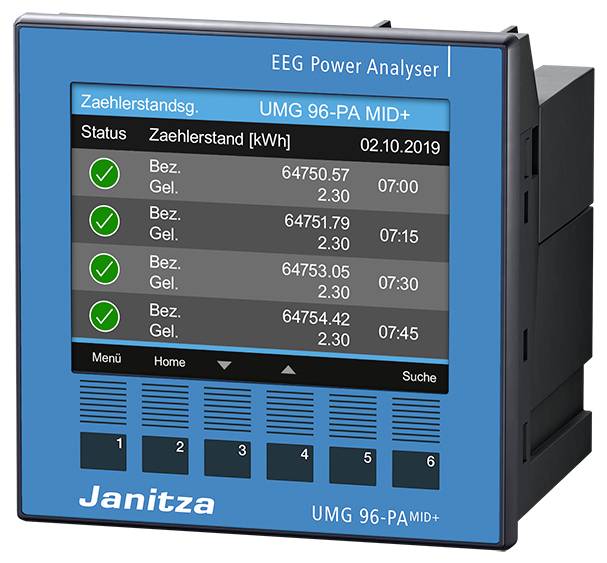

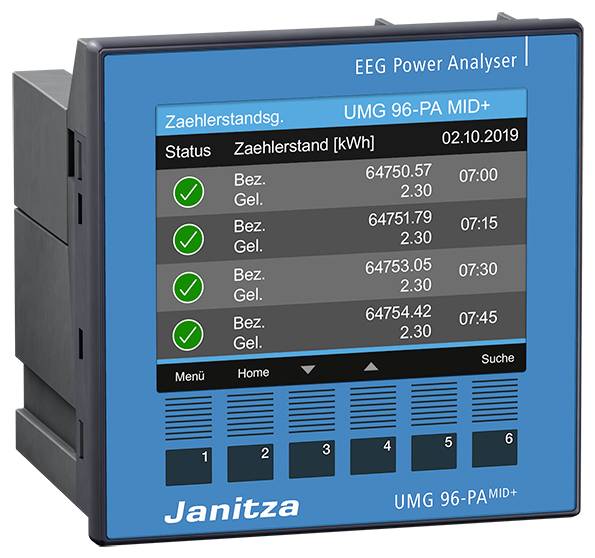

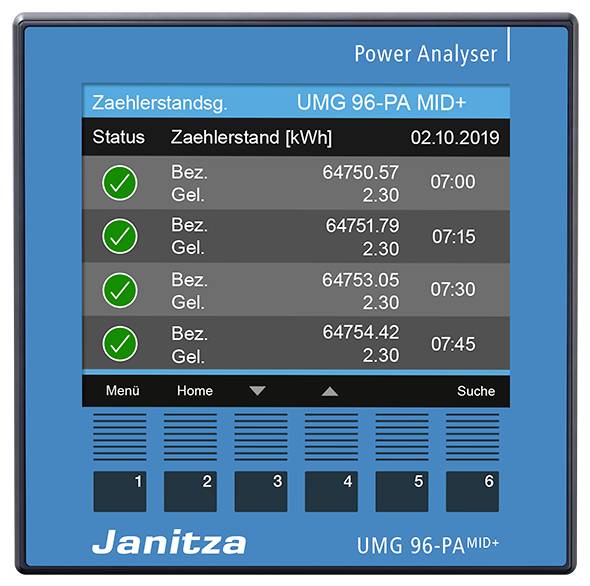

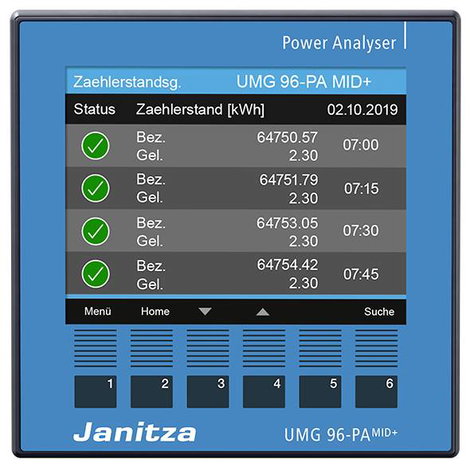

Modulárisan bővíthető hálózati analizátor, Janitza UMG96-PA-MID+

Modulárisan bővíthető hálózati analizátor MID és mérő leolvasási görbével

2 év szabotázsbiztos mérési adattár a mérő leolvasásához

Tápfeszültség: 90 V - 277 V (50/60) Hz vagy 90 V - 250 V DC

Telepítési kategória: 300 V CAT III

Mérés TN és TT hálózatokban

A harmonikusok mérése a 40-ig

Valódi munkásosztály 0,2S

EU-típusvizsgálati tanúsítvány, VDE-40048947

Az EN 50470-1, az EN 50470-3, a CLC TR 50579 szabvány szerint tesztelve

Bemeneti feszültségtartomány: 3 x 57/100 - 3 x 277/480 V

B pontossági osztály az EN 50470-1 szerint

Az S0 interfész impulzusértéke: átalakító nélkül 10000 impulzus / kWh

az impulzusérték automatikus beállítása az átalakítók használatakor

3 feszültségmérő bemenet

Mérés 3 fázisú 4 vezetékes rendszerekben 417 V / 720 V-ig (+ -10%) az IEC szerint

Mérés egyfázisú 2-vezetékes rendszerekben 480 V-ig (+ -10%)

3 árammérés bemenet

Névleges áram 5A / 2A / 1A állítható (MID-kompatibilis)

Felbontás: 0,1 mA

3x digitális bemenet és kimenet (egy fix)

1x analóg kimenet

1x RS485 (Modbus RTU)

Energiamérő UMG 96-PA MID +. MID tanúsítvánnyal. A PTB-A 50.7 szerint tanúsított mérő leolvasási profil, órával, akkumulátorral és mérési adat memóriával.

Műszaki adatok

• Gyártói szám: UMG96-PA-MID+
• Méret, hossz: 86 mm
• Méret, magasság: 96 mm
• Méret, szélesség: 96 mm
• Mérési kategória: CAT III 600 V,CAT II 300 V
• Általános mérési tartomány (max.): 6 A
• Általános mérési tartomány (min.): 5 mA
