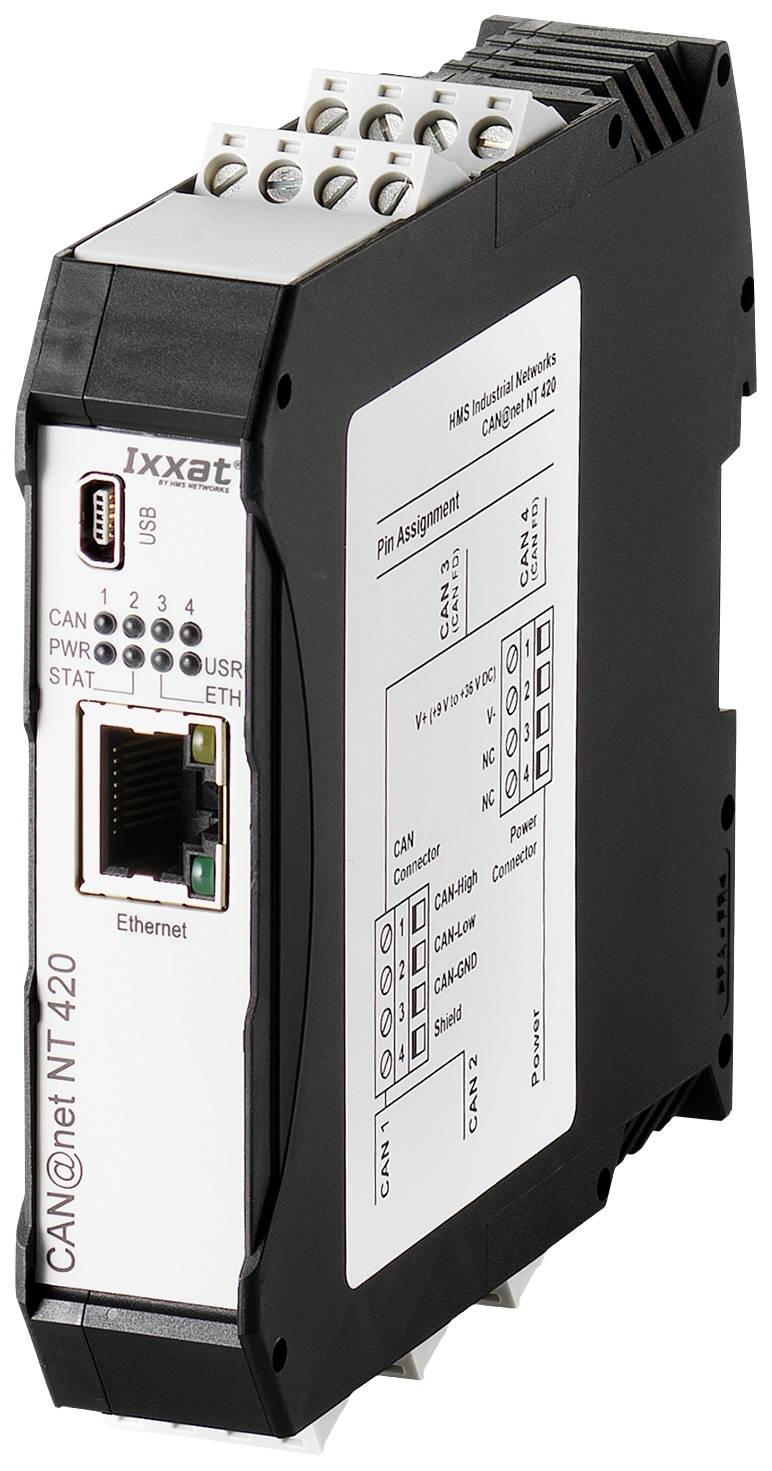

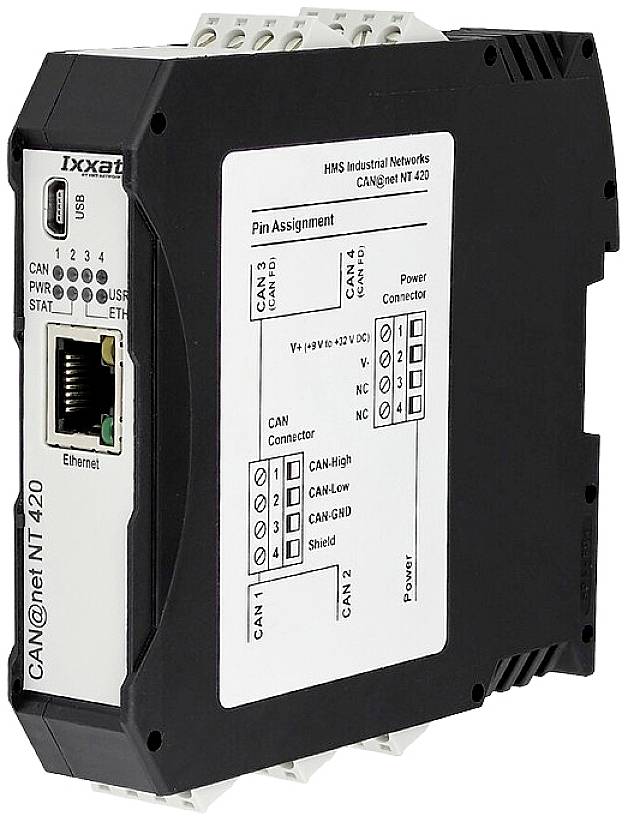

Ixxat 1.01.0332.42000 CAN@net NT 420 Can átalakító Ethernet, CAN, USB 24 V/DC 1 db

CAN@net NT 420 CAN Ethernet átjáró

4 x CAN csatorna (két CAN FD)

Hatékony szűrés, azonosító fordítás, adatleképezés és multiplexelés

MQTT-támogatás az egyszerű felhőkapcsolathoz (kiadók és előfizetők)

Előre meghatározott műveletek végrehajtása eseményvezérelt "műveletszabályokkal"

Bármilyen műveleti szabály programozása LUA használatával

Windows konfigurációs eszköz az egyszerű eszközkonfigurációhoz USB-n vagy Etherneten keresztül

Állítható biztonsági szint az eszköz eléréséhez (konfiguráció vagy firmware-feltöltés)

Megbízható használat zord ipari környezetben

előnyöket

CAN és CAN FD rendszerek és eszközök egyszerű csatlakoztatása

Nagy távolságok áthidalása és egyszerű rendszer-hozzáférés Etherneten keresztül

Költségmegtakarítás az egyszerűbb vezetékezés révén

A rendszerbővítés, valamint a fa/csillag topológiák kiterjesztése

Megnövelt rendszermegbízhatóság

Védelem galvanikus leválasztással

A CAN@net NT három változatban kapható: CAN@net NT 100-ként klasszikus CAN-csatornával és D-Sub 9 csatlakozóval, CAN@net NT 200-ként két klasszikus CAN-csatornával és CAN@net NT 420-ként négy CAN-nal. csatornák, amelyek közül kettő váltható a CAN és a CAN-FD között. Minden eszköz három üzemmóddal rendelkezik, és használható PC interfészként és hídként és átjáróként is.

Üzemmódok

CAN/CAN FD Ethernet átjáró

Átjáró üzemmódban a CAN@net NT különböző operációs rendszerekről (pl. Windows, Linux, VxWorks vagy QNX) és beágyazott rendszerekről érhető el. Ez egy szabványos TCP/IP socket és egy egyszerű ASCII protokoll használatával történik. CAN-Ethernet átjáróként a CAN@net NT így egyszerű és rugalmas hozzáférést biztosít a CAN-rendszerekhez LAN-on vagy az interneten keresztül.

PC interfész

A mellékelt VCI-illesztőprogram segítségével Windowshoz a CAN@net NT az összes Ixxat CAN PC interfészkártyához hasonlóan működtethető. Ez azt jelenti, hogy az összes VCI-alapú Ixxat eszköz, például a canAnalyser használható a CAN@net NT-vel, de a VCI-illesztőprogram alapján létrehozott ügyfél-specifikus alkalmazások is. A VCI CAN-illesztőprogram akár 128 CAN@net NT-vel egyidejűleg kommunikálhat.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Csatlakozók (Advantech): CAN Bus, Ethernet, USB
• Méret, magasság: 99 mm
• Méret, szélesség: 115 mm
• Műanyagmentes csomagolás: Műanyagmentes csomagolás
• További műszaki adatok: Busz csomópontok max. száma: 120 dbCAN busz terminátor: NincsCAN bitsebesség: Standard CAN: 5-1000 kBit/s CAN FD bitsebességek: 1000 kbit/s-ig választott döntési sebesség, 8000 kbit/s adatátviteli sebesség. Az adatátviteli sebességet tesztek igazolják. Felhasználó által meghatározott bitsebességek lehetségesek

Figyelem

• A maximális adatsebesség az adott működési feltételektől függően (kábelhossz, elvégzett beállítások, távoli állomások stb.) túlléphető, de nem is érhető el.
• Tápellátás: 9V-36V DC
• Áramfelvétel: jellemzően 110 mA (24 V bemeneti feszültségnél) vagy 230 mA (12 V bemeneti feszültségnél)
• Hőmérséklet tartomány: üzemi hőmérséklet -40 °C és +85 °C között Tárolási hőmérséklet -40 °C és +85 °C között
• Galvanikus leválasztás: 1 kV 1 másodpercig.
• Tanúsítvány: CE, FCC, UL
• Ház: Poliamid ház DIN-sínre szereléshez
• Védettség: IP20
• Méretek: kb 114,5 x 99 x 22,5 mm · Áramfelvét: 110 mA · Áramfelvét (max.): 230 mA · Üzemi feszültség: 24 V/DC · Üzemi hőmérséklet (max.): + 85 °C · Üzemi hőmérséklet (min.): - 40 °C

Szállítás tartalma

• CD CAN Gateway
• Configurator programmalVCI CAN illesztőprogram
• WindowshozMini-USB-kábel
