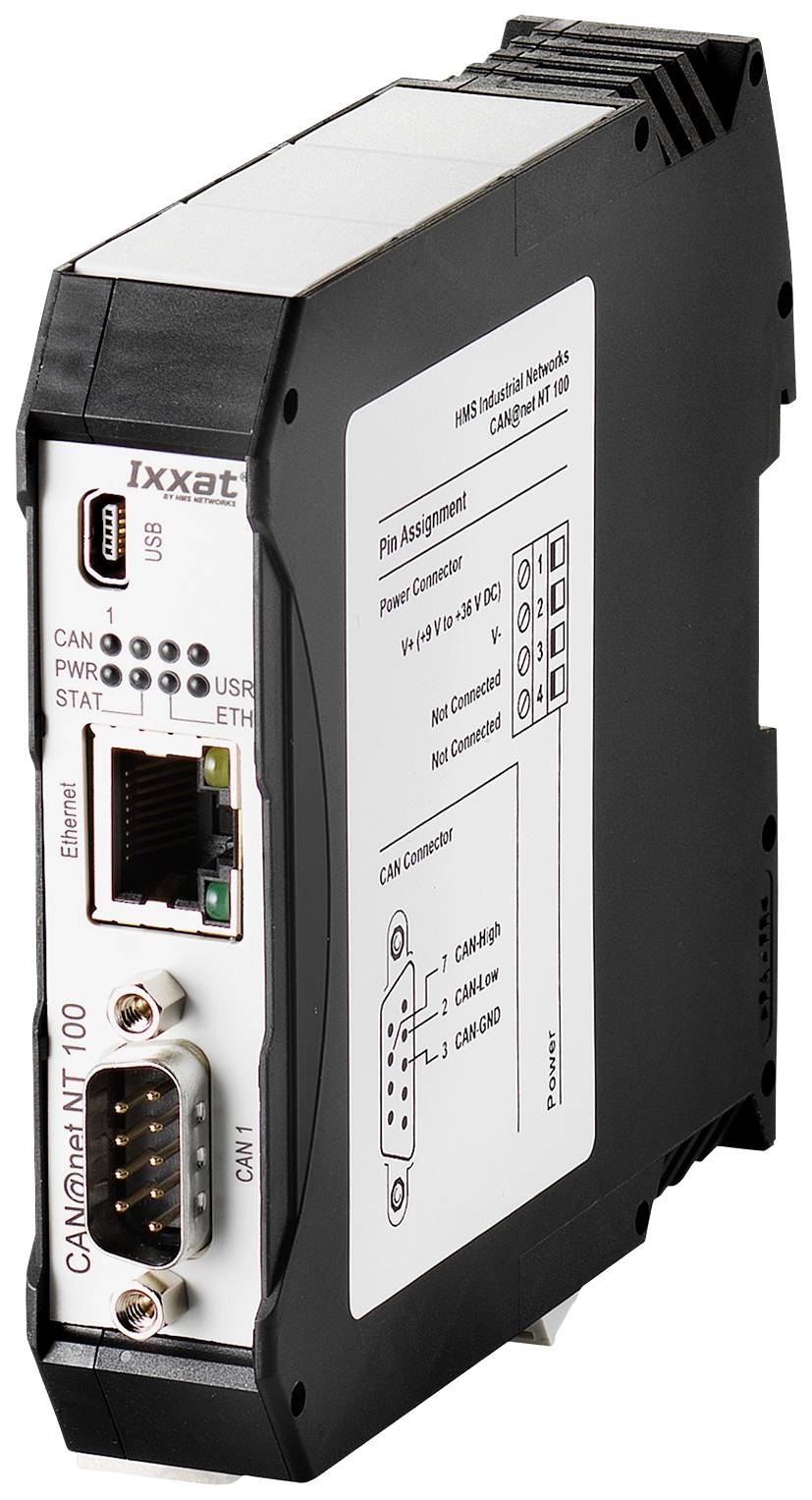

Ixxat 1.01.0332.10000 CAN@net NT 100 Can átalakító 24 V/DC 1 db

CAN Ethernet híd, átjáró és PC interfész

A CAN @ net NT három változatban kapható: CAN @ net NT 100 néven klasszikus CAN csatornával és D-Sub 9 csatlakozóval, CAN @ net NT 200 néven két klasszikus CAN csatornával és CAN @ net NT 420 néven négy CAN csatornával. csatornák, amelyek közül kettő váltható a CAN és a CAN-FD között. Minden eszköz három üzemmóddal rendelkezik, és használható PC interfészként és hídként és átjáróként is.

Akár négy független CAN csatorna (két CAN FD)
· Hatékony szűrő, azonosító fordítás, adatleképezés és multiplex funkciók
MQTT támogatás az egyszerű felhőkapcsolathoz (kiadó és előfizető)
· Előre meghatározott műveletek végrehajtása eseményvezérelt "műveletszabályokkal"
· Bármely műveleti szabály programozása LUA használatával
· Windows konfigurációs eszköz az egyszerű eszközkonfigurációhoz USB-n vagy Etherneten keresztül
Állítható biztonsági szint az eszköz eléréséhez (konfiguráció vagy firmware-feltöltés)
· Megbízható használat zord ipari környezetben
· CAN és CAN FD rendszerek és eszközök egyszerű csatlakoztatása
· Nagy távolságok áthidalása és egyszerű rendszerelérés Etherneten keresztül
· Költségmegtakarítás az egyszerűbb vezetékezés révén
· A rendszerbővítés, valamint a fa / csillag topológiák kiterjesztése
· Megnövelt rendszermegbízhatóság
· Védelem galvanikus leválasztással

CAN / CAN FD Ethernet átjáró
Átjáró üzemmódban a CAN @ net NT különböző operációs rendszerekről (például Windows, Linux, VxWorks vagy QNX) és beágyazott rendszerekről érhető el. Ez egy szabványos TCP / IP-aljzat és egy egyszerű ASCII protokoll használatával történik. A CAN @ net NT CAN Ethernet átjáróként egyszerű és rugalmas hozzáférést biztosít a CAN-rendszerekhez LAN-on vagy az interneten keresztül.

PC interfész
A szállítási terjedelemben a Windowshoz készült VCI-illesztőprogram segítségével a CAN @ net NT az összes Ixxat CAN PC interfészkártyához hasonlóan üzemeltethető. Ez azt jelenti, hogy az összes VCI-alapú Ixxat eszköz, például a canAnalyser használható a CAN @ net NT-vel, de a VCI-illesztőprogram alapján létrehozott ügyfél-specifikus alkalmazások is. A VCI CAN meghajtó lehetővé teszi, hogy egyidejűleg akár 128 CAN @ net NT-vel kommunikáljon.

CAN-Ethernet-CAN-Bridge
Legfeljebb négy CAN @ net NT 420 (két CAN @ net NT 100/200) használatával megvalósítható egy CAN-Ethernet-CAN híd, amelyek mindegyikének legfeljebb négy lehet (2 a CAN @ net NT 200-hoz, 1 a CAN @net NT 100) független CAN csatornákat köt össze készülékenként. A híd lehetővé teszi a CAN-üzenetek CAN-rendszerek közötti cseréjét TCP / IP-n keresztül nagy távolságokon keresztül - a meglévő Ethernet infrastruktúrák használatával. A CAN rendszerek szegmentálása növeli a teljes rendszer megbízhatóságát és hibabiztonságát is.

Szűrés és multiplexelés
A leképezési táblák segítségével rendkívül rugalmasan konfigurálható az összes csatorna közötti üzenetcsere. Szűrési és megvalósítási szabályok alkalmazhatók a CAN és CAN FD üzenetekre. Ez csökkentheti az egyes hálózatok buszterhelését, mivel csak a másik hálózat számára érdekes üzenetek kerülnek továbbításra. A SAE J1939 alkalmazásokhoz egy speciális leképezési táblázat áll rendelkezésre, amely az adott paraméterekhez igazodik. Az adatok multiplexelési / demultiplexelési funkciója lehetővé teszi például a CAN FD adatok több szabványos CAN üzenetre való leképezését és fordítva.

Akciószabályok
A kapott üzenetekre, valamint az eszköz vagy CAN-busz állapotára reagálva a műveletek széles skálája hajtható végre automatikusan, mint például üzenetek küldése (CAN, CAN-FD, MQTT), eszközbeállítások módosítása vagy eszköz LED-ek vezérlése. A "Műveletszabályok" az események és műveletek intuitív legördülő menüivel jönnek létre az eszközök Windows-alapú konfigurációs eszközében vagy LUA-szkriptek használatával.

MQTT a felhőkapcsolathoz
Legyen szó eszközállapotról vagy CAN / CAN FD adatokról, a CAN @ net NT-ben megvalósított MQTT protokoll lehetővé teszi az információk felhőbe történő továbbítását – egyszerűen programozható műveleti szabálylisták segítségével. A szabadon elérhető brókerszolgáltatásokon és APP-okon keresztül például az állapotjelentések és a rendszerértékek egyszerűen és egyszerűen továbbíthatók például okostelefonokra vagy felhőszolgáltatásokra.

Ciklikus sebességváltó
A ciklikus átviteli funkció lehetővé teszi az üzenetek ciklikus továbbítását. Mind az üzenetek, mind a ciklusidők egy központi átviteli táblázatban vannak meghatározva.

Ez a szöveg gépi fordítással készült.

Műszaki adatok: Méret, magasság: 99 mm · Méret, szélesség: 115 mm · Műanyagmentes csomagolás: Műanyagmentes csomagolás · Üzemi feszültség: 24 V/DC · Üzemi hőmérséklet (min.): -40 °C

Szállítás tartalma: CAN @ net NT 100, Használati útmutató, CD CAN Gateway Configurator programmal
