Ixxat 1.01.0261.02106 IXXAT CME/PN Profinet-CANopen 1 db

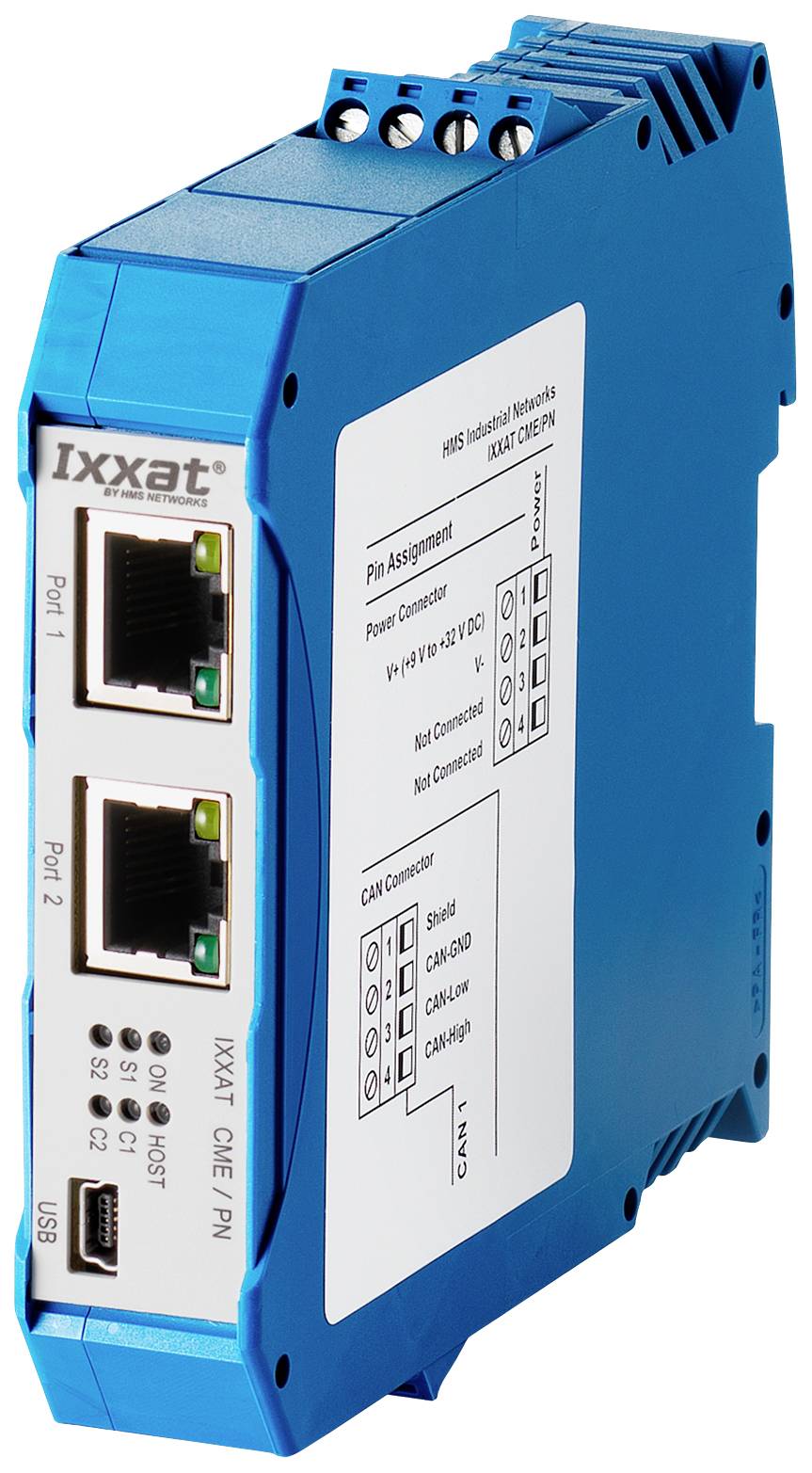

IXXAT CME / PN PROFINET-CANopen átjáró

Egyszerű konfiguráció a mellékelt IXXAT konfigurációs eszközzel

Kétirányú adatcsere PROFINET / CANopen számára

Integrált 2 portos kapcsoló

Konfigurálás Etherneten vagy USB-n keresztül

Az IXXAT CME / PN egy hatékony és könnyen konfigurálható átjáró a CANopen eszközök és hálózatok PROFINET-hez való csatlakoztatásához. Az átjáró lehetővé teszi az adatok mindkét irányú cseréjét, és lehetővé teszi többek között a meglévő, költséghatékony CANopen résztvevők integrálását a PROFINET hálózatokba, valamint a PROFINET rendszerek adatainak biztosítását a CANopen hálózatokban való használatra.

MŰKÖDÉSI ELV

A PROFINET oldalon az átjáró IO eszközként működik, és slotokon és alnyílásokon keresztül cseréli ki az adatokat. A CANopen oldalon az eszköz CANopen NMT masterként működik PDO és SDO támogatással.

Az átjáró konfigurálása az IXXAT konfigurációs eszközzel történik, amelyet a szállítási terjedelem ingyenesen tartalmaz. A konfigurációs eszköz létrehoz egy CDC konfigurációs fájlt a CANopen hálózathoz és egy GSDML fájlt a PROFINET számára. A CANopen oldalon a konfiguráció EDS-fájlokon alapul. A GSDML fájl lehetővé teszi az átjáró egyszerű integrálását a PROFINET hálózatba, és az átjáró PLC programból történő címezését. Itt az átjáró egyetlen I/O eszközként jelenik meg. A CANopen oldalon lévő összes adat, amely a PROFINET hálózattal az átjárón keresztül cserélődik, a GSDML fájlban változónévvel, adatmérettel és adatirányral rendelkező változóként van definiálva. Ez a megközelítés, amely az átjáró mindkét oldalát tartalmazza a konfigurációban, eddig egyedülálló, és jelentősen leegyszerűsíti a konfigurációt.

Az átjáró integrált 2 portos kapcsolóval rendelkezik, amely lehetővé teszi a vonal topológiákba való egyszerű integrációt. Az eszköz konfigurálása és a firmware frissítése az átjáró USB 2.0 interfészén vagy távoli hozzáféréssel az Ethernet interfészen keresztül történik.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Méret, magasság: 100 mm
• Méret, szélesség: 22.5 mm
• Műanyagmentes csomagolás: Műanyagmentes csomagolás
• További műszaki adatok: CPU: STM32F407PROFINET interfész: 2 x 100 Mbit / s Ethernet RJ45 csatlakozón keresztülKapcsoló: 2 portos kapcsoló integráltCAN busz interfész: Galvanikusan lecsatolt. Csatlakozás csavaros kapcsokon keresztül.Interfész a konfigurációhoz: USB vagy távoli hozzáférés Etherneten keresztülHőmérséklet tartomány: -20 ºC ... 70 ºC)Tápellátás: 9 - 32 V / DC, 3 W.LED kijelző: Bekapcsolás, gazdagép állapota, modul állapota, protokoll állapota, CAN futási állapot, CAN hibaállapotHáz: műanyag ház kalapsínre való rögzítéshezMéretek: kb 22,5 x 100 x 115 mm
• Üzemi feszültség: 9-32 V/DC
• Üzemi hőmérséklet (min.): -20 °C

Szállítás tartalma

• IXXAT CME / PN, Használati útmutató, IXXAT konfigurációs szoftver
