Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD Repeater 1 db

CAN / CAN FD jelismétlő csavaros csatlakozóval és integrált buszlezáró ellenállással

CAN és CAN FD interfészek egy készülékben

Költségmegtakarítás az egyszerűbb vezetékezés révén

Magasabb rendszermegbízhatóság

Nagyon kevés hatással van a rendszer valós idejű viselkedésére

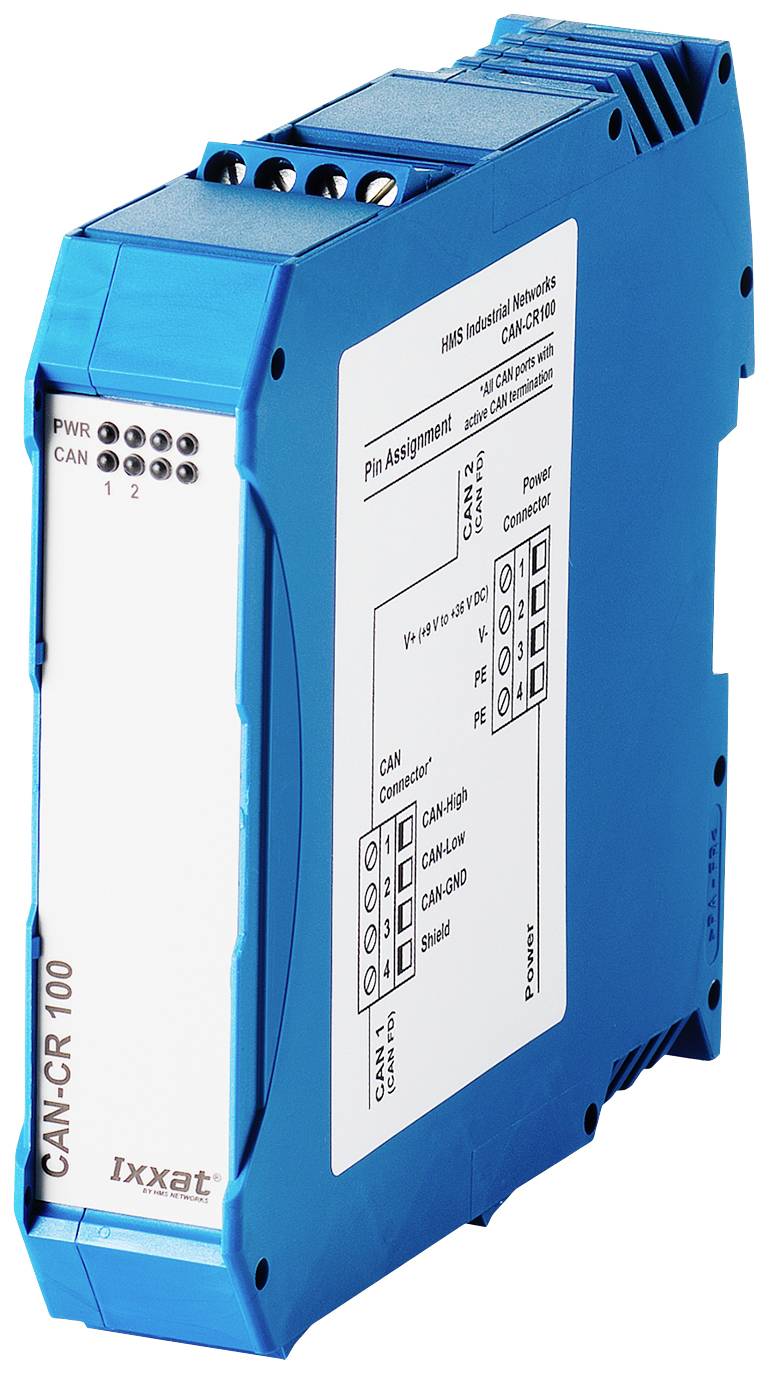

CAN-CR100

A CAN-CR100 a CAN / CAN FD hálózat két szegmensének galvanikus leválasztására szolgál. Különlegességként az átjátszó elválaszt egy hibás szegmenst a hálózat többi részétől, így a megmaradt hálózat tovább tud működni. A hiba elhárítása után a szegmens automatikusan újracsatlakozik a hálózathoz. Az elektromos leválasztás a CAN / CAN FD szegmensekre, valamint a tápfeszültségre vonatkozik.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Méret, magasság: 99 mm
• Méret, szélesség: 113 mm
• Műanyagmentes csomagolás: Műanyagmentes csomagolás
• További műszaki adatok: Kijelzők: átviteli folyamat / hibás szegmens (két duó LED, szegmensenként egy), teljesítmény (egy LED)CAN busz interfész: ISO 11898-2 CAN fojtótekerccsel. Két csavaros csatlakozó csatlakozás. CAN változat beépített lezáró ellenállással és anélkül is elérhető.CAN bitsebesség: akár 1 Mbit/sCAN-FD busz interfész: ISO CAN-FD és nonISO CAN-FDCAN FD bitsebesség: 1000 kbit / s-ig választott átviteli sebesség, 8000 kbit / s adatsebesség. Az adatátviteli sebességet tesztek igazolják. Felhasználó által meghatározott bitsebességek lehetségesek

Figyelem

• A maximális adatsebesség az adott alkalmazási feltételektől függően (kábelhossz, elvégzett beállítások, távoli állomások, ...) túlléphető, de ez sem érhető el.
• Áthaladási késleltetés: Tip. 175 ns (~ 35 m kábelhossznak felel meg)
• Tápellátás: 9-36 V / DC, típus 70 mA, max. 100 mA, csavaros kapcsokon keresztül
• Galvanikus leválasztás: 1 kV DC / 1 mp, 500 V AC / 1 perc CAN 1, CAN 2 és
• A tápegységek galvanikusan el vannak választva egymástól.
• Hőmérséklet tartomány: -20 ºC ... 70 ºC)
• Ház, méretek: műanyag DIN sín ház, kb 22,5 x 105 x 114 mm · Áramfelvét (max.): 100 mA · Üzemi feszültség: 9-36 V/DC · Üzemi hőmérséklet (min.): -20 °C

Szállítás tartalma

• CAN-CR100, Használati útmutató
