Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive Can átalakító 5 V/DC 1 db

IXXAT USB-CAN-FD Automotive, aktív USB interfész

CAN, CAN-FD és LIN interfészek egy eszközön

Költséghatékony és rendkívül sokoldalú

Egységes illesztőprogram-felület a PC-felület típusának egyszerű megváltoztatásához

Ipari és autóipari alkalmazásokhoz

Galvanikus leválasztás

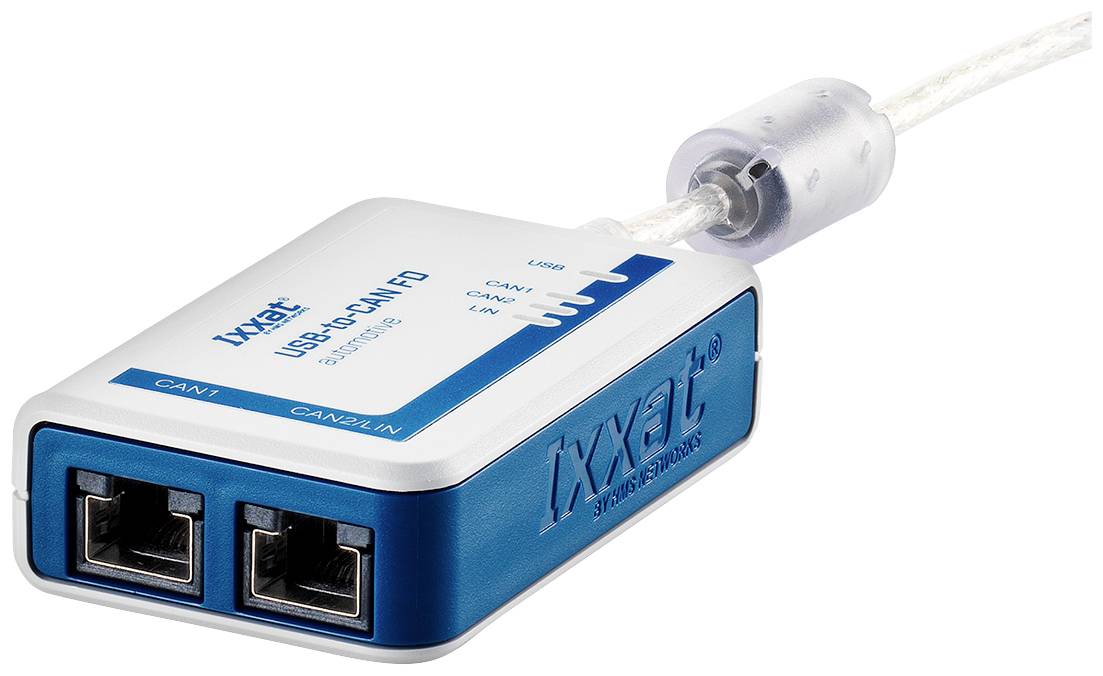

Az autóipari változatnak két kapcsolható CAN / CAN FD csatornája van RJ45 aljzatokkal

Az eszköz változatától függően az USB-to-CAN FD legfeljebb két kapcsolható CAN-csatornával rendelkezik, amelyek támogatják az ISO CAN-FD, a nem ISO CAN-FD és a CAN nagysebességű csatornákat. interfész.

Nagy teljesítményű hardverek használatával és USB 2.0 Hi-Speed-en keresztüli 480 Mbit/s) csatlakozással az interfészek nagyon magas adatsebességet érnek el, minimális lappangási idő és csekély teljesítményigény mellett. Így lehetővé teszik az üzenetek megbízható, veszteségmentes továbbítását és fogadását CAN-FD és CAN hálózatokban, nagy átviteli sebességgel és buszterheléssel. Ezen túlmenően az üzeneteket egy időbélyegzővel látja el és közvetlenül, USB-to-CAN V2-vel szűrhetők és a köztes tárolóba menthetők.

A rendkívül érdekes árnak és a kompakt kivitelnek köszönhetően az USB-to-CAN V2 interfész soros termékekben valamint a canAnalyser -rel történő használathoz ideálisan alkalmas, fejlesztési, szerviz és karbantartási munkálatokhoz.

LIN (autóipari változat)

A LIN kommunikáció opcionálisan támogatható LIN master vagy slave módban. LIN szolgaként az interfész automatikusan reagál a kapott master kérésekre. A válasz adatait puffer segítségével frissítjük a PC API-n keresztül. Mester módban a mesterhívásokat a PC-alkalmazás dolgozza fel. A kapott LIN-üzeneteket időbélyeggel, fő kéréssel, válaszokkal és állapotinformációkkal továbbítják az alkalmazáshoz.

Az újonnan kifejlesztett, robusztus ház megkönnyíti a testreszabást (egyedi kialakítás / márkacímkézés).

Az összes USB-CAN-FD változatot az IXXAT illesztőprogram-csomagok, a magasabb CAN protokollokhoz tartozó API-k és az IXXAT eszközök támogatják.

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Műanyagmentes csomagolás: Műanyagmentes csomagolás
• További műszaki adatok: Mikrokontroller: 32 bites
• CAN bitsebesség: 10 kbit / s ... 1 Mbit / s
• CAN adó-vevő: MCP2562FDT mikrochip
• CAN-FD bitsebesség: 250/500 kbit / s Választási sebesség 500 ... 10000 kbit / s sebességgel, adatsebesség (előre definiált), lehetséges a felhasználó által megadott bitsebesség
• CAN FD adó-vevő: MCP2562FDT mikrochip
• LIN bitsebesség: Max. 20 kbit / s
• LIN adó-vevő: NXP TJA1020
• CAN vezérlő: IFI CAN_FD IP
• Galván leválasztás: 800 V DC / 500 V AC 1 percig
• Súly: kb. 100 g
• Mérete: 80 x 50 x 22 mm
• Tanúsítás: CE
• Üzemi feszültség: 5 V/DC
• Üzemi hőmérséklet (max.): + 70 °C
• Üzemi hőmérséklet (min.): - 20 °C

Szállítás tartalma

• USB-CAN FD interfész az
• Automotive változatban · 2 x

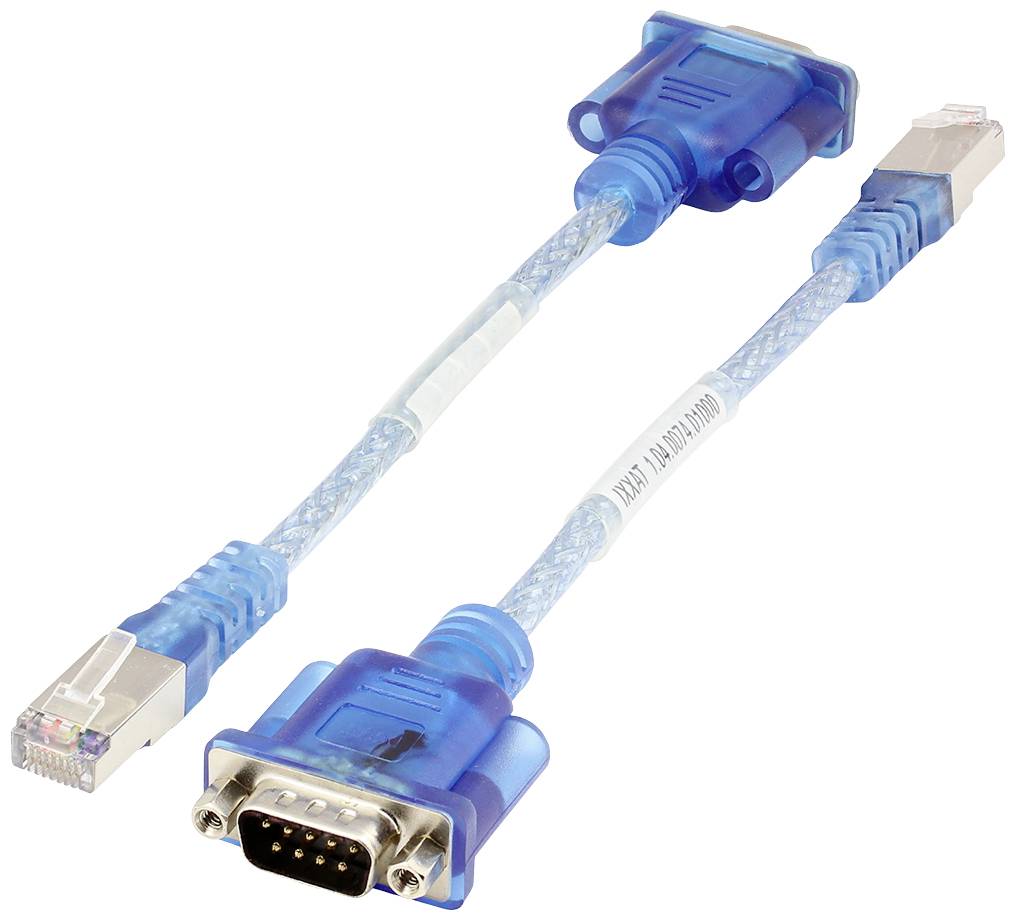

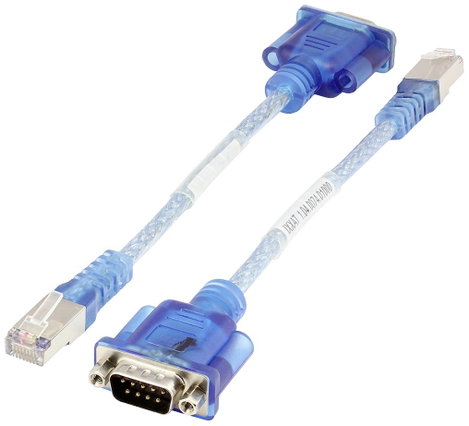

• RJ45 – Sub-D9 adapterkábel (csak
• USB-CAN-V2 gépjárművekhez) · Használati útmutató · CAN illesztőprogram
• VCI for
• Windows
• Egyszerű "canAnalyser
• Mini" CAN buszmonitor
