CAN Bridge NT200 Canbridge 9 V/DC, 12 V/DC, 24 V/DC, 36 V/DC, Ixxat 1.01.0331.20000

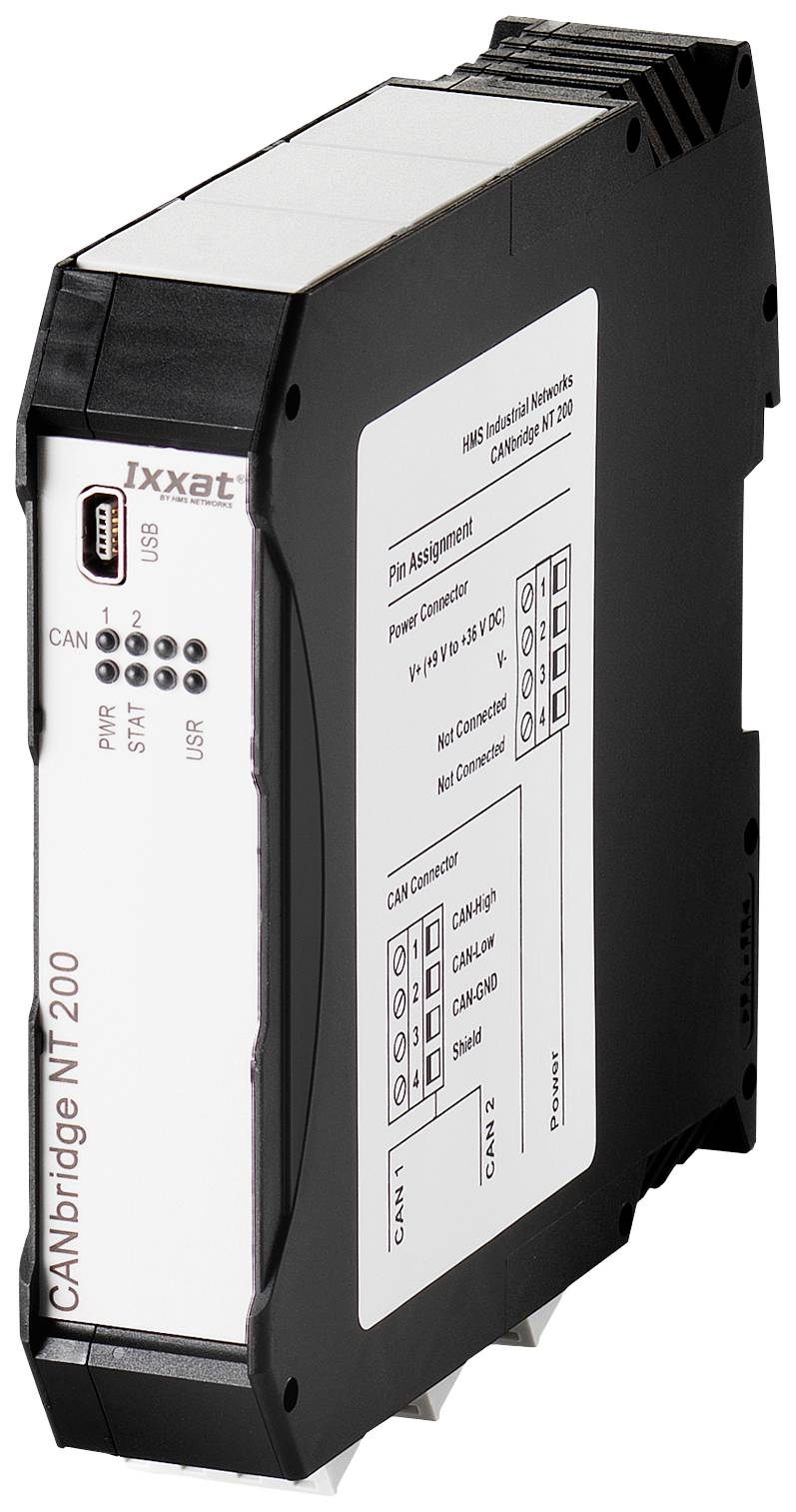

CANbridge NT 200, Konfigurálható híd / router a CAN számára

Ez az eszköz lehetővé teszi a hálózatok egyszerű csatolását, még azok esetében is, amelyek eltérő bitsebességgel vagy keretformátummal rendelkeznek (11/29 bites azonosító). A Bridges / Routers egy nagy teljesítményű mikrovezérlővel rendelkezik, amely képes üzenetszűrést, azonosító fordítást és adat multiplexelést végezni még sorozatmennyiségek és nagy adatátviteli sebesség mellett üzenetvesztés nélkül.

Jellemzők:
Legfeljebb két CAN csatorna egy eszközön
Nagyteljesítményű szűrő, azonosító fordítás, adatleképezés és multiplexálás
Könnyű konfigurálás Windows alapú eszközzel

Előnyök:
A CAN rendszerek és eszközök egyszerű csatlakoztatása
Költségmegtakarítás az egyszerű huzalozással
Növekszik a rendszerméret és a fa/csillag topológiák használata
Nagyobb rendszerbiztonság
A szegmensek védelme galvanikus leválasztással

Működési elv:
A CAN-átjátszótól eltérően, amely csak az elektromos jeleket fordítja át, a híd / útválasztó teljesen megkapja az üzeneteket, majd elküldi őket a másik hálózatra, figyelembe véve a szűrési, átalakítási, leképezési és multiplexálási szabályokat (tárolás-továbbítás elv). A leképezési táblák segítségével az üzenetek cseréje mind a négy hálózat között lehetséges.

A szűrési és átalakítási szabályok segítségével a CAN üzenetek szűrhetők vagy módosíthatók. Ez csökkentheti az egyes hálózatok buszterhelését, mivel csak a másik hálózat számára érdekes üzeneteket továbbítják. Az adat multiplexelés lehetővé teszi pl. A CAN adatok leképezését több standard CAN üzenetre.

Konfiguráció:
A CANbridge NT konfigurálása kényelmesen elvégezhető USB-n keresztül a mellékelt Windows-alapú konfigurációs eszköz segítségével. Az eszközzel a szűrő, a leképezés, a multiplexer vagy a fordítási szabályok konfigurálása nagyon egyszerűen végrehajtható, programozási ismeretek nélkül.

Műszaki adatok:
Gyártói szám: CAN Bridge NT200 · Termék típus: Canbridge · További műszaki adatok: Normál CAN: 5 - 1000 kBaud · CAN busz befejezése: nincs · CAN adó-vevő: Texas Instruments SN65HVD251PTexas Instruments SN65HVD251P · Maximális résztvevők száma: 120 · Galvanikus leválasztás: 1 kV 1 másodpercig. · Védettség: IP20 · Méretek: 114,5 x 99 x 22,5 mm · Súly: kb. 150 g · CE, FCC tanúsítás · Áramfelvét: 110 mA · Üzemi feszültség: 9 V/DC,12 V/DC,24 V/DC,36 V/DC · Üzemi hőmérséklet: - 40 - + 85 °C · Üzemi hőmérséklet (max.): + 85 °C · Üzemi hőmérséklet (min.): - 40 °C

Szállítás tartalma:
CANbridge NT 200 · CD CAN-átjáró-konfigurátorral · Kézikönyv · Mini-USB-kábel
