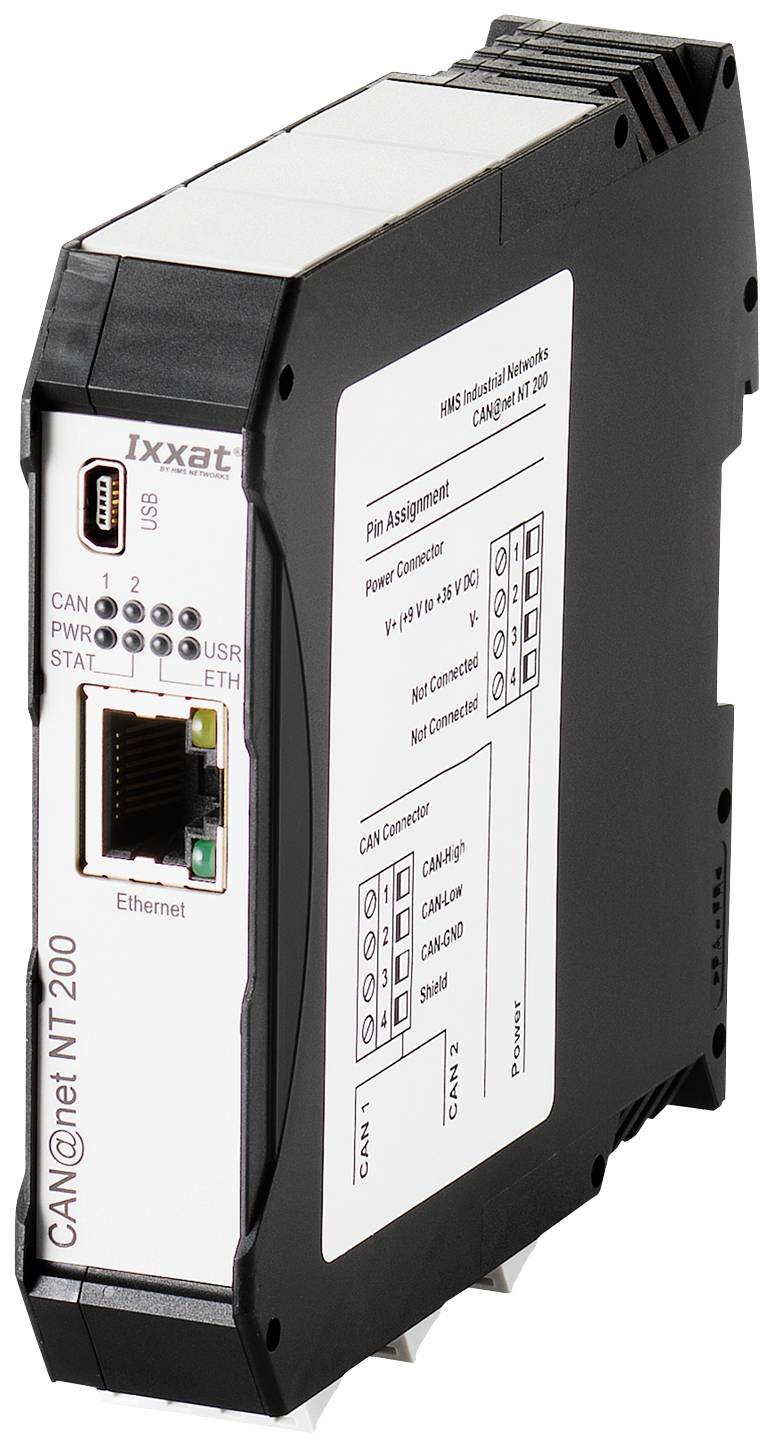

Can - Ethernet átjáró, RJ-45, USB 9 V/12 V/24 V/36 V/DC, Ixxat 1.01.0332.20000

Akár 2 x CAN

CAN Ethernet híd, átjáró és PC interfész

MQTT támogatás az egyszerű felhő-kapcsolathoz

Műveletek végrehajtása eseményvezérelt &quot Akciószabályokkal&quot

A CAN @ net NT csatornát CAN @ net NT 200 néven kínálják, két klasszikus CAN csatornával, az eszközök három működési móddal rendelkeznek, és mind PC-interfészként, mind hídként és átjáróként egyaránt használhatók.

Jellemzők

• A CAN rendszerek és eszközök egyszerű csatlakoztatása
• Nagy távolságok áthidalása és egyszerű hozzáférés a rendszerhez az Ethernet segítségével
• Költségmegtakarítás a könnyebb huzalozás révén
• Legfeljebb két független CAN csatorna
• Nagyteljesítményű szűrő, azonosító fordítás, adatleképezés és multiplexálás
• Windows konfigurációs eszköz az eszköz egyszerű konfigurálásához USB vagy Ethernet segítségével
• Megbízható használat szélsőséges környezetben
• Működési elv
• CAN / CAN FD Ethernet átjáró
• Átjáró módban különféle operációs rendszerek (például Windows, Linux, VxWorks vagy QNX) és beágyazott rendszerek férhetnek hozzá a CAN @ net NT-hez. Ezt egy standard TCP / IP foglalaton és egy egyszerű ASCII protokollen keresztül hajtják végre. Mint CAN-Ethernet átjáró, a CAN @ net NT egyszerű és rugalmas hozzáférést biztosít a CAN rendszerekhez LAN-on keresztül vagy az interneten keresztül.
• PC interfész
• A Windowshoz mellékelt VCI illesztőprogrammal a CAN @ net NT az összes IXXAT CAN-PC interfészkártyához hasonlóan működtethető. Ez azt jelenti, hogy minden VCI-alapú IXXAT eszköz, például a canAnalyser használható a CAN @ net NT-vel, valamint a VCI illesztőprogram alapján létrehozott ügyfél-specifikus alkalmazásokkal. A VCI CAN illesztőprogram lehetőséget kínál akár 128 CAN @ net NT egyidejű kommunikációra.
• CAN-Ethernet-CAN híd
• Két CAN @ net NT 200 használatával egy CAN-Ethernet-CAN-híd valósítható meg, amely eszközönként akár 2 független CAN csatornát csatlakoztathat. A híd lehetővé teszi a CAN üzenetek cseréjét a CAN rendszerek között TCP / IP-n keresztül nagy távolságokon - a meglévő Ethernet infrastruktúrák felhasználásával. A CAN rendszerek szegmentálása növeli az egész rendszer megbízhatóságát és megbízhatóságát.
• A leképezési táblázatok segítségével az összes csatorna közötti üzenetcsere rendkívül rugalmasan konfigurálható. A szűrési és átalakítási szabályok alkalmazhatók a CAN üzenetekre. Ez csökkentheti az egyes hálózatok buszterhelését, mivel csak a másik hálózat számára érdekes üzeneteket továbbítják. Konfiguráció és firmware frissítés
• Az új CAN @ net NT konfigurálása és a firmware feltöltése intuitív Windows konfigurációs eszközön keresztül történik - USB vagy Ethernet segítségével. Az eszközzel a szűrő, a leképezés, a multiplexer vagy a fordítási szabályok konfigurálása nagyon egyszerűen végrehajtható, programozási ismeretek nélkül.

Műszaki adatok

• Csatlakozók (Advantech): Ethernet,RJ-45,USB
• További műszaki adatok: CAN adó-vevő Texas Instruments SN65HVD251P
• Maximális buszcsomópontok száma: 120
• CAN busz terminátor Nincs
• CAN adatátviteli sebesség Standard CAN: 5 - 1000 kBaud
• 1 kV-os galvanikus leválasztás 1 másodpercig
• CE, FCC tanúsítás
• Ház poliamid ház a DIN sínre történő felszereléshez
• Védettség: IP20
• Méretek kb. 114,5 x 99 x 22,5 mm
• Súly kb. 150 g
• Áramfelvét: 110 mA
• Üzemi feszültség: 9 V/DC,12 V/DC,24 V/DC,36 V/DC
• Üzemi hőmérséklet (max.): + 85 °C
• Üzemi hőmérséklet (min.): - 40 °C

Szállítás tartalma

• CAN @ net
• NT 200 · Kézikönyv · CD CAN átjáró-konfigurációs eszközzel · CAN illesztőprogram
• VCI for
• Windows · Mini-USB-kábel
