Iduino ME234 Motormeghajtó 1 db Alkalmas: Arduino

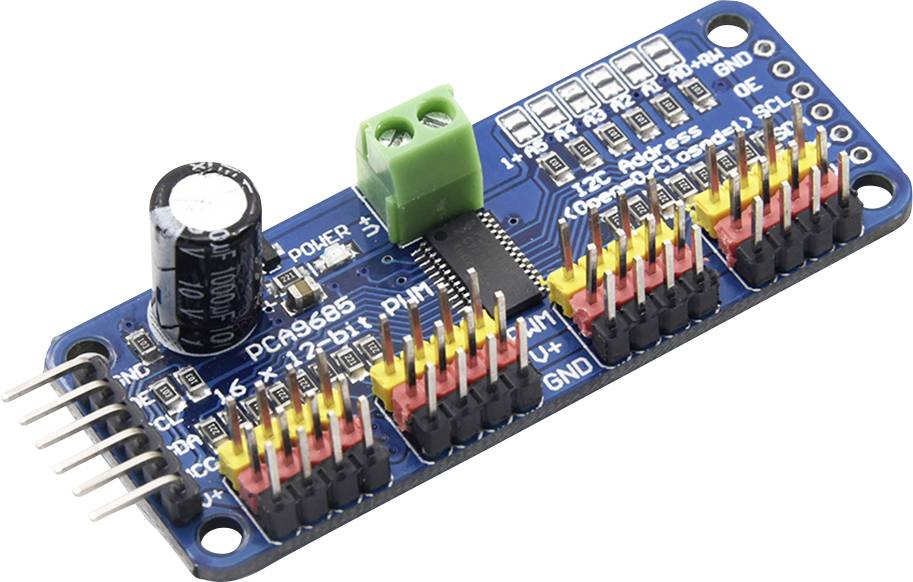

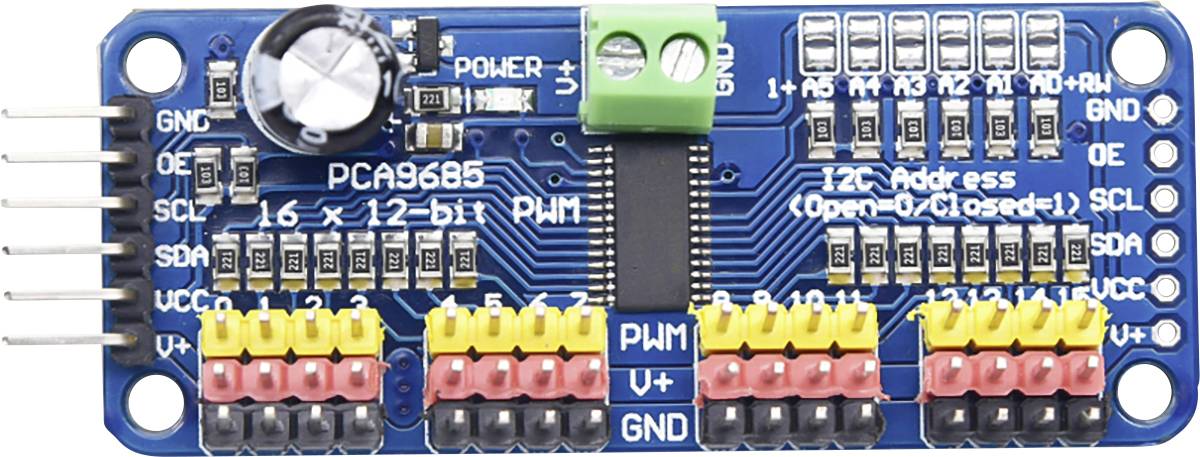

IDUINO PWM SERVO MOTOR VEZETŐ I2C MODULOK

Ez a kártya / chip egy I2C 7-bites címet használ 0x60-0x80 között, amely jumperekkel választható ki

Az áramellátás sorkapcsa

Fordított polaritásvédelem a sorkapocs bemenetén

Zöld teljesítmény jó LED

3 tűs csatlakozók 4 fős csoportokban, így 16 szervót csatlakoztathat egyszerre

"Láncolható" kivitel

Hely egy nagy kondenzátor elhelyezésére a V + vonalon (ha szüksége van rá)

220 ohmos soros ellenállás az összes kimeneti vonalon, hogy megvédje őket, és a meghajtó LED-jeit elenyészővé tegye

Forrasztóhidak a 6 címválasztó csaphoz

integrált órával

A TLC5940 családtól eltérően nem kell folyamatos jelet küldenie a mikrovezérlőhöz. Teljesen szabadon fut!

5 V-os kompatibilis, ami azt jelenti, hogy 3,3 V-os mikrovezérlőről vezérelheti, és így is biztonságosan vezethet akár 6 V-os kimenetet (ez jó, ha fehér vagy kék LED-je van, több mint 3, 4 akarja vezérelni az előrefeszültséget).

6 címválasztó tüske, amelyekkel 62-et csatlakoztathat egyetlen i2c buszra, összesen 992 kimenet - ez sok szervó vagy LED és egy állítható frekvenciájú PWM kb. 1,6 KHz-ig. Minden kimenethez tartozik egy 12 bites felbontás is - a szervók esetében ez kb. 4us felbontást jelent 60 Hz-es frissítési sebesség mellett. Konfigurálható push-pull vagy open-drain kimenet és kimenet engedélyező tű az összes kimenet gyors deaktiválásához

Ez a szöveg gépi fordítással készült.

Műszaki adatok

• Alkalmas: Arduino
• Alkalmas (Arduino panel): Arduino
• Csomagolás: ömlesztett
• Kimeneti feszültség (max.): 5 V
• Kimeneti feszültség (min.): 3.3 V
• Méret, hossz: 68 mm
• Méret, magasság: 15 mm
• Méret, szélesség: 25 mm
• Műanyagmentes csomagolás: Műanyagmentes csomagolás
• Súly: 10.6 g
