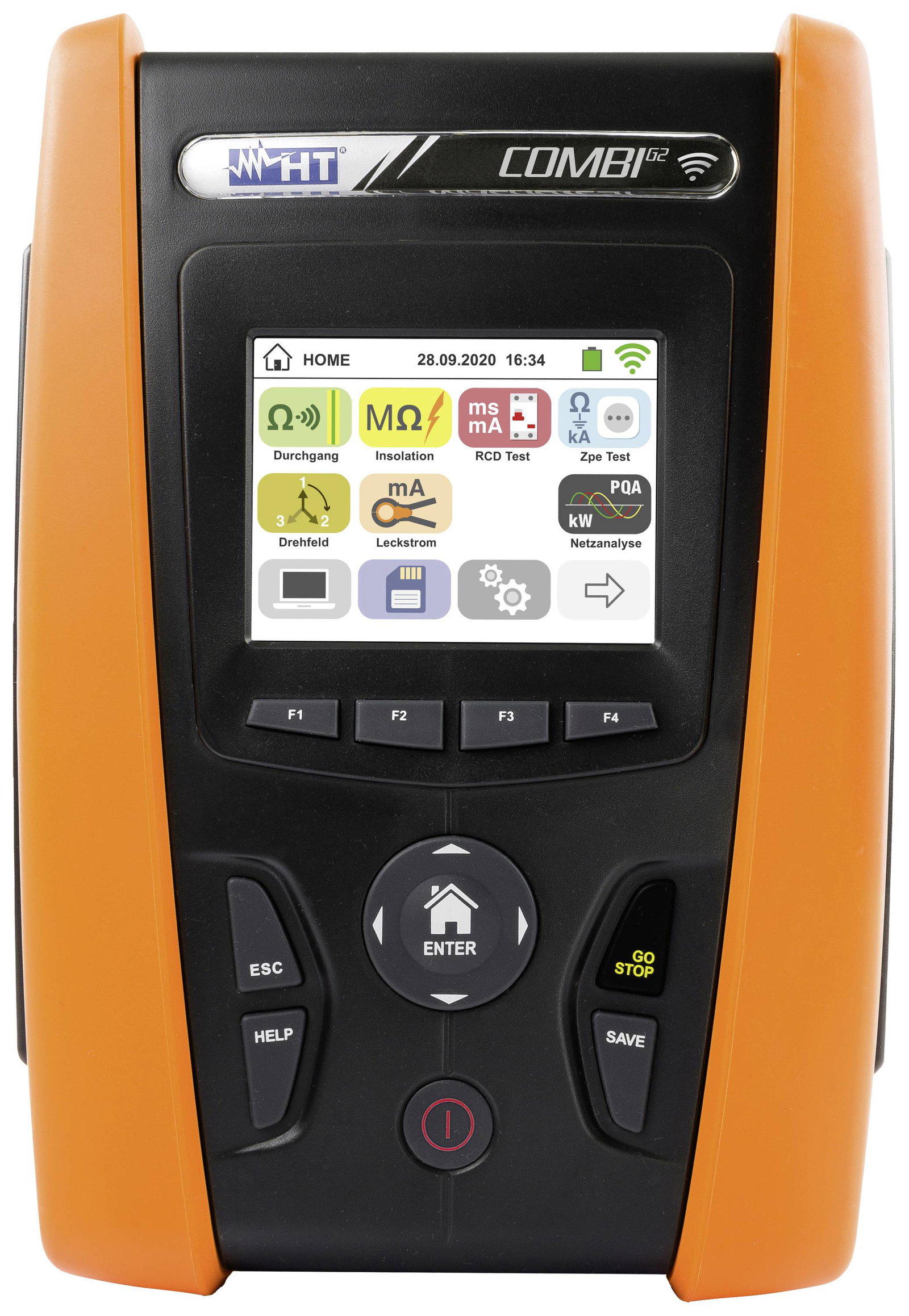

HT Instruments COMBI G2 Telepítés teszter, VDE vizsgáló készülék VDE szabvány 0413, 0100

VDE 0100 telepítési teszter érintőképernyővel

Folytonosság – alacsony impedanciájú mérés 200 mA DC-vel (VDE 0413 4. rész, EN 61557-4)

Szigetelés – szigetelési vizsgálat 50, 100, 250, 500, 1000 V egyenfeszültséggel (VDE 0413 2. rész, EN 61557-2)

RCD-teszt – teljes FI (RCD) tesztfunkció A, AC, B és F típushoz (VDE 0413 6. rész, EN 61557-6)

Zpe teszt – hurok és hálózati impedancia mérés (VDE 0413 3. rész, EN 61557-3)

Fázissorrend – fázissorrend mérés (VDE 0413 7. rész, EN 61557-7)

Opció: hálózat- és teljesítményelemzés (cikkszám: 1010210) - aktív, meddő és látszólagos teljesítmény, teljesítménytényező, harmonikusok (opcionális árambilincssel)

Szivárgó áram - maradékáram mérés opcionális árambilincssel 1mA-tól 1000A AC-ig

Feszültségesés mérés - (ZLN, ZLL esetén) - ΔU funkció a VDE 0100 600. rész szerint

A Combi G2 kis súlya és ergonomikus kialakítása kényelmes és biztonságos működést biztosít. A nagy és erősen megvilágított érintőképernyő különösen könnyen olvasható és intuitívan használható. Minden funkció kiválasztható a központi többfunkciós kapcsolóval vagy közvetlenül a képernyőn megjelenő ikonok kiválasztásával. A kijelzőn megjelenő szimbólumok és az akusztikus üzenetek biztosítják a mérési eredmények világos, gyors és szabványoknak megfelelő értelmezését. A Combi G2 védett a helytelen működés ellen, a készülék hibás csatlakoztatása vagy veszélyes feszültség jelenléte esetén a felhasználó figyelmeztetést kap. A nagy belső memória akár 999 leolvasást is képes tárolni, és lehetővé teszi a mérési eredmények egyedi tárolását szöveges megjegyzésekkel és fastruktúrával (3 szint). Egyszerűbb nem is lehetne. Intuitív érintőképernyős kezelés. Minden mérési funkció egy pillantásra. Mérőeszköz minden elektromos biztonsági vizsgálathoz a VDE0413 (EN61557) 2., 3., 4., 5., 6. és 7. része szerint

Ez a szöveg gépi fordítással készült.

Jellemzők

• Az elektromos rendszerek ellenőrzése a VDE 0413 (EN61557) 2., 3., 4., 6. és 7. része szerint.
• EVSE vizsgálati eljárás e-töltőállomásokhoz
• Intuitív érintőképernyős kezelés. Minden mérési funkció egy pillantásra. Egyszerűen válassza ki a mérési funkciót a TOUCH segítségével
• Mérési eredmények egyedi tárolása szöveges megjegyzéssel és fastruktúrával (3 szint)
• Csatlakozás külső mérőszondához távirányítóval (start/stop funkció)
• Csatlakozás külső árambilincshez 1 mA és 1000 A között
• Csatlakozás külső mérőszondákhoz páratartalom, hőmérséklet, fény- és hangszint méréshez
• Hurokellenállás mérése az RCD kioldása nélkül
• Integrált optikai interfész az USB-hez
• Belső memória 999 leolvasáshoz

Műszaki adatok

• Csatlakozók: WIFI, USB
• DIN szabvány: DIN EN 61010-1, DIN EN 61557, DIN VDE 0100, DIN VDE 0413
• Kalibráció: Gyári standard (tanúsítvány nélkül)
• Kijelző típus: Digitális (LCD)
• Memória (helyek): 999
• Méret, hossz: 235 mm
• Méret, magasság: 165 mm
• Méret, szélesség: 75 mm
• Mérési kategória: CAT IV 240 V
• Mérési tartomány (VDE): Hatásos teljesítmény, Vak teljesítmény, Látszólagos teljesítmény, Teljesítmény-tényező, hőmérséklet, Frekvencia, Áram, Szigetelési ellenállás, Feszültség
• Súly: 1250 g
• További műszaki adatok: Alacsony ohmos mérés: 0,00 … 9,99 … 99,9 ΩSzigetelési méret: 0,01 MΩ … 9,99 … 99,9 … 1999 MΩ Tesztfeszültség: 50 V, 100 V, 250 V, 500 V vagy 1000 VImpedancia Zpp, Zpn, Zpe: 0,01 … 9,99 … 199,9 … 1999 ΩHurokimpedancia Zpe FI triggerelés nélkül: 0,01 … 9,99 … 199,9 … 1999 ΩRövidzárlati áram Ik: 1 A ... 999 A ... 1000 A ... 40 kAFeszültségmérés TRMS: 15 - 460 VFrekvencia: 47,0-63,6 HzÁrammérés: 2mA - 999mA
• Tápellátás: Akkumulátoros működés
• VDE szabvány: 0413, 0100
• VDE vizsgáló készülékek jellemzők: Színes érintőkijelzővel, RCD-/FI-teszt, Hordtáskával

Szállítás tartalma

• Külső töltőkészülékUniverzális KIT COMBI G2 - 3 mérővezeték, 3 krokodilcsipesz és 3 mérőszonda zöld
• kék és fekete színbenElemek 6 db
• újratölthető NiMH akkumulátorok 1,2 V, AAPT400 tűC2033X 3 vezetékes Schuko mérővezetékC2006 USB csatlakozókábelWi-FiTOPVIEW szoftverVA507 robusztus házRövid használati útmutatóHasználati útmutató töltő akkumulátorok PT400 tűs KIT COMBI C2033XKalibrációs tanúsítvány ISO9000
