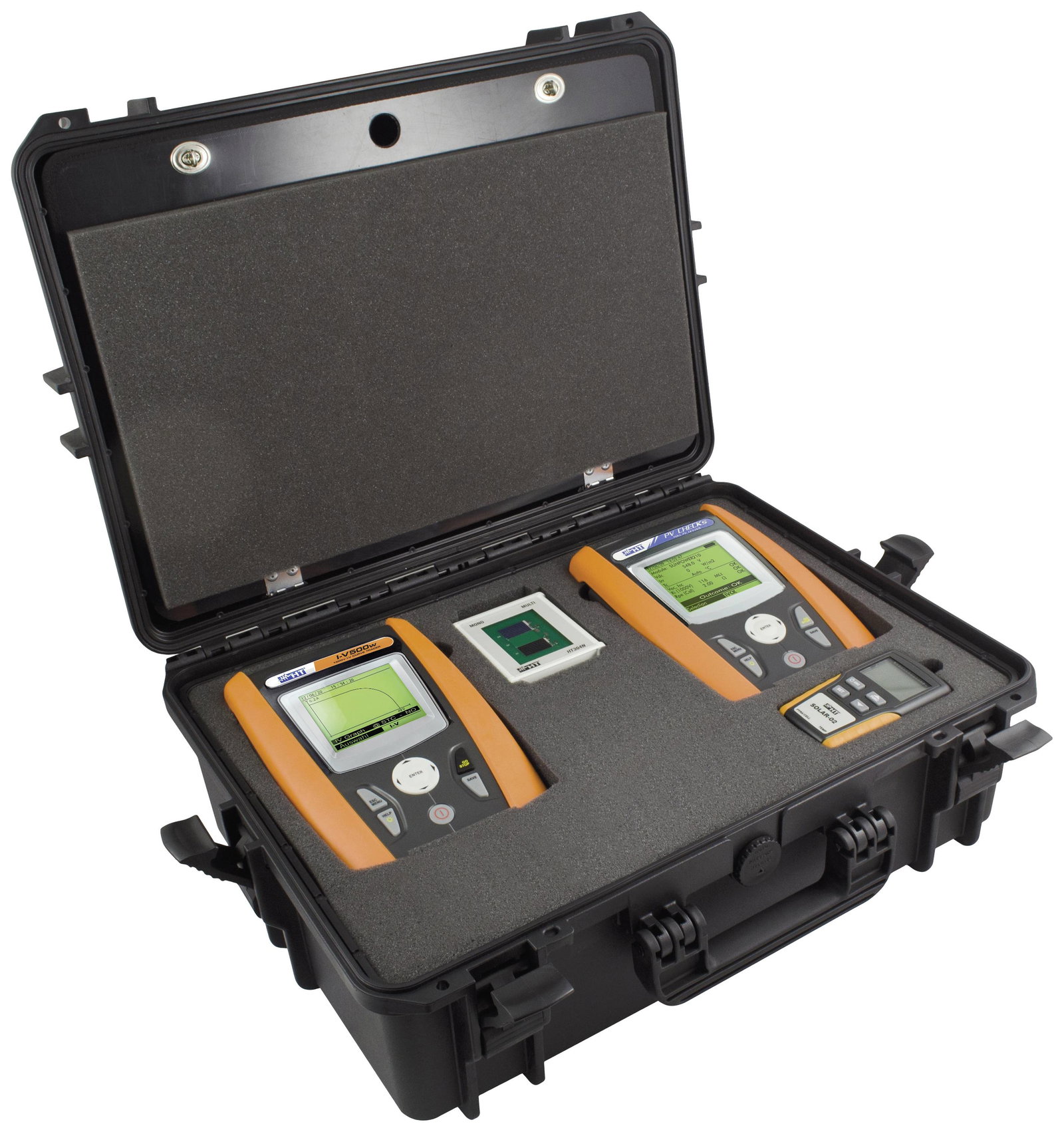

HT Instruments PV SERVICE-PACK W3 Photovoltaik multiméter

Akciócsomag, amely a következőkből áll: I-V500w, PV-CHECK és SOLAR-02

I-V500w

Az I-V500w lehetővé teszi az egyes fotovoltaikus modulok áram-feszültség karakterisztikájának meghatározását, valamint egy modulsor 1500 V-ig és 15 A-ig történő meghatározását. és a megszakadt feszültség a grafikus kijelzőn látható gomb megnyomásával jelenik meg, és automatikusan átvált a szabványos tesztkörülményekre (STC). A mért és STC-re konvertált IU és teljesítménygörbe is megjelenik. A gyártó mért és megadott jelleggörbéjének összehasonlításából (az I-V400w moduladatbázisában egyszerre legfeljebb 35 modul tárolható műszaki adataival) azonnal levonható következtetések az aktuális minőségre. a PV modulok. A mérés után a mérési adatok és a jelleggörbe 3 hivatkozási számmal (rendszer, sztring, modulszám) és szöveges megjegyzéssel elmenthető az I-V400w-ban, és az optikailag leválasztott interfészen keresztül továbbítható a PC-re vagy iPadre/táblagépre. A W-Lan további feldolgozásra (protokoll) kerül kiértékelésre. Az I-V400w rendelkezik egy adatbázissal a leggyakoribb PV-modulok jellemzőivel. Ezt az adatbázist a felhasználó bármikor bővítheti vagy frissítheti közvetlenül, vagy a PC interfészen keresztül a TOPVIEW* szoftverrel.

PV ELLENŐRZÉSEK

A PV-CHECK-ekkel a fotovoltaikus rendszerek összes szükséges elektromos biztonsági tesztje egyszerűen, biztonságosan és a VDE 0126-23 (EN 62446) szabvány szerint elvégezhető. Az egyszerű kezelés (auto-sequence mérési folyamat) lehetővé teszi az összes szükséges mérés biztonságos, megbízható és gyors végrehajtását (automatikus tesztfolyamat): rövidzárlati áram → szakadási feszültség → szigetelésmérés → alacsony impedancia mérés

SOLAR-02

Külső adatgyűjtő a besugárzás és a PV modul hőmérsékletének rögzítésére, dőlésszög mérési funkcióval Elemekkel együtt, kézi, kalibrációs protokoll

Ez a szöveg gépi fordítással készült.

Jellemzők

• I-V500w
• IU karakterisztikus mérés 1500V/15A-ig
• A modulok és húrok teljesítménymérése
• Nyitott áramköri feszültség (VOC) 1500 V-ig
• Rövidzárlati áram (ISC) 15A-ig
• Túlfeszültség kategória: CAT III 300V
• Méret (HxMéxMa): 235x165x75 mm
• Súly: 1200 g
• Napsugárzás mérése napsugárzás érzékelővel
• A modulok és a környezet hőmérséklet mérése
• Kijelző: Összefoglaló táblázat a legfontosabb elektromos paraméterekről
• LC kijelző háttérvilágítással
• PC interfész (USB) optikailag leválasztva
• Integrált WiFi interfész
• A belső modul adatbázis egyedi kezelése
• Automatikus kikapcsolás
• Súgó menü a kijelzőn
• PC ELLENŐRZÉSEK
• Szigetelési ellenállás mérése 250 / 500 / 1000 V DC
• Riso egyszeri méréssel + vagy - a földhöz képest
• Folytonossági vizsgálat / kis impedancia mérés Rpe
• Üresjárati feszültségmérés Uoc 1000 V DC-ig
• Rövidzárlati árammérés Isc 15 A DC-ig
• A feszültség polaritásának automatikus kijelzése
• Az eredmény kijelzése OK / Not OK
• Funkcióteszt és teljesítménymérés DC 100 A-ig
• Adatgyűjtő funkció
• DC hatékonyság (opcionális referencia cellával)
• Hőmérséklet mérés (opcionális érzékelővel)
• Besugárzás mérés (opcionális referencia cellával)
• beleértve a mért érték memóriát 999 méréshez
• USB interfésszel
• Alacsony ohmos mérés / folytonossági teszt: 0,00 Ω ... 199 Ω
• Szigetelés mérése 250 / 500 / 1000 V DC: 0,01 MΩ ... 199 MΩ
• Árammérés DC: 0,1 … 15,00 A
• Feszültségmérés DC: 5,0 … 999 V
• Teljesítménymérés: 0 W … 999 kW
• A mérési intervallum 5 másodperctől 60 percig választható
• Súly: 1200 g
• Méret (HxMéxMa): 235x165x75 mm
• CAT III 300V, CAT III 1000 V túlfeszültség kategória

Műszaki adatok

• Kalibráció: Gyári standard (tanúsítvány nélkül)

Szállítás tartalma

• I-V500w
• 1500V DC karakterisztika elemzőA PV ellenőrzi a
• PV telepítési tesztelőjétSolar-02 adatgyűjtőPT300N hőmérséklet érzékelőHT4004 áramváltóHT304N Duo referenciacellaMérővezeték készletKrokodilcsipeszekMC3 és
• MC4 csatlakozó adapterProtokoll szoftverUSB csatlakozókábel
• Használati útmutatóISO9000 kalibrációs rekordokPor- és vízálló védőtok, Elemek
