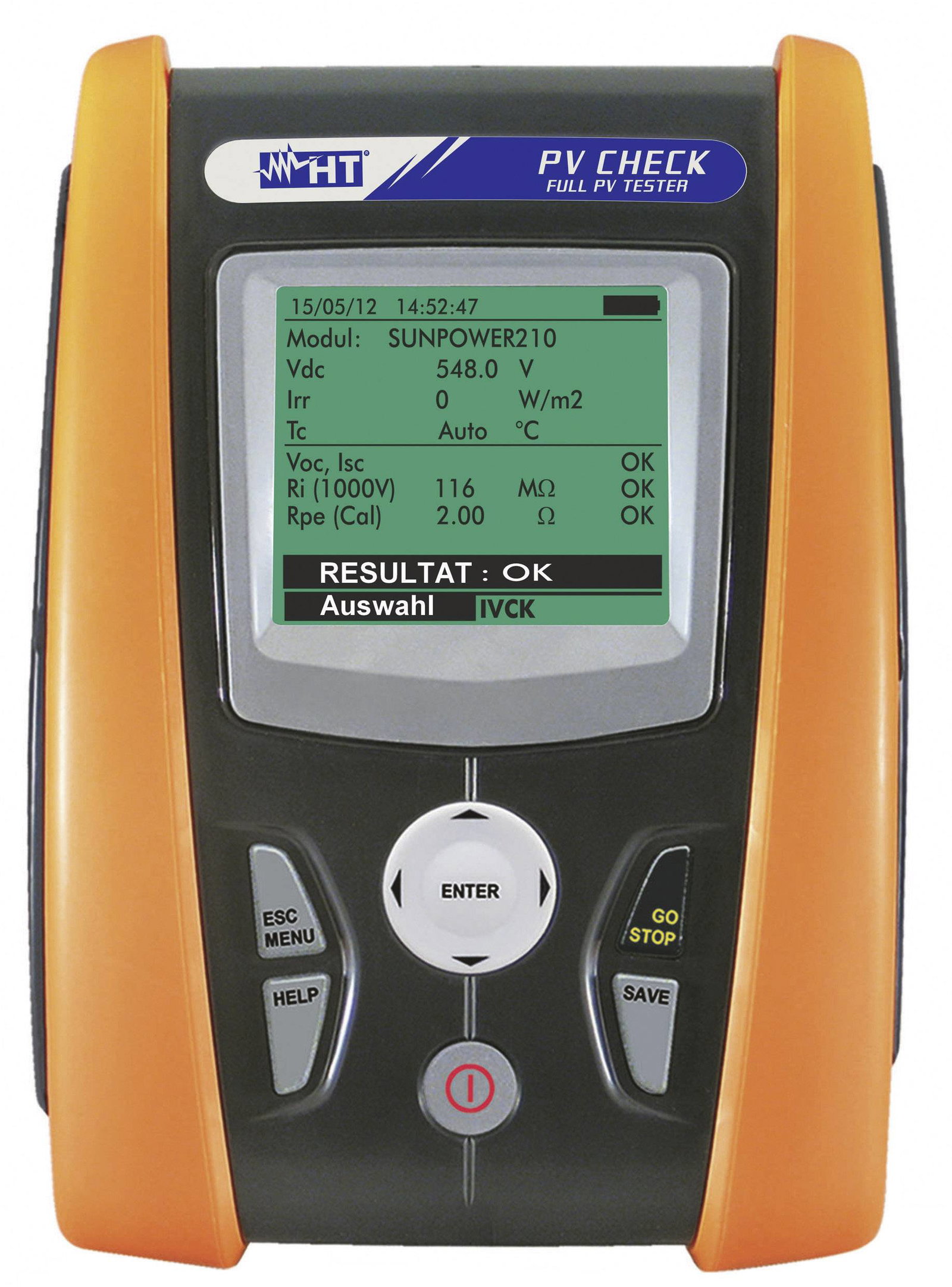

HT Instruments PV-CHECKs Telepítés teszter VDE szabvány 0126

HT Instruments

PV-CHECKs

Telepítés teszter

VDE szabvány 0126

PV telepítési teszter PV-ELLENŐRZÉS a VDE 0126-23 (EN 62446) szerint 15 A/DC-ig

CAT I 1000 V

Rövidzárlati árammérés Isc 15 A/DC-ig

Szigetelési ellenállás mérése 250/500/1000 V DC

Az eredmény kijelzése OK / Not OK

A PV-CHECK-ekkel a fotovoltaikus rendszerek összes szükséges elektromos biztonsági tesztje egyszerűen, biztonságosan és a VDE 0126-23 (EN 62446) szabvány szerint elvégezhető. Az egyszerű kezelés (auto-sequence mérési folyamat) lehetővé teszi az összes szükséges mérés biztonságos, megbízható és gyors végrehajtását (automatikus tesztfolyamat): rövidzárlati áram - szakadási feszültség - szigetelésmérés - kis impedancia mérés.

Ez a szöveg gépi fordítással készült.

Tartalom

• Szigetelési ellenállás mérés 250/500/1000 V/DC, Riso egyedi méréssel + vagy - földre
• folytonossági vizsgálat/kisimpedancia mérés Rpe
• üresjárati feszültségmérés Uoc 1000 V/DC-ig
• zárlati áram mérés Isc 15 A DC-ig
• feszültség polaritás automatikus kijelzése
• eredmény kijelzés OK/Nem OK, Funkcióteszt és teljesítménymérés DC 100 A-ig
• adatgyűjtő funkció, DC hatásfok (opcionálisan HT304N referencia cellával)
• hőmérséklet mérés (opcionálisan érzékelővel PT300N)
• besugárzásmérés (opcionálisan HT304N referencia cellával)
• memóriával 999 méréshez, USB interfésszel

Műszaki adatok

• Csatlakozók: USB
• DIN szabvány: DIN EN 62446
• Kalibrált: Gyári standard (tanúsítvánnyal)
• Kijelző típus: digitális (LCD)
• Memória: #####ja
• Memória (helyek): 999
• Méret, hossz: 235 mm
• Méret, magasság: 75 mm
• Méret, szélesség: 165 mm
• Mérési kategória: CAT I 1000 V,CAT III 300 V
• Mérési tartomány (VDE): #####Schutzleiterwiderstand,#####Isolationswiderstand
• Súly: 1.2 kg
• Tesztáram: #####automatisch,#####manuell
• Tápellátás: Elemes működés
• VDE szabvány: 0126
• VDE vizsgáló készülékek jellemzők: #####PV-Anlagentest,Szoftverrel

Szállítás tartalma

• 1 x
• HT4004 DC áramváltó (10/100A DC) · KITGSC4 4 db mérőzsinórból és
• 4 db alligátorcsipeszből álló készlet · KITPV3 készlet
• 2 db
• MC-3 csatlakozó adapterrel · KITPV4 készlet
• 2 db
• MC4 csatlakozó adapterrel · Elemek · USB csatlakozókábel
• C2006 · CD-ROM - kiértékelő szoftver
• TOPVIEW · Szállítási hamu
• BORSA2051 · Kézi és kalibrációs protokoll
• ISO9000

Megjegyzés

• 19%-nál kisebb hatásfokú fotovoltaikus modulok esetén.
