Adatgyűjtős multiméter, szigetelésmérő és tekercs teszter, DAkkS kalibrált, Gossen Metrawatt M274S

Nagy pontosságú mérőkészülék

CAT III 1000 V, CAT IV 600 V

31000 digit

Milliohm mérés 4 vezetékes csatlakozással (Kelvin mérés) 200 mA vagy 1A feszültséggel

Izolációs teszter 10–1000 V vizsgálati feszültséggel

Tekercselési teszt 1000 V vizsgálati feszültséggel

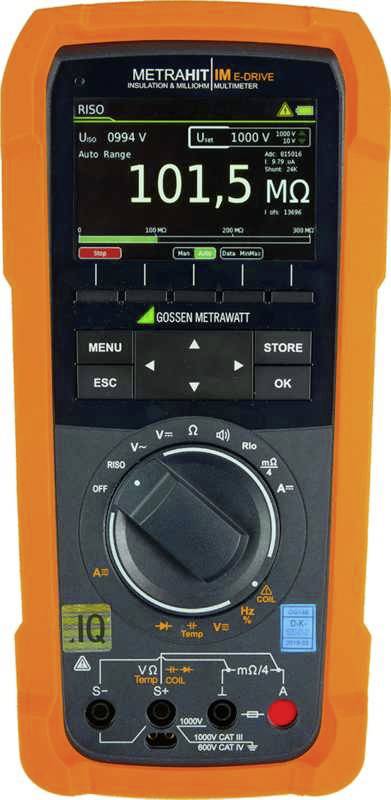

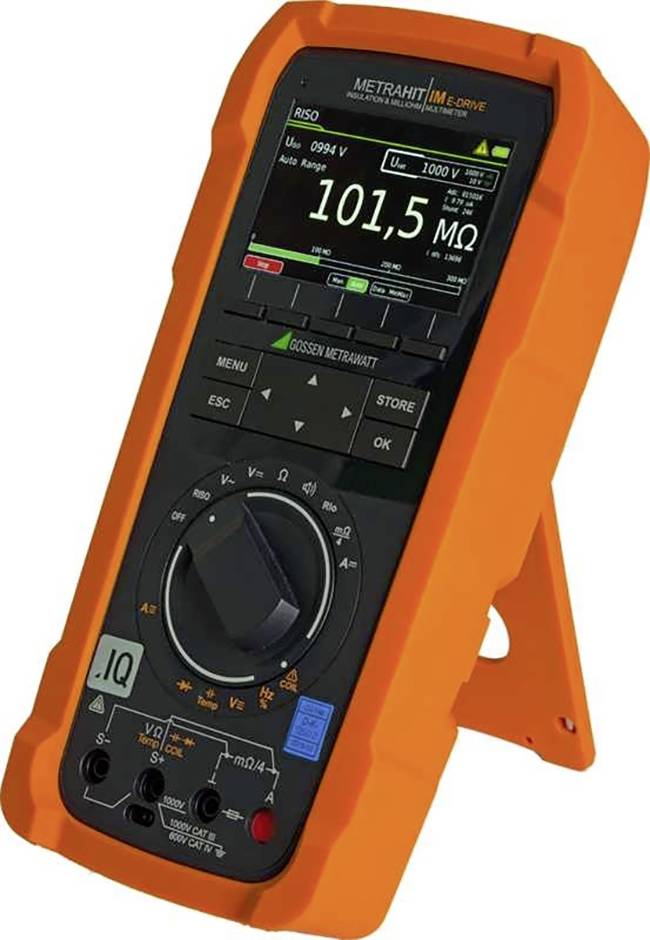

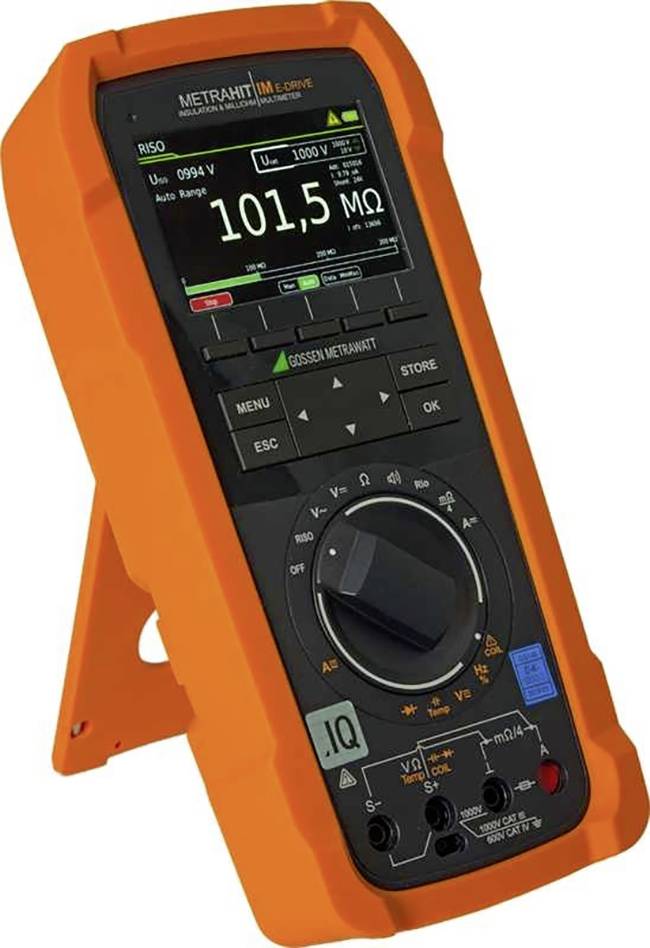

A METRAHit IM E-Drive BT egy multi- és milliohméter, szigetelésmérő, tekercsvizsgáló és adatgyűjtő. Alkalmazható az elektromos gépek és rendszerek szervizelésében, diagnosztizálásában, különösen az autóiparban, az elektrotechnikában és a repüléstechnikában.

Minden az egyben eszköz 31 000 számjeggyel: milliohm és multiméter, adatgyűjtő és szigetelési ellenállás és tekercsellenőrző.

Kompakt és többfunkciós terepi használatra: Ugyanolyan előnyösen használható a repülőgép pilótafülkéjében, mint más szűk mérőhelyeken, ahol egyébként több egyedi eszközt kellene használni.

Előnyök

Elektromos eszközök, hajtások és berendezések biztonság szempontjából releváns tesztjei egyetlen terepkész eszközzel

A nagyfeszültségű rendszer vizsgálata az UN ECE R100 szerint

Szigetelési ellenállás mérése az EN 61557-2 / VDE 0413-2 szerint

Rlow beépítési teszt az EN 61557-4 / VDE 0413-4 szerint

Tapadásteszt vagy potenciálkiegyenlítés mérés, például a repülőgép külső burkolatán (villámvédelem – vezetési teszt/kanócos teszt)

Alkalmazások

Hordozható, rendkívül robusztus multiméter, amelyet terepi használatra terveztek. Alkalmas elektromos gépek vagy hajtások és rendszerek karbantartására, szervizelésére, diagnosztikájára, pl. az autóipar, a repüléselektronika, az energia vagy az automatizálás területén.

A többfunkciós készülék szigetelésvizsgáló, milliohm mérő, tekercselési rövidzárlat-vizsgáló és univerzális multiméter. Ideális elektromos és hibrid járművek és bármilyen típusú elektromos gép biztonsági tesztelésére és diagnosztikájára.

Az opcionális tekercsvizsgáló adapterrel együtt lehetővé teszi a rövidzárlat mérését.

Műszaki jellemzők

• Szigetelési ellenállás mérés 3,1 GΩ-ig külső feszültségérzékeléssel, tesztfeszültségek: 50 V, 100 V, 250 V, 500 V, 1000 V az EN 61557-2 / VDE 0413-2 szerint
• 4 vezetékes milliohm mérés Kelvin csatlakozással és 200 mA, vagy 1 A mérőáram a legkisebb ellenállások pontos méréséhez 1 mikroohm felbontással
• 2 vezetékes Rlow mérés 200 mA tesztárammal az EN 61557-4 / VDE 0413-4 szerint
• Valódi effektív érték mérése TRMSAC/AC+DC áram/feszültség 10/100 kHz-ig
• Aluláteresztő szűrő AC, AC+DC
• Egyenáram mérés
• Árammérés lakatfogó adapterrel: Az átviteli tényező 1:1 és 1:1000 között állítható be CLIP-pel, és az amperkijelzőn veszi figyelembe.
• Kapacitás mérés
• Precíziós hőmérsékletmérés °C, °F RTD és TC-K érzékelőkhöz
• Dióda mérés, K áramlás 5,1 V-ig és folytonossági vizsgálat
• Akusztikus jelzés
• Min/max értékek rögzítése adattartás
• Adatgyűjtő az integrált memóriának és a valós idejű órának köszönhetően, egyedi mért értékekhez is
• A push/print funkció egy gombnyomással továbbítja a mért értékeket az alkalmazási szoftvernek
• Programozható sorozatok tesztrutinokhoz
• Színes grafikus kijelző
• Moduláris tápegység: szabványos lítium gyorscsere akkumulátor, opcionális WPC modul induktív töltéshez és hálózati modul USB interfésszel, csere a mérőkör megszakítása nélkül az érintésvédett modulaljzatnak köszönhetően
• Automatikus aljzatzár (ABS) az árambemenethez
• Tesztszonda START (ISO) és STORE funkciógombokkal
• IP52 ház, por- és cseppálló, cserélhető gumi védőburkolat
• Interfészek: Bluetooth - készülékváltozatok integrált WLAN-nal - USB opcionális hálózati modullal
• IZYTRONIQ Windows szoftver a mérések dokumentálásához, tesztjelentések készítéséhez és a mérések grafikus kiértékeléséhez

Jellemzők

• IZYTRONIQ Business StarterAdatbázis szoftver naplószerkesztővel és vonalkód generátorral eszközök, gépek, rendszerek és orvosi eszközök kezeléséhezAdatbázisszoftver eszközök, gépek, üzemek és orvosi eszközök kezeléséhez, helyekkel kombinálva kettős fastruktúrán keresztül, valamint tesztelők, teszteszközök, katalógusok és sorozatok kezelésére. A verzió lehetővé teszi a kétirányú adatcserét a teszteszközökkel, valamint a push/print funkciót. A tesztjelentés-sablonok testreszabhatók a jelentésszerkesztővel, a jelentések Word- és PDF-dokumentumként menthetők, a vállalati logók és aláírások beilleszthetők és szabadon szerkeszthetők a Microsoft Word-ben. A mellékelt vonalkód-generátor támogatja a Profiscan-t, címkéket nyomtat és a naplótartalom ellenőrző összegét QR-kódként képezi a naplóban. Kibővített tesztfunkciók, mint például a mért értékek kézi bevitele, kiterjesztett dokumentációs lehetőségek, például fényképek és dokumentumok csatolása, valamint a csatlakoztatott teszteszközök távirányító funkciója teszi teljessé a teljes csomagot. Álló objektumok (gép és rendszer)Hordozható tárgyak (eszközök és orvosi eszközök)Fa szerkezet a géphez és a növényhezEszközök és orvosi eszközök fa szerkezeteFaszerkezet a helyszínekhez (ingatlan, épület, szint és szoba)push printEszközkezelés teszteléseFelhasználókezelésA szoftverösszetevőkkel szemben támasztott minimumkövetelmények: Operációs rendszer: Windows 10
• Version 1809, .NET
• Framework 4.6.1Hardver– CPU: Duocore i3 3,4 GHz vagy azzal egyenértékű-
• Memória: 4 GB–
• Merevlemez: legalább 4 GB szabad memória (az adatmennyiségtől függően)–
• Felbontás: 1280x800Javaslatok a szoftverkomponensekhez: Operációs rendszer: Windows 10
• Version 1909, .NET
• Framework 4.6.1.Hardver- CPU: Quad
• Core i7 2,8 GHz vagy azzal egyenértékű-
• Memória: 8 GB–
• Merevlemez: legalább 8 GB szabad memória (az adatmennyiségtől függően)–
• Felbontás: 1920x1080– Érintőkijelző és aktív toll

Műszaki adatok

• AC belső ellenállás: 9 MΩ
• Alappontosság (plusz/mínusz): 0.5 %
• Csatlakozók: Bluetooth®
• DC belső ellenállás: 9 MΩ
• Frekvenciatartomány: 15 Hz - 100 kHz
• Hőmérséklet mérési tartomány: -250 ° C - 1370 ° C (Pt100 / 1000, TC K típus)
• Kalibrált: DAkkS
• Kijelző (digitek): 31000
• Kijelző (digitális/mechanikus/analóg): digitális
• Multiméter jellemzők: Adatgyűjtő
• Méret, hossz: 235 mm
• Méret, magasság: 56 mm
• Méret, szélesség: 105 mm
• Mérési frekvencia: DC, 15 Hz - 100 kHz
• Mérési kategória: CAT III 1000 V,CAT IV 600 V
• Mérési tartomány (A/DC max.): 1.0000 A
• Mérési tartomány (A/DC min.): 300.00 µA
• Mérési tartomány (V/AC max.): 1000.0 V
• Mérési tartomány (V/AC min.): 30.000 mV
• Mérési tartomány (V/DC min.): 30.000 mV
• Mérési tartomány (VDC max.): 1000.0 V
• Mérési tartomány (ellenállás): 3000 mΩ - 30 000 MΩ
• Mérési tartomány (frekvencia): 300,00 Hz - 300,00 kHz
• Mérési tartomány (kapacitás): 30,00 nF - 300,0 µF
• Mérési tartomány, A/AC (max.): 1.0000 A
• Mérési tartomány, A/AC (min.): 300.00 µA
• Súly: 700 g
• További műszaki adatok: Szigetelési ellenállás mérése 3,1 G-ig külső feszültségérzékeléssel, vizsgálati feszültségek: 50 V, 100 V, 250 V, 500 V, 1000 V a DIN EN 61557-2 / VDE 0413-2 szerintFordulatszám-mérés 1000 V-val és opcionális COIL adapterrelKapcsolható aluláteresztő szűrő, 1 kHz (-3 dB) a V AC, AC + DC tartománybanAdatgyűjtő az integrált memóriának és a valós idejű órának köszönhetően. 64 MB vagy 300 000 mért érték dátummal és idővel
• Tápellátás: 3,7 V / 4000 mAóra / LiPo

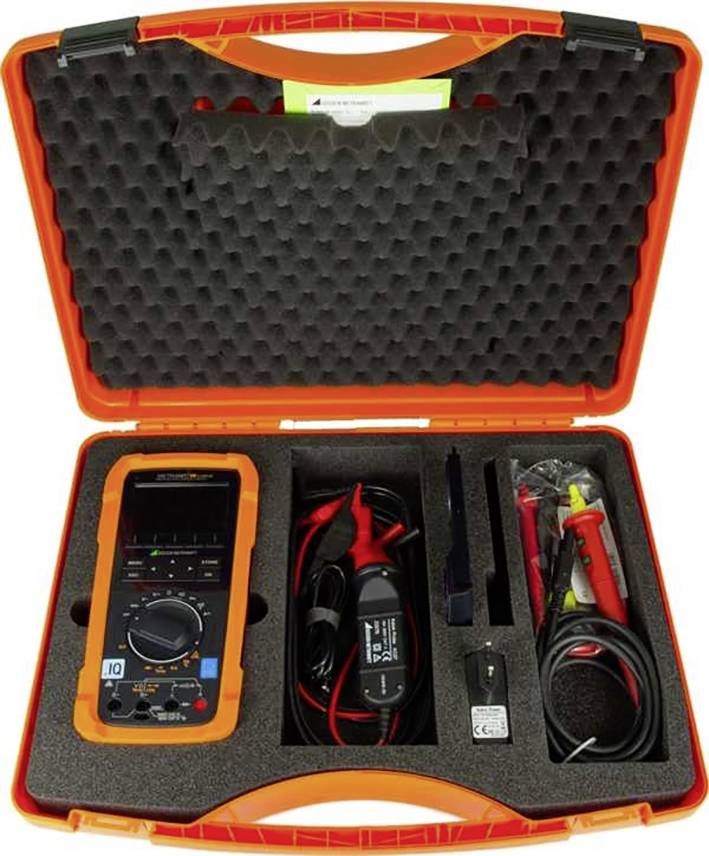

Szállítás tartalma

• 1 METRAHIT IM E-DRIVE BT multiméter gumi védőburkolattal,1 pár
• KS17-2 típusú biztonsági mérővezeték
• 4 mm-es tesztheggyel,1 Kelvin bilincs típusú
• KC4,1 Kelvin szonda kettős acél hegyekkel, KC27 típus,1 lítium polimer gyorscserélő akkumulátor mikro-USB töltőaljzattal,1 USB dugaszolható tápegység (5VDC 2A) USB-mikro-USB töltőkábellel,1 IZYTRON.IQ BUSINESS szoftver
• Indítás,1 rövid használati útmutató német / angol nyelven,1 kemény tok a multiméter tartásához tartozékokkal,1 DAkkS kalibrációs tanúsítvány
